BGP边界网关路由协议

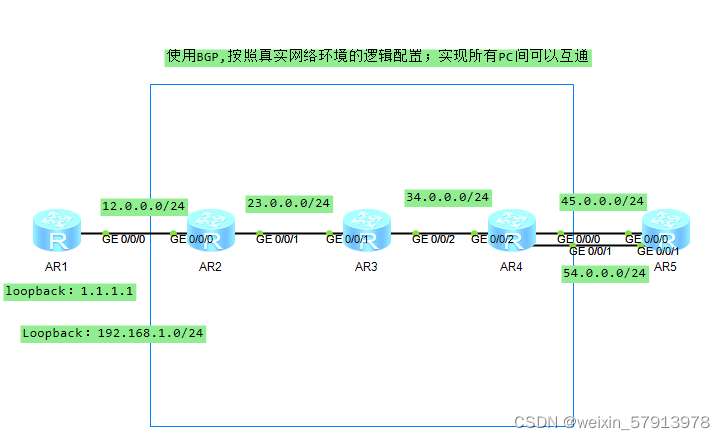

本实验需要将loopback1：192.168.1.0/24 网段使用BGP的方式发送至R5上

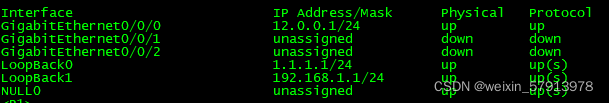

第一步:设备IP地址配置

R1

R2

 R3

 R4

 R5

 第二步：IBGP使用OSPF实现AS2中全网可达

R2



R3

R4



 第3步：配置EBGP与IBGP的邻居建立

R1

 注：EBGP邻居间，默认TTL值为1，IBGP为255；因为理论上EBGP邻居间没有第三台路由器

故TTL值设定为1，将只能和直连的物理接口建立邻居；一旦使用环回，必须修改TTL值

[r4-bgp]peer  5.5.5.5 ebgp-max-hop 2  修改EBGP邻居间的TTL值

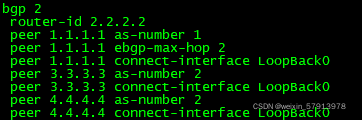

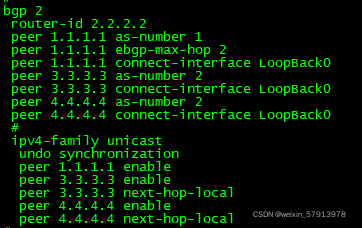

R2

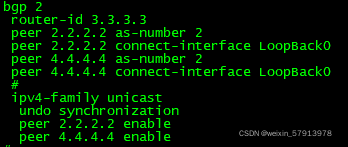

 R3

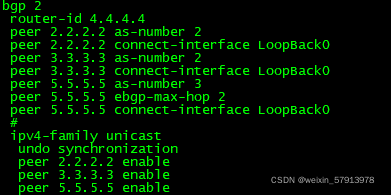

 R4

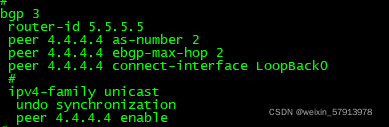

 R5

 第4步：使用静态路由实现R1与R2,R4与R5之间互通

R1

 R2

 R4

 R5

 第5步：R1宣告192.168.1.0/24网段

 发现R3，下一跳为R1的接口

 R4未学习到新网段

因为AS-BY-AS 导致，一条路由信息在IBGP邻居传递时，其属性默认不编号；最终时常导致下一跳不可达；所以需要路由条目传递给下一个邻居时，修改下一跳为本地地址；

由于IBGP的水平分割的原因R4无法学习到路由，所以需要将R4与R2建立邻居关系

R2

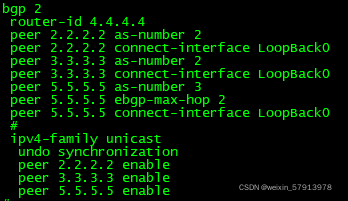

 R4

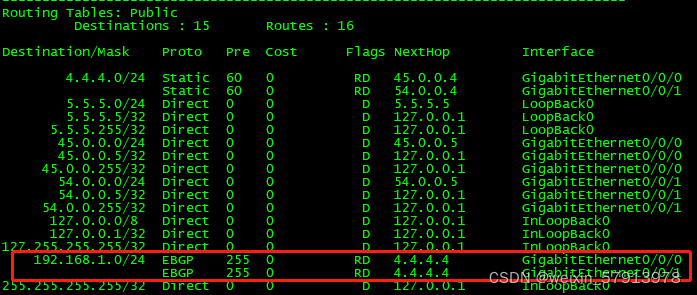

查看R5路由表发现R5收到了R1传递的路由
