华为ensp模拟器实验：单臂路由实现vlan通信

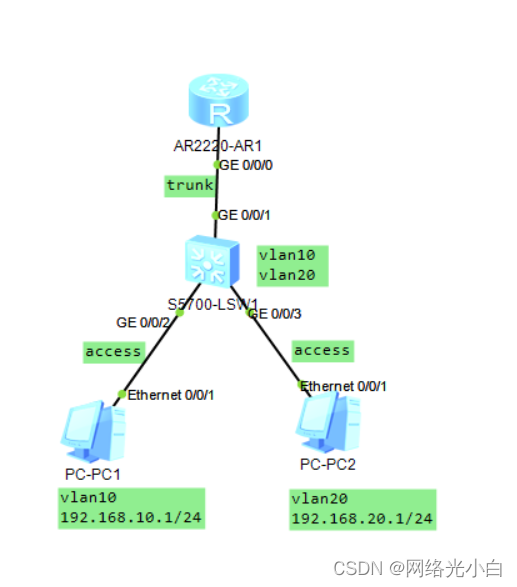

实验组网：

 这里就不对vlan做过多的讲解，主要是对于实验的讲解。

第一步先给pc机配置好对应的ip地址和网关

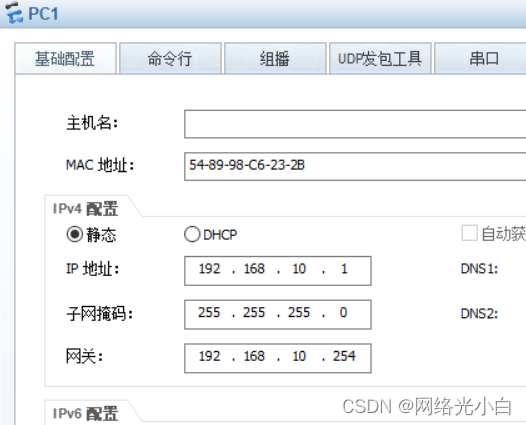

pc1

pc2

 第二步，配置交换机

1.在交换机中添加vlan10和vlan20

2.将vlan10划分到ge0/0/2口中，将vlan20划分到ge0/0/3口中。ge0/0/2和ge0/0/3端口模式都为access模拟，ge0/0/1口为trunk模式，并允许只vlan10和vlan20通过。因为华为交换机在trunk模式下默认是允许vlan1通过的，所有在允许vlan10 20通过时也要拒绝vlan1通过。

配置如下：

<Huawei>sys
[Huawei]vlan ba 10 20

[Huawei]interface GigabitEthernet0/0/2
 [Huawei-GigabitEthernet
