实验三 vlan配置

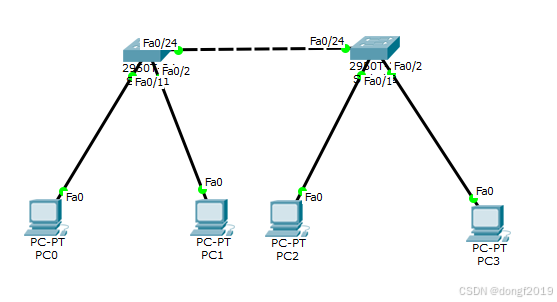

拓扑描述：网络中有两台二层交换机互联，每个交换机连接了两台主机，分别在vlan10和vlan20。

配置思路

• 分别在两台交换机上创建 VLAN 10 和 VLAN 20。
• 将连接主机的端口划分到对应的 VLAN 中。
• 在两台交换机互联的端口上配置 Trunk 链路，以允许 VLAN 10 和 VLAN 20 的数据通过。

交换机配置

Switch1 配置

enable
configure terminal

! 创建 VLAN 10 和 VLAN 20
vlan 10
name VLAN10
exit
vlan 20
name VLAN20
exit

! 将连接 Host1 的端口划分到 VLAN 10
interface FastEthernet0/1
switchport mode access
switchport access vlan 10
exit

! 将连接 Host2 的端口划分到 VLAN 20
interface FastEthernet0/2
switchport mode access
switchport access vlan 20
exit

! 配置与 Switch2 互联的端口为 Trunk 链路
interface FastEthernet0/24
switchport mode trunk
switchport trunk allowed vlan 10,20
exit

Switch2 配置

enable
configure terminal

! 创建 VLAN 10 和 VLAN 20
vlan 10
name VLAN10
exit
vlan 20
name VLAN20
exit

! 将连接 Host3 的端口划分到 VLAN 10
interface FastEthernet0/1
switchport mode access
switchport access vlan 10
exit

! 将连接 Host4 的端口划分到 VLAN 20
interface FastEthernet0/2
switchport mode access
switchport access vlan 20
exit

! 配置与 Switch1 互联的端口为 Trunk 链路
interface FastEthernet0/24
switchport mode trunk
switchport trunk allowed vlan 10,20
exit

配置解释

• VLAN 创建：使用 vlan [VLAN ID] 命令创建 VLAN，并使用 name [VLAN 名称] 为 VLAN 命名。
• 端口访问模式：使用 switchport mode access 命令将端口设置为访问模式，然后使用 switchport access vlan [VLAN ID] 将端口划分到指定的 VLAN 中。
• Trunk 链路配置：使用 switchport mode trunk 命令将端口设置为 Trunk 模式，使用 switchport trunk allowed vlan [VLAN 列表] 命令指定允许通过的 VLAN。

通过以上配置，属于相同 VLAN 的主机之间可以进行通信，而不同 VLAN 的主机之间默认无法直接通信（如果需要跨 VLAN 通信，需要配置三层交换机或路由器）。
