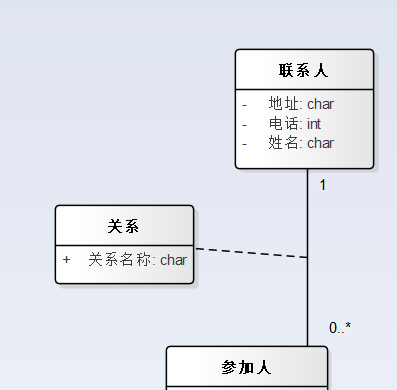

1.关联虚线

比如这种

在这里插入图片描述

这个虚线需要右键关系这个类，然后点高级，→关联类…

然后弹出一个对话框，选择需要关联的那俩类

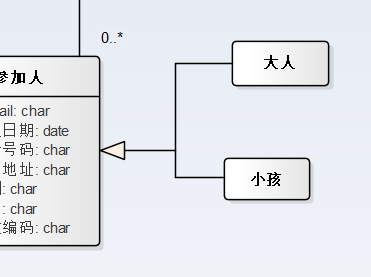

泛化关系

在这里插入图片描述

对于这种图，先拿跟普通的线把参加人和大人、参加人和小孩连起来，就是最后这根线
在这里插入图片描述

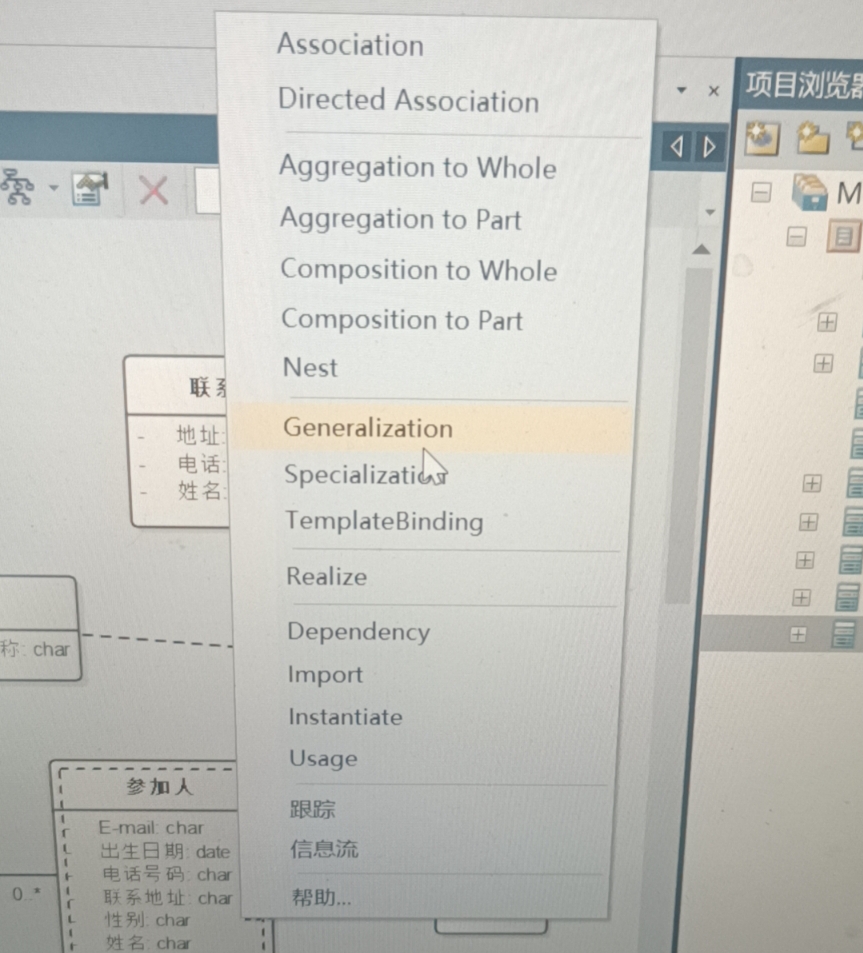

然后刚连就会弹出一个对话框
在这里插入图片描述

就点这个G开头的

然后就变成带三角的俩箭头了，

再分别右击这两根线，

线的式样→树形-水平方向

俩都这样点，就成上图这样子了
