基于I2C的AHT20温湿度传感器的数据采集

---

一、I2C简介

1.1 定义：

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

1.2 I2C物理层：

(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。
(4) 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
(6) 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式。
(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。

1.3 I2C协议层：

I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。
下图为起始信号和停止信号

下图为数据有效性

二、基于I2C的AHT20温湿度数据采集

1.main.c

代码如下（示例）：

#include "led.h"
#include "usart.h"
#include "temhum.h"

 int main(void)
 {
    u32 CT_data[2]={0};
    volatile float  hum=0,tem=0;

    delay_init();	    	 //延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
    uart_init(115200);	 //串口初始化为115200
    LED_Init();			     //LED端口初始化
    temphum_init();     //ATH20初始化

	while(1)
	{
        AHT20_Read_CTdata(CT_data);       //不经过CRC校验，直接读取AHT20的温度和湿度数据

        hum = CT_data[0]*100*10/1024/1024;  //计算得到湿度值（放大了10倍）
        tem = CT_data[1]*200*10/1024/1024-500;//计算得到温度值（放大了10倍）

        printf("湿度:%.1f%%\r\n",(hum/10));
        printf("温度:%.1f度\r\n",(tem/10));
        printf("\r\n");

        //延时2s,LED闪烁提示串口发送状态
        LED=0;
        delay_ms(1000);
        LED=1;
        delay_ms(1000);
	 }

}


2.温度湿度读取函数

代码如下（示例）：

void AHT20_Read_CTdata(u32 *ct)
{
	volatile u8 Byte_1th=0,Byte_2th=0,Byte_3th=0;
    volatile u8 Byte_4th=0,Byte_5th=0,Byte_6th=0;
	u32 RetuData = 0;
	u16 cnt = 0,flag;
	AHT20_SendAC();//向AHT20发送AC命令
	delay_ms(80);	//大约延时80ms

	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		delay_ms(1);
		if(cnt++>=100) break;
	}

	IIC_Start();
	IIC_Send_Byte(0x71);
	flag=IIC_Wait_Ack();
	Byte_1th = IIC_Read_Byte(flag);//状态字
	Byte_2th = IIC_Read_Byte(flag);//湿度,发送ACK(继续发送)
	Byte_3th = IIC_Read_Byte(flag);//湿度
	Byte_4th = IIC_Read_Byte(flag);//湿度/温度
	Byte_5th = IIC_Read_Byte(flag);//温度
	Byte_6th = IIC_Read_Byte(!flag);//温度,发送NACK(停止发送)
	IIC_Stop();

    //保存得到的数据到RetuData中
	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度

	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0x0fffff;
	ct[1] =RetuData; //温度
}

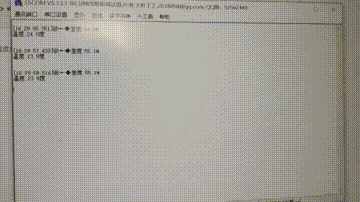

三、结果

总结

虽然实验中把温湿度测出来。但是对于I2C的理解还是不够深入，还待加强。

参考

STM32基于I2C的AHT20温湿度数据采集
