MDK创建纯汇编语言的STM32工程

---

前言

MDK（Microcontroller Development Kit），也称MDK-ARM、KEIL MDK、RealView MDK、KEIL For ARM，都是同一个东西。ARM公司现在统一使用MDK-ARM的称呼，MDK的设备数据库中有很多厂商的芯片，是专为微控制器开发的工具，为满足基于MCU进行嵌入式软件开发的工程师需求而设计，支持ARM7，ARM9，Cortex-M4/M3/M1，Cortex-R0/R3/R4等ARM微控制器内核。（ps:下面运用的芯片stm32f103c8t6便是属于Cortex-M）

一、先在keil上创建一个工程

1.点击project,选择New uVision

2.输入文件名
3.选择stm32f103Rc

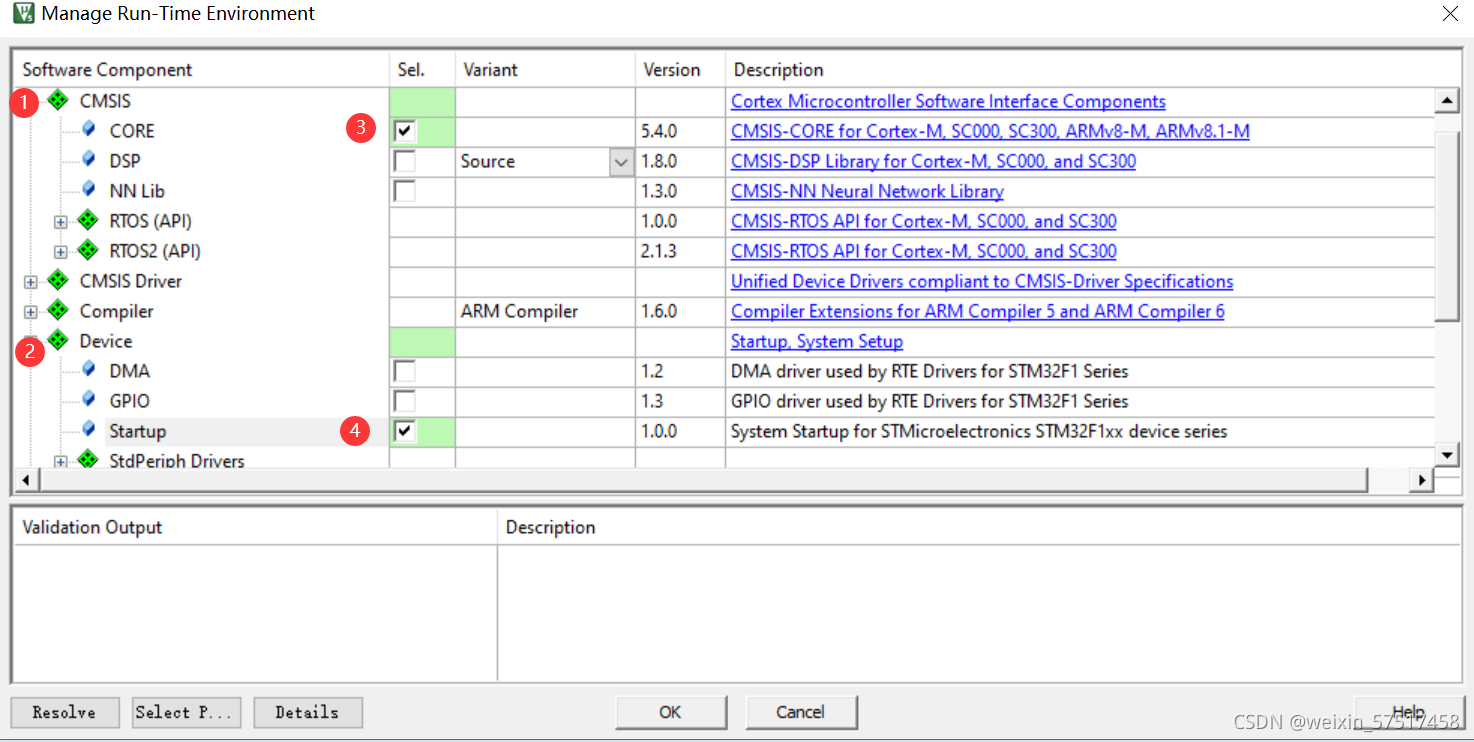

4.配置环境

二、往工程中添加.s文件

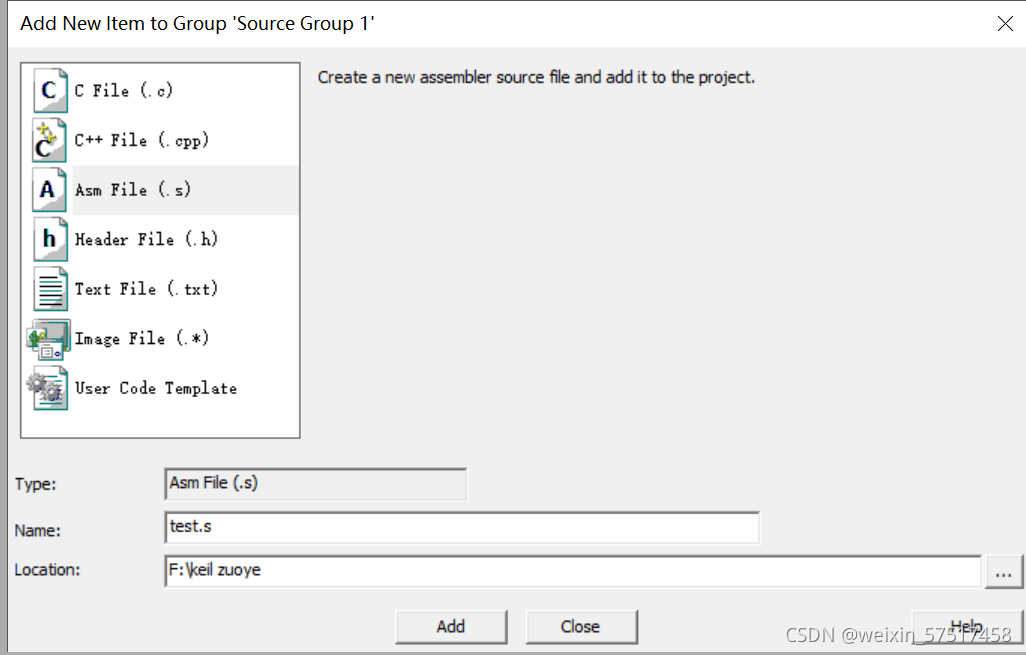

1.添加文件

2.文件里写入代码

AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

三、调试

1.设置

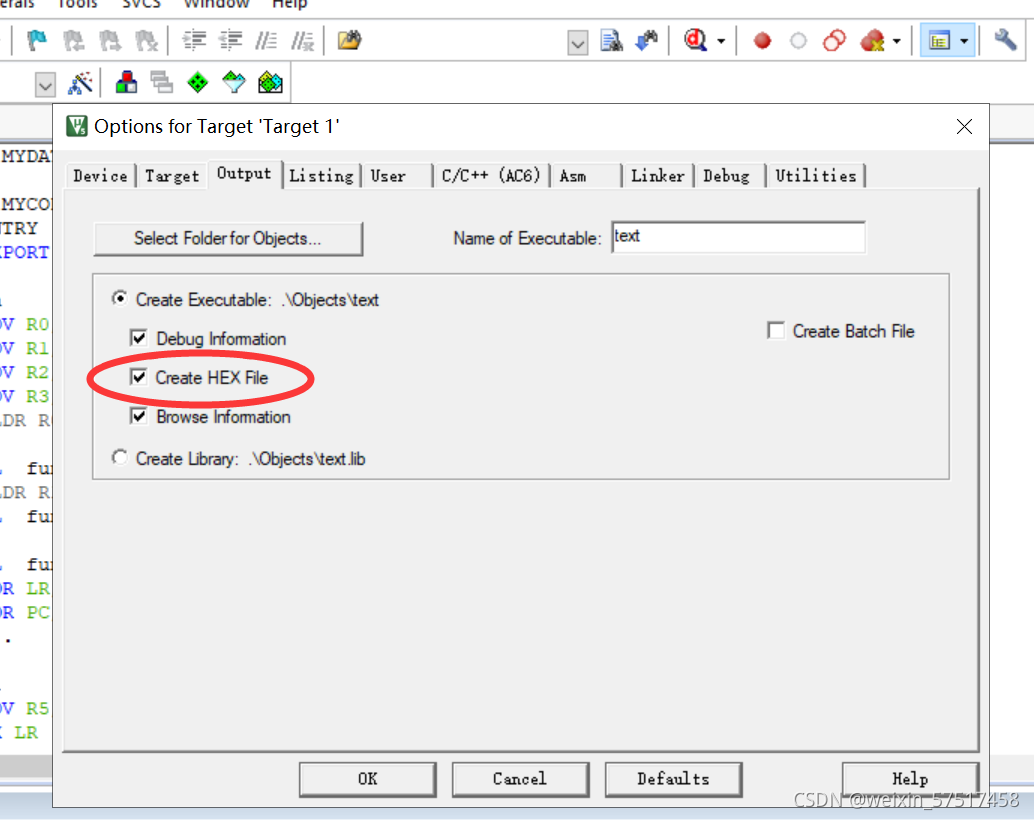

点击生成HEX文件

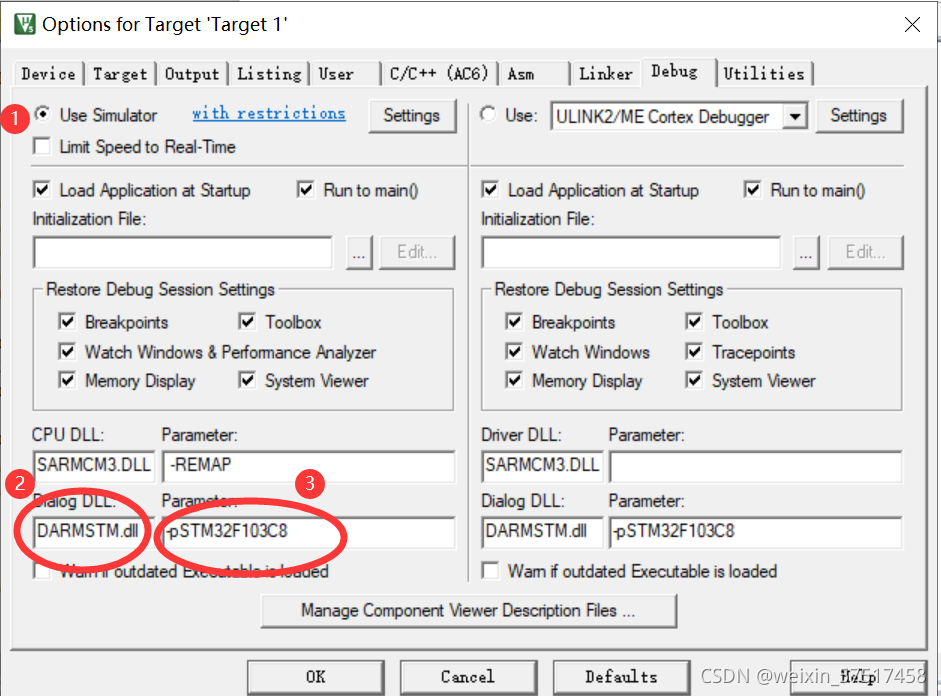

选择debug并修改参数
正确配置应该为dialog dll：DARMSTM.dll parameter：-pSTM32F103C8

2.开始调试

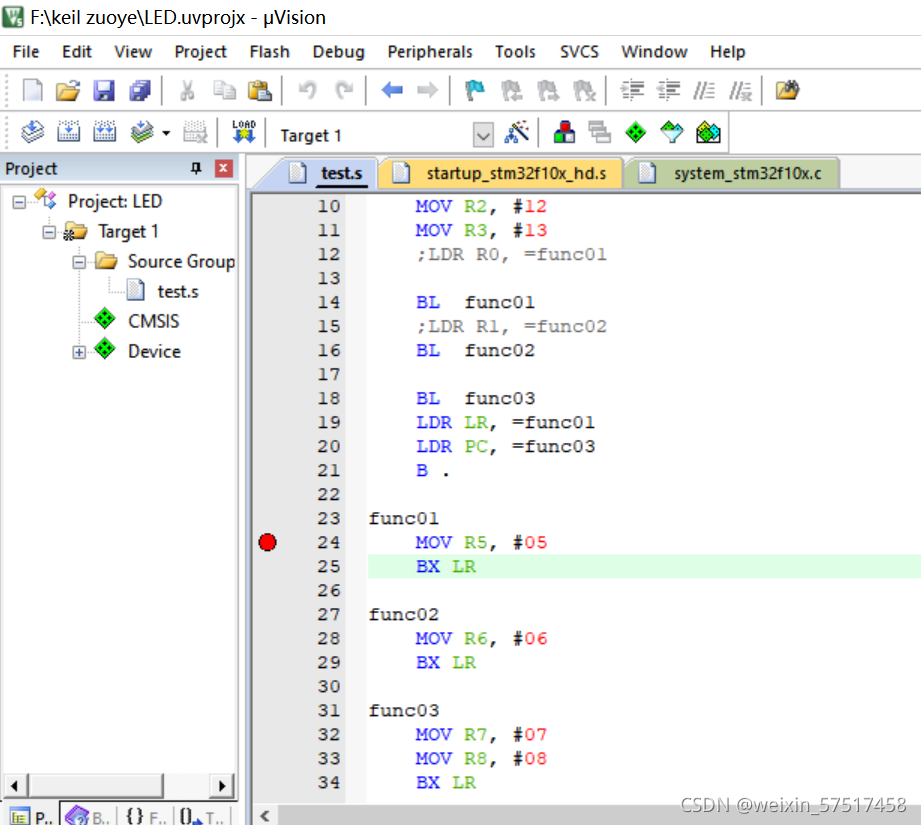

设置断点

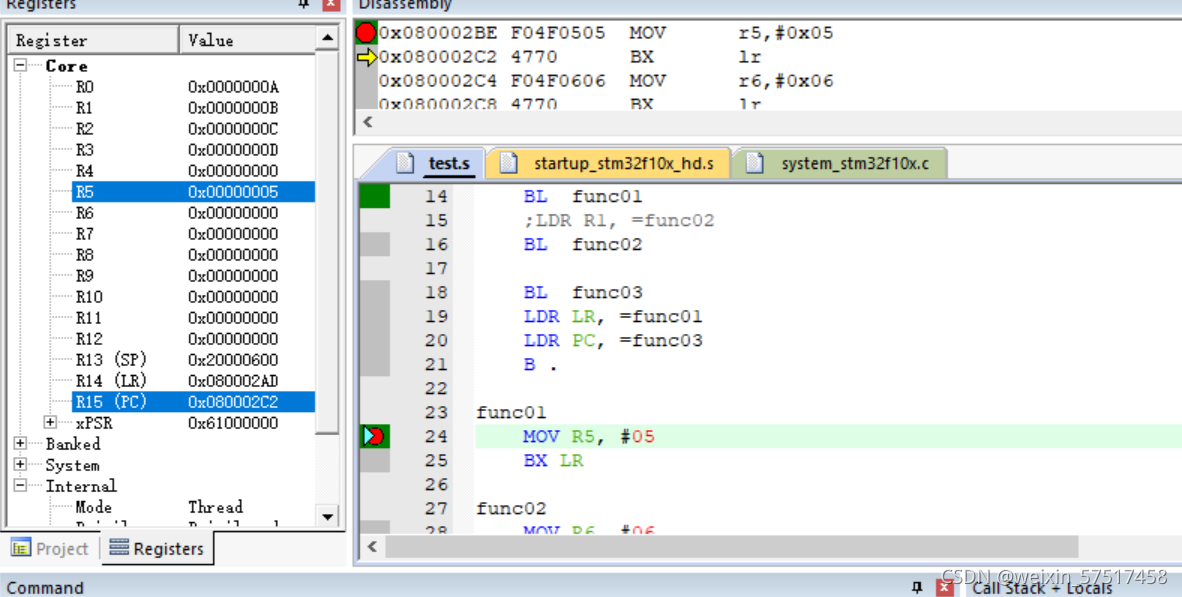

调试结果

四、观察

生成hex文件大小

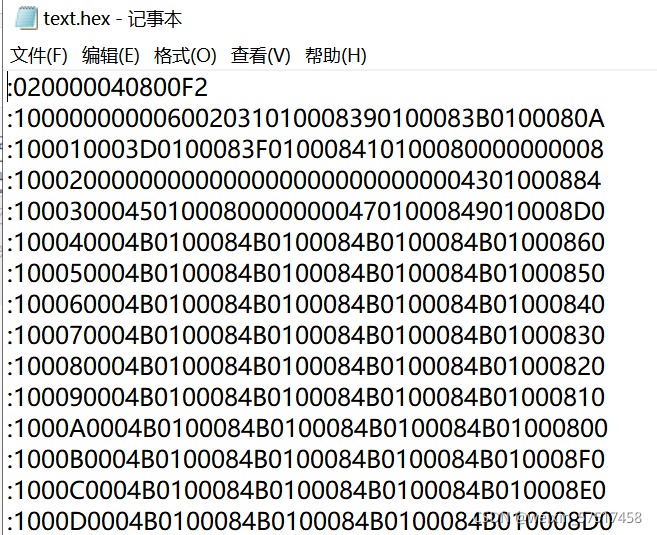

文件内容

如图，其中第一行 :020000040800F2 中，可以看做是0x02 0x00 0x00 0x04 0x08 0x00 0xf2

第一个0×02表示该行数据中有两个数据

第二个，第三个0x00 0x00表示本行数据的起始地址位

第四个字节 0x04 表示扩展线性地址记录

第五个、第六个 0x08 0x00表示数据字节

最后一个字节0xf2为校验和。校验和= 0x100 - 累加和
————————————————
版权声明：本文为优快云博主「在下摸鱼怪」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：
https://blog.youkuaiyun.com/xwmrqqq/article/details/111824539

五、总结

熟悉了一下mdk5的编译环境，可惜没有硬件的仿真，只熟悉了一下软件仿真。观察了hex文件的一些内容。文章可能有争议的部分，希望能多交流，以便改正。
