一、创建新的项目

1.新建工程

首先点击Project 选择New uVision Project创建一个新的项目

将文件命名后再将其保存

然后会弹出一个窗口选择芯片，选择STM32F103VE，然后点击ok

在CMSIS 下选择 CORE；Device 下 Startup，然后点击OK

2.添加源文件

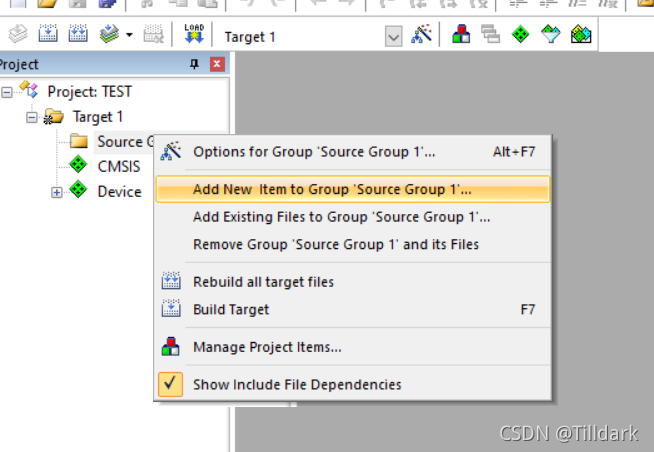

点击Target1选择 Source Group 1 ，点击 Add New Item to Group 'Source Group 1'

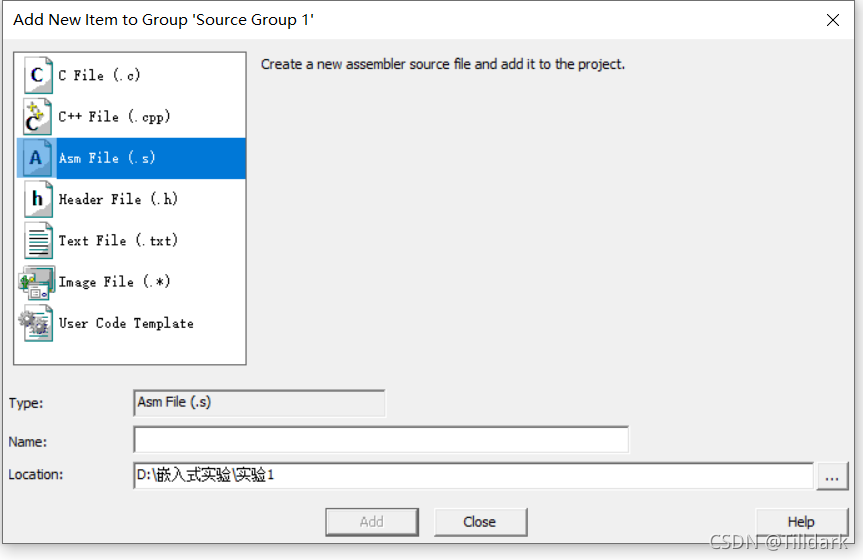

选择 Asm Files (.s) 添加汇编文件，然后输入文件名，并点击 Add

添加完成后就可以进行程序的编译并运行调试。

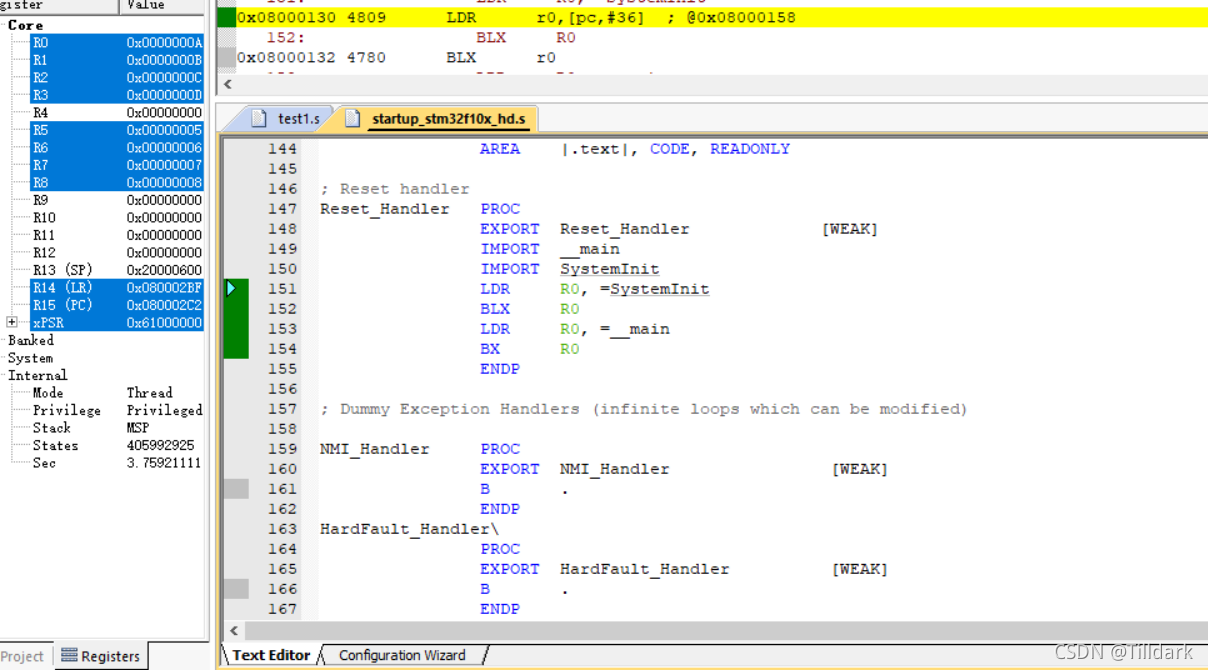

二、编写程序运行，调试

在TSET下编写程序代码，如下

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR
