文章目录

1 地址空间
2 内存操作API
3 机制：地址转换

1 地址空间

1.1 早期系统

早期的机器并没有提供多少抽象给用户

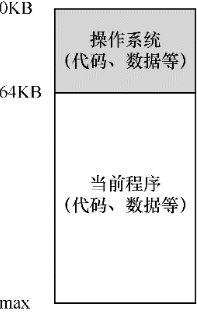

在这里插入图片描述
操作系统曾经是一组函数（实际上是一个库），在内存中（在本例中，从物理地址0开始），然后有一个正在运行的程序（进程），目前在物理内存中（在本例中，从物理地址64KB开始），并使用剩余的内存。这里几乎没有抽象，用户对操作系统的要求也不多。

1.2 多道程序和时分共享

过了一段时间，由于机器昂贵，人们开始更有效地共享机器。因此，多道程序（multiprogramming）系统时代开启，其中多个进程在给定时间准备运行，比如当有一个进程在等待I/O操作的时候，操作系统会切换这些进程，这样增加了CPU的有效利用率（utilization）。

具体来说，许多人意识到批量计算的局限性，尤其是程序员本身，他们厌倦了长时间的（因此也是低效率的）编程—调试循环。交互性（interactivity）变得很重要，因为许多用户可能同时在使用机器，每个人都在等待（或希望）他们执行的任务得到及时响应。

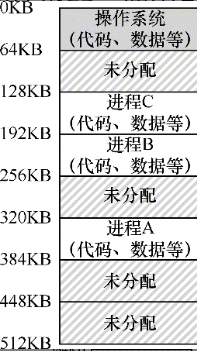

在这里插入图片描述
随着时分共享变得更流行，人们对操作系统又有了新的要求。特别是多个程序同时驻留在内存中，使保护（protection）成为重要问题。人们不希望一个进程可以读取其他进程的内存，更别说修改了。

1.3 地址空间

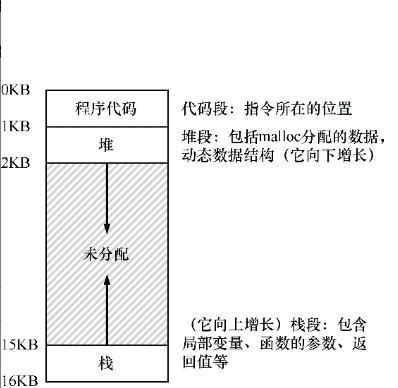

当程序在运行的时候，利用栈（stack）来保存当前的函数调用信息，分配空间给局部变量，传递参数和函数返回值。最后，堆（heap) 用于管理动态分配的、用户管理的内存，就像你从C语言中调用malloc()或面向对象语言（如C ++或Java）中调用new 获得内存。在这里插入图片描述
接下来，在程序运行时，地址空间有两个区域可能增长（或者收缩）。它们就是堆（在顶部）和栈（在底部）。通过将它们放在地址空间的两端，我们可以允许这样的增长：它们只需要在相反的方向增长。因此堆在代码（1KB）之下开始并向下增长（当用户通过malloc()请求更多内存时），栈从16KB开始并向上增长（当用户进行程序调用时）。

当然，当我们描述地址空间时，所描述的是操作系统提供给运行程序的抽象（abstract）。程序不在物理地址0～16KB的内存中，而是加载在任意的物理地址。回顾前一张图中的进程A、B和C，你可以看到每个进程如何加载到内存中的不同地址。因此问题来了。

关键问题

如何虚拟化内存操作系统如何在单一的物理内存上为多个运行的进程（所有进程共享内存）构建一个私有的、可能很大的地址空间的抽象？
例如，当图中的进程A尝试在地址0（我们将称其为虚拟地址，virtual address）执行加载操作时，然而操作系统在硬件的支持下，出于某种原因，必须确保不是加载到物理地址0，而是物理地址320KB（这是A载入内存的地址）。这是内存虚拟化的关键，这是世界上每一个现代计算机系统的基础。

2 内存操作API

关键问题：如何分配和管理内存在UNIX/C程序中，理解如何分配和管理内存是构建健壮和可靠软件的重要基础。通常使用哪些接口？哪些错误需要避免？

2.1 内存类型

在运行一个C程序的时候，会分配两种类型的内存。第一种称为栈（stack）内存，它的申请和释放操作是编译器来隐式管理的，所以有时也称为`自动（automatic）内存。

void func() {
    int x; // declares an integer on the stack
    ...
}

编译器完成剩下的事情，确保在你进入 func()
函数的时候，在栈上开辟空间。当你从该函数退出时，编译器释放内存。因此，如果你希望某些信息存在于函数调用之外，建议不要将它们放在栈上。
就是这种对长期内存的需求，所以我们才需要第二种类型的内存，即所谓的堆（heap）内存，其中所有的申请和释放操作都由程序员显式地完成。

void func() {
    int *x = (int *) malloc(sizeof(int));
    ...
}

首先，你可能会注意到栈和堆的分配都发生在这一行：首先编译器看到指针的声明（int *
x）时，知道为一个整型指针分配空间，随后，当程序调用malloc()时，它会在堆上请求整数的空间，函数返回这样一个整数的地址（成功时，失败时则返回NULL），然后将其存储在栈中以供程序使用。

2.2 malloc()调用

malloc 函数非常简单：传入要申请的堆空间的大小，它成功就返回一个指向新申请空间的指针，失败就返回NULL。

如果为一个字符串声明空间，请使用以下习惯用法：malloc(strlen(s) + 1)，它使用函数strlen()获取字符串的长度，并加上1，以便为字符串结束符留出空间。这里使用sizeof()可能会导致麻烦。

2.3 free()调用

分配内存是等式的简单部分。知道何时、如何以及是否释放内存是困难的部分。要释放不再使用的堆内存，程序员只需调用free()：

int *x = malloc(10 * sizeof(int));
...
free(x);

该函数接受一个参数，即一个由malloc()返回的指针。

为什么在你的进程退出时没有内存泄露?

第一级是由操作系统执行的内存管理，操作系统在进程运行时将内存交给进程，并在进程退出（或以其他方式结束）时将其回收。第二级管理在每个进程中，例如在调用malloc()和free()时，在堆内管理。即使你没有调用free()（并因此泄露了堆中的内存），操作系统也会在程序结束运行时，收回进程的所有内存（包括用于代码、栈，以及相关堆的内存页）。无论地址空间中堆的状态如何，操作系统都会在进程终止时收回所有这些页面，从而确保即使没有释放内存，也不会丢失内存。

因此，对于短时间运行的程序，泄露内存通常不会导致任何操作问题（尽管它可能被认为是不好的形式）。如果你编写一个长期运行的服务器（例如Web服务器或数据库管理系统，它永远不会退出），泄露内存就是很大的问题，最终会导致应用程序在内存不足时崩溃。当然，在某个程序内部泄露内存是一个更大的问题：操作系统本身。

2.4 底层操作系统支持

你可能已经注意到，在讨论malloc()和free()时，我们没有讨论系统调用。原因很简单：它们不是系统调用，而是库调用。因此，malloc库管理虚拟地址空间内的空间，但是它本身是建立在一些系统调用之上的，这些系统调用会进入操作系统，来请求更多内存或者将一些内容释放回系统。

3 机制：地址转换

在实现CPU虚拟化时，我们遵循的一般准则被称为受限直接访问（Limited Direct Execution，LDE）。LDE背后的想法很简单：让程序运行的大部分指令直接访问硬件，只在一些关键点（如进程发起系统调用或发生时钟中断）由操作系统介入来确保“在正确的时间，正确的地点，做正确的事”。

关键问题：

如何高效、灵活地虚拟化内存如何实现高效的内存虚拟化？如何提供应用程序所需的灵活性？如何保持控制应用程序可访问的内存位置，从而确保应用程序的内存访问受到合理的限制？如何高效地实现这一切？

我们利用了一种通用技术，有时被称为基于硬件的地址转换（hardware-based address translation），简称为地址转换（address translation）。它可以看成是受限直接执行这种一般方法的补充。利用地址转换，硬件对每次内存访问进行处理（即指令获取、数据读取或写入），将指令中的虚拟（virtual）地址转换为数据实际存储的物理（physical）地址。因此，在每次内存引用时，硬件都会进行地址转换，将应用程序的内存引用重定位到内存中实际的位置。

当然，仅仅依靠硬件不足以实现虚拟内存，因为它只是提供了底层机制来提高效率。操作系统必须在关键的位置介入，设置好硬件，以便完成正确的地址转换。因此它必须管理内存（manage memory），记录被占用和空闲的内存位置，并明智而谨慎地介入，保持对内存使用的控制。

虚拟现实的背后是丑陋的物理事实：许多程序其实是在同一时间共享着内存，就像CPU（或多个CPU）在不同的程序间切换运行。

具体来说，我们先假设用户的地址空间必须连续地放在物理内存中。同时，为了简单，我们假设地址空间不是很大，具体来说，小于物理内存的大小。最后，假设每个地址空间的大小完全一样。别担心这些假设听起来不切实际，我们会逐步地放宽这些假设，从而得到现实的内存虚拟化。

3.1 一个例子

C语言形式可能像这样：

void func() {
    int x;
    x = x + 3; // this is the line of code we are interested in

编译器将这行代码转化为汇编语句，可能像下面这样（x86汇编）。

128: movl 0x0(%ebx), %eax   ;load 0+ebx into eax
132: addl $0x03, %eax       ;add 3 to eax register
135: movl %eax, 0x0(%ebx)   ;store eax back to mem

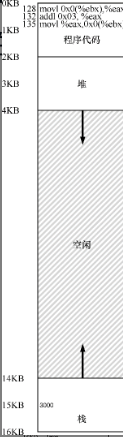

进程及其地址空间
在这里插入图片描述
然而，对虚拟内存来说，操作系统希望将这个进程地址空间放在物理内存的其他位置，并不一定从地址0开始。因此我们遇到了如下问题：怎样在内存中重定位这个进程，同时对该进程透明（transparent）？怎么样提供一种虚拟地址空间从0开始的假象，而实际上地址空间位于另外某个物理地址？

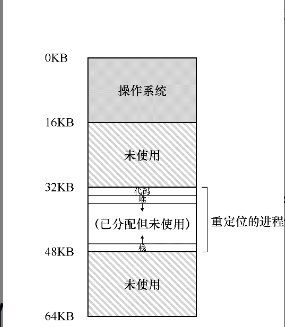

物理内存和单个重定位的进程
在这里插入图片描述

3.2 动态（基于硬件）重定位

在20世纪50年代后期，它在首次出现的时分机器中引入，那时只是一个简单的思想，称为基址加界限机制（base and bound），有时又称为动态重定位（dynamic relocation）。

具体来说，每个CPU需要两个硬件寄存器：基址（base）寄存器和界限（bound）寄存器，有时称为限制（limit）寄存器。这组基址和界限寄存器，让我们能够将地址空间放在物理内存的任何位置，同时又能确保进程只能访问自己的地址空间。

采用这种方式，在编写和编译程序时假设地址空间从零开始。但是，当程序真正执行时，操作系统会决定其在物理内存中的实际加载地址，并将起始地址记录在基址寄存器中。

现在，该进程产生的所有内存引用，都会被处理器通过以下方式转换为物理地址：

physical address = virtual address + base

在动态重定位的过程中，只有很少的硬件参与，但获得了很好的效果。一个基址寄存器将虚拟地址转换为物理地址，一个界限寄存器确保这个地址在进程地址空间的范围内。它们一起提供了既简单又高效的虚拟内存机制。

这种基址寄存器配合界限寄存器的硬件结构是芯片中的（每个CPU一对）。有时我们将CPU的这个负责地址转换的部分统称为内存管理单元（Memory Management Unit，MMU）。随着我们开发更复杂的内存管理技术，MMU也将有更复杂的电路和功能。

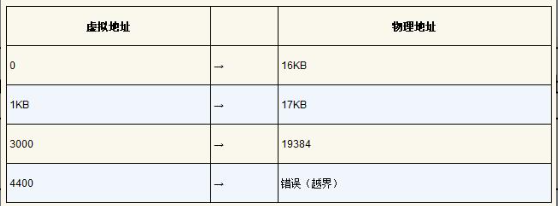

转换示例

设想一个进程拥有4KB大小地址空间（是的，小得不切实际），它被加载到从16KB开始的物理内存中。

在这里插入图片描述
补充：数据结构——空闲列表

操作系统必须记录哪些空闲内存没有使用，以便能够为进程分配内存。很多不同的数据结构可以用于这项任务，其中最简单的（也是我们假定在这里采用的）是空闲列表（free
list）。它就是一个列表，记录当前没有使用的物理内存的范围。

3.3 硬件支持：总结

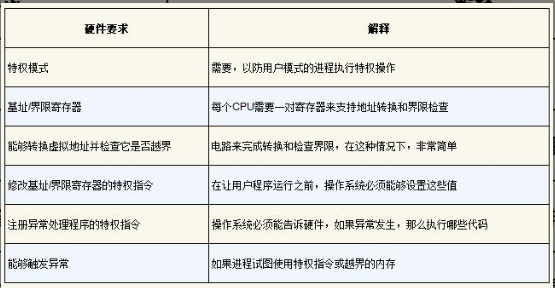

动态重定位：硬件要求

在这里插入图片描述
硬件还必须提供基址和界限寄存器（base and bounds register），因此每个CPU的内存管理单元（Memory Management Unit，MMU）都需要这两个额外的寄存器。

硬件应该提供一些特殊的指令，用于修改基址寄存器和界限寄存器，允许操作系统在切换进程时改变它们。这些指令是特权（privileged）指令，只有在内核模式下，才能修改这些寄存器。

3.4 操作系统的问题

当新进程创建时，操作系统检索这个数据结构（常被称为空闲列表，free list），为新地址空间找到位置，并将其标记为已用
在进程终止时（正常退出，或因行为不端被强制终止），操作系统也必须做一些工作，回收它的所有内存，给其他进程或者操作系统使用。在进程终止时，操作系统会将这些内存放回到空闲列表，并根据需要清除相关的数据结构。

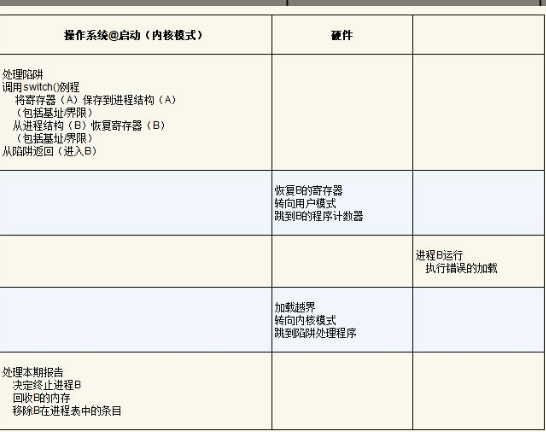

在上下文切换时，操作系统也必须执行一些额外的操作。每个CPU毕竟只有一个基址寄存器和一个界限寄存器，但对于每个运行的程序，它们的值都不同，因为每个程序被加载到内存中不同的物理地址。因此，在切换进程时，操作系统必须保存和恢复基础和界限寄存器。具体来说，当操作系统决定中止当前的运行进程时，它必须将当前基址和界限寄存器中的内容保存在内存中，放在某种每个进程都有的结构中，如进程结构（process structure）或进程控制块（Process Control Block，PCB）中。类似地，当操作系统恢复执行某个进程时（或第一次执行），也必须给基址和界限寄存器设置正确的值。

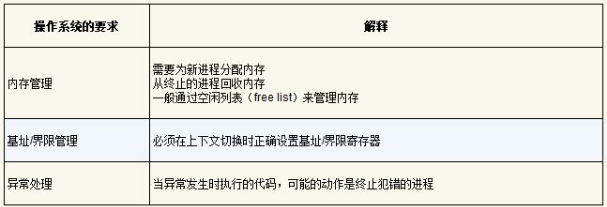

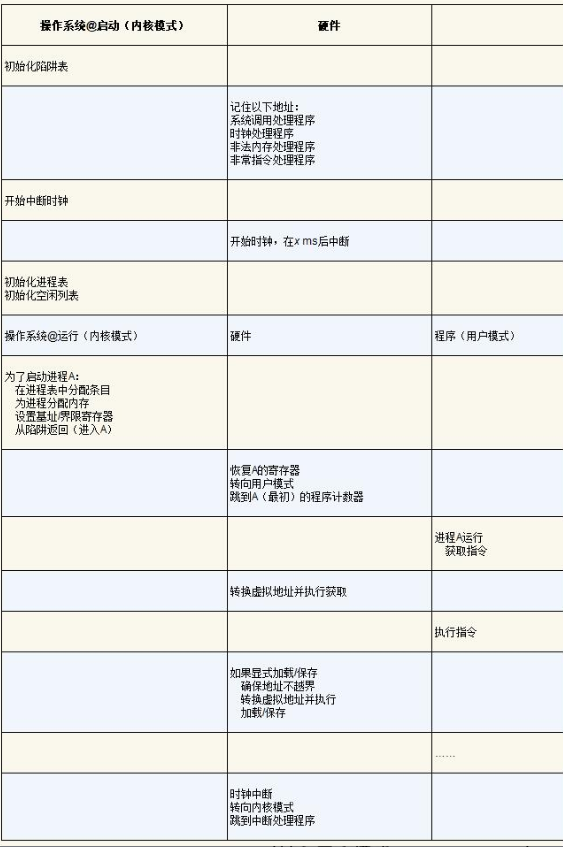

动态重定位：操作系统的职责
在这里插入图片描述
