HTTPS的流程 @(AT示例)（使用AT指令实现ota过程）

带SSL证书双向验证功能的HTTPS过程：

---

先看流程：

……… OK ……表示HTTP数据
AT+HTTPTERM 结束HTTP服务
OK

 AT+FSCREATE="ca.crt" 创建服务器端CA 证书文件
 OK
AT+FSCREATE="client.crt" 创建客户端证书文件
 OK
 AT+FSCREATE="client.key" 创建客户端密钥文件
 OK
 AT+FSWRITE="ca.crt",0,1024,15 文件长度1024字节只是举例，要根据实际填写。下同。
> 这里输入CA证书文件
OK
 AT+FSWRITE="client.crt",0,128,10
 > 这里输入客户端证书文件
 OK
 AT+FSWRITE="client.key",0,188,10
 > 这里输入客户端密钥文件
 OK

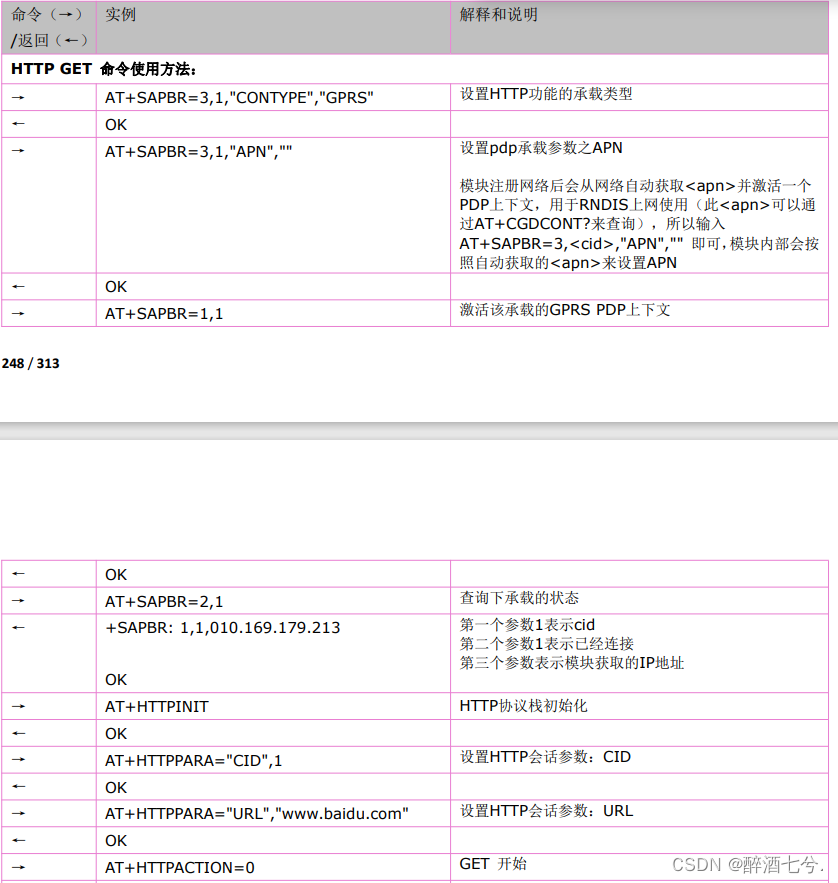

 AT+SAPBR=3,1,"CONTYPE","GPRS"
 OK
 AT+SAPBR=3,1,"APN","" 设置PDP承载之APN参数 模块注册网络后会从网络自动获取<apn>并激活一个 PDP上下文，用于RNDIS上网使用（此<apn>可以通 过AT+CGDCONT?来查询），所以输入 AT+SAPBR=3,<cid>,"APN","" 即可，模块内部会按 照自动获取的<apn>来设置APN
 OK
 AT+SAPBR=1,1
 OK
 AT+SAPBR=2,1
 +SAPBR: 1,1,010.169.179.213 OK
 AT+SSLCFG="cacert",153,"ca.crt" 设置服务器CA 证书 SSL 上下文id，在TCP单链接的情况下缺省为0； 在HTTPS链接下为153，下同
 OK
 AT+SSLCFG="clientcert",153,"client.crt" 设置客户端证书
 OK
 AT+SSLCFG="clientkey",153,"client.key" 设置客户端KEY
 OK
 AT+SSLCFG="seclevel",153,2 设置安全等级
 OK
 AT+SSLCFG="ciphersuite",153,0X0035 设置加密套件
 OK
 AT+SSLCFG="clientrandom",153,01B12C31 41516171F5125652655546548293031 323334353637D 设置随机数
OK
 AT+HTTPINIT HTTP协议栈初始化
 OK
 AT+HTTPPARA="CID",1 设置HTTP会话参数：CID
 OK
 AT+HTTPPARA="URL","https://**.***.***" 设置HTTP会话参数：URL 请写具体的网址，而不要照抄
 OK
 AT+HTTPACTION=0 GET 开始
 OK

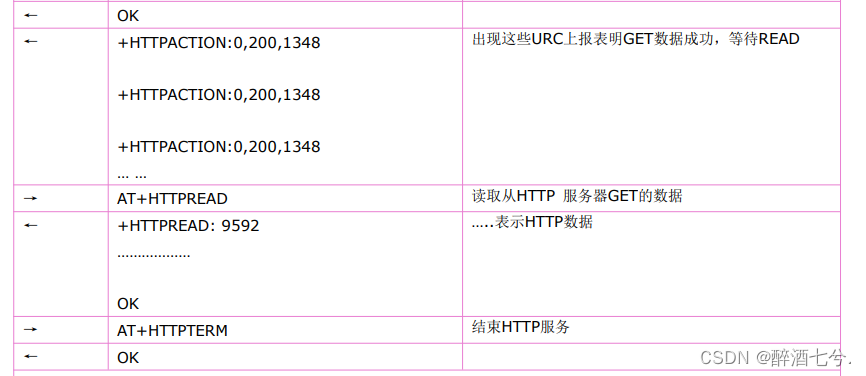

 +HTTPACTION:0,200,1348 +HTTPACTION:0,200,1348 +HTTPACTION:0,200,1348 … … 出现这些URC上报表明GET数据成功，等待READ
 AT+HTTPREAD 读取从HTTP 服务器GET的数据
 +HTTPREAD:1592 ……………… OK …..表示HTTP数据
 AT+HTTPTERM 结束HTTP服务
 OK

常见问题 :

1、HTTP支持多连接吗
目前HTTP仅支持单连接，不支持多连接

2、HTTPS如何使用

本文主要描述了基本流程和异常处理，对于HTTPS使用方法没有做过多描述，这一部分，请自行参考AT手册HTTP章节下《使用方法举例》中的"带SSL证书验证功能的HTTPS流程"使用方法；支持的SSL参数，请自行参考AT+SSLCFG命令说明
如果SSL的参数配置不变，则每次开机运行过程中，仅设置一次即可

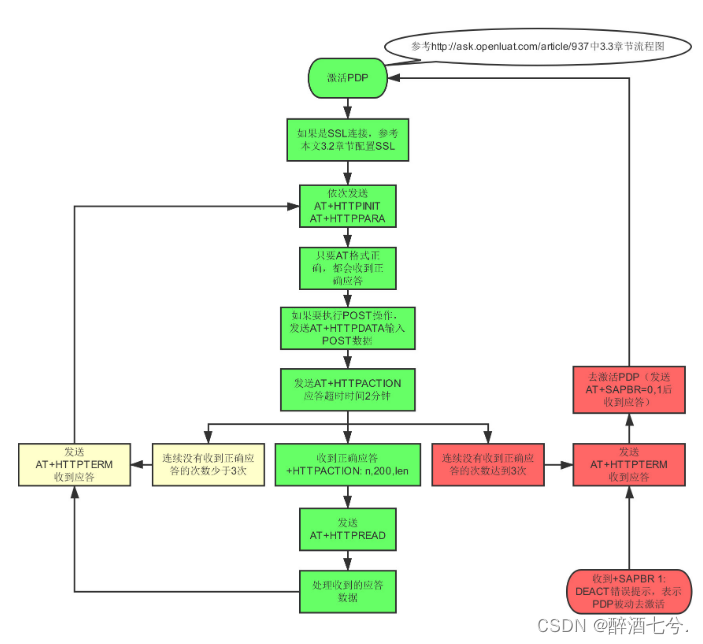

3、重试多次PDP，HTTP应用一直连接失败

如果重试多次PDP激活，PDP一直激活失败，或者HTTP一直请求应答失败，则尝试使用如下手段恢复：

1、使用RESET引脚复位模块

2、极端情况下，直接给模块断电，再上电，POWER KEY引脚拉低开机

4、HTTP如何下载大文件（断点续传）

在实际的应用场景中，可能需要下载一个非常大的文件，例如几百K字节、几M字节，但是4G模块中HTTP可用的内存缓冲区为300KB左右，当文件大小超过这个缓冲区时，就要使用断点续传功能来分段下载处理了。下面以“下载一个11975260字节的文件”为例，来说明如何使用断点续传功能（注意：本示例仅仅演示了正常流程的HTTP AT命令，完整流程以及异常处理流程请参考本文应用流程部分）

AT+HTTPINIT



OK

AT+HTTPPARA="URL","http://openluat-erp.oss-cn-hangzhou.aliyuncs.com/erp_site_file/product_file/sw_file_20230108162920\\wb.zip"



OK

AT+HTTPACTION=2



OK



+HTTPACTION: 2,200,0

AT+HTTPHEAD



+HTTPHEAD: 454

server: aliyunoss

date: thu, 16 jan 2023 06:50:58 gmt

content-type: application/zip

content-length: 11975260                            //此处的11975260表示文件总大小

connection: keep-alive

x-oss-request-id: 5e2007gfjd5hbe32353a92ae

accept-ranges: bytes

etag: "a5b9cc75c0f26413bbaf00a0fa952bb2"

last-modified: wed, 08 jan 2023 08:29:29 zhb

x-oss-object-type: normal

x-oss-hash-crc64ecma: 16925rger3319613

x-oss-storage-class: standard

content-md5: pbnmdcfgndfnf45gwcg+pursg==

x-oss-server-time: 111



OK



//如下指令，表示下载文件的第一个300KB数据

AT+HTTPPARA="BREAK",0



OK

AT+HTTPPARA="BREAKEND",307199



OK

AT+HTTPACTION=0



OK



+HTTPACTION: 0,206,307200

AT+HTTPREAD



+HTTPREAD: 307200

......                          //此处输出307200字节数据

OK

 //表示下载文件的第一个300KB数据完成



//如下指令，表示下载文件的第二个300KB数据

AT+HTTPPARA="BREAK",307200



OK

AT+HTTPPARA="BREAKEND",614399



OK

AT+HTTPACTION=0



OK



+HTTPACTION: 0,206,307200

AT+HTTPREAD



+HTTPREAD: 307200

......                          //此处输出307200字节数据

OK

 //表示下载文件的第二个300KB数据完成

//此处参考上文指令，一直循环读取文件的下一个300KB数据，直到读取结束

......



AT+HTTPTERM



OK

5、HTTP下载的大文件如何可靠的发送给MCU（AT流控）

在上面第四个问题指令里加入下面一段AT指令中，如下一段AT指令

AT+HTTPREAD



+HTTPREAD: 307200

......                          //此处输出307200字节数据

OK

详细参考官方AT手册指令：
