RFSoC应用-磁盘阵列系统（RAID）

磁盘阵列（Redundant Arrays of Independent Drives,RAID），即"独立磁盘构成的具有冗余能力的阵列"之意。

磁盘阵列是由很多独立的磁盘，组合成一个容量巨大的磁盘组，利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。磁盘阵列还能利用同位检查（Parity Check）的观念，在数组中任意一个硬盘故障时，任可读出数据，在数据重构时，将数据经计算后重新置入新的硬盘中。

与传统存储服务器及网络存储服务器不同的是：

1.性质不同

磁盘阵列是一种方法，（存储服务器等）是物理设备，独立磁盘冗余（RAID）是把相同的数据存储在多个硬盘的不同的地方的方法。

2.用途不同

存储服务器用于提供存储数据的服务。磁盘阵列技术用于高效数据存取速度、实现了对数据的冗余保护。

3.组成不同

磁盘阵列通过把数据放在多个硬盘上，输入输出操作能以平衡的方式交叠，改良性能。多个硬盘减少了故障间隔时间（MTBF）,储存冗余数据也增加了容错。存储服务器通常是独立的单元。有时会被设计成4U机架构式。或是也可以有两个箱子组成一个存储单元。

磁盘阵列将多个独立磁盘组合为逻辑单元，通过书记分布策略实现特定目标，达到提供速度、冗余（数据备份）、容量或三者结合。

西安彼睿电子科技有限公司提供了这样一种方案：

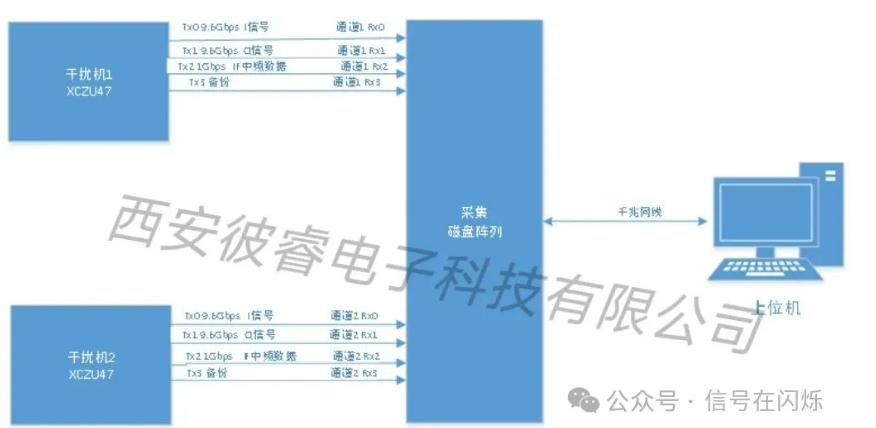

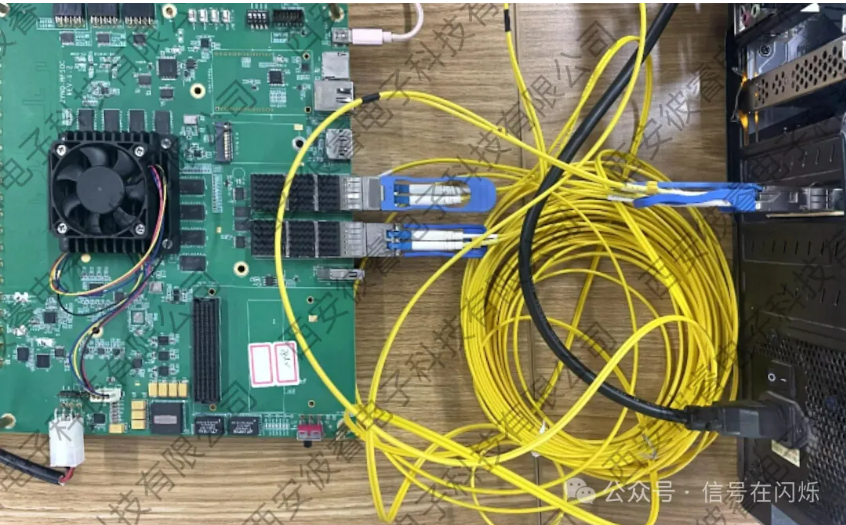

两部基于XCZU47DR干扰机通过QSFP+接口与采集磁盘阵列主机相连，每个QSFP+内部由独立的四路万兆网构成。磁盘阵列主机通过千兆网与上位机相连。上位机软件通过千兆网下发配置指令以及控制指令。运行过程中及介绍后，上位机通过千兆网获取磁盘阵列的使用情况，并从下位机获取数据。

磁盘阵列系统具备以下功能：

1）记录、存储、回读（放）的功能，通过千兆网回读至上位机并保存。

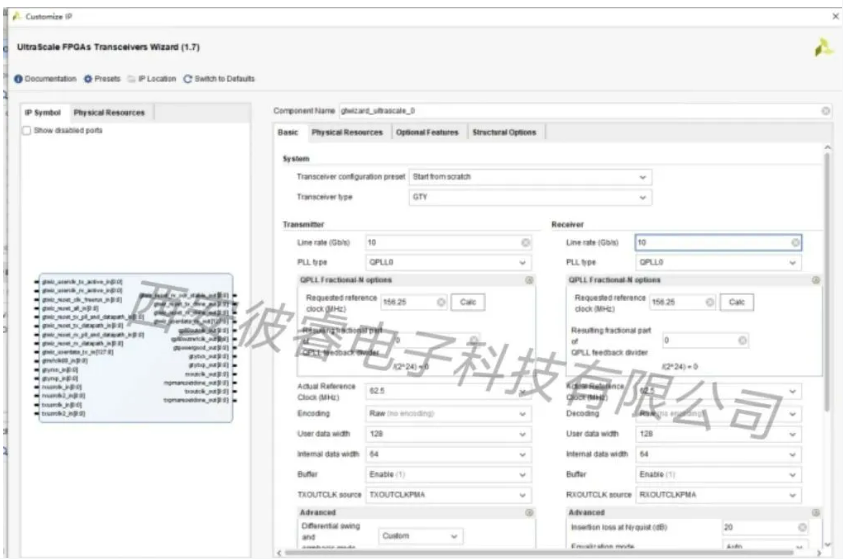

2）光纤通讯协议：start from scratch 和 Aurora高速协议。

3）通过QSFP+对外的高速接口，支持PDW数据和中评数据存储，按照协议进行区分并保存到不同的文件中。

4）通过外部控制软件的操控，能够将记录的数据文件通过QSFP+高速接口，发送到外部设备。

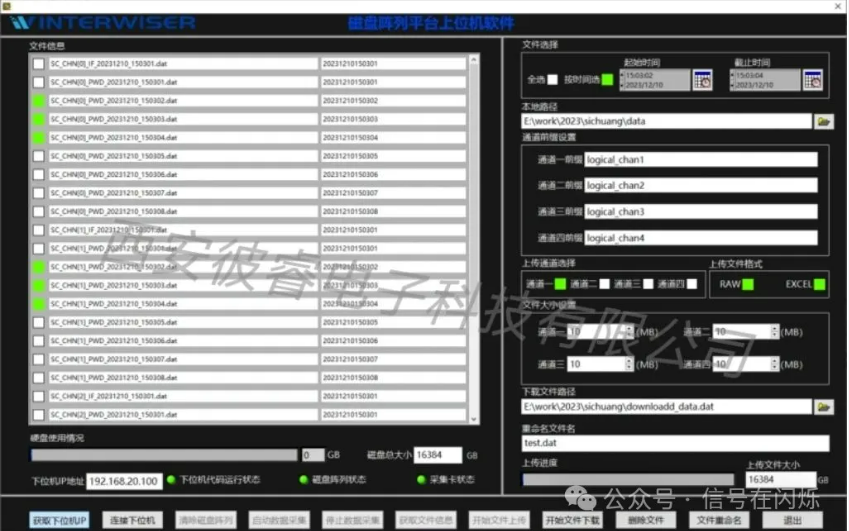

5）通过对外的千兆/万兆网口，使用FTP通信协议，完成对存储板卡内部数据的访问，实现对记录数据的下载、上传功能，包括数据的下载，上传，文件的删除，格式化、重命名等文件操作。

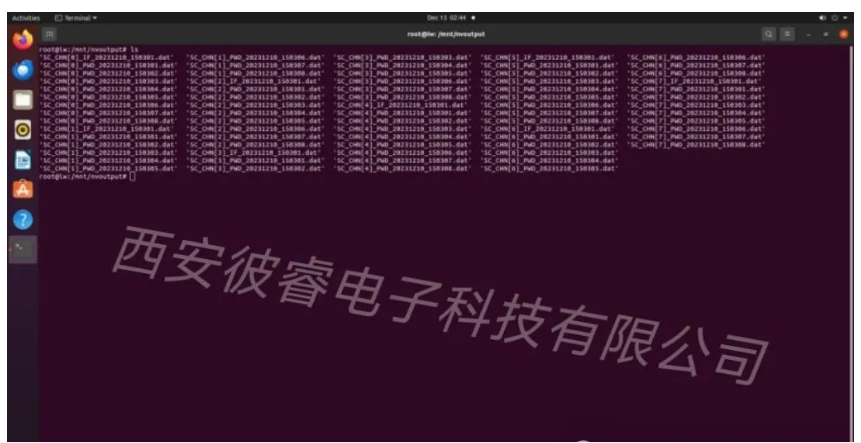

6）通过对外的千兆/万兆网口，使用FTP通信协议，完成对存储板卡内部数据的文件管理功能，包括文件的删除，格式化、重命名等文件操作；支持循环覆盖功能，记录文件支持保存大小设置并记录时进行自动分割。文件分割时，PDW和中频文件同时进行分割，并保证数据完整性。

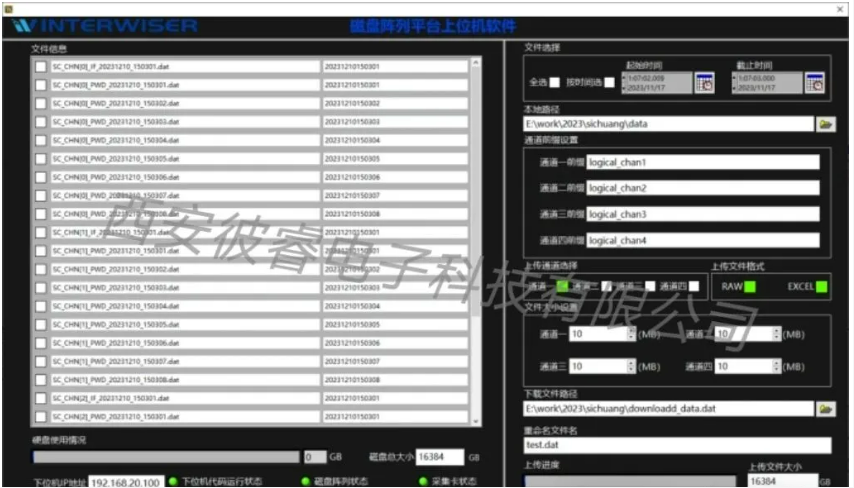

7）文件管理支持按照时间进行文件检索，支持条件过滤并导出到外部存储设备中。

8）支持Linux和Windows两种操作系统，开发API接口定义或者工程源码，便于系统集成和二次开发。

9）能够通过千兆/万兆网口，完成自检控制及状态上报，包括当前设备状态，以及记录容量等信息，包括总容量、剩余容量等。

RAID也分为多种级别，可选配恰当的适用场景。磁盘阵列存储通过多盘协作，在速度、安全与容量间取得平衡，在数据冗余备份、提升读写速度和扩展容量等发挥作用。
