RFSOC 49DR_COME

概述

IW_ZU49DR_COME板卡引出16个ADC和16个DAC端口，带有ZU49DR FPGA的I由16个14位采样率为2.5GSPS ADC和16个14位采样率为9.85 GSPS DAC端口提供支持。ADC和DAC端口使用的是高性能微型RF连接器190-0108-AAD1。

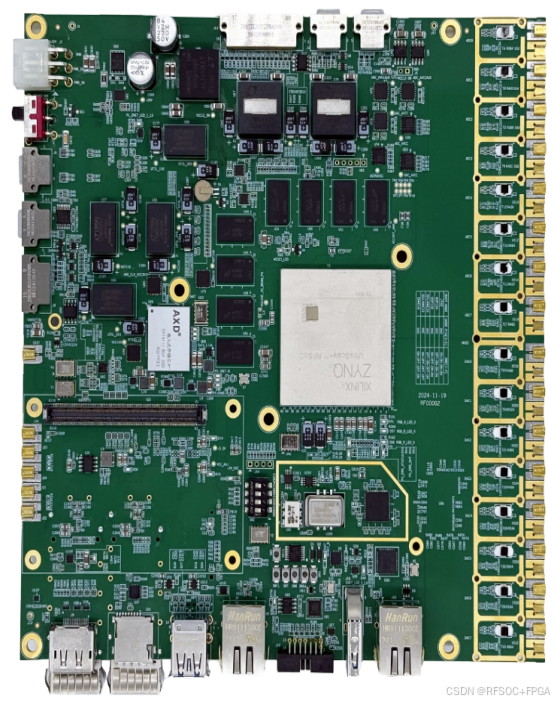

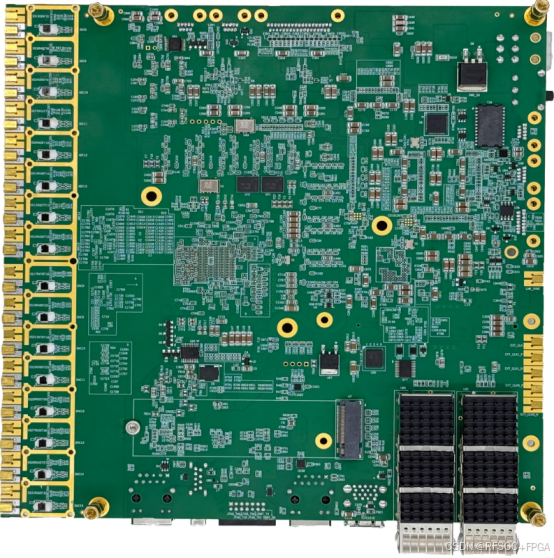

板卡照片

主要技术规格

FPGA芯片

Zynq UltraScale+XCZU49DR-2FFVF1760E

RF接口

1）×16ADC (14-bit、2.5GSPS)ports

2）×16DAC(14-bit、9.85GSPS)ports

M.2接口

NVME*1

内存

PS 4×DDR4(4GB,64bit，2400MT/S)

PL 4×DDR4(4GB,64bit，2400MT/S)

PS端接口

2×QSPI flash（128MB,8bit）固化配置文件

1×USB 3.0 Port

1×10/100/1000 Ethernet RGMII (RJ45) 网口

1×Mircro SD Card

PL端接口

1×M.2接口

2×QSFP 100G网口

32×IO

1×10/100/1000 Ethernet RGMII (RJ45) 网口

参考工程

-上位机软件配置ADC/DAC相关寄存器

-高速ADC/DAC回环测试工程

-Schematics（.pdf格式）

-DDR4参考设计

-FPGA引脚排列

尺寸

199.996mm*199.9996mm

功耗

60W(根据用途，以实测值)

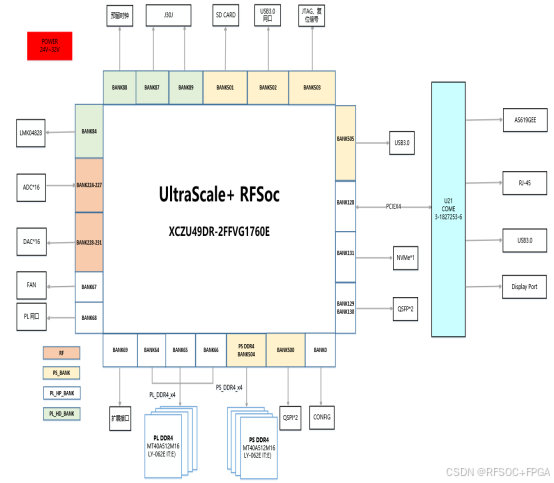

硬件框图

主要应用场景

通信应用场景

5G及LTE无线技术：通过Zynq RFSoC,无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期MIMO技术的发展至关重要

卫星通信：设计人员可通过在Zynq UltraScale+RFSoC 中使用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器。

雷达应用场景

雷达信号处理和数据链：具有16通道ADC和16通道DAC，可满足更大的应用需求，能够在预警场景下实现低时延收发，获得最佳相应时间。

测试于测量应用场景

设计人员可通过在Zynq UltraScale+RFSoC中利用RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器。
