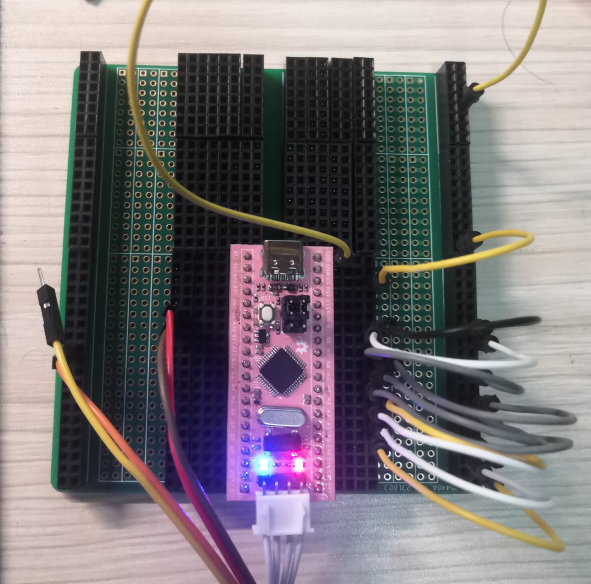

本文围绕STM32单片机展开，介绍了使用CubeMX配置工程，包括时钟、串口、LED灯和ADC的配置。还阐述了代码编写，如串口重定向、定义全局变量和处理ADC中断。通过实物展示，验证了引脚电平变化对ADC量的影响，并给出了工程文件链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CubeMX配置工程

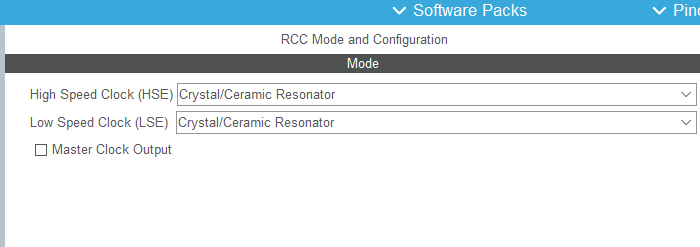

配置时钟

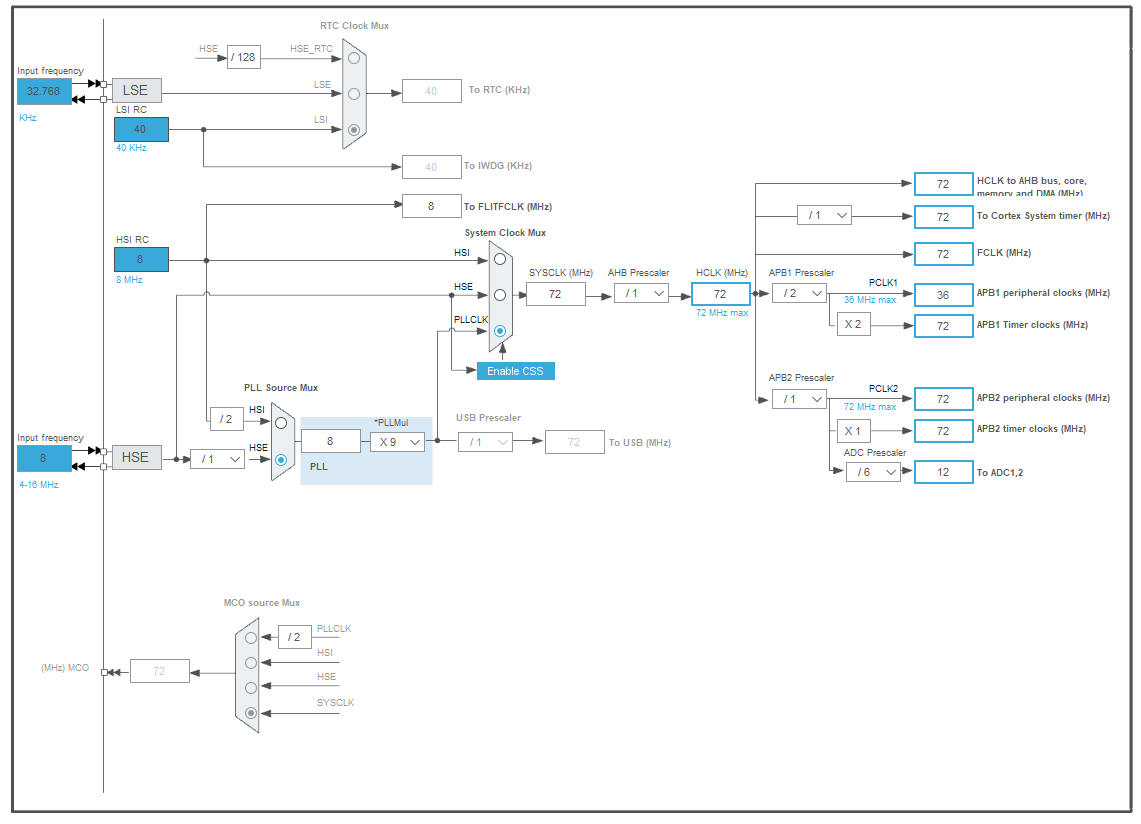

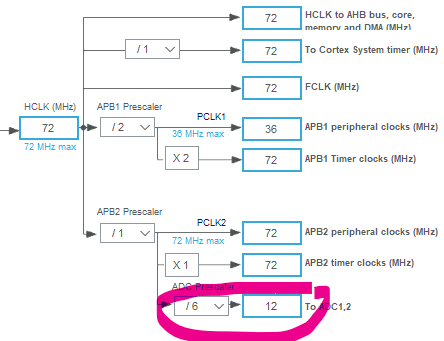

配置主频和ADC采样时钟

把主频设置为72M，经过6分频后ADC采样时钟为12M

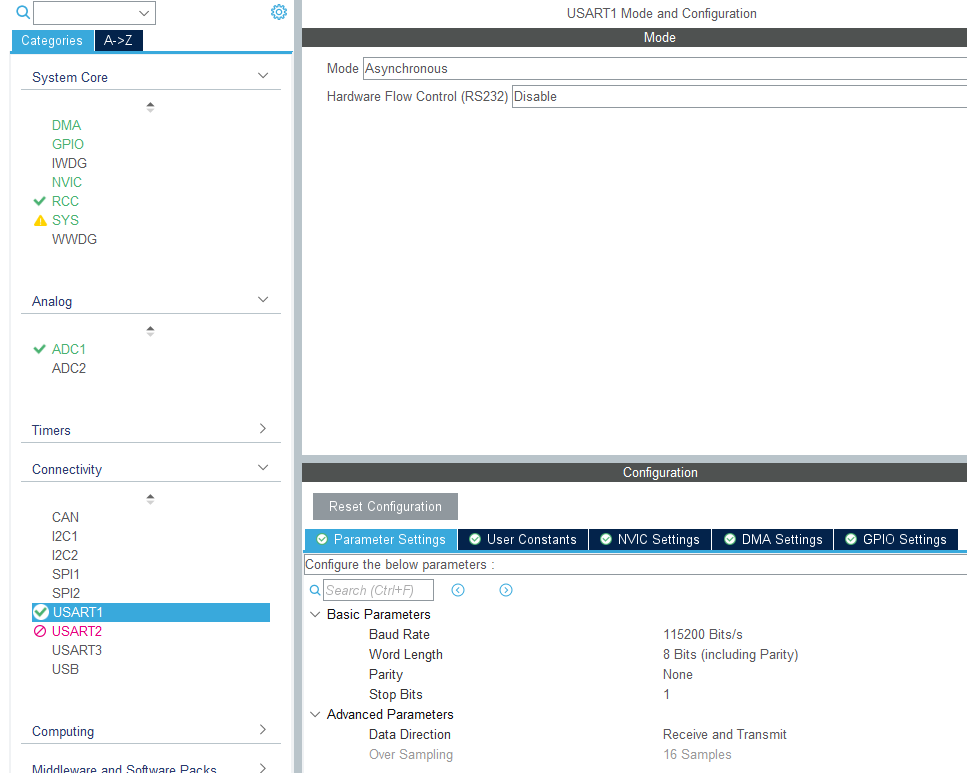

配置串口

开启串口作为显示输出

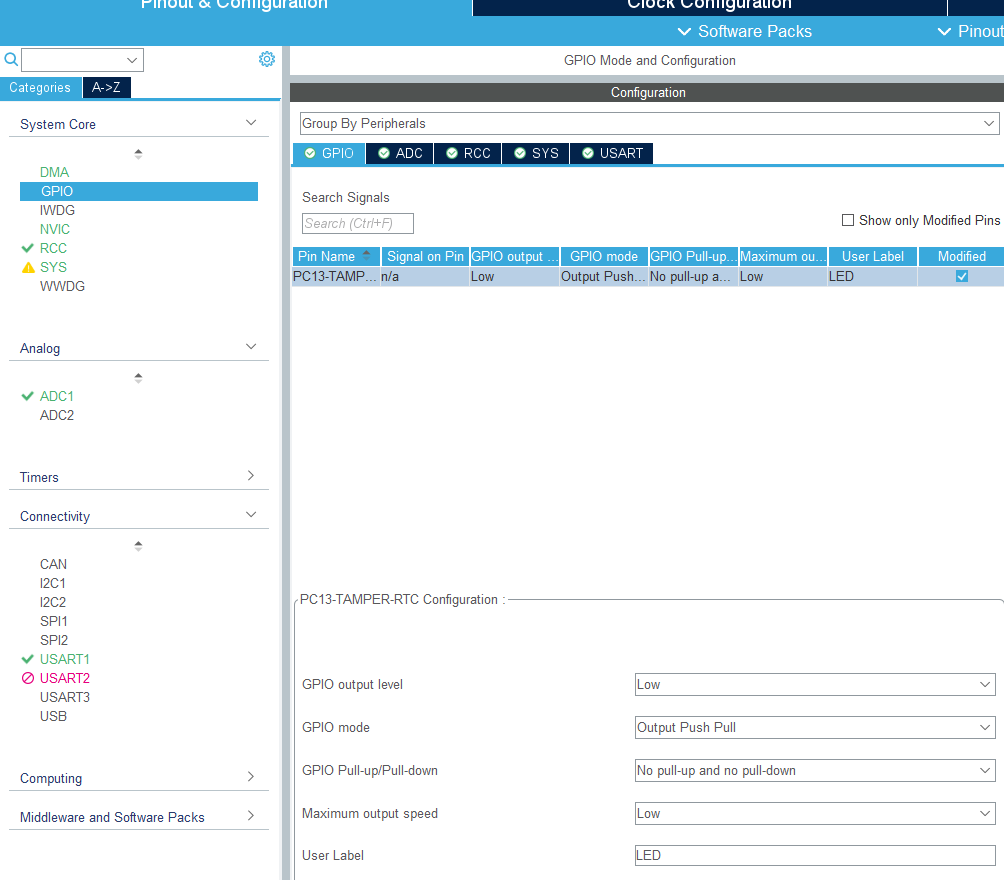

配置LED灯

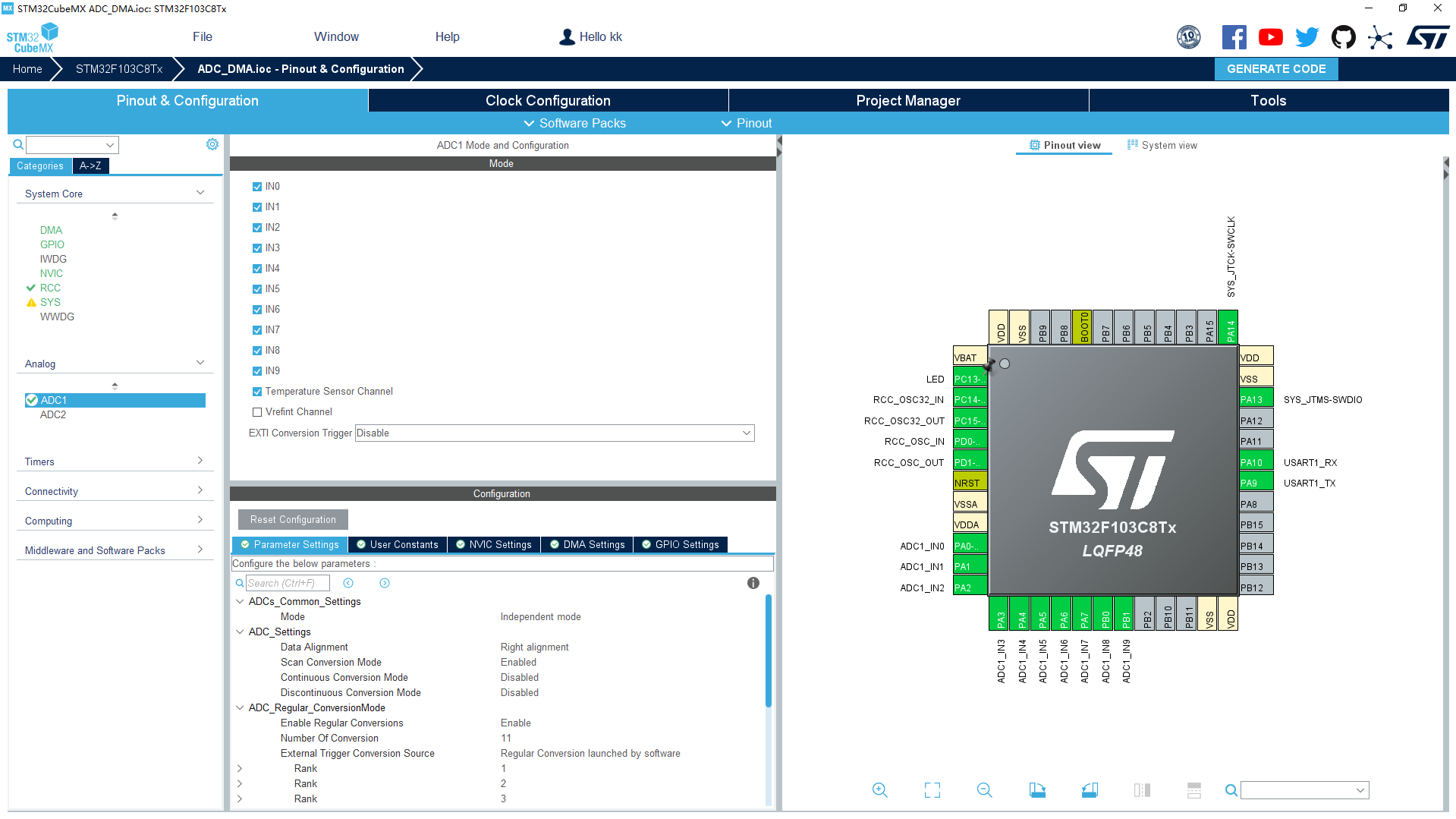

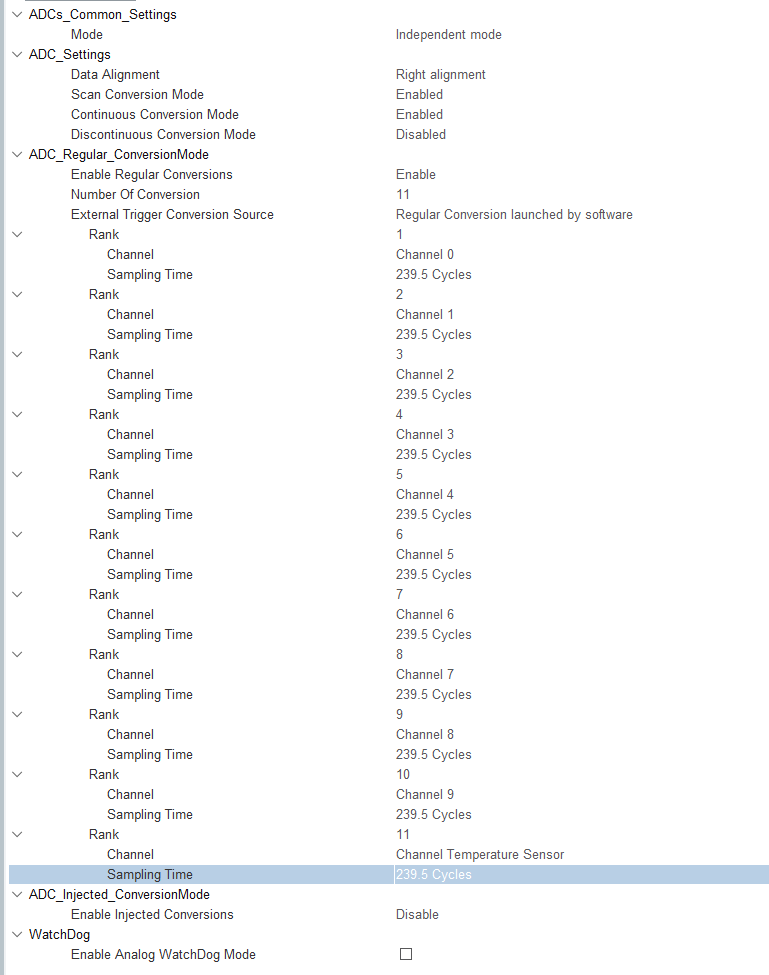

配置ADC

笔者把ADC1的所有通道都打开了，包括一个内部温度采集也开启了，这样就是有11路adc需要采集

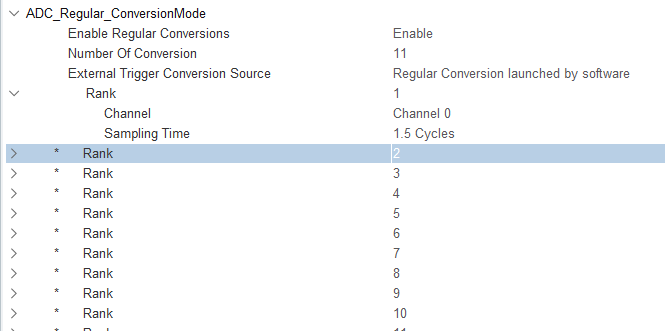

把Number Of Conversion设置为11再分别设置每个rank采集ADC的哪个通道

每个通道采样239.5个cycle约为20us，再加上转换时间为21us，采样率大约为47.6KHz，采样11个通道耗时大约231us即0.23ms。开启DMA，选择周期模式，数据宽度为半字

代码编写

重定向

将串口重定向代码复制到usart.c文件底部，添加stdio.h头文件

/**
  * 函数功能: 重定向c库函数printf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}

/**
  * 函数功能: 重定向c库函数getchar,scanf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fgetc(FILE *f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1, &ch, 1, 0xffff);
  return ch;
}

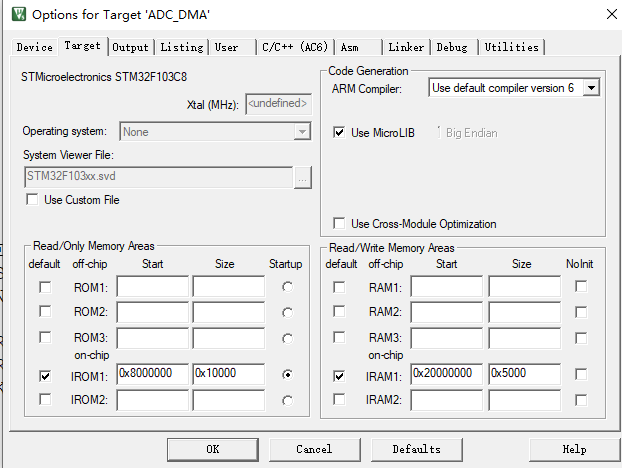

勾选Use MicroLIB

定义如下全局变量

volatile uint16_t ADC_Buffer[11];
uint32_t cnt;
uint8_t led_flag;

一个数组ADC_Buffer[11]用于存放DMA采集的ADC值，还有一个变量cnt用于ADC转换结束计数以及led_flag用于判断LED标志位

ADC中断

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
	cnt++;
	led_flag=!led_flag;
}

ADC中断内进行cnt的增加和LED闪烁标志位的翻转。

需要注意的是如下

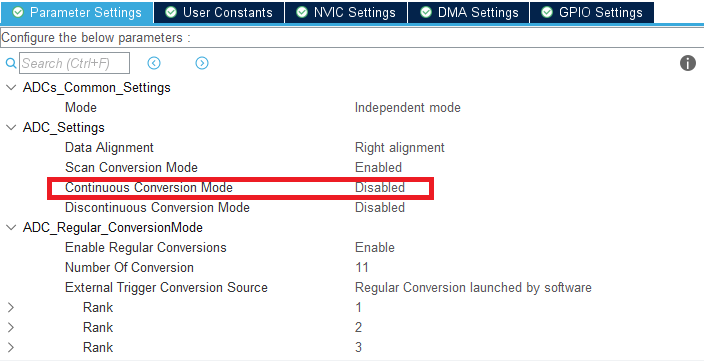

如果不开启持续转换模式的话，主函数里就要不停得HAL_ADC_Start_DMA了

代码如下

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  HAL_ADC_Start_DMA(&hadc1,(uint32_t*)ADC_Buffer,11);
	  for(uint8_t i=0;i<10;i++)
	  {
		  printf("[%d]%d--",i,ADC_Buffer[i]);
	  }
	  printf("||TEMP-->%d  %d\r\n",ADC_Buffer[10],cnt);
	  led_flag?HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET):
	  HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
	  HAL_Delay(400);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

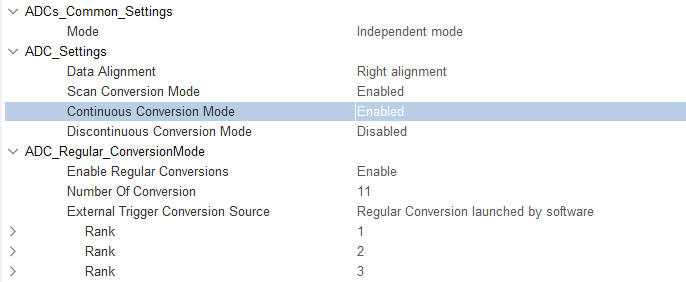

反之如果开启持续转换模式，那么只需在main函数内开启一次HAL_ADC_Start_DMA即可

代码如下

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	HAL_ADC_Start_DMA(&hadc1,(uint32_t*)ADC_Buffer,11);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

	  for(uint8_t i=0;i<10;i++)
	  {
		  printf("[%d]%d--",i,ADC_Buffer[i]);
	  }
	  printf("||TEMP-->%d  %d\r\n",ADC_Buffer[10],cnt);
	  led_flag?HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET):
	  HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
	  HAL_Delay(400);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
