先用软件延时点个灯

效果是非常滴不错，再来个定时器点灯吧

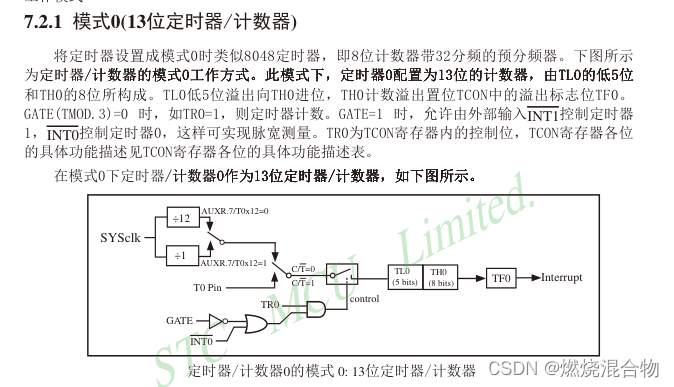

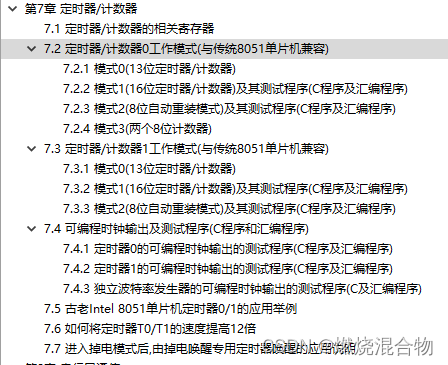

选择还不少，先试试定时器0的模式0，即13位定时器

拿到开发板，又到了经典的点灯环节😂

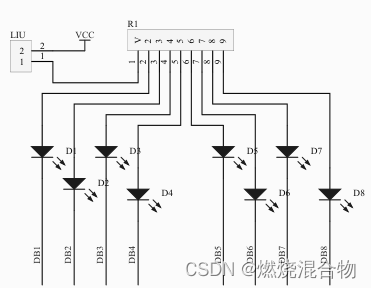

先看一手原理图

DB1对应于P1.0脚，将其电平拉低即可点亮

先用软件延时点个灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 13;
	j = 156;
	k = 83;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	while(1)
	{
		led1=~led1;
		Delay300ms();

	}
}

效果是非常滴不错，再来个定时器点灯吧

选择还不少，先试试定时器0的模式0，即13位定时器

中断点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;

void Timer0_Init(void)		//100微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x70;				//设置定时初始值
	TH0 = 0xDD;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void main()
{
	EA=1;					//开启中断
	ET0=1;					//开启定时器中断
	Timer0_Init();
	while(1)
	{
		if(cnt==10000)
		{
			led1=~led1;
			cnt=0;
		}
	}
}


void Timer0_Isr(void) interrupt 1
{
	TL0 = 0x70;				//设置定时初始值
	TH0 = 0xDD;				//设置定时初始值
	cnt++;

}

查询点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;

void Timer0_Init(void)		//100微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x70;				//设置定时初始值
	TH0 = 0xDD;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void main()
{
	Timer0_Init();
	while(1)
	{
		if(TF0==1)
		{
			TL0 = 0x70;				//设置定时初始值
			TH0 = 0xDD;				//设置定时初始值
			cnt++;
			TF0=0;
		}
		if(cnt==10000)
		{
			led1=~led1;
			cnt=0;
		}

	}
}

上面两个的效果都是1s亮1s灭

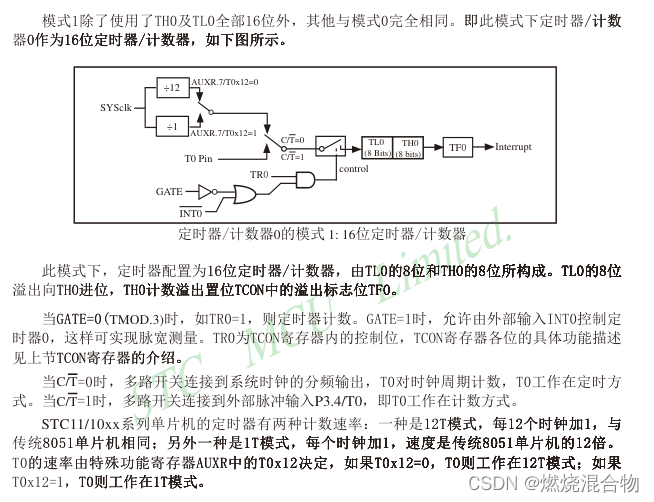

定时器0的模式1，即16位定时器

中断点灯

换汤不换药，就是定时器初值改变了

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;

void Timer0_Init(void)		//100微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x01;			//设置定时器模式
	TL0 = 0xAE;				//设置定时初始值
	TH0 = 0xFB;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void main()
{
	EA=1;					//开启中断
	ET0=1;					//开启定时器中断
	Timer0_Init();
	while(1)
	{
		if(cnt==10000)
	    {
		    led1=~led1;
		    cnt=0;
	    }
	}
}


void Timer0_Isr(void) interrupt 1
{
	TL0 = 0xAE;				//设置定时初始值
	TH0 = 0xFB;				//设置定时初始值
	cnt++;
}

查询点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;

void Timer0_Init(void)		//100微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x01;			//设置定时器模式
	TL0 = 0xAE;				//设置定时初始值
	TH0 = 0xFB;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void main()
{
	Timer0_Init();
	while(1)
	{
		if(TF0==1)
		{
			TL0 = 0xAE;				//设置定时初始值
			TH0 = 0xFB;				//设置定时初始值
			cnt++;
			TF0=0;
		}
		if(cnt==10000)
		{
			led1=~led1;
			cnt=0;
		}

	}
}

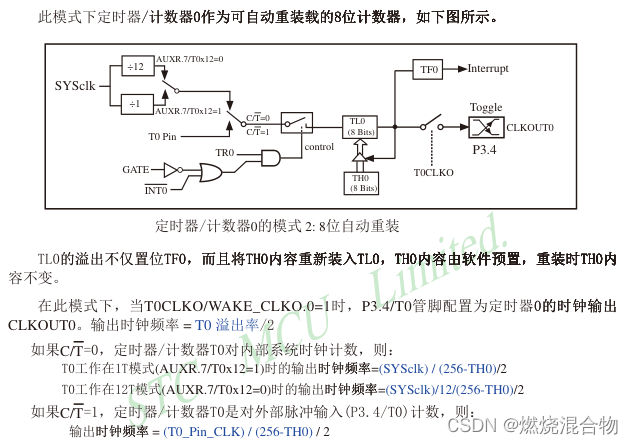

定时器0的模式2，即8位自动重装定时器

板载晶振为11.0592MHz对计时精度有所影响，选择影响最低的22us延时，误差0.12%

中断点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;


void Timer0_Init(void)		//22微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x02;			//设置定时器模式
	TL0 = 0x0D;				//设置定时初始值
	TH0 = 0x0D;				//设置定时重载值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;				//使能定时器0中断
}

void main()
{
	EA=1;					//开启中断
	ET0=1;					//开启定时器中断
	Timer0_Init();
	while(1)
	{
		if(cnt==45454)
		{
			led1=~led1;
			cnt=0;
		}
	}
}


void Timer0_Isr(void) interrupt 1
{
	cnt++;
}

查询点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;

unsigned int cnt;

void Timer0_Init(void)		//22微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x02;			//设置定时器模式
	TL0 = 0x0D;				//设置定时初始值
	TH0 = 0x0D;				//设置定时重载值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}


void main()
{
	Timer0_Init();
	while(1)
	{
		if(TF0==1)
		{
			cnt++;
			TF0=0;
		}
		if(cnt==45454)
		{
			led1=~led1;
			cnt=0;
		}

	}
}

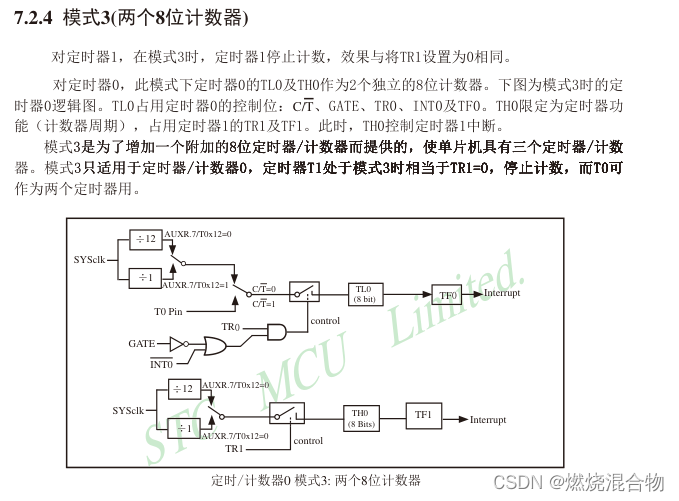

定时器0的模式3，即8位自动重装定时器

这是定时器0独有的

中断点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;
sbit led2=P1^1;
unsigned int cnt0,cnt1;


void Timer0_Init(void)		//22微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x03;			//设置定时器模式
	TL0 = 0x0D;				//设置定时初始值
	TH0 = 0x86;				//11us
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;				//使能定时器0中断
}

void main()
{
	EA=1;					//开启中断
	ET1=1;					//开启定时器1中断
	TR1=1;					//开启定时器1
	/*需要注意的是，此处定时器0工作模式为3，TH的8位定时器占用了定时器 1的TR与TF*/
	Timer0_Init();
	while(1)
	{
		if(cnt0==45454)
		{
			led1=~led1;
			cnt0=0;
		}
		if(cnt1==22727)
		{
			led2=~led2;
			cnt1=0;
		}
	}
}
void Timer0_Isr(void) interrupt 1
{
	TL0 = 0x0D;
	cnt0++;
}
void Timer1_Isr(void) interrupt 3
{
	TH0 = 0x86;
	cnt1++;
}

查询点灯

#include <STC12C5A60S2.H>
sbit led1=P1^0;
sbit led2=P1^1;
unsigned int cnt0,cnt1;


void Timer0_Init(void)		//22微秒@11.0592MHz
{
	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x03;			//设置定时器模式
	TL0 = 0x0D;				//设置定时初始值
	TH0 = 0x86;				//11us
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;				//使能定时器0中断
}

void main()
{
	EA=1;					//开启中断
	ET1=1;					//开启定时器1中断
	TR1=1;					//开启定时器1
	/*需要注意的是，此处定时器0工作模式为3，TH的8位定时器占用了定时器 1的TR与TF*/
	Timer0_Init();
	while(1)
	{
		if(TF0==1)
		{
			TF0=0;
			TL0 = 0x0D;
			cnt0++;
		}
		if(TF1==1)
		{
			TF1=0;
			TH0 = 0x86;
			cnt1++;
		}
		if(cnt0==45454)
		{
			led1=~led1;
			cnt0=0;
		}
		if(cnt1==22727)
		{
			led2=~led2;
			cnt1=0;
		}
	}
}

二者的现象基本是两个灯按1：2频率闪烁，但中断与查询法有细微不同，可能是查询过多占用的问题。

定时器 1和定时器0差不多，不再赘述

流水灯演示

#include <STC12C5A60S2.H>

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 22;
	j = 3;
	k = 227;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	char i;
	while(1)
	{
		P1=0x01;
		for(i=0;i<8;i++)
		{
			P1=P1<<1;
			if(P1==0x00)
			P1=0x01;
			Delay500ms();
		}
	}
}
