0.8uA 超低功耗 低压降线性稳压器 国产推荐

主要性能

◼ 超低静态电流 : 0.8uA(Typ)

◼ 宽的工作电压范围 : 3.4V ~ 5.5V

◼ 输出电压 :3.3V , 2.8V ,1.8V,1.2V

◼ 最大输出电流 : 400mA

◼ 高输出精度 :±1.5%

◼ 低压差 :220mV@200mA/3.3V

◼ 高 PSRR: 70dB@1KHz

◼ 低温度系数

◼ 过流保护、输出短路保护

◼ 可接低至 1uF 输出电容

◼ 快速放电功能

应用场合

◼ 电池供电的产品

◼ 参考电压源

◼ 其他低电压稳压

产品概况

SC8101 是一款亚微安静态电流的高速 高精度低压差线性稳压芯片，带有使能引脚

和关断快速放电功能。

SC8101 带有输入限流、输出短路保 护、过热保护等功能，

在异常工作条件下保护芯片不受损伤。

采用 SOT23-3 ， SOT23-5 和 DFN-4 封装形式

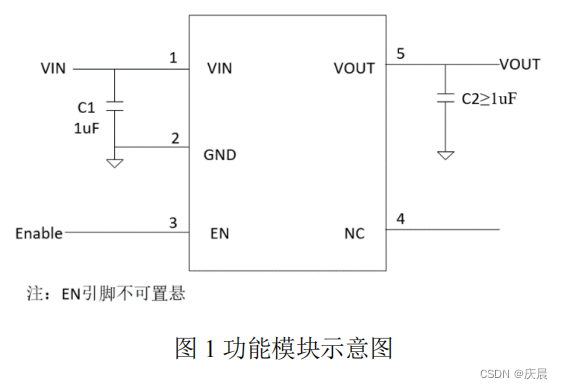

功能模块示意

除非另外指定， V IN =5V, V OUT =3.3V, C L =1uF, T A =25℃ 。

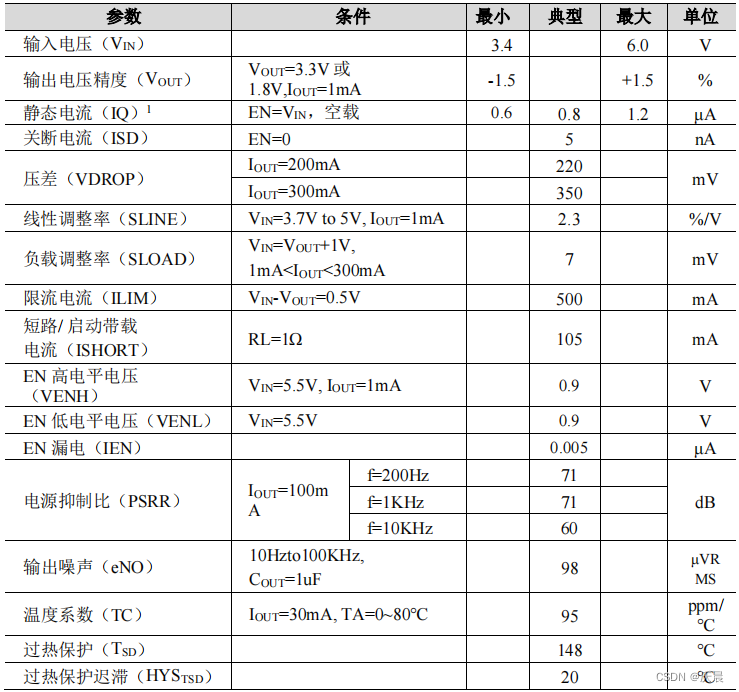

表 1 V OUT =3.3V 电气特性
