IC学习笔记：02.自动售货饮料-有限状态机-mealy型

第一步：看要求

编写一个自动售货机，功能如下：
1）共有三种纸币入口，分别支持10元，20元，50元；
2）货物售价为80元；
3）需要支持找钱功能（注意，找钱有四种种情况）。
RTL编码，完成testbench编码，用QuestaSim仿真波形通过。

答题

第一步画出状态转移图

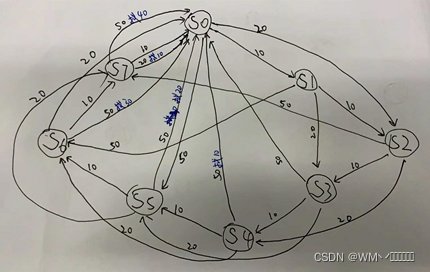

有7种状态，状态图从s0到s7如下图

第二步：辨别情况，设置输入输出及s0~s7的状态

（1）输入与输出状态

设置投钱10元为：in10,
设置投钱20元为：in20,
设置投钱50元为：in50
设置出货为：out,
设置找钱10元为： return_10,
设置找钱20元为： return_20,
设置找钱30元为： return_30,
设置找钱40元为： return_40。

（2）s0~s7的状态定义如下

parameter [2:0] s0 = 3’b000,
s1 = 3’b001,
s2 = 3’b010,
s3 = 3’b011,
s4 = 3’b100,
s5 = 3’b101,
s6 = 3’b110,
s7 = 3’b111。

第三步：写RTL如下

module sell(
  output out,
  output return_10,
  output return_20,
  output return_30,
  output return_40,
  input  clk,
  input  reset,
  input  in10,
  input  in20,
  input  in50
