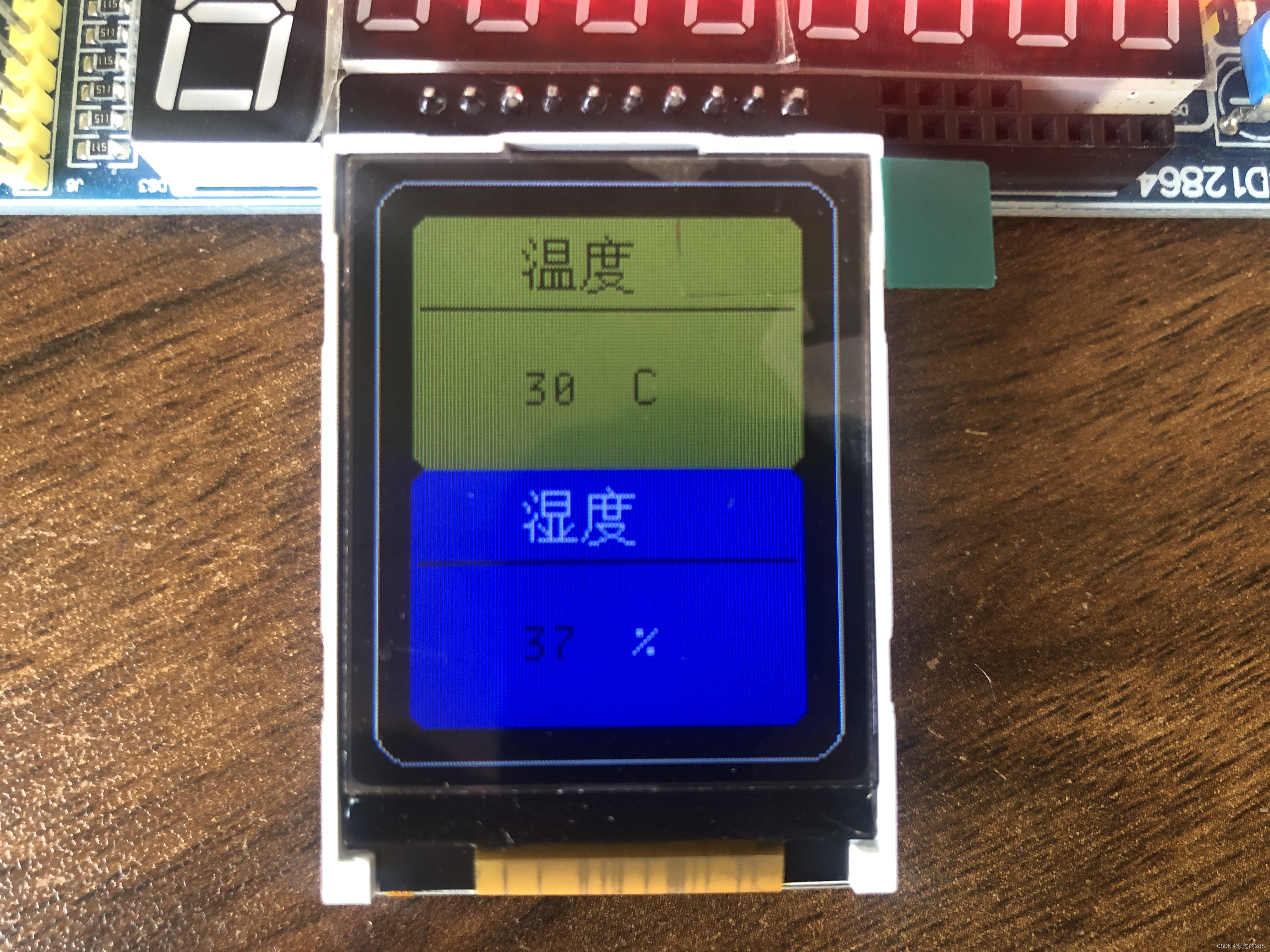

51单片机【ST7735】DHT11温湿度计

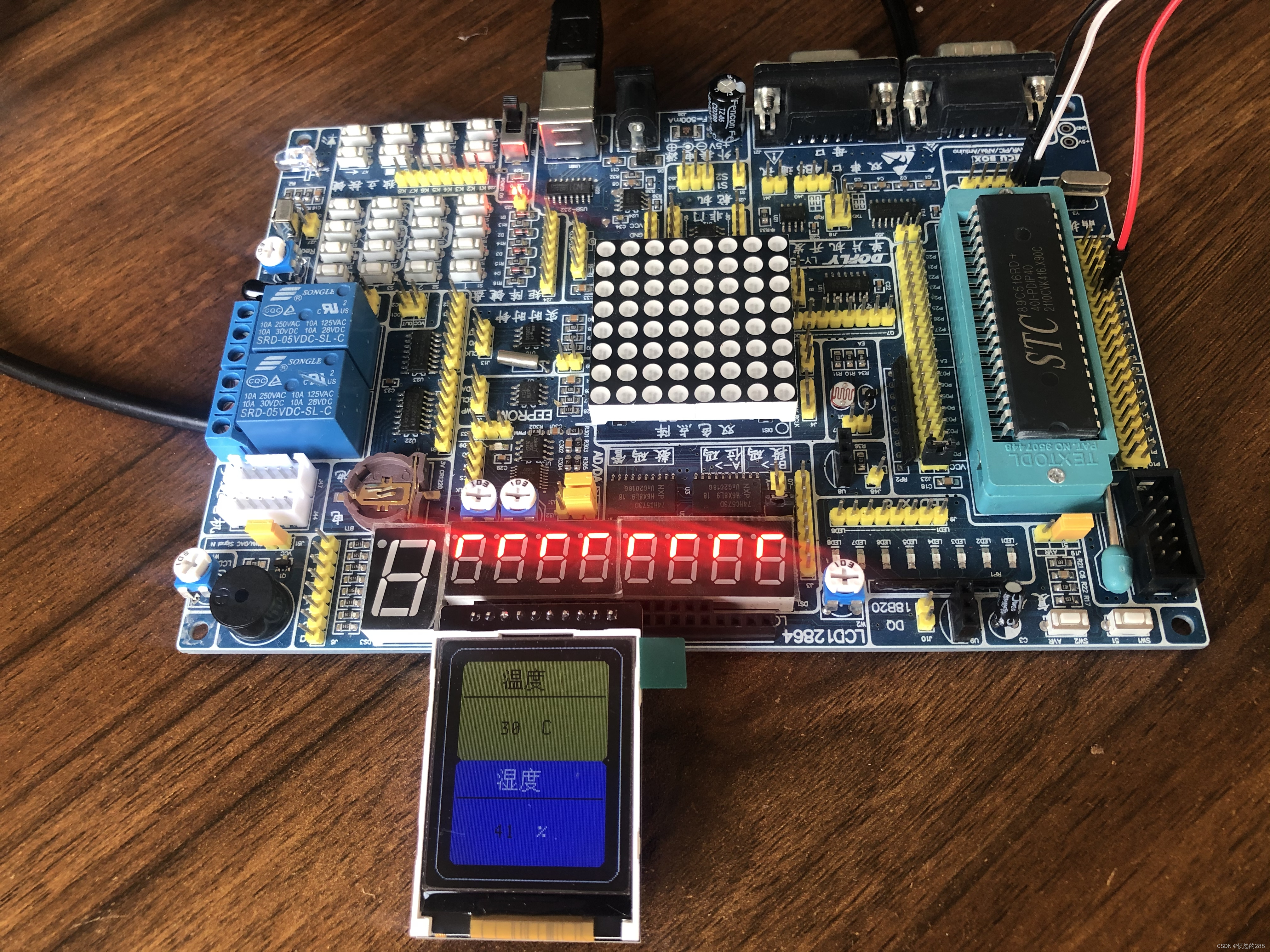

最近没事捣鼓着ESP32玩，然后买了一块ST7735TFT彩屏想尝试跑游戏机的固件来着，屏幕分辨率为128X160，结果尺寸太小了。刚好有人问用51能不能跑起来，就整理了下资料做了个温湿度计。



所用到的模块就是DHT11+ST7735彩屏。那么我们要使用这两个模块，就得把驱动程序写好。这些模块的时序图及芯片手册网上都能搜到。工程文件我给大家整理到了网盘中，直接下载即可。

下面直接打开keil2，用其他版本keil可能会出现无法打开工程,简单的选择下芯片，我用的是89C51的，C52的也可以。

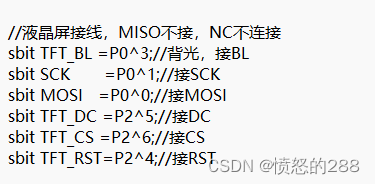

实际接线的话大家参考源码，这是SPI的屏，DHT11接3^6脚

程序中有定义

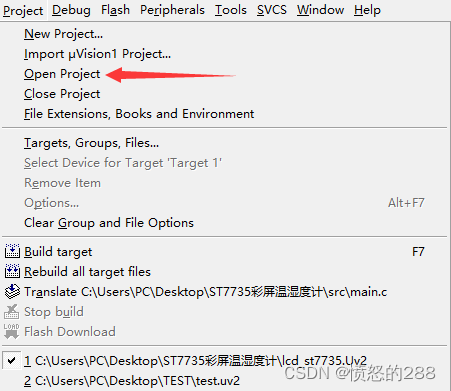

然后直接点击打开工程

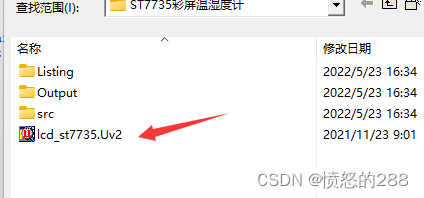

找到上面网盘下载好的文件，导入到keil2中

 如图，所有的.h和.c已经进来了，我们主要看lcd.c、gb1616.h及main.c。

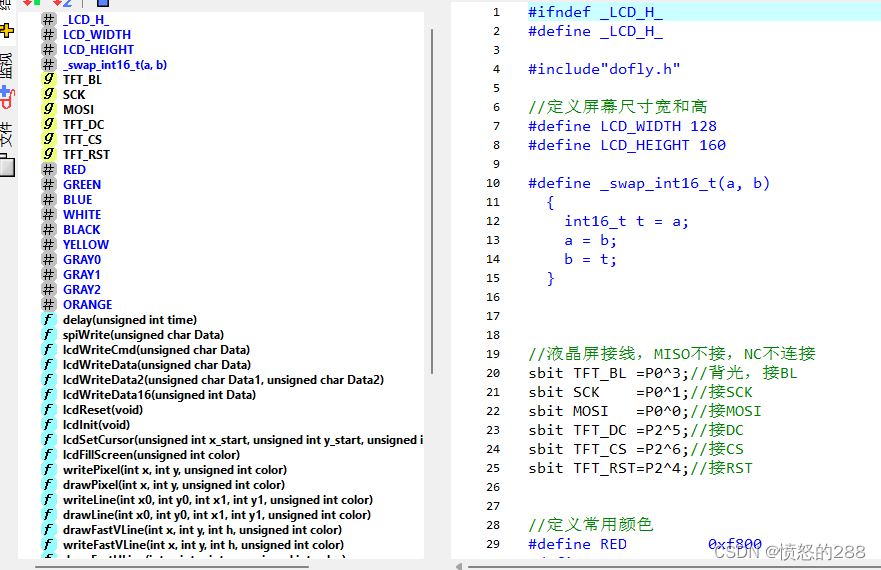

首先来看lcd.h，lcd.h包含了屏幕的功能函数，比如填充背景颜色、初始化参数、画线段、画圆等

 这里随便预留了几种常用的颜色，可以百度颜色码自己往后继续添加。

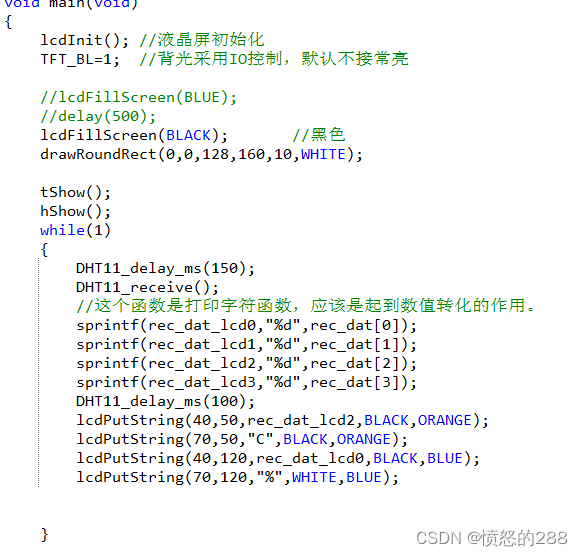

下面再来看main.c。 主要包含了dht11的驱动程序及彩屏界面位置，tShow()和hShow()为显示温度湿度的函数，实际上就是显示的坐标位置，大家想要修改UI可以参考lcd.h的函数，都有中文注释。

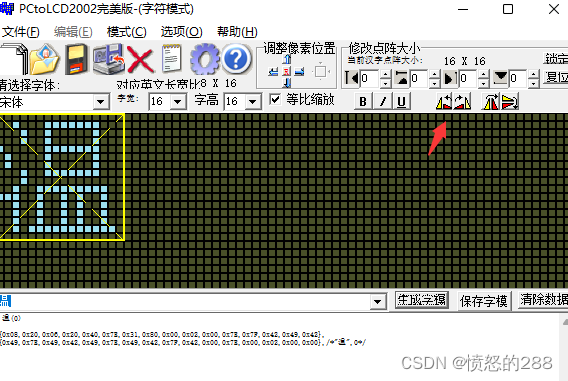

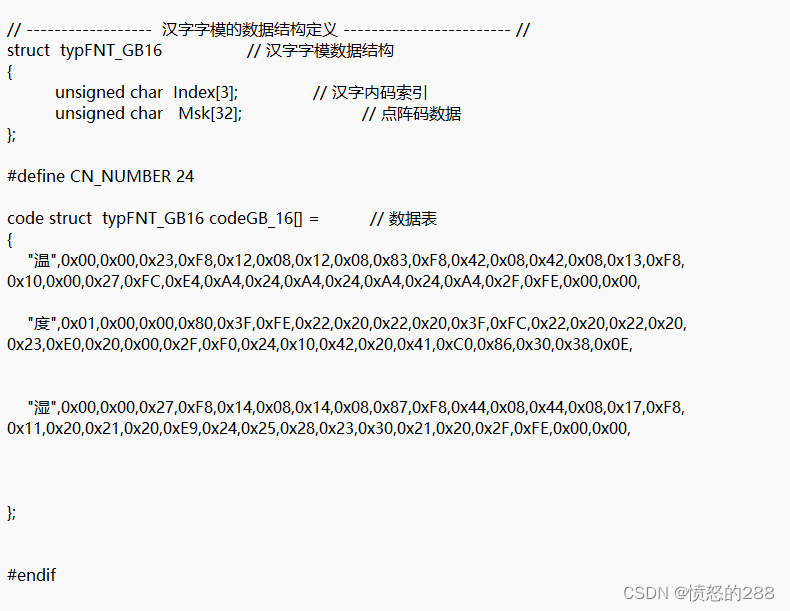

 最后就是中文的显示，中文给大家预留了4个汉字，这个数据表里面的东西可以修改，其他位置的千万不要自己乱改，会容易出现闪屏等BUG出现。假如想显示其他汉字可以用下图的取模软件自己取字模。



 需要注意的是，取到的字模很有可能显示在屏上是反着的，需要自己点箭头处的旋转去调整。

最后，把改完的程序保存下，用烧录软件烧写到单片机即可。
