LVS DR模式原理及配置

最新推荐文章于 2025-05-08 19:22:45 发布
最新推荐文章于 2025-05-08 19:22:45 发布
阅读量887 收藏 3
点赞数
文章标签： linux LVS-DR
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_55611415/article/details/118025628
版权
LVS DR模式下，请求报文经调度器到节点服务器，响应报文不通过调度器。特点包括调度器与节点服务器在同一网络，所有报文目标IP为VIP。存在的问题是ARP通信紊乱和VIP与MAC地址对应变化导致调度失败。解决方案是配置内核参数避免混乱。实验配置了2台节点服务器，每台有不同的首页内容，并进行了验证。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

LVS DR模式原理及配置

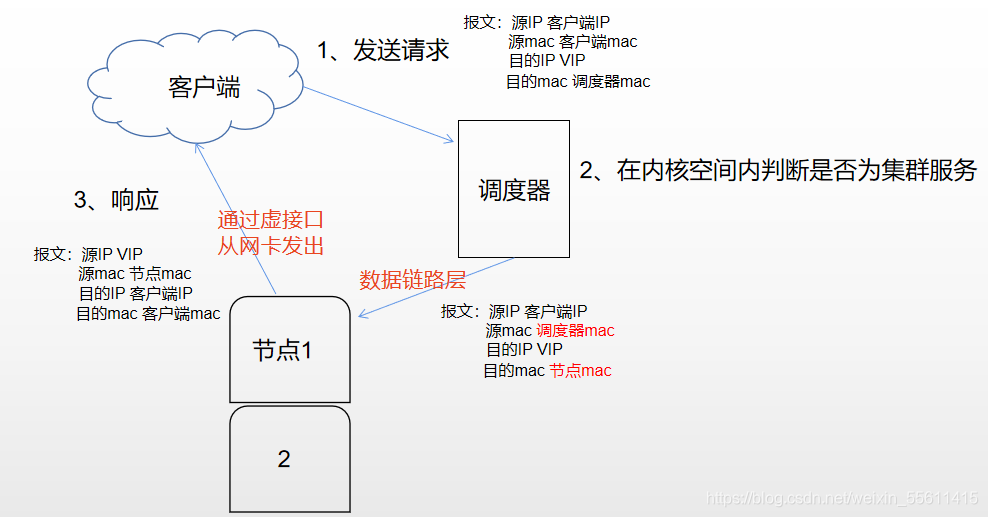

DR模式工作过程

在这里插入图片描述

第一步 发送请求

客户端发送请求到负载调度器，请求的数据报文到达内核空间

报文结构 -
源 IP 客户端 IP
目标 IP VIP
源 MAC 客户端 MAC
目的 MAC 调度器 MAC

第二步、重新封装

内核空间判断数据包的目标 IP 是本机 VIP ，此时 IPVS（IP 虚拟服务器）比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。然后将数据包发送给根据负载均衡算法选择的节点服务器

报文结构 -
源 IP 客户端 IP
目标 IP VIP
源 MAC 调度器 MAC
目的 MAC 节点服务器 MAC

第三步、响应报文

到达节点服务器的请求报文的 MAC 地址是自身的 MAC 地址

最低0.47元/天 解锁文章
