STM32中使用ADC模数转化器的注意事项【STM32篇】

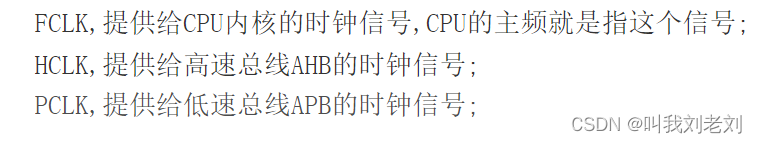

1）PCLK2就是APB2时钟的意思

---

2） AIN模式下，GPIO口是无效的，断开GPIO防止GPIO口的输入输出对模拟电压造成干扰，ADC转化需要原汁原味的电压（ADC专属模式）

---

3）

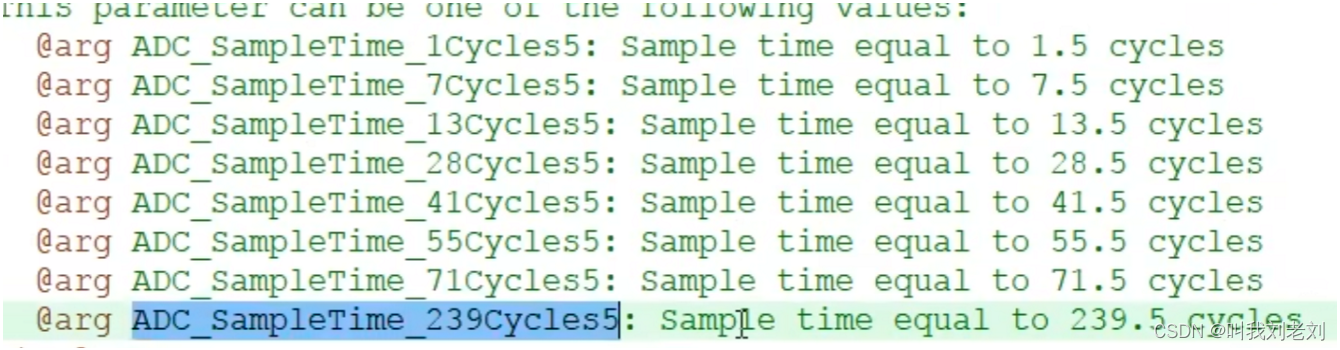

采样时间需要更快的选择小的参数，需要更稳定的转换，就选择大的参数，如果没有啥要求，随便选择

---

4）

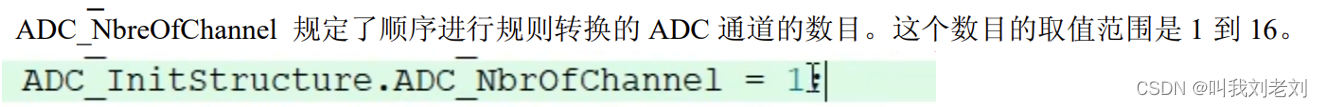

如果是非扫描模式，整个列表只有序列一有效，所以参数是无效

---

 5）

    ADC_ResetCalibration(ADC1);
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

 以上是执行校准代码，下图是手册规定

---

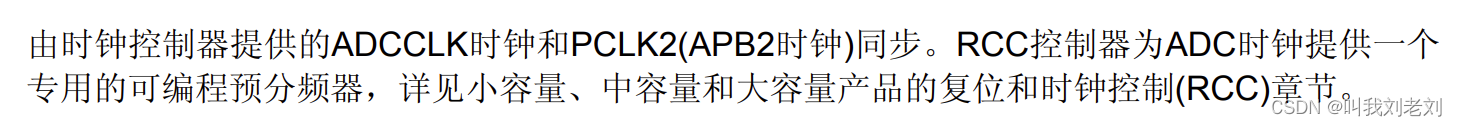

6）ADC时钟

 RCC_ADCCLKConfig(); 也就是这个函数，可以进行ADCCLK时钟分频

---

7）AD值转化

V(ADC) = Value(ADC) /4096* V(ref)（stm32的ADC是12位的，所以ad字的最大值是4096）

V(ADC)为算出的电压值；

Value(ADC)为采集的AD值；

V(ref)为参考电压，一般为3.3V。

比如STM32的参考电压为3.3v，采集的AD值为1024，那么转换为电压V(ADC) = 1024/4096×3.3 = 0.825V

---

END~~
