CMOS集成电路设计拉扎维答案

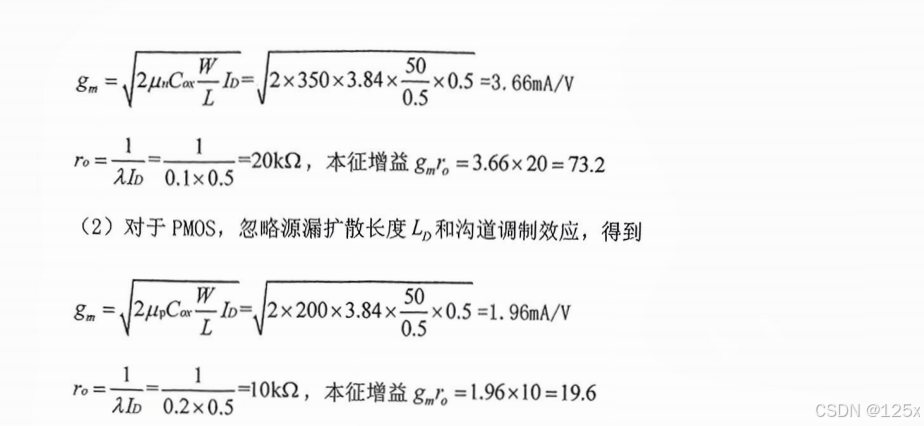

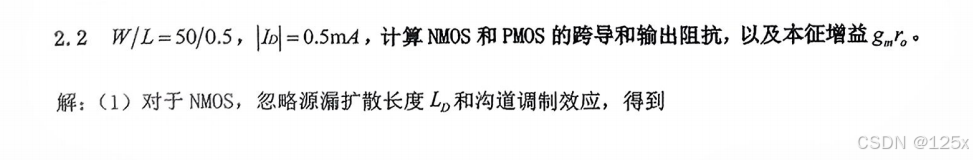

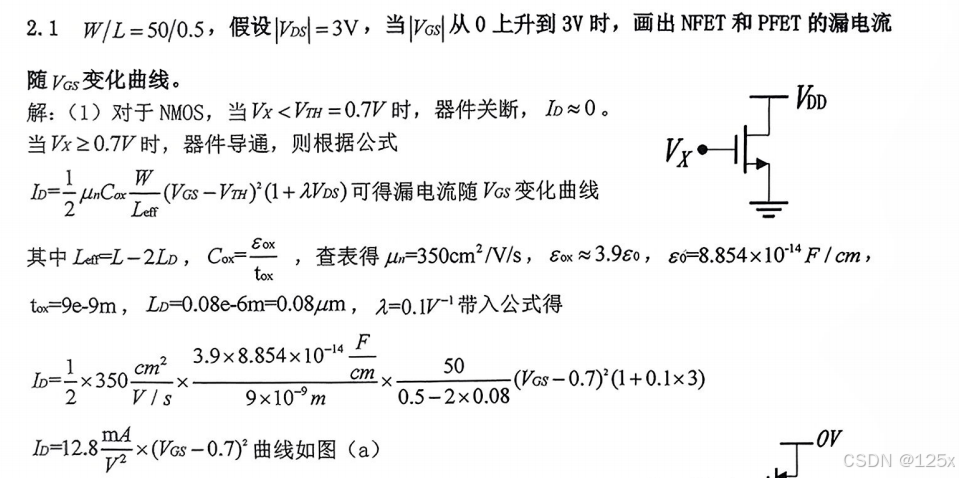

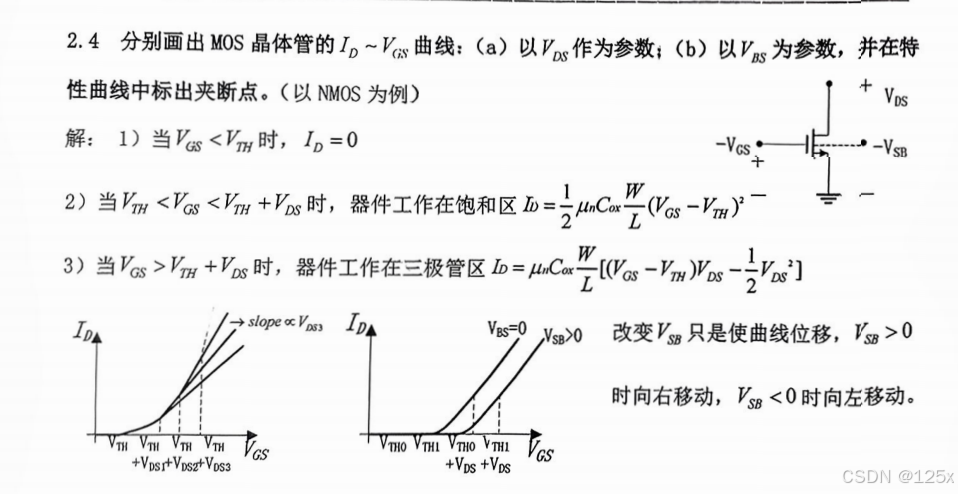

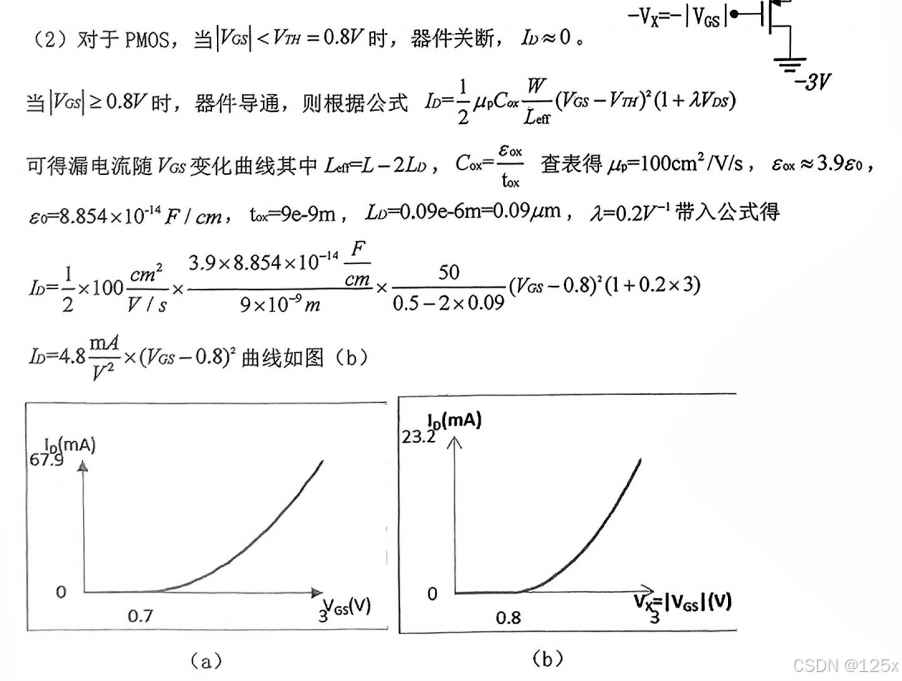

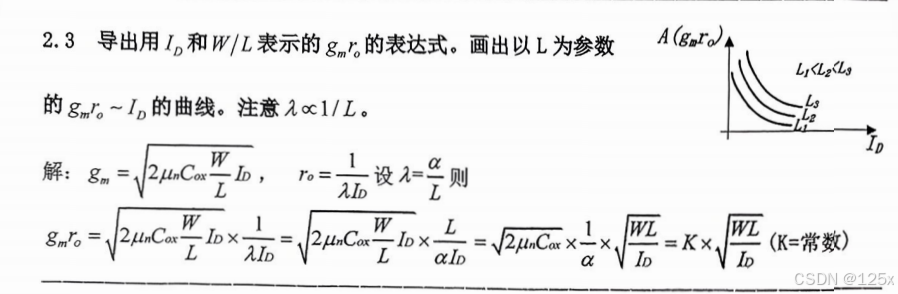

整理了CMOS集成电路第二版中文答案,帮助大家更好地进行学习交流!

拉扎(Jan M. Rabaey)的《Digital Integrated Circuits: A Design Perspective》是一本经典的集成电路设计教材,被广泛应用于CMOS集成电路设计的教学和研究领域。第三章主要介绍了CMOS逻辑门的设计方法。 在CMOS集成电路设计中,逻辑门是电子系统中的基本组成部分。在第三章中,拉扎详细介绍了CMOS逻辑门的设计原理和方法。CMOS逻辑门由P型和N型的MOSFET(金属-氧化物-半导体场效应晶体管)组成,通过MOSFET的导通和截止状态来实现逻辑功能。 在CMOS逻辑门设计中,需要考虑功耗、延迟、面积和噪声等因素。为了降低功耗,可以采用输入电流的部分截止状态。为了提高速度,可以采用并行电流路径的电路结构。为了减小面积,可以采用共享元件和折叠电路等技术。为了减小噪声,可以采用差分信号和电源抑制等技术。 此外,拉扎还介绍了CMOS逻辑门的布局和布线方法。布局是指将逻辑门中的晶体管放置在芯片上的具体位置。布线是指将逻辑门中的晶体管通过导线连接起来以实现逻辑功能。适当的布局和布线方法可以减小电路的延迟、功耗和噪声。 总之,拉扎的《Digital Integrated Circuits: A Design Perspective》第三章详细介绍了CMOS逻辑门的设计原理、方法和技术。通过学习和理解这些内容,工程师可以掌握CMOS集成电路设计的基本知识和技能,为实际项目的设计工作提供指导。
