一、学习目标

1. 掌握TIKC++常用数据结构

2. 了解3/2/0级接口API的概念

二、数据结构

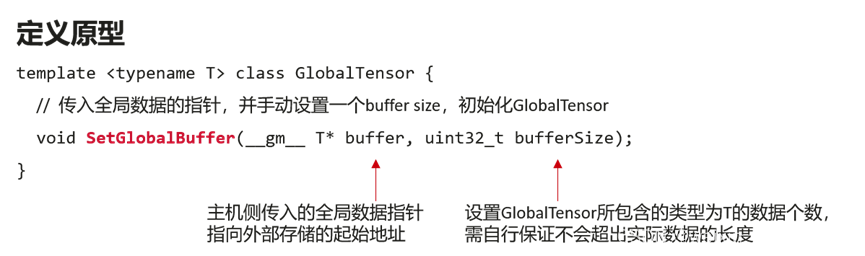

1. GlobalTensor

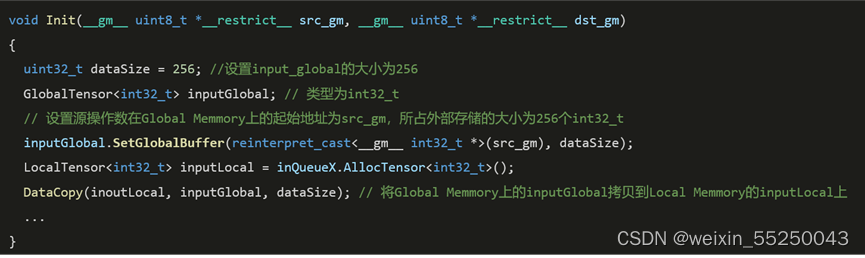

GlobalTensor用来存放Global Memory（外部存储）的全局数据

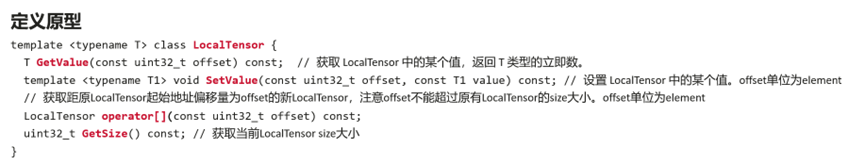

2. LocalTensor

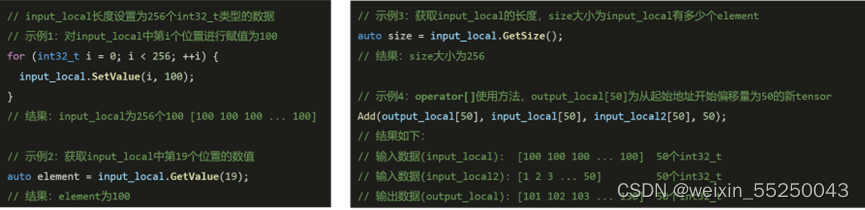

LocalTensor用于存放核上Local Memory（内部存储）的数据

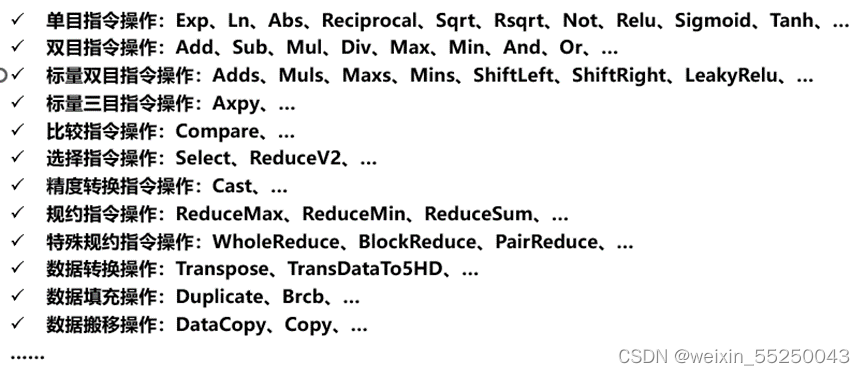

三、矢量计算指令接口

矢量计算指令接口，能够启动AI Core中的Vector单元执行计算

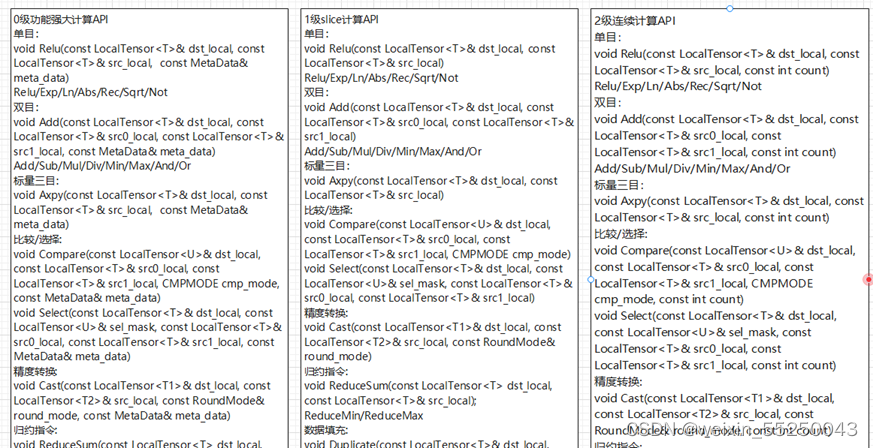

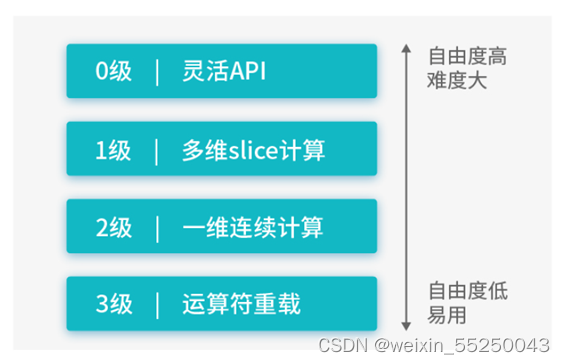

为了降低开发者的使用门槛，指令按照由易到难，分成了3级到0级接口。其中3级接口最为简单，0级接口最为复杂，（1级接口还未发布）

多层级API封装的作用：

降低复杂指令的使用难度
跨代兼容性保障
保留最大灵活度的可能

四、多级接口API

1. 3级接口

3级接口，运算符重载，支持+, -, *, /, |, &, ^, >, < , >=, <=，!=，==实现2级接口的简化表达

允许用户使用形如：dst = src0 ※ src1，针对整个Tensor进行计算

以下指令API拥有3级接口：

Add：dstLocal = src0Local + src1Local;

Sub：dstLocal = src0Local - src1Local;

Mul：dstLocal = src0Local * src1Local;

Div：dstLocal = src0Local / src1Local;

And：dstLocal = src0Local & src1Local;

Or：dstLocal = src0Local | src1Local;

Compare：

dstLocal = src0Local < src1Local;

dstLocal = src0Local > src1Local;

dstLocal = src0Local <= src1Local;

dstLocal = src0Local >= src1Local;

dstLocal = src0Local == src1Local;

dstLocal = src0Local != src1Local;

注意：三级接口会进行连续矢量运算，运算量为目的LocalTensor的总长度

2. 2级接口

2级连续计算接口，针对源操作数srcLocal的连续COUNT个数据进行计算，并连续写入目的操作数dstLocal，提供了一维Tensor的连续COUNT个数据的计算支持

允许用户使用形如：

void Operator(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal, const int32_t& calCount)

大多数指令API拥有2级接口，2级接口相对于3级接口，可以自定义运算量

Exp(dstLocal, srcLocal, 512);
Adds(dstLocal, srcLocal, scalarValue, 512);
Select(dstLocal, maskLocal, src0Local, src1Local, SELMODE::VSEL_CMPMASK_SPR, 256);
ReduceMin(dstLocal, srcLocal, workLocal, 8320, true);
Duplicate(dstLocal, inputVal, 256);

注意：二级接口会进行连续矢量运算，开发者指定的运算量不能超过参与运算Tensor本身的大小

3. 0级接口

0级功能灵活计算接口，是最底层的开发接口，可以完整发挥硬件优势的计算API，可以进行非连续的计算

该功能可以充分发挥CANN系列芯片的强大功能指令，支持对每个操作数的Block stride，Repeat stride，MASK的操作，允许用户使用诸多的通用参数来定制化所需要的操作

通用参数包括：

Repeat times（迭代的次数）
Block stride（单次迭代内不同block间地址步长）
Repeat stride（相邻迭代间相同block的地址步长）
Mask（用于控制参与运算的计算单元）

允许用户使用形如：

Mask逐比特模式

template <typename T> __aicore__ inline void Exp(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal, uint64_t mask[2], const uint8_t repeatTimes, const UnaryRepeatParams& repeatParams);

Mask连续模式

template <typename T> __aicore__ inline void Exp(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal, uint64_t mask, const uint8_t repeatTimes, const UnaryRepeatParams& repeatParams);

（1）重复迭代次数-Repeat times

矢量计算单元，一次最多可以计算256Bytes的数据，每次读取连续的8个block（每个block 32Bytes，共256Bytes）数据进行计算，为完成对输入数据的处理，必须通过多次迭代（repeat）才能完成所有数据的读取与计算。

（2）相邻迭代间相同block的地址步长-Repeat stride

当Repeat times大于1，需要多次迭代完成矢量计算时，可以根据不同的使用场景合理设置相邻迭代间相同block的地址步长Repeat stride的值

连续计算场景：假设定义一个Tensor供目的操作数和源操作数同时使用（即地址重叠），Repeat stride取值为8。此时，矢量计算单元第一次迭代读取连续8个block，第二轮迭代读取下一个连续的8个block，通过多次迭代即可完成所有输入数据的计算

非连续计算场景：Repeat stride取值大于8（如取10）时，则相邻迭代间矢量计算单元读取的数据在地址上不连续，出现2个block的间隔

反复计算场景：Repeat stride取值为0时，矢量计算单元会对首个连续的8个block进行反复读取和计算

部分重复计算：Repeat stride取值大于0且小于8时，相邻迭代间部分数据会被矢量计算单元重复读取和计算，此种情形一般场景不涉及

（3）同一迭代内不同block的地址步长-Block stride

如果需要控制单次迭代内，数据处理的步长，可以通过设置同一迭代内不同block的地址步长Block stride来实现。

连续计算，Block stride 设置为1，对同一迭代内的8个block数据连续进行处理
非连续计算，Block stride值大于1（如取2），同一迭代内不同block之间在读取数据时出现一个block的间隔

（4）Mask

Mask用于控制每次迭代内参与计算的元素。可通过连续模式和逐比特模式两种方式进行设置

连续模式：表示前面连续的多少个元素参与计算。数据类型为uint64_t。取值范围和操作数的数据类型有关，数据类型不同，每次迭代内能够处理的元素个数最大值不同（当前数据类型单次迭代时能处理的元素个数最大值为：256 / sizeof(数据类型)）。当操作数的数据类型占比特位16位时（如half，uint16_t），mask∈[1, 128]；当操作数为32位时（如float, int32_t），mask∈[1, 64]。
逐比特模式：可以按位控制哪些元素参与计算，比特位的值为1表示参与计算，0表示不参与。参数类型为长度为2的uint64_t类型数组

参数取值范围和操作数的数据类型有关，数据类型不同，每次迭代内能够处理的元素个数最大值不同。当操作数为16位时，mask[0]、mask[1]∈[0, 264-1]；当dst/src为32位时，mask[1]为0，mask[0]∈[0, 264-1]

4. 以下指令形式表示的含义相同

// int16_t数据类型， dstLocal长度为512个int16_t

// 0级接口样例-mask连续模式
uint64_t mask = 128;
// repeatTimes = 4, 一次迭代计算128个数, 共计算512个数
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内数据连续读取和写入
// dstRepStride, src0RepStride, src1RepStride = 8, 相邻迭代间数据连续读取和写入
Add(dstLocal, src0Local, src1Local, mask, 4, { 1, 1, 1, 8, 8, 8 });

// 0级接口样例-mask逐bit模式
uint64_t mask[2] = { UINT64_MAX, UINT64_MAX };
// repeatTimes = 4, 一次迭代计算128个数, 共计算512个数
// dstBlkStride, src0BlkStride, src1BlkStride = 1, 单次迭代内数据连续读取和写入
// dstRepStride, src0RepStride, src1RepStride = 8, 相邻迭代间数据连续读取和写入
Add(dstLocal, src0Local, src1Local, mask, 4, { 1, 1, 1, 8, 8, 8 });

// 2级接口样例
Add(dstLocal, src0Local, src1Local, 512);

// 3级接口样例
dstLocal = src0Local + src1Local;
