shader小白的学习之路。

最近在研究three.js中有关后处理的部分。后处理是指在渲染场景后对图像进行额外处理，以实现各种视觉效果，如模糊、景深、颜色校正等。

这里做了一些总结，包括UnrealBloomPass的使用、描边、闪屏等Pass的基础介绍。

1.UnrealBloomPass辉光特效

在后处理中，有两个Pass可以做到辉光效果，分别为BloomPass和UnrealBloomPass，这里先简单介绍一下二者(主要也是为自己之前的一些疑问做个总结)。

UnrealBloomPass 是一个更高级的泛光效果实现，通常用于模拟类似 Unreal Engine 中的高质量泛光效果。它通过以下方式实现泛光效果：

高斯模糊：对场景中的高亮度区域进行高斯模糊处理。
屏幕混合：将模糊后的高亮度区域与原始场景混合，从而实现逼真的泛光效果。
参数控制：可以通过 strength（强度）、threshold（阈值）和 radius（模糊半径）等参数来精细调整效果。

UnrealBloomPass 的优点是效果逼真，适合用于需要高质量泛光的场景，但它可能会对性能产生一定影响。

BloomPass：

BloomPass 是一个更基础的泛光实现，通常用于简单的场景。它通过以下方式实现泛光效果：

亮度提取：提取场景中的高亮度区域。
模糊处理：对这些高亮度区域进行模糊处理。
混合输出：将模糊后的区域与原始场景混合。

BloomPass 的实现相对简单，适合用于对性能要求较高的场景，但效果可能不如 UnrealBloomPass 逼真。

二者如何选择：

效果质量：UnrealBloomPass 提供更高质量和更逼真的泛光效果，而 BloomPass 更适合简单场景。
性能：UnrealBloomPass 由于其复杂的实现（如高斯模糊和屏幕混合），可能会对性能产生较大影响，而 BloomPass 更轻量。
参数控制：UnrealBloomPass 提供更丰富的参数（如 strength、threshold 和 radius），允许更精细的调整。

相比之下，UnrealBloomPass的效果更好一些，这里使用UnrealBloomPass一个机械手臂的辉光特效。

机械手臂辉光效果

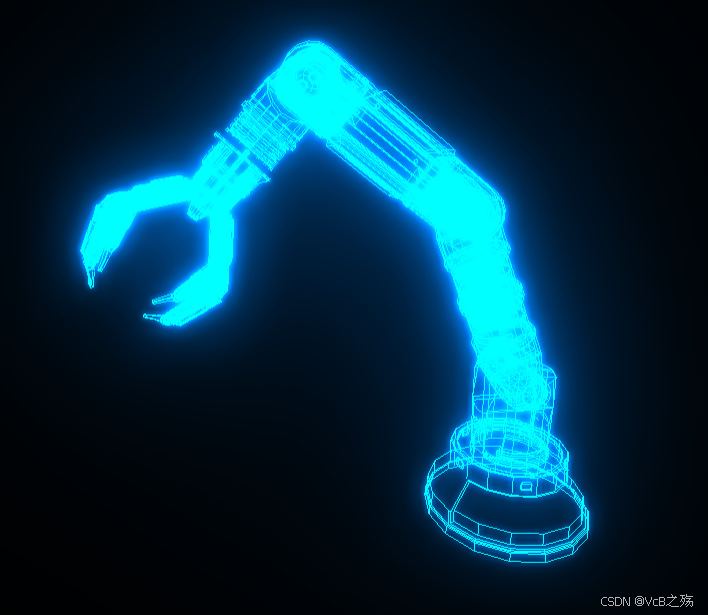

效果图：

看起来也算是有点科技感在里面的哈。

简单说一下实现思路：

首先就是要对后处理有一定基础（场景的基础搭建省略），知道基本的搭建后处理通道的流程：

const composer = new EffectComposer(renderer); // 创建后处理通道
composer.setSize(window.innerWidth, window.innerHeight); // 设置大小
composer.setPixelRatio(window.devicePixelRatio); // 设置像素比
// 渲染通道
const renderPass = new RenderPass(scene, camera);
composer.addPass(renderPass); // 添加
const v2 = new Three.Vector2(window.innerWidth, window.innerHeight); // 获取当前容器大小，这里我是占满全屏，就用的window
const unrealBloomPass = new UnrealBloomPass(v2, 1.5, 0.5, 0.2); // 创建辉光通道
composer.addPass(unrealBloomPass); // 添加进通道

这里就搭建好了一个基础的后处理器，作用就是让场景里的模型有辉光效果。UnrealBloomPass的参数分别为：

resolution: Three.Vector2, strength: number, radius: number, threshold: number
resolution // 分辨率设置
strength // 定义泛光效果的强度，值越高，明亮的区域越明亮，而且渗入较暗区域的也就越多
radius // 半径设置，越大越大
threshold // 定义阈值，根据场景自定义设置

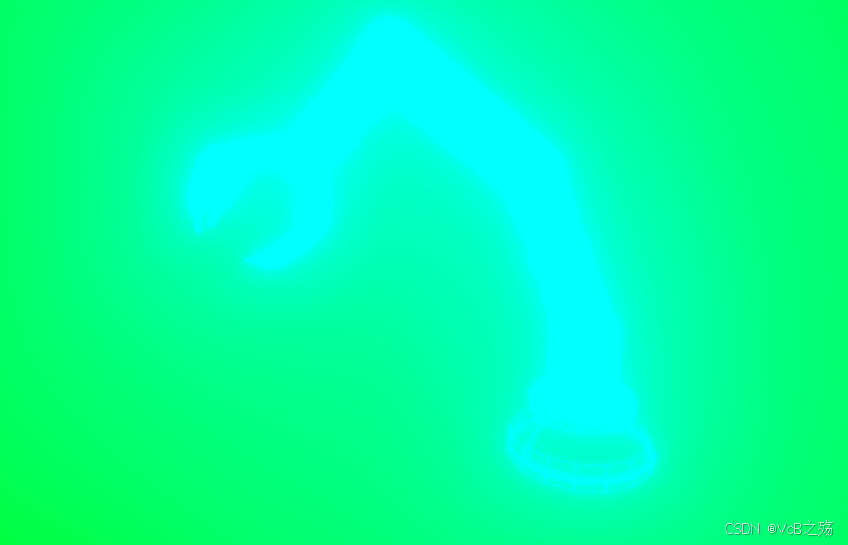

这里有一些需要注意的点。辉光对场景的背景也会生效(至于原因，我个人愚见是使用GLSL获取了整个屏幕的片元，让后让其中的亮点发光)，因此场景最好是黑的，否则：

(renderer.setClearColor(0x00ff00);)

场景也跟着发光很多场合下都不是我们想要的(包括你设置scene.background也是一样，而且设置了还可能会出现一些Bug)。

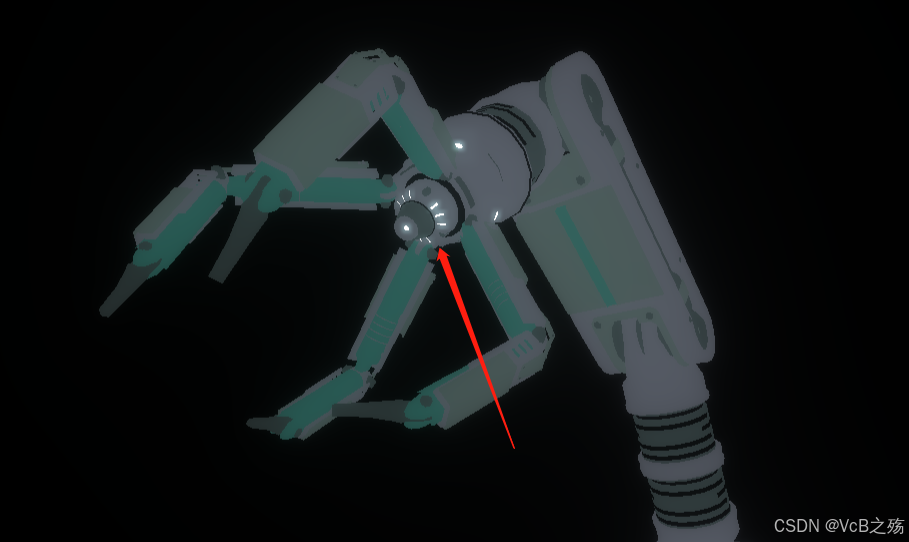

针对不同的模型(这里是线条，可能不是很明显，底下用原模型进行观察)，在使用辉光特效时可能会导致模型变得很模糊，如图：

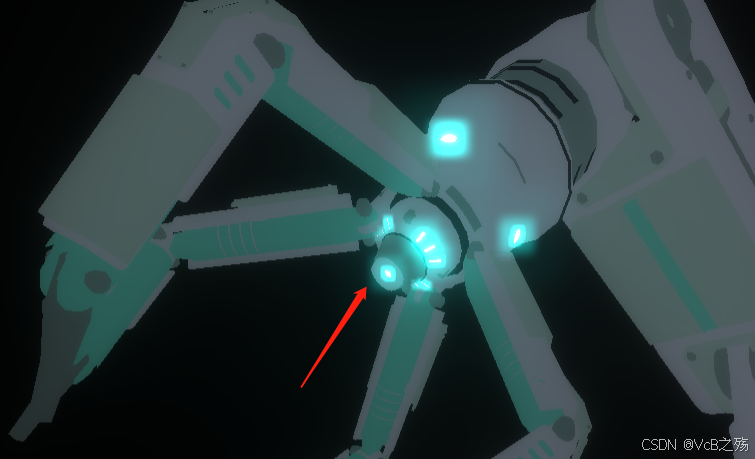

上图中，左边加入了renderTarget，右边没有加入

可以看到，右边比左边光晕更大，模型看起来也要比左边模糊一些。为了解决这个问题，可以在创建EffectComposer时加入WebGLRenderTargert：

const renderTarget = new Three.WebGLRenderTarget(
  window.innerWidth,
  window.innerHeight,
  {
    minFilter: Three.LinearFilter,
    magFilter: Three.LinearFilter,
    format: Three.RGBAFormat,
    colorSpace: Three.SRGBColorSpace, // 重新设定颜色空间
  }
);
// 创建effect后处理器
// const composer = new EffectComposer(renderer);
const composer = new EffectComposer(renderer, renderTarget);

加上即可。如果加不加感觉效果不大的可以不加(比如在加一个描边啥的场景里面，加入描边的模型达到预期，但是其他的模型可能会变得比较模糊，看起来像是眼睛花了)。

2.常见的后处理通道介绍

1.EffectComposer

import { EffectComposer } from 'three/addons/postprocessing/EffectComposer.js';
// 构造函数
EffectComposer(renderer: WebGLRenderer, renderTarget?: WebGLRenderTarget)

renderer: 用于渲染场景的渲染器。
renderTarget: （可选）EffectComposer内部使用的预配置渲染目标。

EffectComposer的基本工作流程如下：

创建一个EffectComposer实例。
添加渲染目标和一系列的Pass。
在渲染循环中调用composer的render方法。

基础使用：

import { EffectComposer } from 'three/addons/postprocessing/EffectComposer.js';
import { RenderPass } from "three/examples/jsm/postprocessing/RenderPass.js";

const renderTarget = new Three.WebGLRenderTarget(
  window.innerWidth,
  window.innerHeight,
  {
    minFilter: Three.LinearFilter,
    magFilter: Three.LinearFilter,
    format: Three.RGBAFormat,
    colorSpace: Three.SRGBColorSpace, // 重新设定颜色空间
  }
);

const composer = new EffectComposer(renderer, renderTarget); // 后者可选
const renderPass = new RenderPass(scene, camera); // 创建一个渲染通道
composer.addPass(renderPass); // 将渲染通道加到composer中

2.RenderPass

RenderPass通道的作用是把场景和相机作为参数传入，获得场景的渲染结果，不对渲染结果做特定处理。简单说就是RenderPass用来生成第一张原始图，用来传给后面通道使用，所以一般RenderPass会作为第一个通道

renderToScreen属性：默认值是false，true将处理的结果保存到帧缓冲区，false直接显示在canvas画布上面。

（以为我漏了3？其实是辉光的Pass）

4.OutlinePass实现描边发光效果

import { OutlinePass } from "three/examples/jsm/Addons.js";
// 传入长宽、场景、相机
const v2 = new Three.Vector2(container.clientWidth, container.clientHeight);
const outlinePass = new OutlinePass(v2, scene, camera)
// 将此通道结果渲染到屏幕
outlinePass.renderToScreen = true
// OutlinePass相关属性设置
PaoutlinePassss.visibleEdgeColor = new Three.Color(76, 148, 156) // 可见边缘的颜色
outlinePass.hiddenEdgeColor = new Three.Color(0, 1, 0) // 不可见边缘的颜色
outlinePass.edgeGlow = 1.0 // 发光强度
outlinePass.usePatternTexture = false // 是否使用纹理图案
outlinePass.edgeThickness = 2.0 // 边缘浓度
outlinePass.edgeStrength = 2.0  // 边缘的强度，值越高边框范围越大
outlinePass.pulsePeriod = 0 // 闪烁频率，值越大频率越低
// 一般生产环境中会配合鼠标事件，来改变selectedObjects，使选中的物体描边，也可以初始就指定，作为第四个参数传进去
outlinePass.selectedObjects = [需要添加外边框的网格模型]
// 将通道加入组合器
composer.addPass(outlinePass)

5.GlitchPass闪屏效果

import { GlitchPass } from "three/examples/jsm/Addons.js";
// 初始化通道
const glitchPass = new GlitchPass()
// 将此通道结果渲染到屏幕
glitchPass.renderToScreen = true
// 把通道加入到组合器
composer.addPass(glitchPass)

6.FXAAShader和SMAAPass抗锯齿通道

// FXAA抗锯齿Shader
import { FXAAShader } from "three/addons/shaders/FXAAShader.js";
// SMAA抗锯齿通道
import { SMAAPass } from "three/addons/postprocessing/SMAAPass.js";

const FXAAPass = new ShaderPass(FXAAShader);
const pixelRatio = renderer.getPixelRatio();
FXAAPass.uniforms.resolution.value.x = 1 / (window.innerWidth * pixelRatio);
FXAAPass.uniforms.resolution.value.y = 1 / (window.innerHeight * pixelRatio);
composer.addPass(FXAAPass);

const pixelRatio = renderer.getPixelRatio();
const smaaPass = new SMAAPass(
  window.innerWidth * pixelRatio,
  window.innerHeight * pixelRatio
);
composer.addPass(smaaPass);

二者使用其中的一个就行，个人推荐FXAAShader通道。

7.GammaCorrectionShader伽马校正通道

import { GammaCorrectionShader } from "three/addons/shaders/GammaCorrectionShader.js";

// 创建伽马校正通道
const gammaPass = new ShaderPass(GammaCorrectionShader);
composer.addPass(gammaPass);

目前来看，这个通道可以很好校正因为其他shader导致的颜色变化。

8.ShaderPass

作用是将一个自定义的着色器应用到渲染结果上，接收一个着色器(Shader)作为输入，并将其运用到当前的渲染帧上。写法上应该参照的是CopyShader的写法（本身就是用于拷贝已有的渲染结果的！）：

import { CopyShader } from "three/examples/jsm/shaders/CopyShader.js"; // 传入了CopyShader着色器，用于拷贝渲染结果
import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass.js';

// 这里展示一些内容，以及自己增加的东西
const shader = {
  uniforms: {
    tDiffuse: { value: null },
    opacity: { value: 1.0 },
    uStrength: {value: 0} // 这个是自己添加的
  },
  vertexShader: `
    varying vec2 vUv;
        void main() {
            vUv = uv;
            gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
        }
  `,
  fragmentShader: `
    uniform float opacity;
        uniform sampler2D tDiffuse;
        varying vec2 vUv;
        void main() {
            vec4 texel = texture2D( tDiffuse, vUv );
            gl_FragColor = opacity * texel;
            if(vUv.x < 0.5) gl_FragColor = vec4(gl_FragColor.rgb, 0.8); // 这一行是自己添加的，表示左半边的片元透明度都变成了0.8，右半边不变
        }
  `,
};
const shaderPass = new ShaderPass(shader);
composer.addPass(shaderPass);
shaderPass.uniforms.uStrength.value = 2.0; // 调整自定义参数

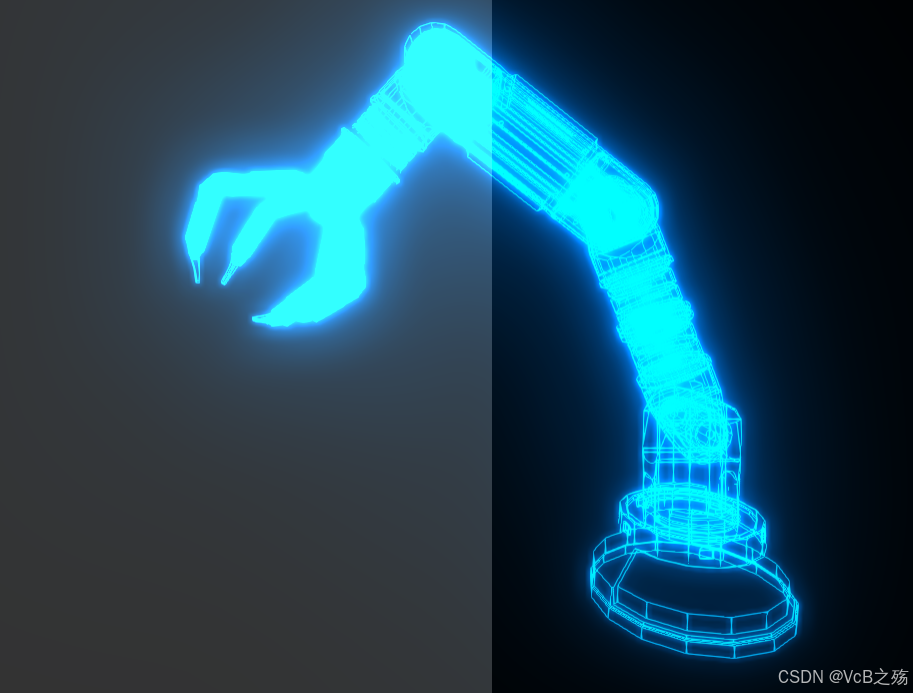

效果就是：

(左边和右边分庭抗礼)

9.OutputPass

主要作用是将最终的处理结果渲染到屏幕上，一般放在composer的最后一个通道上。(不加好像也没啥大问题)

import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass.js';

// 添加 OutputPass
const outputPass = new OutputPass();
composer.addPass(outputPass);

3.比较一些Pass的效果

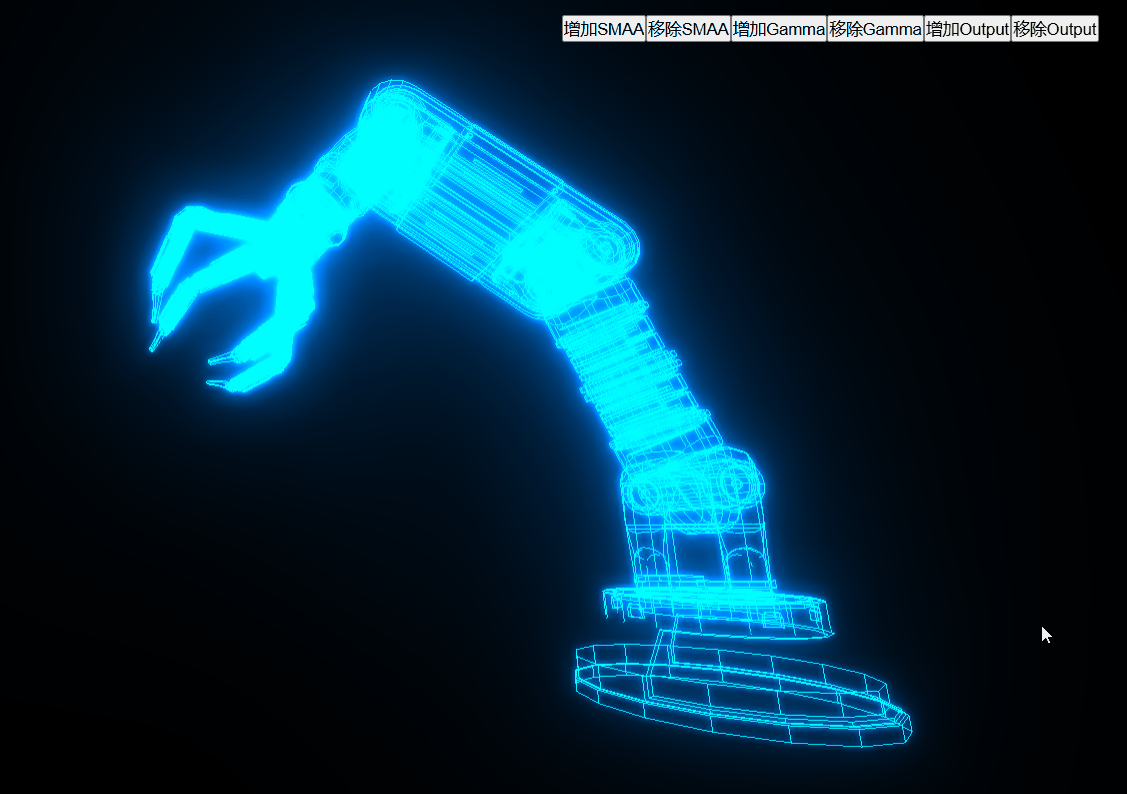

结合这个线条模型，比较在辉光特效下，SMAAPass、Gamma通道、OutputPass之间对结果的影响：

添加了WebGLRenderTarget之后，SMAAPass通道的效果微乎其微(最少这个模型中看不太出来)，Gamma通道可以增强效果(而且对于颜色校正也很有帮助)，输出Pass也可以增强效果(原因不明)。

总结

以辉光效果通道为引子，整理介绍了一些常见的后处理通道和使用方法，并比较了一些通道对于辉光效果的作用。

别怕懒，多尝试，总归能找到比较合适的！！！

(PS: 有讲的不对的不好的地方，欢迎指正！！)

(PPS: 坚持学习，做大做强)

PPPS：附上源码：

<template>
  <div id="bloom" ref="bloomRef"></div>
  <div id="btnBox">
    <button @click="handleAddPass">增加SMAA</button>
    <button @click="handleRemovePass">移除SMAA</button>
    <button @click="handleAddGamma">增加Gamma</button>
    <button @click="handleRemoveGamma">移除Gamma</button>
    <button @click="handleAddOutput">增加Output</button>
    <button @click="handleRemoveOutput">移除Output</button>
  </div>
</template>

<script lang="ts" setup>
import * as Three from "three";
import { ref, onMounted } from "vue";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls.js";
import { GLTFLoader } from "three/examples/jsm/Addons.js";
import { EffectComposer } from "three/examples/jsm/postprocessing/EffectComposer.js";
import {
  SMAAPass, // 抗锯齿通道
  OutputPass, // 输出通道
  UnrealBloomPass, // 泛光通道，感觉这个只能在暗色的场景里面使用，针对明亮的物体，发光
  ShaderPass, // 自定义shader通道
  RenderPass, // 渲染通道
  GammaCorrectionShader, // 伽马颜色校正后处理Shader
} from "three/examples/jsm/Addons.js";

const bloomRef = ref();

const scene = new Three.Scene();

const camera = new Three.PerspectiveCamera(
  80,
  window.innerWidth / window.innerHeight,
  0.1,
  1000
);
camera.position.set(0, 80, 100);
camera.lookAt(0, 0, 0);

const ambientLight = new Three.AmbientLight(0xffffff, 2);
scene.add(ambientLight);

const createLine = (model: Three.Mesh) => {
  const edges = new Three.EdgesGeometry(model.geometry, 20);
  const line = new Three.LineSegments(
    edges,
    new Three.LineBasicMaterial({
      color: new Three.Color(0x00bfff),
    })
  );
  const quar = new Three.Quaternion();
  const pos = new Three.Vector3();
  const scale = new Three.Vector3();
  model.getWorldPosition(pos);
  model.getWorldQuaternion(quar);
  model.getWorldScale(scale);
  line.scale.copy(scale);
  line.position.copy(pos);
  line.quaternion.copy(quar);
  return line;
};

new GLTFLoader().load("/manipulator.glb", (glb) => {
  const model = glb.scene.children[0];
  const lightGroup = new Three.Group();
  model.traverse((child) => {
    if (child.isMesh) {
      const line = createLine(child);
      lightGroup.add(line);
    }
  });
  scene.add(lightGroup);
  lightGroup.scale.set(20, 20, 20);
});

const renderer = new Three.WebGLRenderer({
  antialias: true,
  logarithmicDepthBuffer: true,
});
renderer.setPixelRatio(window.devicePixelRatio); // 设置设备像素比，避免渲染模糊问题
const renderTarget = new Three.WebGLRenderTarget(
  window.innerWidth,
  window.innerHeight,
  {
    minFilter: Three.LinearFilter,
    magFilter: Three.LinearFilter,
    format: Three.RGBAFormat,
    colorSpace: Three.SRGBColorSpace, // 重新设定颜色空间
  }
);

// 创建effect后处理器
// const composer = new EffectComposer(renderer);
const composer = new EffectComposer(renderer, renderTarget);
composer.setSize(window.innerWidth, window.innerHeight); // 设置大小
composer.setPixelRatio(window.devicePixelRatio); // 设置像素比
// 渲染通道
const renderPass = new RenderPass(scene, camera);
composer.addPass(renderPass); // 添加
const v2 = new Three.Vector2(window.innerWidth, window.innerHeight);
const unrealBloomPass = new UnrealBloomPass(v2, 1.5, 0.5, 0);
nrealBloomPass.renderToScreen = true;
composer.addPass(unrealBloomPass);
// 创建伽马颜色矫正通道
const gammaPass = new ShaderPass(GammaCorrectionShader);
composer.addPass(gammaPass);

const shader = {
  uniforms: {
    tDiffuse: { value: null },
    opacity: { value: 1.0 },
  },
  vertexShader: `
    varying vec2 vUv;
		void main() {
			vUv = uv;
			gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
		}
  `,
  fragmentShader: `
    uniform float opacity;
		uniform sampler2D tDiffuse;
		varying vec2 vUv;
		void main() {
			vec4 texel = texture2D( tDiffuse, vUv );
			gl_FragColor = opacity * texel;
      if(vUv.x < 0.5) gl_FragColor = vec4(gl_FragColor.rgb, 0.8);
		}
  `,
};
const shaderPass = new ShaderPass(shader);
// composer.addPass(shaderPass);
// 创建SMAA抗锯齿通道
const pixelRatio = renderer.getPixelRatio();
const smaaPass = new SMAAPass(
  window.innerWidth * pixelRatio,
  window.innerHeight * pixelRatio
);
composer.addPass(smaaPass);
// 创建输出通道，防止点击发光后场景颜色变暗
const outputPass = new OutputPass();
composer.addPass(outputPass);

const handleAddPass = () => {
  composer.addPass(smaaPass);
  console.log(composer.passes);
};
const handleRemovePass = () => {
  composer.removePass(smaaPass);
  console.log(composer.passes);
};
const handleAddGamma = () => {
  composer.addPass(gammaPass);
  console.log(composer.passes);
};
const handleRemoveGamma = () => {
  composer.removePass(gammaPass);
  console.log(composer.passes);
};
const handleAddOutput = () => {
  composer.addPass(outputPass);
  console.log(composer.passes);
};
const handleRemoveOutput = () => {
  composer.removePass(outputPass);
  console.log(composer.passes);
};

const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, 0, 0);

const loop = () => {
  composer.render();
  requestAnimationFrame(loop);
};

onMounted(() => {
  renderer.setSize(bloomRef.value.clientWidth, bloomRef.value.clientHeight);
  bloomRef.value.appendChild(renderer.domElement);
  loop();
});
</script>

<style lang="scss" scoped>
#bloom {
  width: 100vw;
  height: 100vh;
}
#btnBox {
  position: fixed;
  top: 20px;
  right: 50px;
  cursor: pointer;
}
</style>
