英飞凌——飞行时间的工作原理是什么？

着眼于最新趋势，本期英家大咖将由来自英飞凌电源与传感事业部的ToF专家技术团队来科普——飞行时间ToF 传感器的工作原理，以及是如何在应用领域开辟无限新可能的。

ToF是Time of Flight的简写，直译为飞行时间的意思。所谓飞行时间法3D成像，是通过给目标连续发送光脉冲，然后用传感器接收从物体返回的光，通过探测光脉冲的飞行（往返）时间来得到目标物距离。

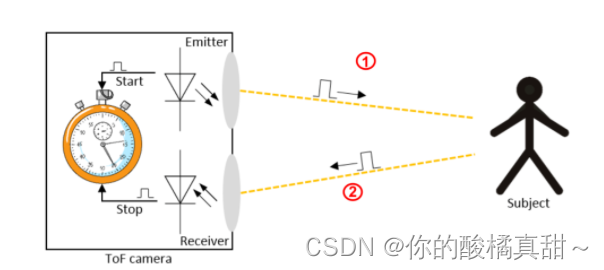

光发射出去后，会被物体反射回来，并且被相机检测到。

根据检测距离的不同，发射的光①与反射回来的光②会有时间差。

由于光速是恒定的，所以距离可以通过这个时间差来进行计算：

目前市面上的 ToF 产品按技术路线可以分为两大类：

1.d
