FAT32文件系统解析：

首先，打开U盘，现在基本都是NTFS文件系统，重新在网上买了一个FAT32的U盘：

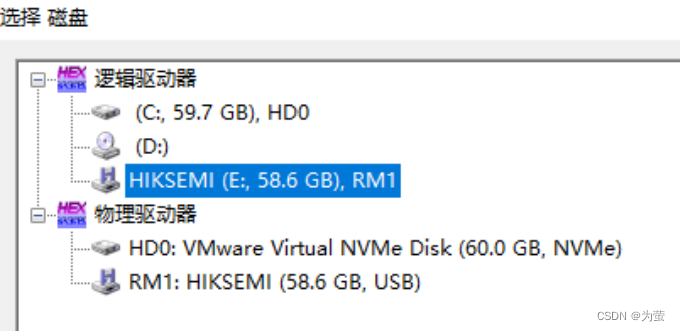

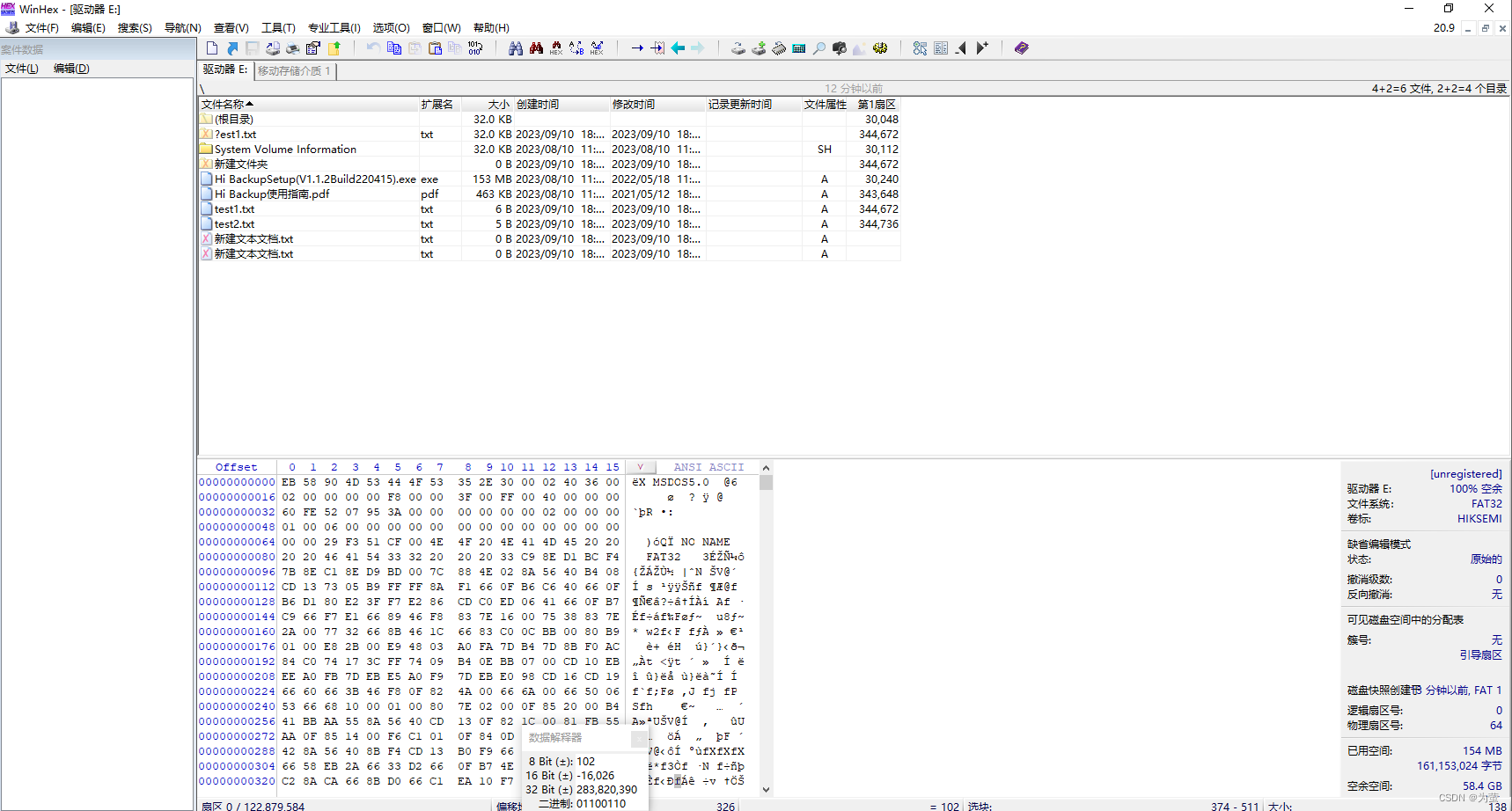

用winhex打开其逻辑磁盘：

然后根据分析分析：

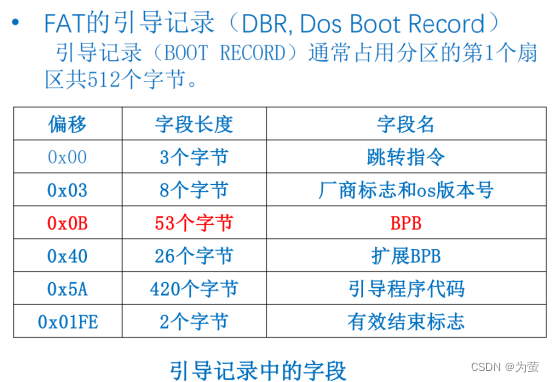

首先是DBR部分：

FAT引导记录的前3个字节是跳转指令（Jump Instruction），用于跳转到引导代码的执行位置。这个指令告诉系统在引导记录中的哪个位置开始执行代码。它通常是一个无条件跳转指令，将控制权转移到引导代码的起始位置。

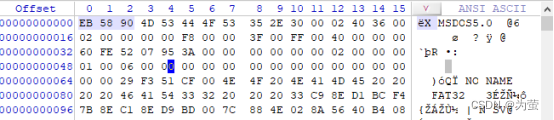

如果FAT引导记录的00号、01号、02号字节存储的是0xEB、0x58、0x90，代表这是一个有效的FAT引导记录的跳转指令。这个跳转指令告诉系统在引导记录中的哪个位置开始执行代码。具体解释如下：

00号字节（0xEB）是跳转指令的操作码，表示无条件跳转。

01号字节（0x58）是跳转指令的目标地址的相对偏移量。在这种情况下，偏移量为0x58，表示跳转到引导记录的第88个字节处。

02号字节（0x90）是NOP指令，用于填充指令的长度。

所以，这个跳转指令告诉系统从引导记录的第88个字节处开始执行代码。

OEM名称（OEM Name）：引导记录的第3到第10字节是OEM名称，用于标识制造商或开发商。它通常是一个8字节的字符串，如"MSDOS5.0"。

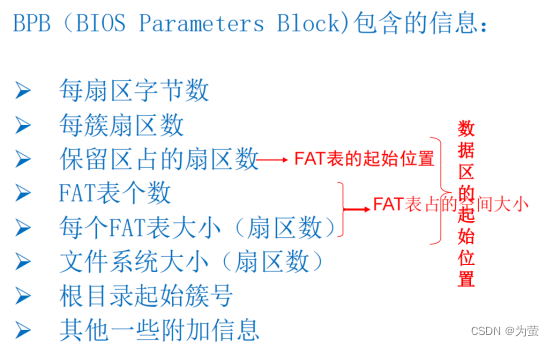

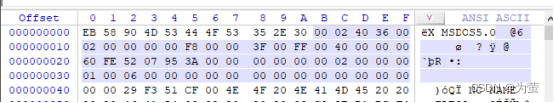

BPB字段：

前两个字节为0x0200：十进制为512，也就是每个扇区512个字节。

后一个字节为0x40：十进制64，也就是每簇64个扇区，32768个字节，32kB大小

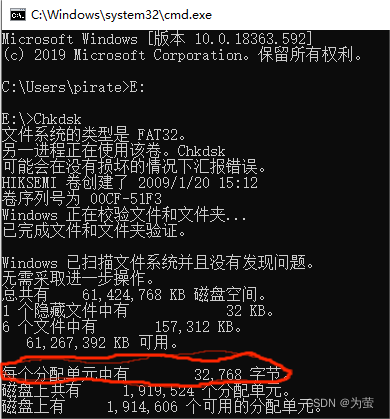

用“Chkdsk”命令查看信息中可以对应:

之后的两个字节为0x0036：十进制为54，也就是FAT表起始位置为第54个扇区处

之后的两个字节为0x02：十进制为2，也就是有两个FAT表，第二个表为第一个表的备份

之后的两个字节，为根目录项数，FAT32以突破该限制，无效，故为0x0000

之后的两个字节，为扇区总数，小于32M使用，故为0x0000

之后的一个字节，为存储介质描述负，为0xF8，表示该FAT32文件系统的存储介质是一个固定磁盘

之后的两个字节，为每FAT表占用扇区数 ，小于32M使用，故为0x0000

之后的两个字节0x003F，为逻辑每磁道扇区数

之后的两个字节0x00FF，为逻辑磁头数

之后的四个字节0x00000040，为系统隐含扇区数

之后的四个字节0x0752FE60，为扇区总数，大于32M使用

之后的四个字节0x00003A95，为每FAT表扇区数，大于32M使用

之后的两个字节0x0000，标记

之后的两个字节0x0000，版本（通常为0）

之后的四个字节0x00000002，根目录起始簇

之后的两个字节0x0001，Boot占用扇区数

之后的两个字节0x0006，备份引导扇区位置

之后的十四个字节，为保留字段

之后的一个字节0x29，为扩展引导标记

之后的四个字节0x00CF51F3,为序列号

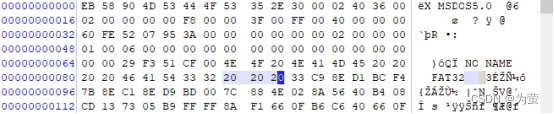

之后的十个字节0x202020454D414E204F4E,为卷标，转成字符即“NO NAME”

之后的八个字节0x2020203233544146，文件系统，转成字符即“FAT32”

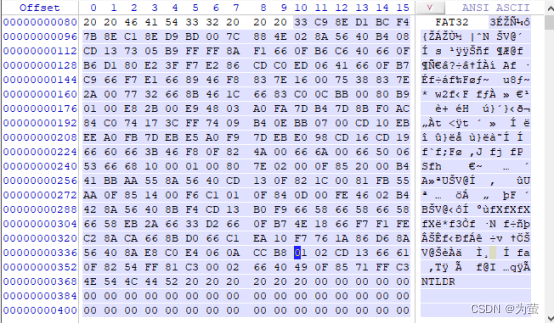

引导程序代码：

有效结束标志：

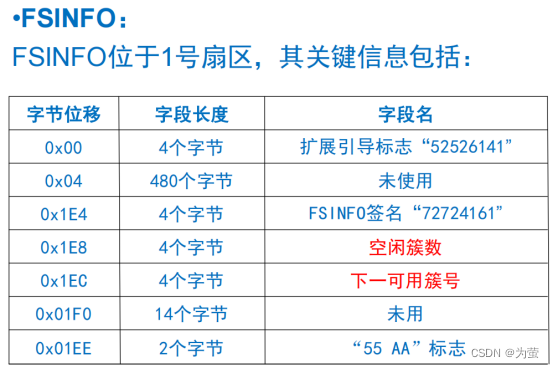

第二是FSINFO部分：

前四个字节就是扩展引导标志，前面就是0xAA55

在0x3E4，也就是偏移为0x1E4的地方是签名，之后的四个字节0x001D36EE，为空闲簇数，在引导区中可知一个簇32K，经计算，有58G空间，而属性中标识：基本是准的

后四个字节0x00001338为下一个可用簇号

之后为14字节的未用部分，为全0，之后即是0x55AA的结束标志

第三是FAT表部分：

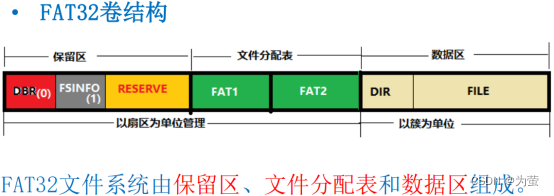

由引导记录中的BPB结构可知，整个保留区（也就是DBR+FSINFO）占54个扇区，共27648个字节，故可找到FAT表的起始部分：

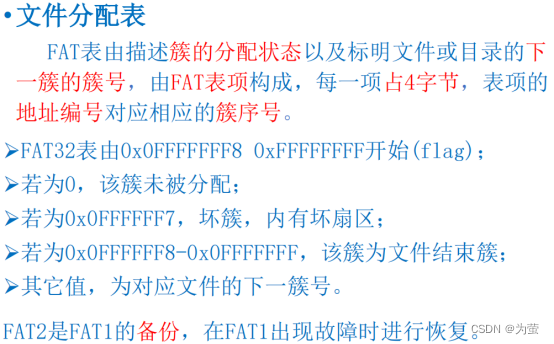

FAT表访问是几号簇中填的谁下一个簇就是谁

首先0号簇和1号簇中的

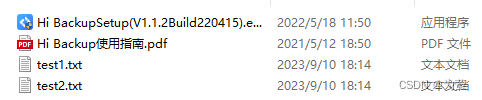

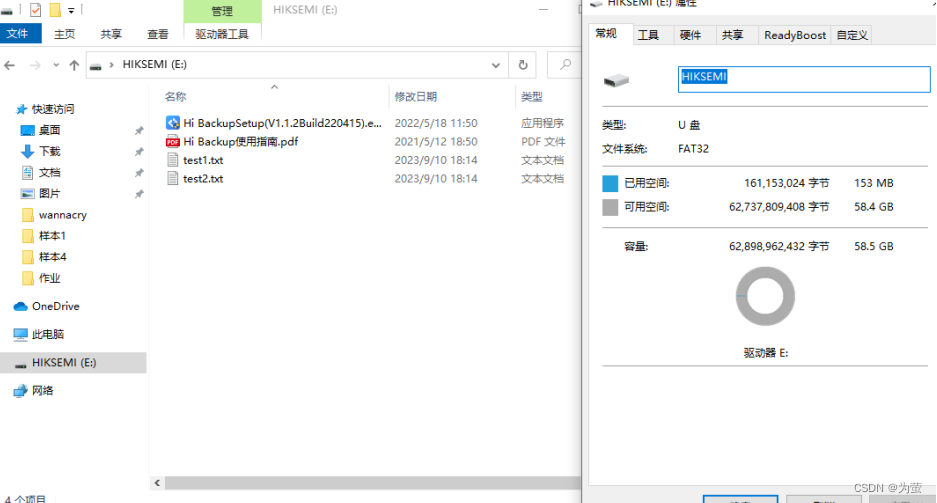

为FAT的开始标识，通常2号簇为根目录，其号为0xFFFFFFF,即为根目录大小占一个簇，而此时我们的U盘中只有四个文件：

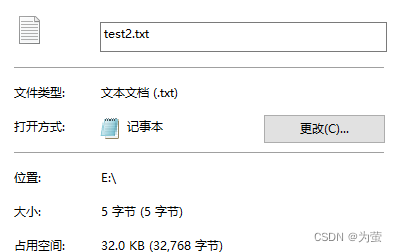

而其中test1.txt和test2.txt大小仅占32k（一个簇）：

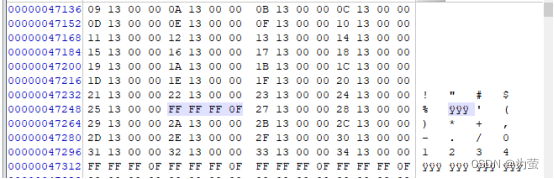

所以在FAT表中就是第三号簇和第四号簇，我们可以发现，第五号簇中填的第六个，以此类推，一直向下找，找到这个文件的结束符号：

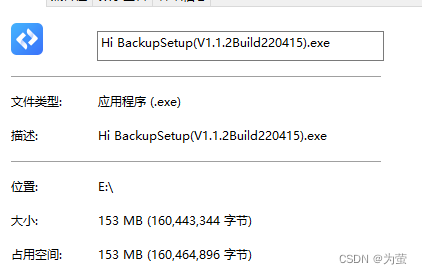

从第五号簇到这部分就是我们最大的那个exe：

之后的这部分就是剩余的PDF的簇区间：

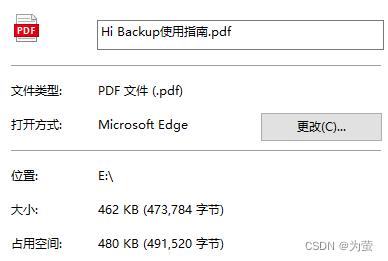

可知PDF文件大小：

在winhex中刚好占有15个簇。

FAT表至此结束，之后的就是未分配的空间，故全为0。
