OSPF开放式最短路径优先协议实验（HCIApx5down）

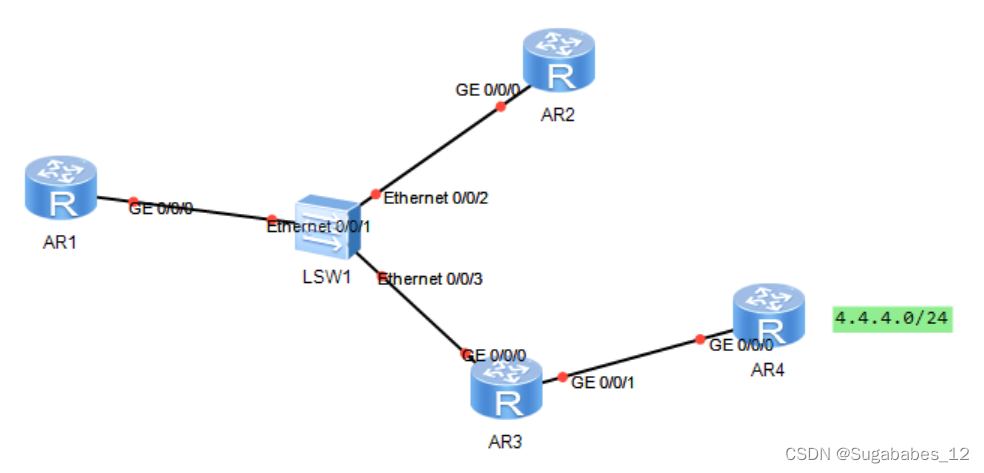

一、实验要求

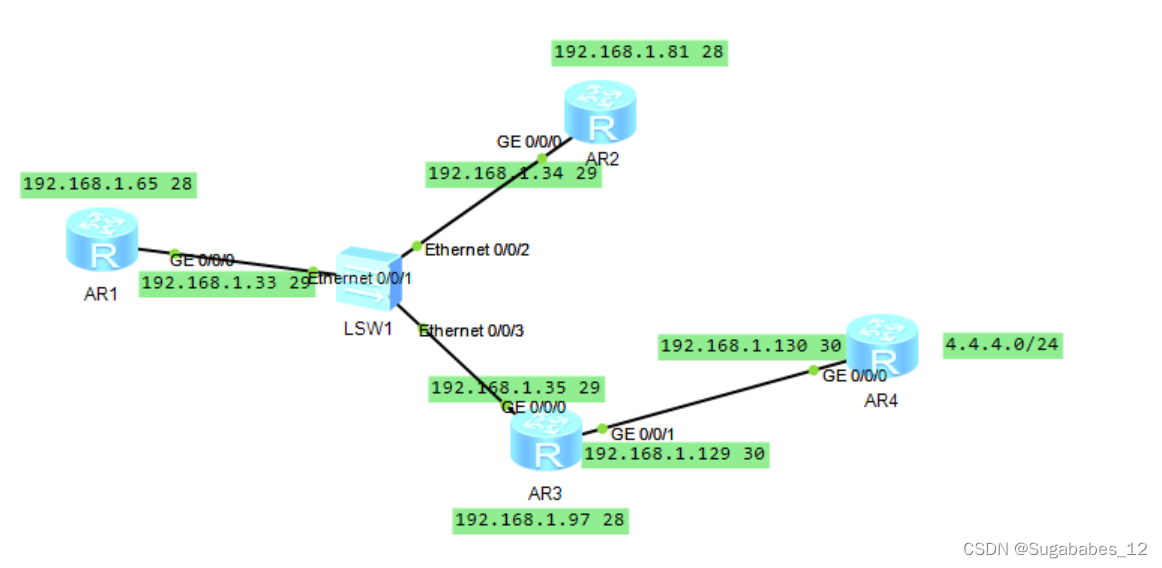

1、R1-R3为区域0，R3-R4为区域1，其中R3的环回压在区域0

2、R1-R3中R3为DR设备，没有BDR

3、R4环回地址已固定，其他所有网段使用192.168.1.0/24进行合理分配

4、R4环回不能宣告，全网可达，保障更新安全，避免环路，减少路由条目数量

二、网络部署配置

1.IP地址规划

两个广播域 两个区域（依照区域划分）

192.168.1.0/24：

192.168.1.0/25 area0 →

①192.168.1.0/27 点到点骨干→/30（此图中不需要点到点骨干）

②192.168.32/27 MA骨干→/29√（有三个需要配置的IP，三个路由器与交换机间链路）   ③192.168.1.64/27 用户（三个环回） 192.168.1.64/28√ 192.168.1.80/28√

④192.168.1.96/27 用户 192.168.1.96/28√ 192.168 1.112/28（最后一个留作备用）

192.168.1.128/25 area1→

①192.168.1.128/27 点到点骨干→/30√

②192.168.1.160/27 MA骨干→/29（仅一个骨干，用①/②都可以）

③192.168.1.192/27

④192.168.1.224/27

2.给各个路由器配环回地址以及骨干链路的地址。（题目不提环回默认每个路由器一个环回）

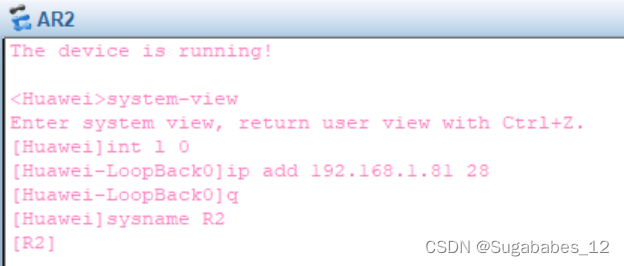

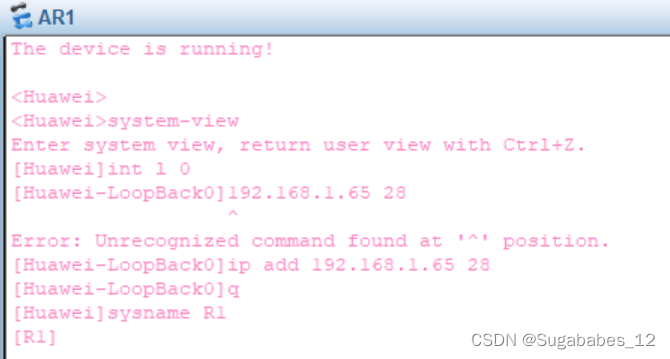

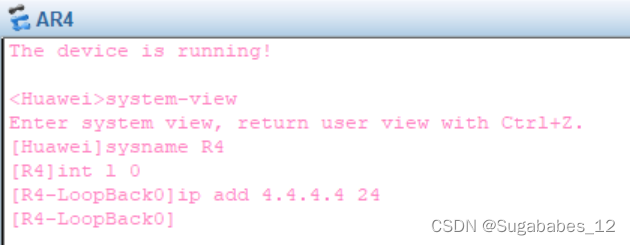

（1）环回地址配置

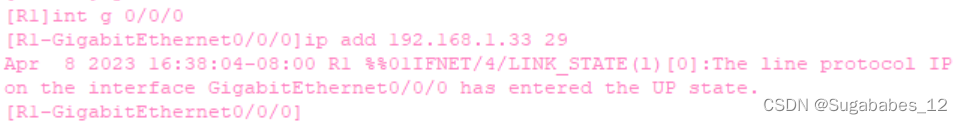

（2）骨干链路地址配置

 R1：

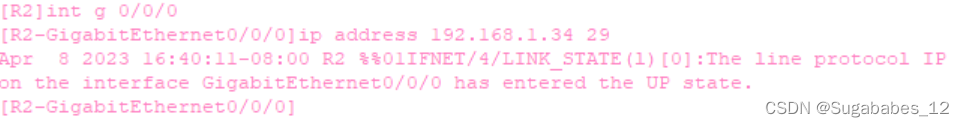

R2：

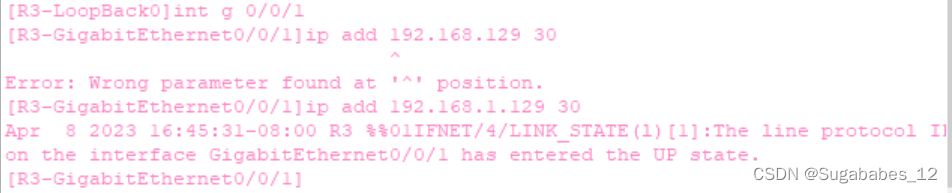

R3：

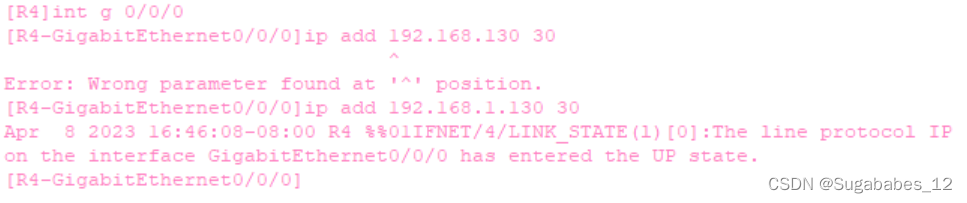

R4：



3.整个网络运行OSPF，进行宣告

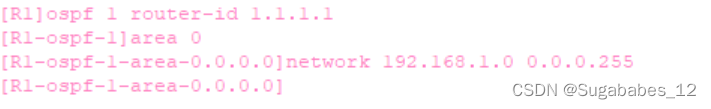

R1上两个接口都在area0，直接给一个网段包含两个接口，两个接口上两个IP1.33和1.65→192.168.1.0 0.0.0.255（使用反掩码）

R2同R1

R3上有两个接口在一个区域，一个接口在另一个区域，分区域宣告（具体）

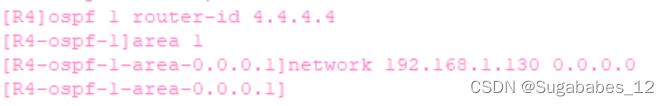

R4上环回的接口不可宣告到OSPF中，仅宣告1.130

 R1：

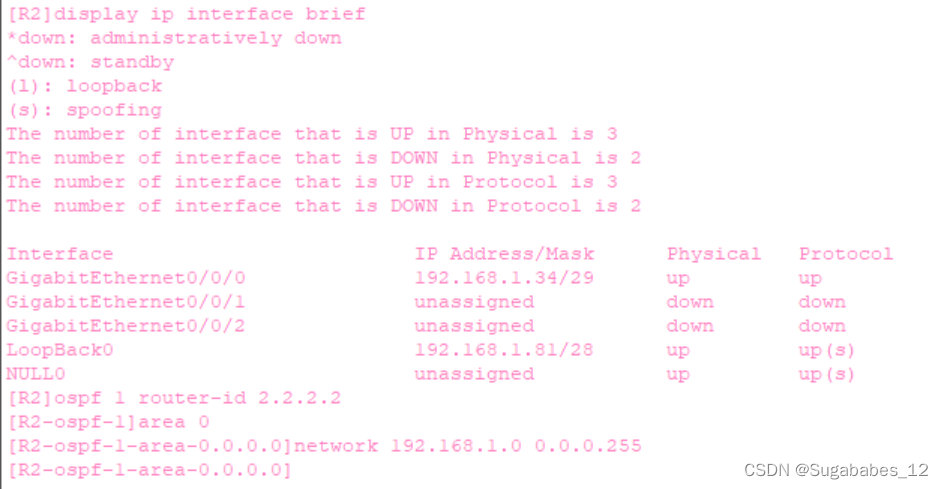

R2：

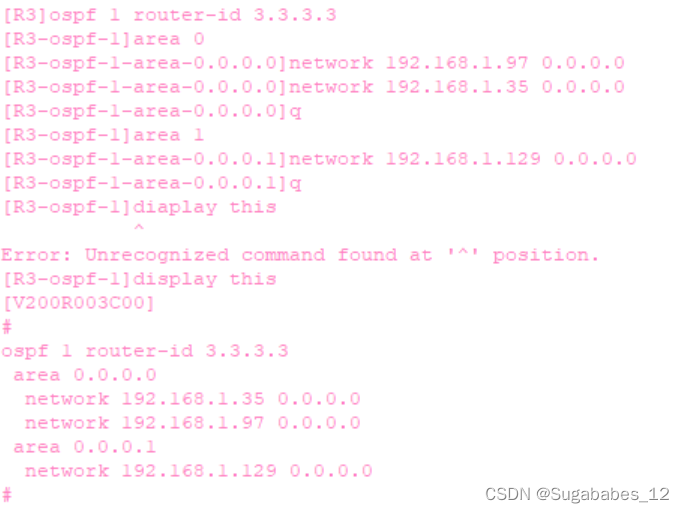

R3：

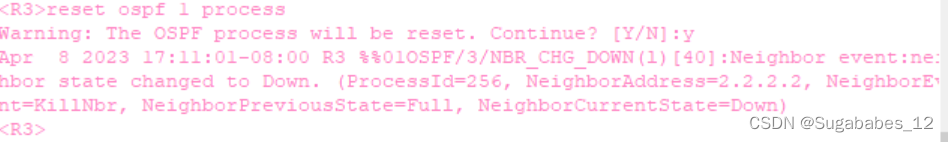

清除OSPF进程





R4：

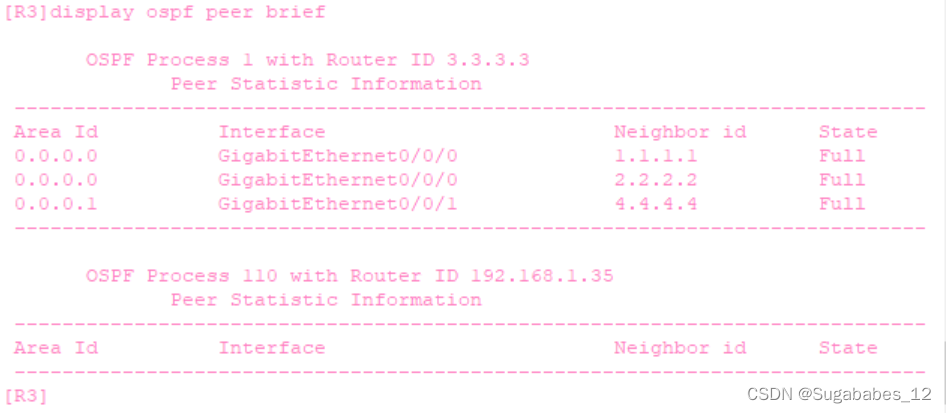

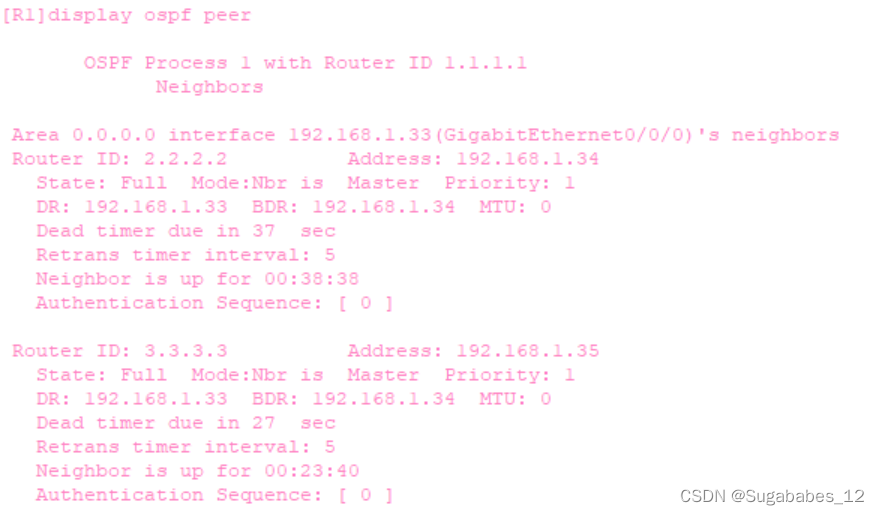

OSPF配置完成后，验证选择R3，并查看摘要：

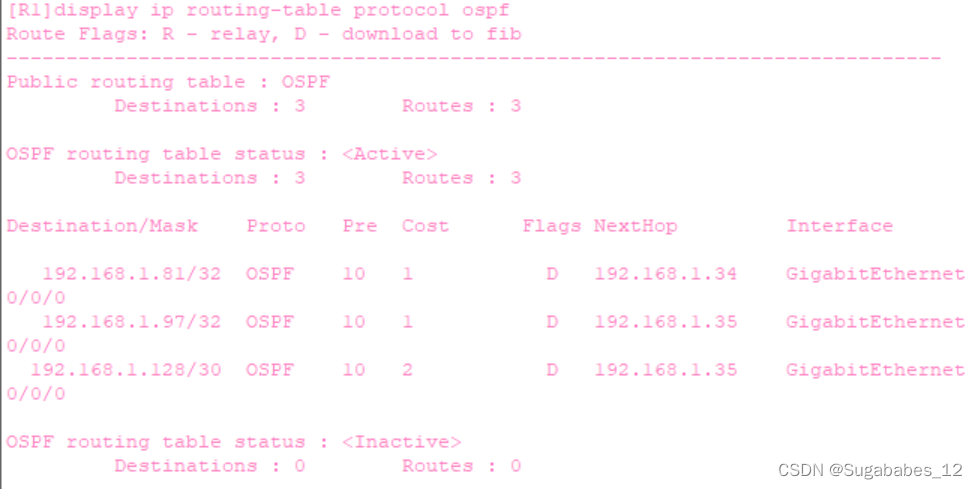

 在R1上查看通过OSPF所学习到的路由（R1要学习R2、R3环回以及R3R4间的链路共三条）：

4.R1-R3中R3为DR设备，没有BDR

两个区域内分别要选出一个DR。（R1R2R3选，R3R4选）

默认情况下，R1R2R3上，R3应该为BR（router id最大），R2为BDR（router id次大），R1最小，若不想要BDR，则让R1R2放弃选举。



(上图应该为DR：192.168.1.35，但是下面的图又正确了）

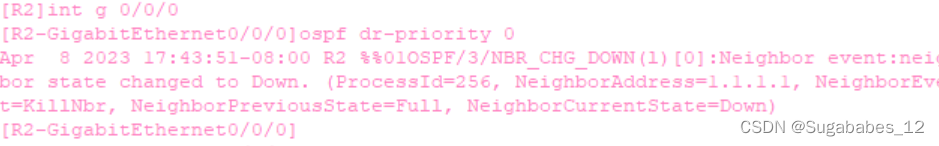

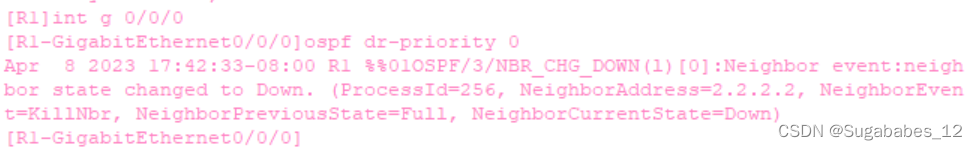

 在R1、R2上分别修改接口优先级为0：

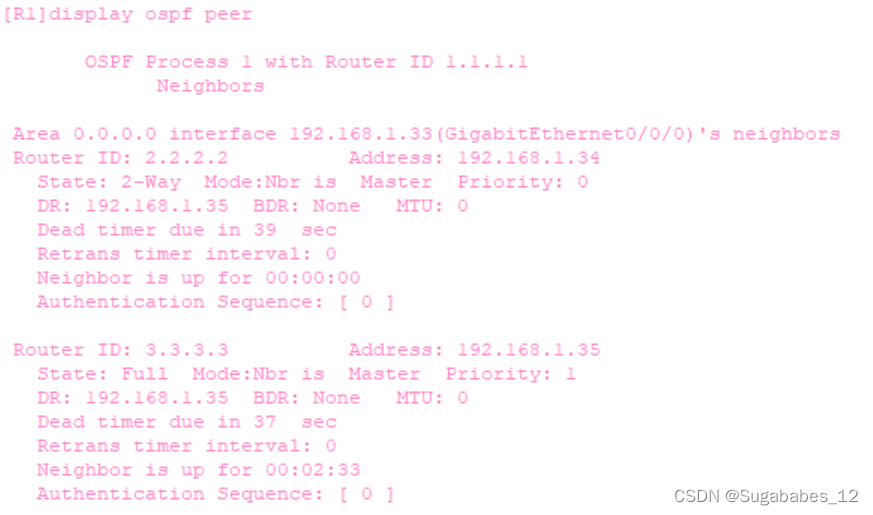

 此时，R1跟R2是35无BDR，跟R3也是35无BDR

 5.R4环回不能宣告，全网可达，保障更新安全，避免环路，减少路由条目数量

（1）不能宣告但是全网可达（缺省）

再去查看R1的路由表，会出现缺省，R1再去ping4.4.4.4，可达。

（2）保障更新安全（加密）

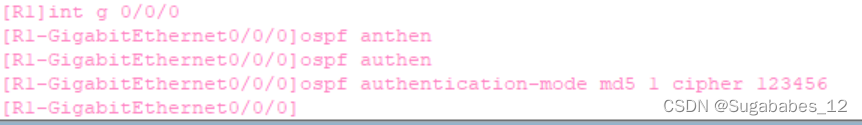

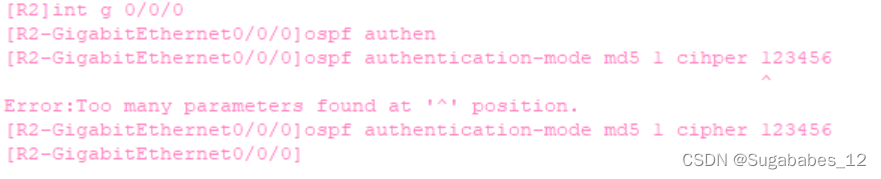

①R1R2R3之间加密

（若此时还没有给R2、R3加密，则会经过40s后会与R2、R3断开邻居关系，R1、R2、R3在同一个广播域，必须密码相同）





此时给R2、R3都加密后，R1会与R2、R3恢复邻居关系，R1R2只能是邻居（优先级为0，2-way），R1R3以及R2R3之间为邻接（full）

②R3R4之间加密

（3）避免环路，减少路由条目数量（先做汇总，后做空接口）

分别对两个区域进行汇总，但实际只需要将从a0→a1汇总为一条。

 ①汇总

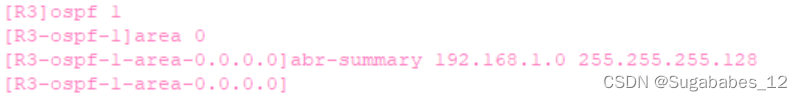

 在R3上汇总：

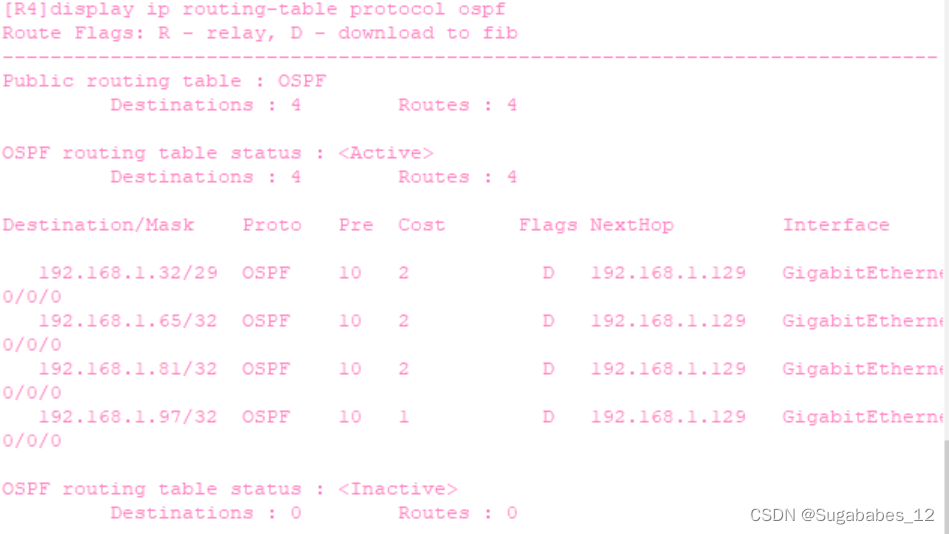

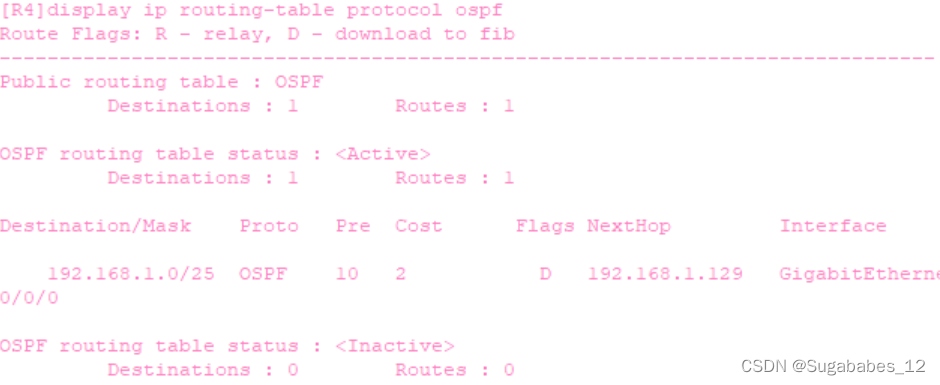

最后再查看R4的路由表（仅剩1条：一开始需要学a0的4条，现在只需要学习1条）：



 ②空接口防环（R4认为1.0/25找R3，但R3仅有四个，还有几个没用，在R1R2R3上找发现没有，会用缺省甩回来，成环）

此时，R4找此范围内不存在的网段，R3直接丢弃。
