本文介绍了如何在Android应用中利用复选框和点击事件控制灯泡和信号灯的亮暗切换。通过点击灯泡图像和选择单选按钮，可以实现灯泡的亮暗控制；勾选复选框则能控制信号灯的开关状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

复选框的应用

近日学习过程中，老师布置的一道实验题

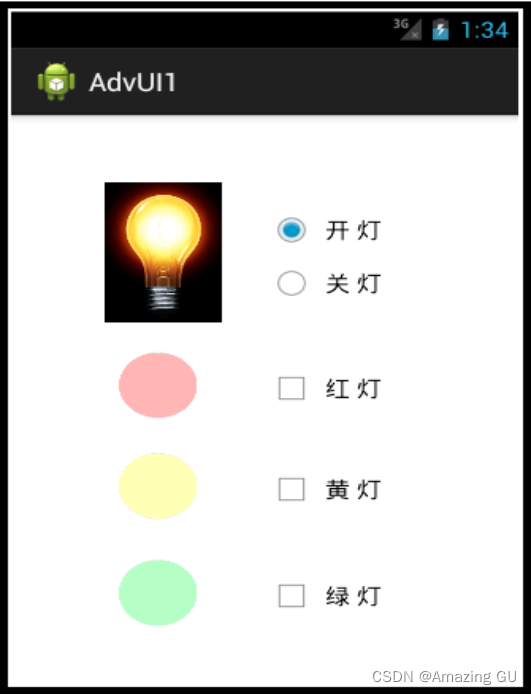

请选择合适的组件，添加点击事件实现如下效果。

点击灯泡图像，灯泡可在亮暗之间切换

选择灯泡右侧单选按钮，也可控制灯泡亮暗

勾选信号灯右侧复选框，可控制相应信号灯的点亮或关闭

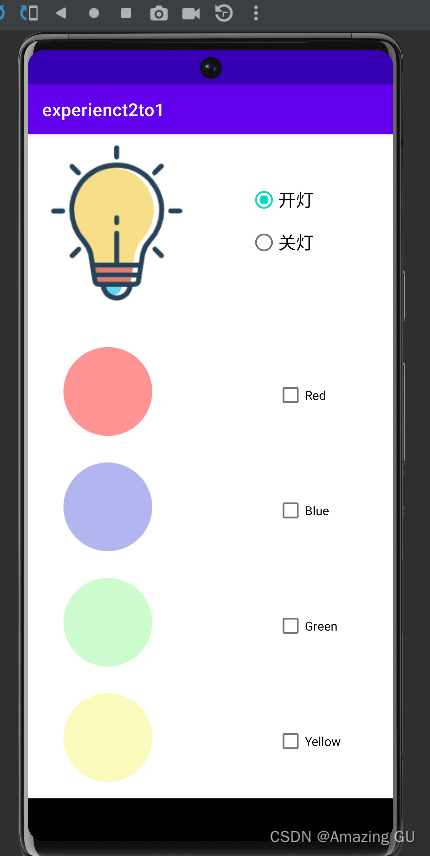

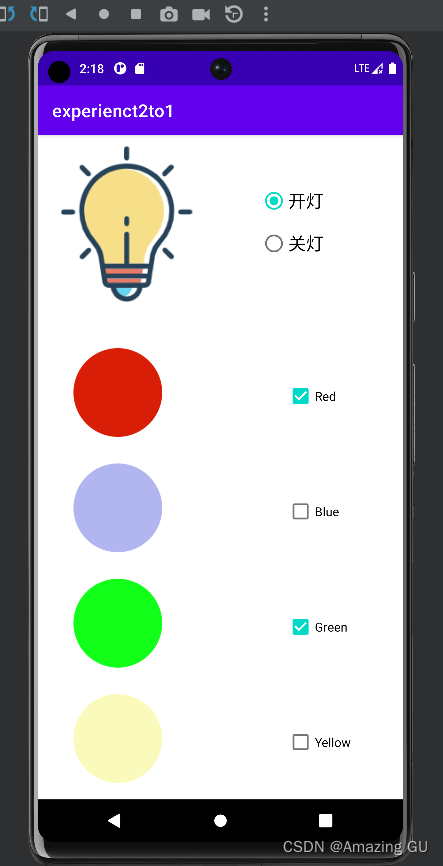

最终实验效果如图：

我的代码如下：

MainActivity：

package com.example.experienct2to1;
import androidx.appcompat.app.AppCompatActivity;
import android.annotation.SuppressLint;
import android.os.Bundle;
import android.widget.CheckBox;
import android.widget.CompoundButton;
import android.widget.ImageView;
import android.widget.RadioButton;
import android.widget.RadioGroup;
public class MainActivity extends AppCompatActivity
{
    private ImageView imageView;
    private int currentImage = 1;
    RadioButton Rb1, Rb2;
    RadioGroup Rg;@
    SuppressLint("MissingInflatedId")@ Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        CheckBox checkBox1 = findViewById(R.id.checkBox1);
        ImageView imageView1 = findViewById(R.id.imageView1);
        CheckBox checkBox2 = findViewById(R.id.checkBox2);
        ImageView imageView2 = findViewById(R.id.imageView2);
        CheckBox checkBox3 = findViewById(R.id.checkBox3);
        ImageView imageView3 = findViewById(R.id.imageView3);
        CheckBox checkBox4 = findViewById(R.id.checkBox4);
        ImageView imageView4 = findViewById(R.id.imageView4);
        imageView = findViewById(R.id.imageView);
        Rg = findViewById(R.id.Rg);
        Rb1 = findViewById(R.id.Rb1);
        Rb2 = findViewById(R.id.Rb2);
        Rg.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener()
        {@
            Override
            public void onCheckedChanged(RadioGroup radioGroup, int i)
            {
                if(Rb1.isChecked())
                {
                    imageView.setImageResource(R.drawable.image1);
                }
                else
                {
                    imageView.setImageResource(R.drawable.image2);
                }
            }
        });
        checkBox1.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener()
        {@
            Override
            public void onCheckedChanged(CompoundButton buttonView, boolean isChecked)
            {
                imageView1.setImageResource(isChecked ? R.drawable.red2 : R.drawable.red1);
            }
        });
        checkBox2.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener()
        {@
            Override
            public void onCheckedChanged(CompoundButton buttonView, boolean isChecked)
            {
                imageView2.setImageResource(isChecked ? R.drawable.blue2 : R.drawable.blue1);
            }
        });
        checkBox3.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener()
        {@
            Override
            public void onCheckedChanged(CompoundButton buttonView, boolean isChecked)
            {
                imageView3.setImageResource(isChecked ? R.drawable.green2 : R.drawable.green1);
            }
        });
        checkBox4.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener()
        {@
            Override
            public void onCheckedChanged(CompoundButton buttonView, boolean isChecked)
            {
                imageView4.setImageResource(isChecked ? R.drawable.yellow2 : R.drawable.yellow1);
            }
        });
    }
}

Xml代码：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.example.experienct2to1.MainActivity"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <ImageView
            android:id="@+id/imageView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:src="@drawable/image1" />

        <RadioGroup
            android:id="@+id/Rg"
            android:layout_marginLeft="50dp"
            android:layout_marginTop="50dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:orientation="vertical">

            <RadioButton
                android:checked="true"
                android:id="@+id/Rb1"
                android:text="开灯"
                android:textSize="20dp"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
            </RadioButton>

            <RadioButton
                android:id="@+id/Rb2"
                android:text="关灯"
                android:textSize="20dp"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
            </RadioButton>

        </RadioGroup>
    </LinearLayout>
    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="40dp"
        android:layout_marginLeft="40dp"
        android:orientation="horizontal">
        <ImageView
            android:id="@+id/imageView1"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:layout_below="@id/checkBox1"
            android:src="@drawable/red1" />

        <CheckBox
            android:id="@+id/checkBox1"
            android:layout_marginLeft="140dp"
            android:layout_marginTop="30dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Red" />
    </LinearLayout>


    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:layout_marginLeft="40dp"
        android:orientation="horizontal">
        <ImageView
            android:id="@+id/imageView2"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:layout_below="@id/checkBox2"
            android:src="@drawable/blue1" />

        <CheckBox
            android:id="@+id/checkBox2"
            android:layout_marginLeft="140dp"
            android:layout_marginTop="30dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Blue" />
    </LinearLayout>


    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:layout_marginLeft="40dp"
        android:orientation="horizontal">
        <ImageView
            android:id="@+id/imageView3"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:layout_below="@id/checkBox3"
            android:src="@drawable/green1" />

        <CheckBox
            android:id="@+id/checkBox3"
            android:layout_marginLeft="140dp"
            android:layout_marginTop="30dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Green" />
    </LinearLayout>


    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="30dp"
        android:layout_marginLeft="40dp"
        android:orientation="horizontal">
        <ImageView
            android:id="@+id/imageView4"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:layout_below="@id/checkBox4"
            android:src="@drawable/yellow1" />

        <CheckBox
            android:id="@+id/checkBox4"
            android:layout_marginLeft="140dp"
            android:layout_marginTop="30dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Yellow" />
    </LinearLayout>



</LinearLayout>
