在介绍CBAM（Convolutional Block Attention Module）之后，我们来看一下这个模块在多模态任务中的一个应用：《MM-UNet: A multimodality brain tumor segmentation network in MRI images》（2区），面向脑部肿瘤分割的多模态网络——MMNet。

本文重点讨论CBAM模块如何添加到网络中，对其作用进行简要分析。论文的主要任务是给定4种模态的MRI图像，设计了MMNet（多编码器、单解码器架构），最终预测得到4类别的分割结果。

值得注意的是，和之前博客中的讨论一致，CBAM模块在网络中起到通道注意和空间注意的作用（也就是让网络学习关注什么、关注哪里），而没有多模态数据融合的作用（论文中的多模态融合使用简单的“特征在通道维度进行concat”的操作实现，并没有使用fancy的多模态融合技术），笔者认为论文的名字应该更加强调通道注意和空间注意，而非多模态。（？

MMNet模型结构

简单介绍一下MMNet模型：

多编码器、单解码器：多编码器分别提取每个模态的特征，特征融合之后输入解码器，得到分割结果；
CBAM的应用：论文中将该模块叫做“Hybrid Attention block, HAB”，位于跳跃连接处；
ASPP模块：论文中叫“Dilated Convolution Block, DCB”，位于编码层之间，捕获多尺度特征。

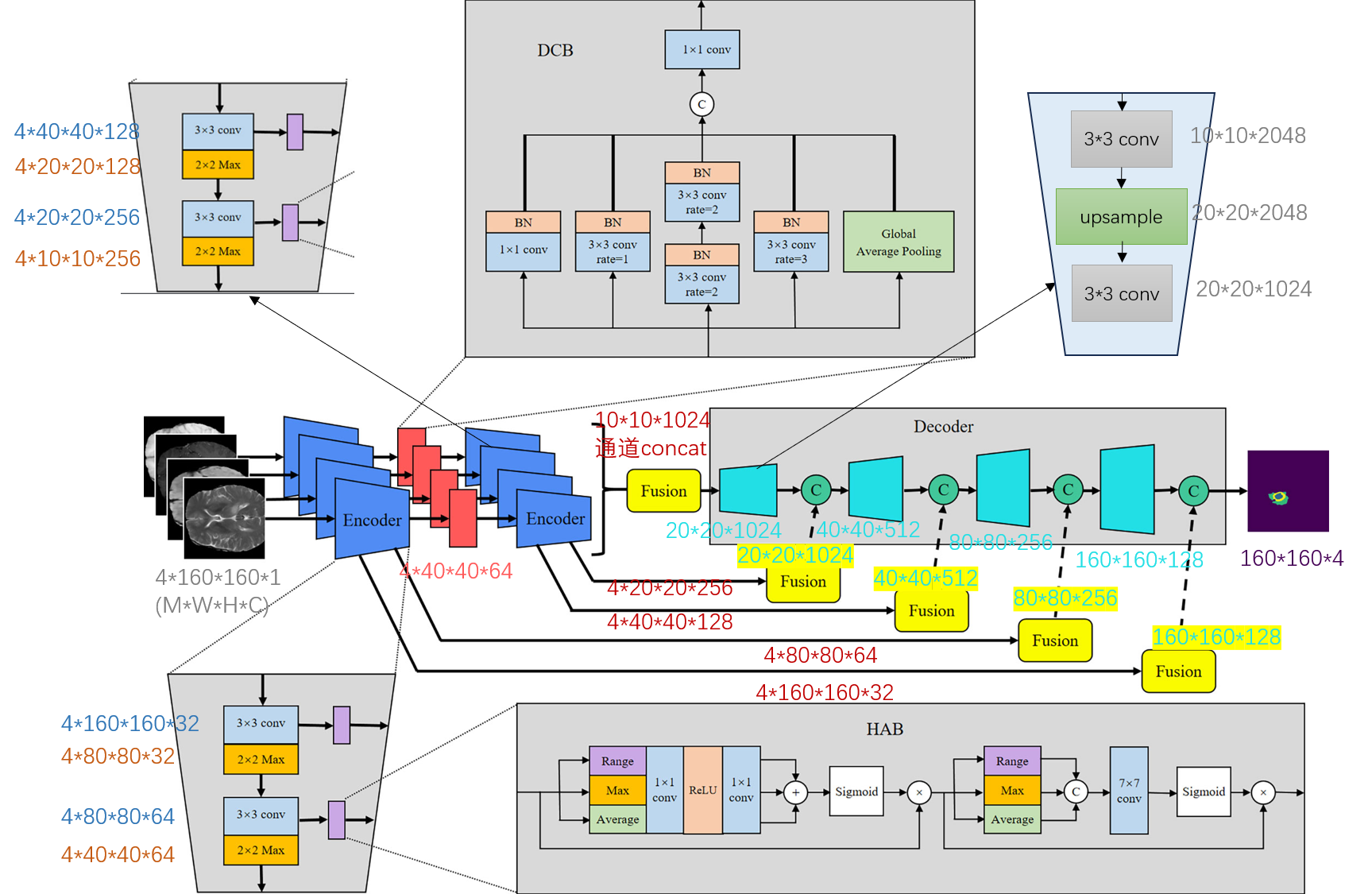

模型的结构图见下：

MMNet网络结构

除此之外，这篇工作中也对比了先通道后空间的串行结构、先空间后通道的串行结构、通道空间注意的并行结构的效果，验证了“先通道后空间的注意力串行结构”可以获得最佳效果（与CBAM论文中一致）。

CBAM模块

CBAM模块放在残差连接处（即图中的HAB），依次为通道注意力、空间注意力。

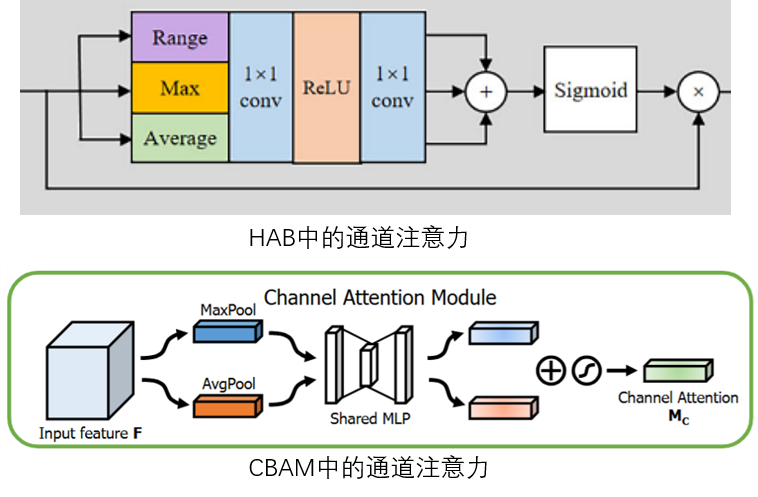

通道注意力部分使用全局范围池化Range（最大池化减去最小池化得到的平均值）、最大池化Max、平均池化Arverage得到不同通道的权重，最后对3个池化的结果进行元素级加法（为之后与原数据相乘时的“广播机制”匹配），整体的过程与CBAM的通道注意力计算一致。

通道注意力

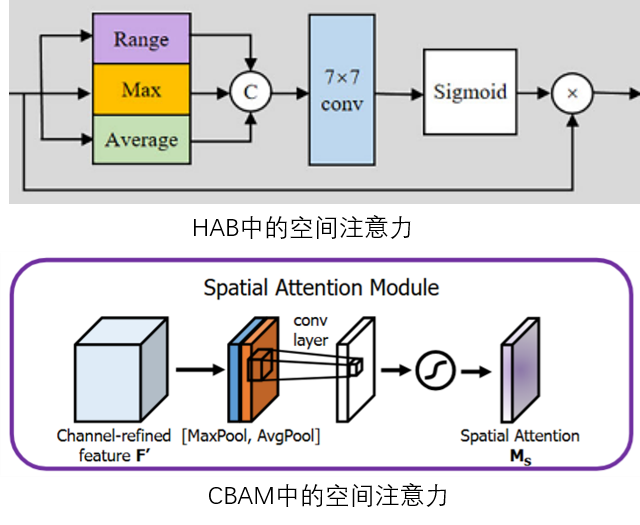

空间注意力计算也使用了3种池化操作，且最后使用卷积操作融合池化操作的结果，见下图。

空间注意力

小结

这篇工作是CBAM模块在UNet网络中的一个扩展，将CBAM模块放在跳跃连接处，在和解码器的上采样结果融合之前，对每个模态分别进行了通道注意力和空间注意力的计算，改善了模型效果。但CBAM并不适用与多模态信息的融合，要实现多模态信息融合应该使用非局部神经网络块等模块，未来笔者会继续学习多模态融合的方法。
