对数字信号处理中各种频率以及分辨率的理解

本文探讨了模拟频率与数字频率的区别,介绍了频率、角频率以及采样频率的概念。提到了奈奎斯特采样定理,并阐述了DFT如何用于频谱分析,特别是DFT的频率分辨率与物理频率分辨率的差异。补零可以改善计算频率分辨率但不影响物理频率分辨率,因为物理分辨率受采样和加窗等操作影响,与DFT的采样点数相关。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

(此处仅是一个学生的理解,如有错误还请指正)

频率有哪些

首先,对于模拟频率与数字频率,有“频率”与“角频率”之分。频率一般用f来表示,角频率中模拟角频率经常用\Omega来表示,数字角频率经常用\omega表示。采样频率只有频率一说。

具体的物理意义可以参考模拟频率与数字频率_深入理解数字信号处理-优快云博客_数字频率

这里面提到的一个公式\omega=\Omega/f_{s}建立了采样前与采样后角频率的关系

因为\Omega=2\pi f,所以\omega=2\pi f/f_{s},由奈奎斯特采样定理可知2f_{max}<=f_{s},且f\in [-f_{max},f_{max}],所以\omega\in [-\pi,\pi],也可以换成[0,2\pi]

我们又知道,DFT可以对采样后信号进行频谱分析,DFT分析出的是在[-\pi,\pi]上均匀采样的N个点处的频率值,即k(2\pi /N),通过上面那个公式换算回模拟角频率就是k(f_{s}/N)(因为\omega=\pi对应着f=f_{s})。可以看到,这里的模拟角频率的间隔就是“频率分辨率”。

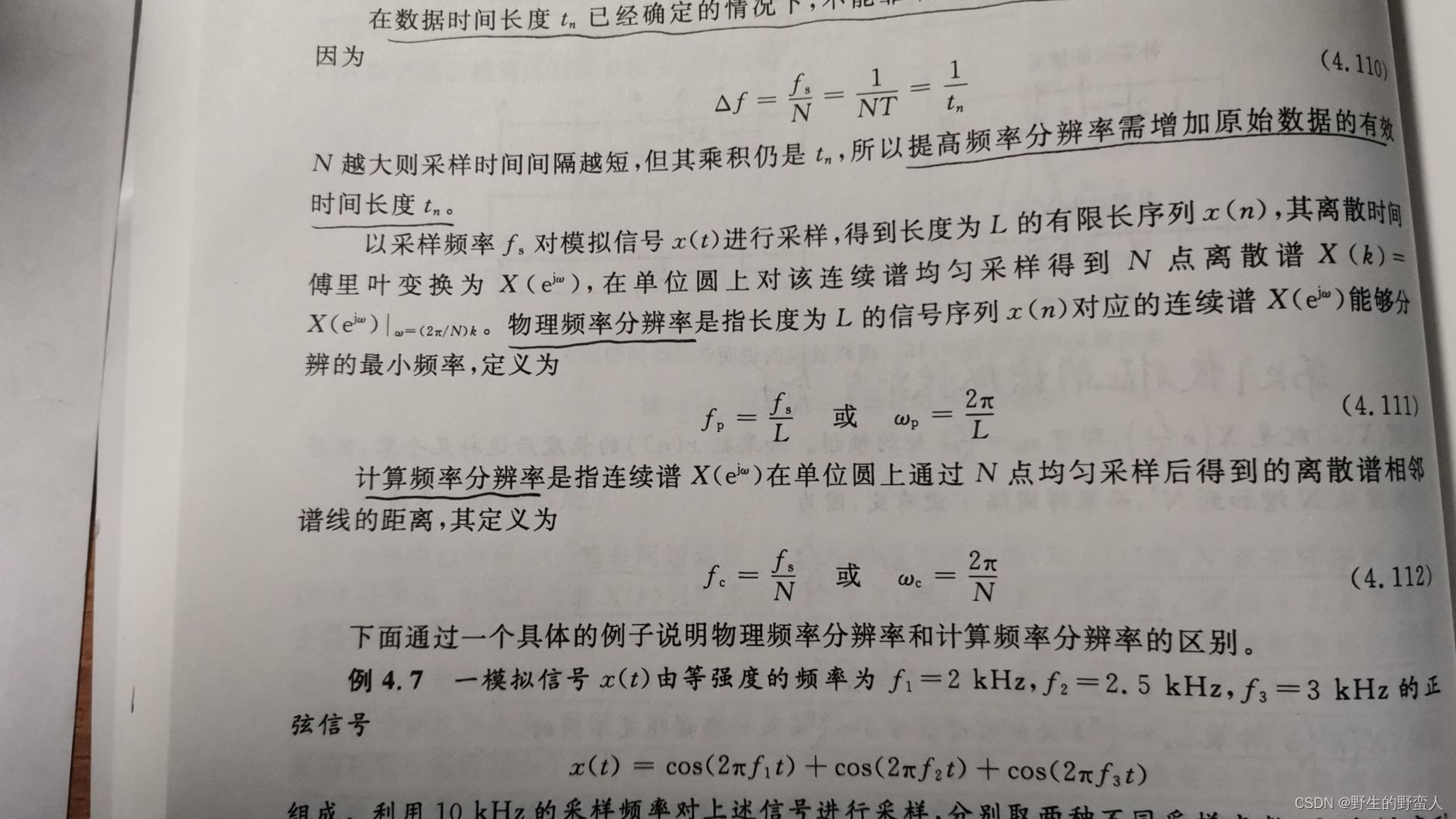

《数字信号处理简明教程》中提到频率分辨率又分为物理频率分辨率和计算频率分辨率。具体如下:

这里的差别就是实际采样数并不一定等于我们计算DFT时的N的数,因为我们可以补很多个零来缓解栅栏效应。补零并不影响采样序列的DTFT的计算,只是改变了DFT在DTFT上采样的N个位置,相当于栅栏变细了,计算频率分辨率更好了。

但是物理频率分辨率是与因为采样加窗等操作导致的频谱泄露相关的,因为频谱泄露会使某两个频率变得不可区分。物理频率分辨率也就是和采样序列的DTFT最相关的,而非DFT,DFT只是DTFT的采样,DFT的N大意味着更平滑地接近DTFT。

如果采样点过少,使得模拟频率在转换成DTFT得到的数字频率时就已经无法区分了的话,那DFT的N值再大也不可能有所改善,因为DFT补再多的零也只是更密集地对DTFT进行采样。所以也说补零不能改变频谱泄露,不能改变物理频率分辨率。
