最全matlab定义枚举类和代码生成

matlab定义枚举类的三种方式

---

在 MATLAB 中，最常见的“枚举”用法是基于 classdef 定义的枚举类（Enumeration Class），以及在 Simulink 等场合下常用的 Simulink.defineIntEnumType 方法。下面分别做简要说明

1. 基于 classdef 的枚举类

MATLAB 提供了一种面向对象的方式来创建枚举类型：在 classdef 文件中，通过 enumeration 关键字列出所有枚举成员。最简单的形式如下：

classdef(Enumeration) MyColor
    enumeration
        Red,    % 枚举成员1
        Green,  % 枚举成员2
        Blue    % 枚举成员3
    end
end

• classdef(Enumeration) MyColor 表示定义一个名为 MyColor 的枚举类。
• enumeration ... end 块内列出了该枚举类所有的离散成员。

1.1 带基础数值类型的枚举

在某些情况下我们希望枚举拥有一个“底层数值类型”（例如 int8, int32 等），以及具体的值映射。例如：

classdef(Enumeration) Grade < int32
    enumeration
        A(4)
        B(3)
        C(2)
        D(1)
        F(0)
    end
end

• 此处 Grade < int32 指定了枚举类的底层类型是 int32。
• A(4), B(3), ... 等语法表示每个枚举成员对应的数值。

1.2 为枚举添加属性和方法

虽然是枚举，MATLAB 仍允许我们在类中定义只读属性或静态方法等。例如：

classdef(Enumeration) Fruit < int32
    enumeration
        Apple(1)
        Banana(2)
        Cherry(3)
    end

    properties(Constant)
        Description = "This is a Fruit enumeration class."
    end

    methods(Static)
        function result = isCitrus(fruit)
            % 判断是否属于柑橘类，这里仅做演示
            result = (fruit == Fruit.Cherry);
        end
    end
end

这样我们就可以调用 Fruit.Description 或 Fruit.isCitrus(Fruit.Cherry) 等方法/属性。

---

2. 基于 Simulink.defineIntEnumType 的枚举

当需要在 Simulink 或 Stateflow 等环境下使用枚举类型（尤其用于生成可移植的 C/C++ 代码）时，可以使用 Simulink.defineIntEnumType 定义。它通常在脚本或函数中被调用，以在 MATLAB 工作区或 Simulink 模型范围内注册一个枚举类型。例如：

Simulink.defineIntEnumType(...
    'TrafficLightState', { 'Red','Yellow','Green' }, ...
    [0;1;2], ...
    'Description', 'Traffic light states', ...
    'HeaderFile', 'TrafficLightState.h', ...
    'DataScope', 'Exported' ...
);

• 'TrafficLightState' 是该枚举类型名称。
• { 'Red','Yellow','Green' } 是枚举成员列表。
• [0;1;2] 定义了每个成员对应的数值。
• 后面的 'Description'、'HeaderFile' 等参数可选，用于指定其他信息（如代码生成时的头文件等）。

这种方法常见于 Simulink/Stateflow/嵌入式代码生成场景。

---

在绝大多数 MATLAB 脚本或函数开发时，如果需要枚举类型，一般建议采用 classdef 的方式；而在 Simulink/嵌入式开发场景，则常用 Simulink.defineIntEnumType。根据您的需求选择合适的方法即可。
在 MATLAB/Simulink 环境下，Simulink.defineIntEnumType 函数可以在工作区/模型中注册一个整型枚举类型，并为生成代码等提供配置信息。它的常用调用形式通常如下：

Simulink.defineIntEnumType(...
    'TypeName', ...               % 枚举类型的名称（字符串）
    {'Enum1','Enum2',...}, ...    % 枚举成员名称的元胞数组
    [val1 val2 ...], ...          % 与枚举成员对应的数值数组
    'Name1', Value1, ...          % 可选的 Name-Value 参数对
    'Name2', Value2, ...
    ...);

下面列出了该函数支持的常用 Name-Value 参数，并对各参数的作用进行说明。

---

3. 常用必需参数

1. 'TypeName'

   • 第一个参数（字符串），指定该枚举类型名称，例如 'TrafficLightState'。
   • 注意：这是通过字符串传递给函数，不是 Name-Value 格式的配置参数。

2. 'Members'

   • 第二个参数（元胞数组），枚举成员名称列表，例如 {'Red','Yellow','Green'}。
   • 同样这是直接传递给函数的非 Name-Value 参数。

3. 'IntValues'

   • 第三个参数（数值数组），为各枚举成员定义实际对应的整型值，例如 [0 1 2]。
   • 同样属于基本调用参数，而非可选的 Name-Value。

---

4. 常用 Name-Value 参数

调用 Simulink.defineIntEnumType 时可以在后面跟若干 Name-Value 对，用来设置在 Simulink 及 代码生成 中的一些行为或属性，常见的包括：

1. 'Description'

   • 用于给该枚举类型添加文字描述（仅在 MATLAB/Simulink 环境内可见，不影响实际数值）。
   • 例：'Description','Traffic light states'

2. 'DataScope'

   • 指定在生成代码时该枚举类型的“可见性”或“作用域”。常见取值包括：
     • 'Auto'（默认）：自动处理
     • 'Imported'：外部已定义，不在生成的代码中重复定义
     • 'Exported'：在生成的代码中导出定义
     • 'ImportedExtern'：类型以 extern 方式在外部定义
     • 'ImportedInclude'：类型通过外部头文件（#include）提供
   • 其目的是告诉代码生成器：该枚举在目标 C/C++ 环境中应如何声明或引用。

3. 'HeaderFile'

   • 指定该枚举类型对应的头文件名称。
   • 当 DataScope 为 'Exported' 或 'ImportedInclude' 等时，代码生成器会将类型的声明或引用放到该头文件中。
   • 例：'HeaderFile','TrafficLightState.h'

4. 'DefaultValue'

   • 指定该枚举类型的默认值（成员名的字符串），用于 Simulink 在缺省情况下初始化此类型的变量。
   • 例如：'DefaultValue','Red' 表示枚举的默认值是 Red。

5. 'AddClassNameToEnumNames'

   • {'on'|'off'}，用来控制在生成的 C/C++ 代码中，枚举值名称是否带上“枚举类型名”作为前缀。
   • 如果 'on'，则生成代码里的枚举常量名会类似 TrafficLightState_Red；如果 'off' 则可能只出现 Red。
   • 视代码风格或命名空间冲突需求来选择。

6. 'CharType'

   • {'uint8'|'uint16'}，用于指定生成的枚举类型在 Stateflow 等环境中（或在 MATLAB 内部）对字符串存储时，使用 uint8 还是 uint16。
   • 如果涉及多语言或包含超出 ASCII 的字符集需求，可以使用 uint16；仅英文/ASCII 则可使用 uint8。

7. 'PackageName'（可能更旧或有时才出现）

   • 指定该枚举类应该放在哪个 MATLAB 包下，类似 +PackageName 的包。
   • 一般在仅 MATLAB OO 类枚举中才使用得更多，在 Simulink 定义中不常见。

注意：实际可用的 Name-Value 选项可能会因不同版本的 MATLAB/Simulink 而略有差异，以上列出的为常见用法。

---

4. 参数示例

综合示例：

Simulink.defineIntEnumType(...
    'TrafficLightState', ...
    {'Red','Yellow','Green'}, ...
    [0;1;2], ...
    'Description','Traffic light states', ...
    'DataScope','Exported', ...
    'HeaderFile','TrafficLightState.h', ...
    'DefaultValue','Red', ...
    'AddClassNameToEnumNames','on' ...
);

• 'TrafficLightState'：定义枚举类型名称
• {'Red','Yellow','Green'}：三个枚举成员
• [0;1;2]：对应的数值
• 'Description','Traffic light states'：描述
• 'DataScope','Exported'：代码生成时会把类型定义导出到生成的文件中
• 'HeaderFile','TrafficLightState.h'：类型声明/定义所在的头文件
• 'DefaultValue','Red'：默认值是 Red
• 'AddClassNameToEnumNames','on'：生成的 C/C++ 代码中，枚举名称会带前缀，例如 TrafficLightState_Red

这样，Simulink 就会在进行模型编译/代码生成时知道如何处理此自定义的整型枚举类型。

---

5. 参数小结

• 必需参数
  1. nameOfEnumerationType（枚举类型名）
  2. members（枚举成员名称列表）
  3. intValues（枚举成员对应整型值）
• 常用可选参数
  • Description：对枚举类型的文本描述
  • DataScope：控制代码生成时的导入/导出方式
  • HeaderFile：指定头文件名，用于生成或包含枚举声明
  • DefaultValue：Simulink 下该枚举类型变量的缺省值
  • AddClassNameToEnumNames：控制枚举常量在生成代码中的命名风格
  • CharType：控制字符串存储格式（uint8/uint16）

通过以上参数的配置，就可以让 Simulink 在仿真、代码生成、建模等过程中正确地识别并使用自定义枚举类型。

6. 数据字典定义枚举

使用数据字典的方式一般结合Simulink模型使用。

% 创建一个名为 'MyDictionary.sldd' 的数据字典
dictObj = Simulink.data.dictionary.create('MyDictionary.sldd');

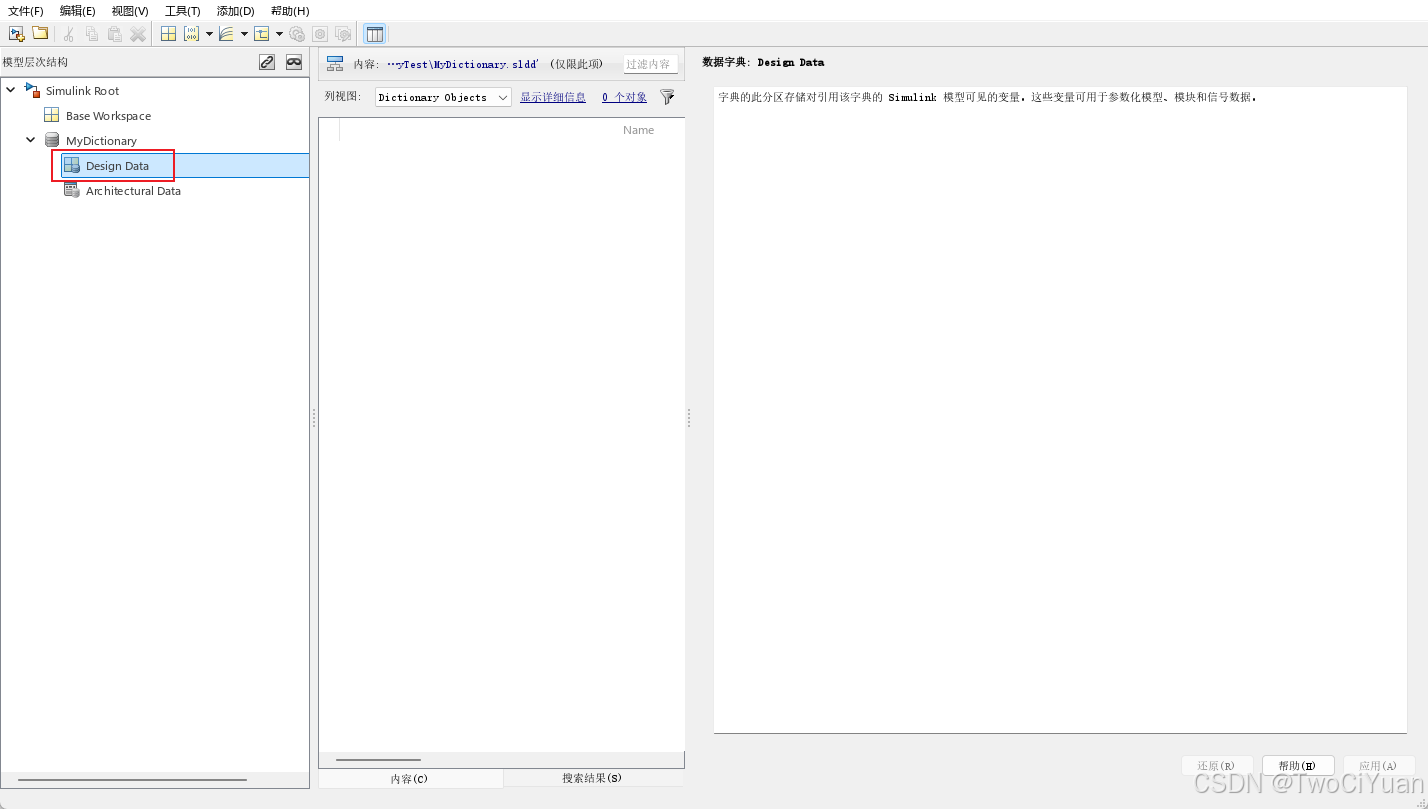

打开数据字典文件

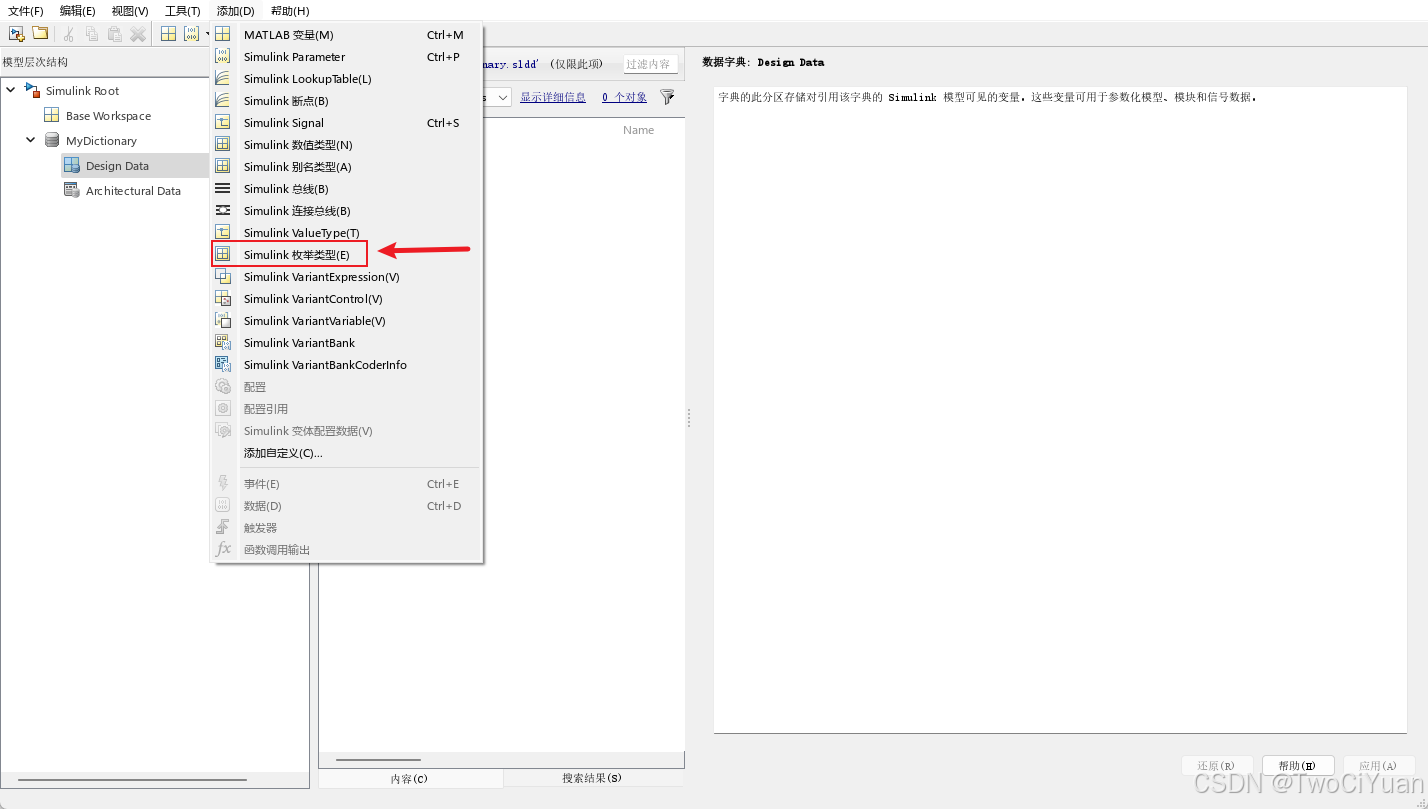

添加枚举变量

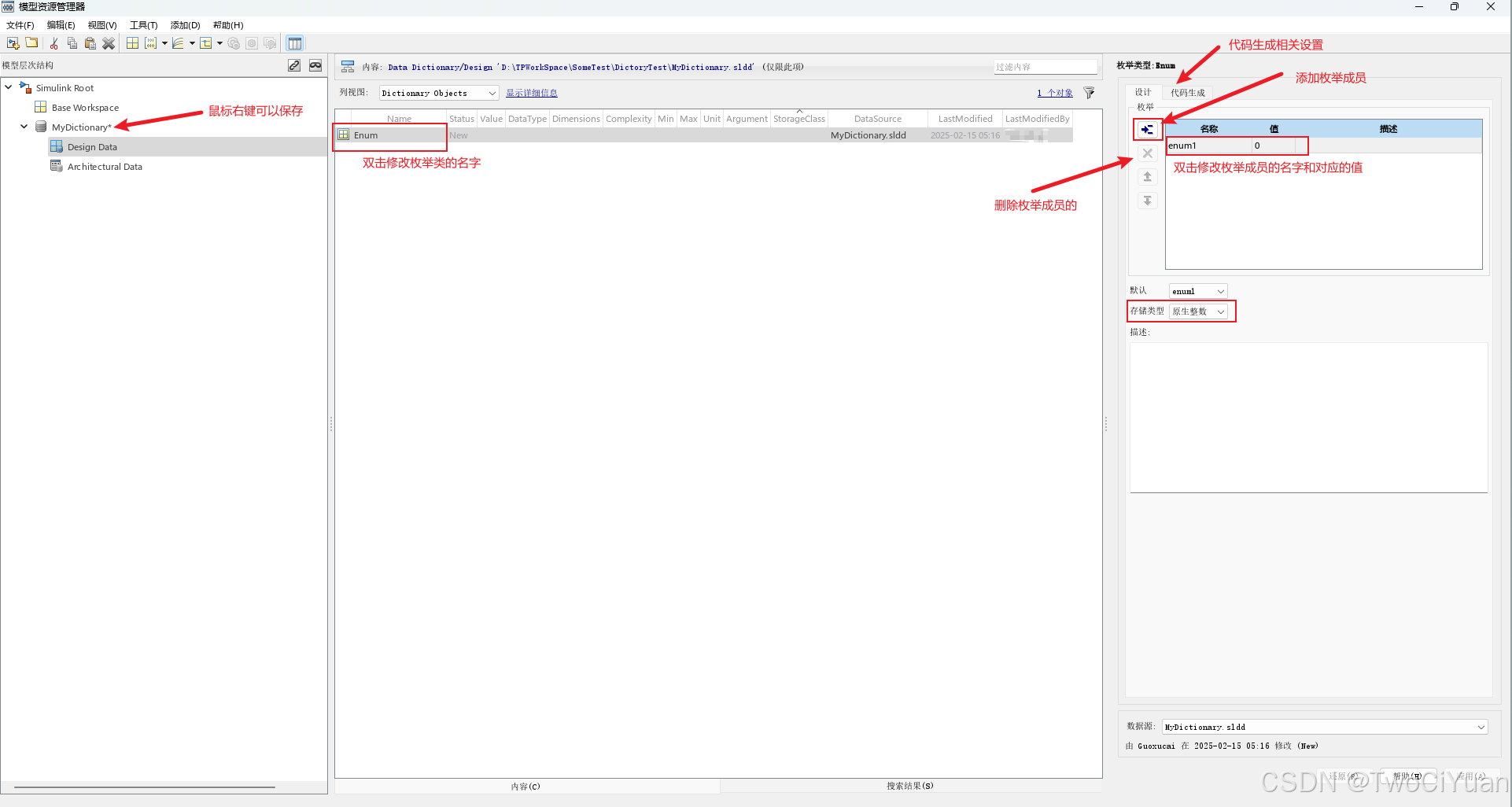

添加一个枚举

使用数据字典的方式添加枚举方式完成。
3. 将数据字典附加到模型
打开你的 Simulink 模型。
在模型窗口中，选择 Model Explorer（快捷键 Ctrl+E）。
在 Model Explorer 中，右键单击模型名称，选择 Data Dictionary -> Attach。
在弹出的对话框中，找到并选择你之前创建或打开的数据字典文件。
