OSPF综合实验

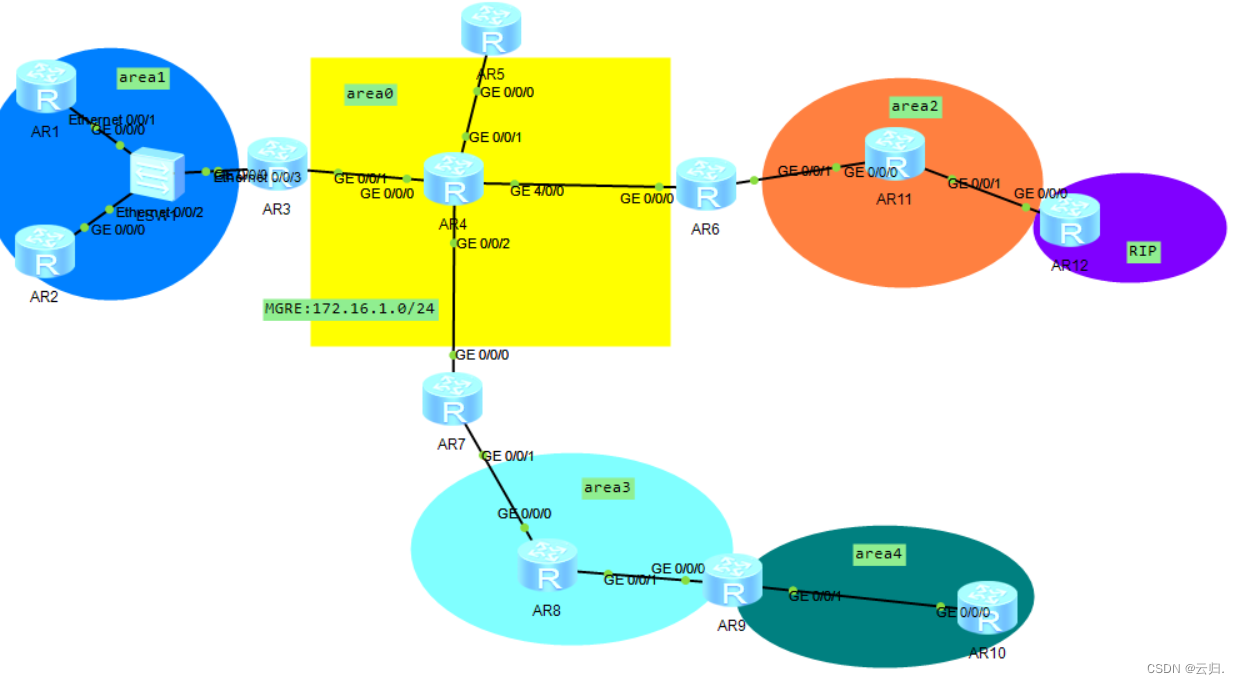

实验拓扑



实验要求
1、R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP。

2、R3、R5、R6、R7为MGRE环境，R3为中心站点。

3、整个OSPF环境IP地址基于172.16.0.0/16划分。

4、所有设备均可访问R4环回

5、减少LSA的更新量，加快收敛，保证更新安全。

6、全网可达。
实验步骤

1、子网划分

将网段划分为两部分RIP与OSPF

172.16.0.0 17 ——OSPF

172.16.128.0 17——RIP

在OSPF中按区域划分

172.16.0.0 20 ——area 0

        172.16.0.0 24 -> MGRE

        172.16.1.0 24 -> R5环回

        172.16.2.0 24 -> R6环回

        172.16.3.0 24 -> R7环回

172.16.16.0 20——area 1

        172.16.16.0 29 -> 骨干

        172.16.17.0 24 -> R1

        172.16.18.0 24 -> R2

        172.16.19.0 24 -> R3

172.16.32.0 20——area 2

        172.16.32.0 30 -> 骨干

        172.16.33.0 24 -> R11

172.16.48.0 20——area 3

        172.16.48.0 30 -> 骨干

        172.16.49.0 24 -> R8

172.16.64.0 20——area 4

        172.16.64.0 24 -> R9

        172.16.65.0 24 -> R10

        172.16.66.0 30 -> 骨干

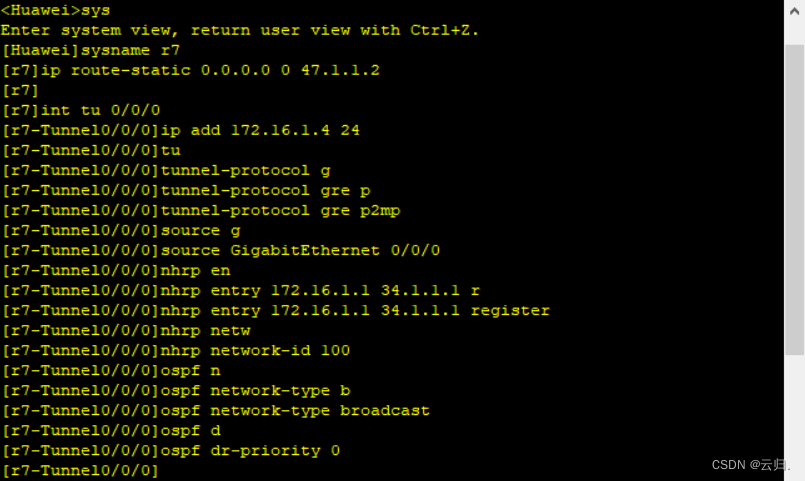

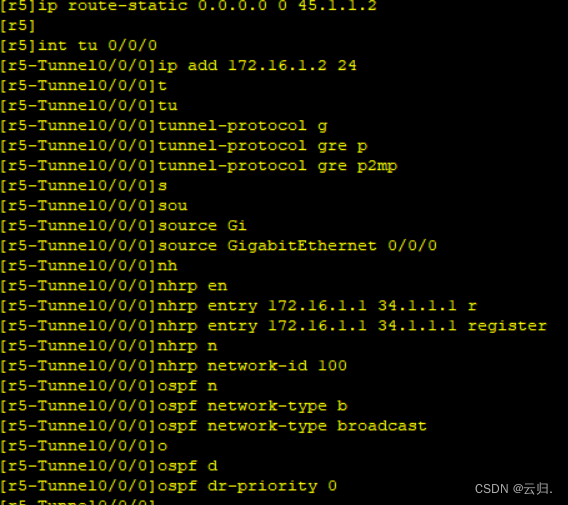

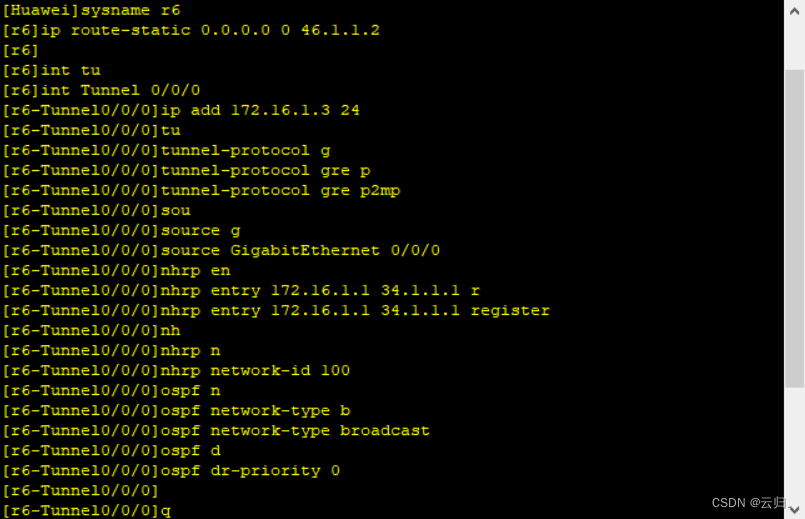

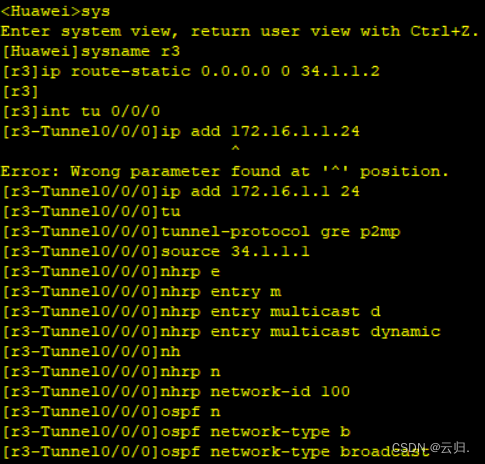

R3—R5/6/7为MGRE环境，R3为中心站点



 区域内配置好ospf协议，rip区域配好rip协议

区域0
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255
[r5-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 172.16.3.0 0.0.0.255
[r6-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r7-ospf-1-area-0.0.0.0]network 172.16.4.0 0.0.0.255
区域1

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 172.16.48.0 0.0.7.255
[r1-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.7.255

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]
[r2-ospf-1-area-0.0.0.1]network 172.16.56.0 0.0.7.255
[r2-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.7.255

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 172.16.40.0 0.0.7.255
[r3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.7.255

区域2：
[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]network 172.16.64.0 0.0.7.255

[r11]ospf 1 router-id 11.11.11.11
[11-ospf-1]area 2
[11-ospf-1-area-0.0.0.2]network 172.16.80.0 0.0.7.255
[11-ospf-1-area-0.0.0.2]network 172.16.64.0 0.0.7.255
[11-ospf-1-area-0.0.0.2]network 172.16.72.0 0.0.7.255

[12]ospf 1 router-id 12.12.12.12
[12-ospf-1]area 2
[12-ospf-1-area-0.0.0.2]network 172.16.72.0 0.0.7.255

区域3
[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.96.0 0.0.7.255

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]network 172.16.96.0 0.0.7.255
[r8-ospf-1-area-0.0.0.3]network 172.16.104.0 0.0.7.255
[r8-ospf-1-area-0.0.0.3]network 172.16.112.0 0.0.7.255

[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]network 192.16.104.0 0.0.7.255

区域4
[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]area 4
[R9-ospf-2-area-0.0.0.4]network 172.16.128.0 0.0.7.255
[R9-ospf-2-area-0.0.0.4]network 172.16.136.0 0.0.7.255

[R10]ospf 2 router-id 10.10.10.10
[R10-ospf-2]area 4
[R10-ospf-2-area-0.0.0.4]network 172.16.144.0 0.0.7.255
[R10-ospf-2-area-0.0.0.4]network 172.16.136.0 0.0.7.255
rip区域：

[r12]rip

[r12-rip-1]version 2

[r12-rip-1]network 172.16.0.0

在边界路由器上做NAT

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.32.0 0.0.7.255
[r3]int g 0/0/1
[r3-GigabitEthernet0/0/1]nat outbound 2000
[r3]ospf
[r3-ospf-1]default-route-advertise always

[r6]acl 2000
[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r6]int g 0/0/0
[r6-GigabitEthernet0/0/0]nat outbound 2000
[r6]ospf
[r6-ospf-1]default-route-advertise always

[r7]acl 2000
[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r7]int g 0/0/0
[r7-GigabitEthernet0/0/0]nat outbound 2000
[r7]ospf
[r7-ospf-1]default-route-advertise always

[r10]ip route-static 0.0.0.0 0 172.16.136.1
[r12]ip route-static 0.0.0.0 0 172.16.72.1


减少骨干区域LSA做手工汇总，并且注意要防环

域间路由汇总：
[r3]ospf
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0
[r3]ip route-static 172.16.32.0 19 NULL 0

[r6]ospf
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0
[r6]ip route-static 172.16.64.0 19 NULL 0

[r7]ospf
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0
[r7]ip route-static 172.16.96.0 19 NULL 0
域外路由汇总：
[r12]ospf
[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0
[R12]ip route-static 172.16.160.0 19 NULL 0

[r9]ospf
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0
[r9]ip route-static 172.16.128.0 19 NULL 0


减少非骨干区域的LSA

area1为末梢区域，而且该区域内所有路由器均需配置
[R1]ospf
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub

[R2]ospf
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub

[R3]ospf
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub
ABR上配置完全末梢：
[R3-ospf-1-area-0.0.0.1]stub no-summary
配置非完全末梢区域  区域2
[R6-ospf-1-area-0.0.0.2]nssa
[R11-ospf-1-area-0.0.0.2]nssa
[R12-ospf-1-area-0.0.0.2]nssa
区域3
[R7-ospf-1-area-0.0.0.3]nssa
[R8-ospf-1-area-0.0.0.3]nssa
[R9-ospf-1-area-0.0.0.3]nssa
配置完全NSSA
[R6-ospf-1-area-0.0.0.2]nssa no-summary
[R7-ospf-1-area-0.0.0.3]nssa no-summary

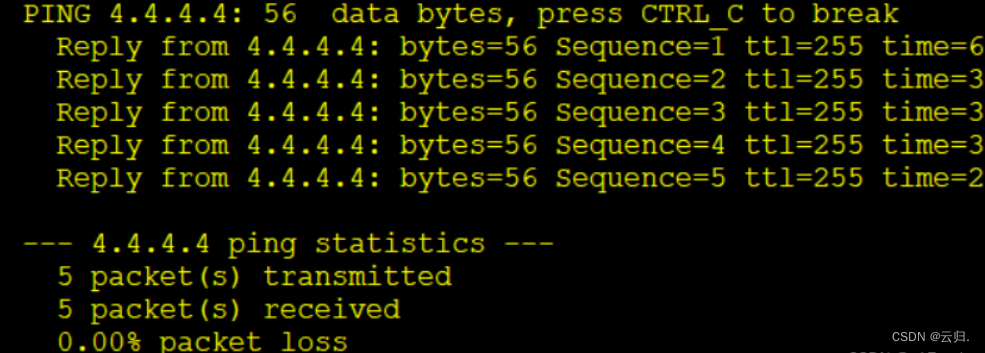

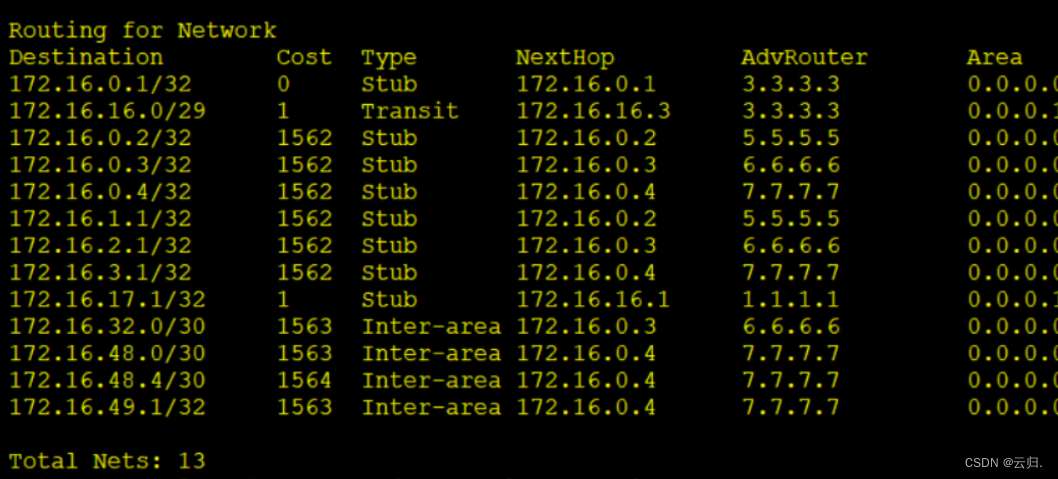

测试
