一、SPI接口简介

1.SPI的简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议。
在这里插入图片描述

2. SPI 接口4条线通信：

MISO 主设备数据输入，从设备数据输出。
MOSI 主设备数据输出，从设备数据输入。
SCLK 时钟信号，由主设备产生。
CS 从设备片选信号，由主设备控制。
在这里插入图片描述

3.SPI的特征

● 3线全双工同步传输
● 带或不带第三根双向数据线的双线单工同步传输
● 8或16位传输帧格式选择
● 主或从操作
● 支持多主模式
● 8个主模式波特率预分频系数(最大为fPCLK/2)
● 从模式频率 (最大为fPCLK/2)
● 主模式和从模式的快速通信
● 主模式和从模式下均可以由软件或硬件进行NSS管理：主/从操作模式的动态改变
● 可编程的时钟极性和相位
● 可编程的数据顺序，MSB在前或LSB在前
● 可触发中断的专用发送和接收标志
● SPI总线忙状态标志
● 支持可靠通信的硬件CRC

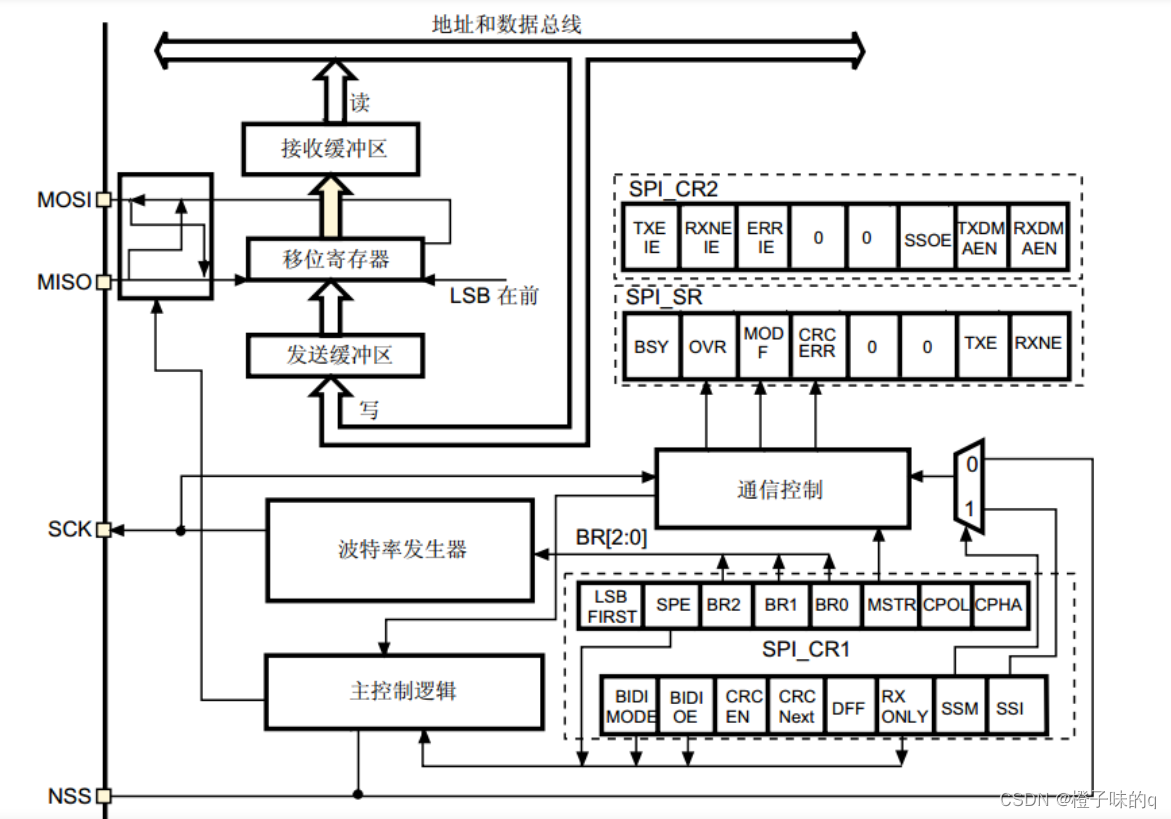

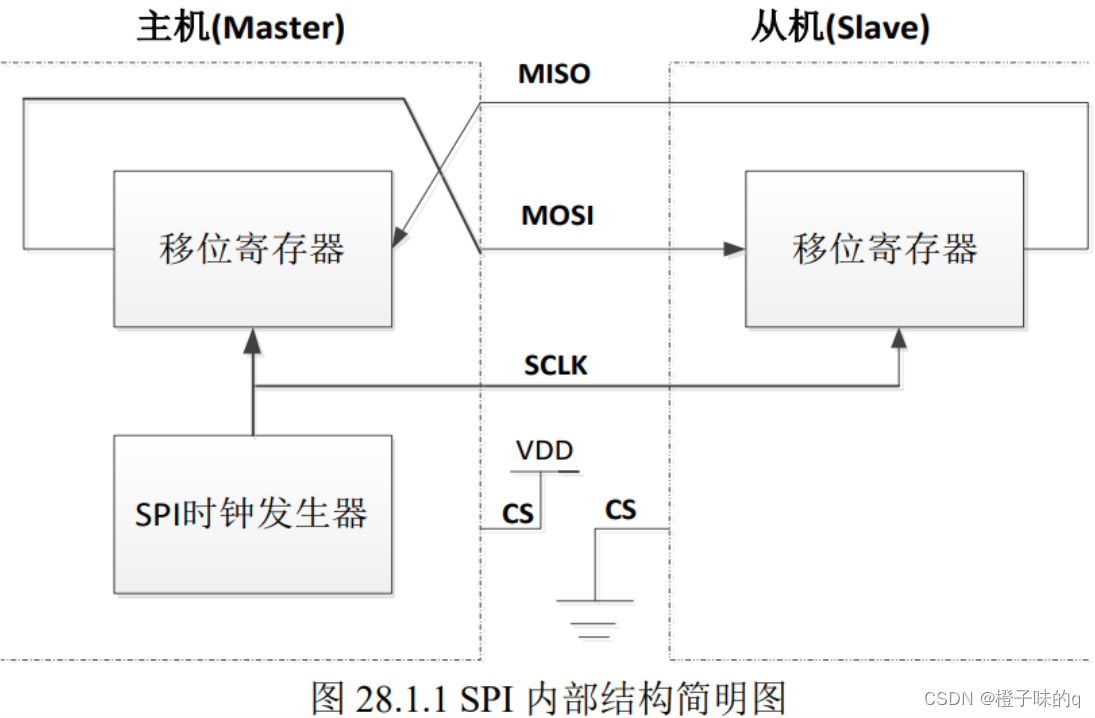

4.接口框图

在这里插入图片描述

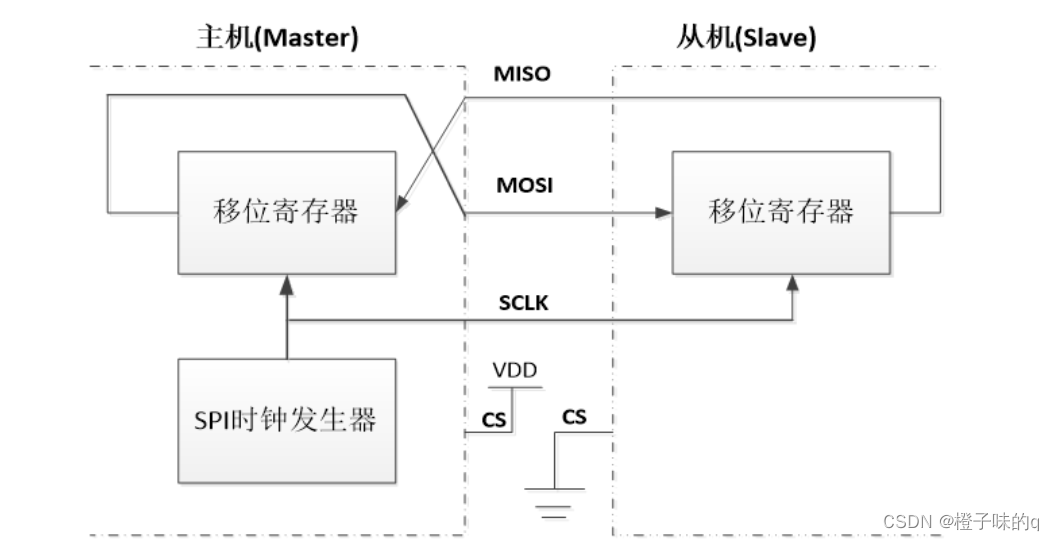

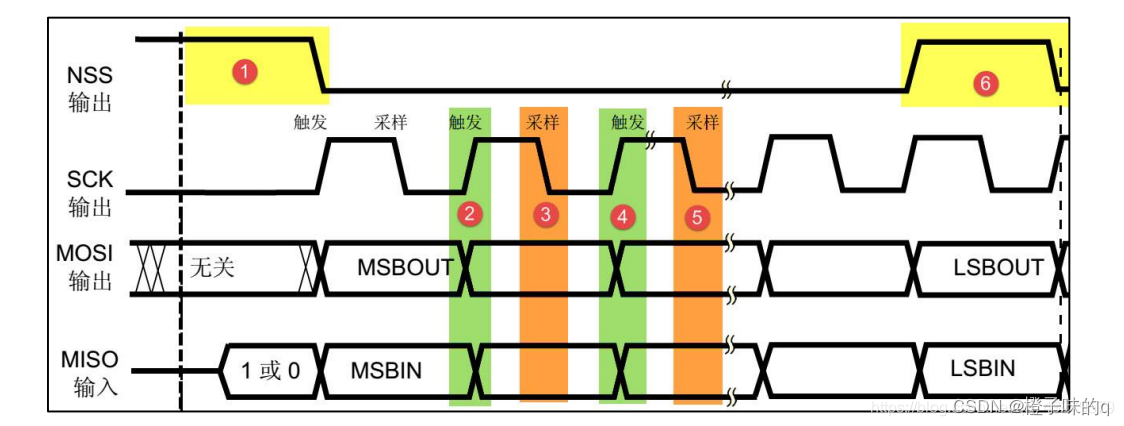

5.SPI整体的通讯过程

在这里插入图片描述
整体的传输大概可以分为以下几个过程：

主机先将NSS信号拉低，这样保证开始接收数据；

当接收端检测到时钟的边沿信号时，它将立即读取数据线上的信号，这样就得到了一位数据（1bit）;

由于时钟是随数据一起发送的，因此指定数据的传输速度并不重要，尽管设备将具有可以运行的最高速度（稍后我们将讨论选择合适的时钟边沿和速度）。

主机发送到从机时：主机产生相应的时钟信号，然后数据一位一位地将从MOSI信号线上进行发送到从机；

主机接收从机数据：如果从机需要将数据发送回主机，则主机将继续生成预定数量的时钟信号，并且从机会将数据通过MISO信号线发送；

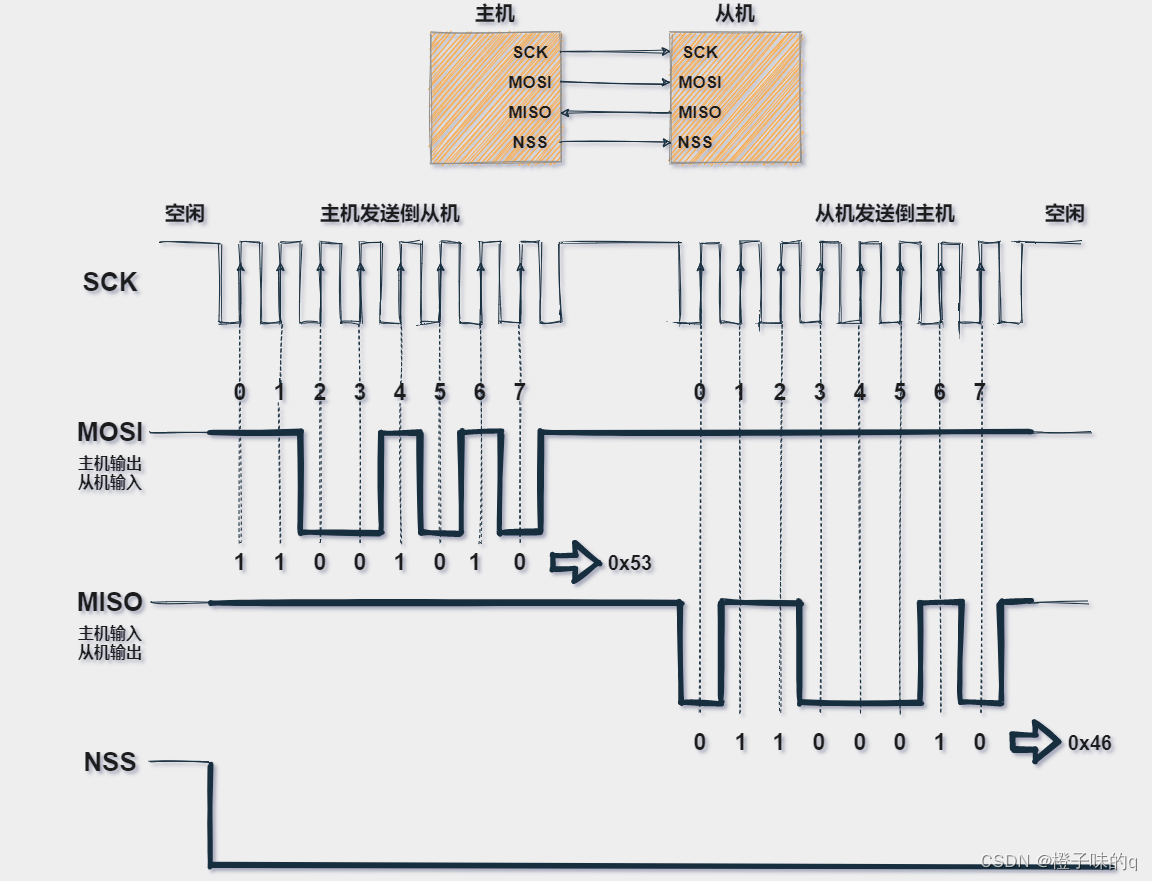

在这里插入图片描述
注：SPI是“全双工”（具有单独的发送和接收线路），因此可以在同一时间发送和接收数据，另外SPI的接收硬件可以是一个简单的移位寄存器

二、OLED的原理

1.OLED模块参数

在这里插入图片描述

ALINETEK 0.96寸OLED模块参数：
1)双色:1/4黄色 + 3/4蓝色
2)尺寸:0.96存.模块尺寸:27mm26mm
3)分辨率:12864
4)支持接口方式4种(通信方式)
1:6800,8080并行接口
2:4线串行SPI
3:2线IIC
5)模块工作电压3.3V

2.该模块的特点：

该模块有以下特点：
1）模块有单色和双色两种可选，单色为纯蓝色，而双色则为黄蓝双色。
2）尺寸小，显示尺寸为 0.96 寸，而模块的尺寸仅为 27mmx26mm 大小。
3）高分辨率，该模块的分辨率为128x64。
4）多种接口方式，该模块提供了总共 5 种接口包括：6800、8080 两种并行接口方式、3线或 4 线的穿行 SPI 接口方式、IIC 接口方式（只需要 2 根线就可以控制 OLED 了）。
5）不需要高压，直接接 3.3V 就可以工作了。
注意该模块不和 5.0V 接口兼容，所以在使用的时候一定要小心，勿直接接到 5V 的系统上去，否则可能烧坏模块。
在这里插入图片描述

3.OLED工作模式选择

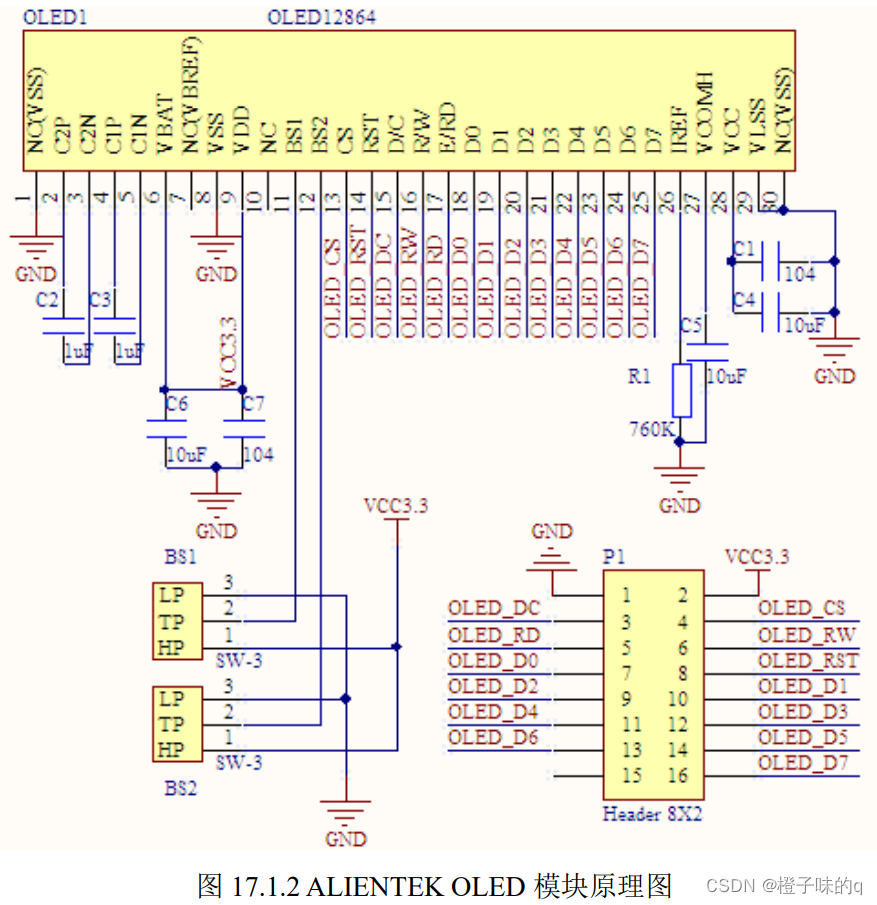

通过模块BS1/BS2设置OLED工作模式在这里插入图片描述

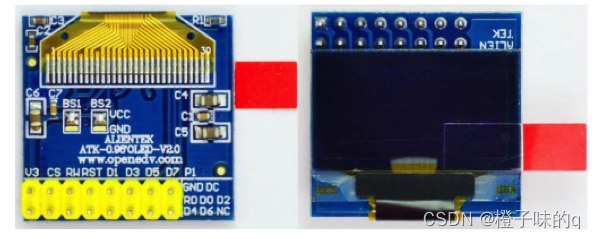

由OLED模块图片背部焊点可以看到,默认TP引脚与VCC焊接
即BS1=1,BS2=1,为8080并口通信方式

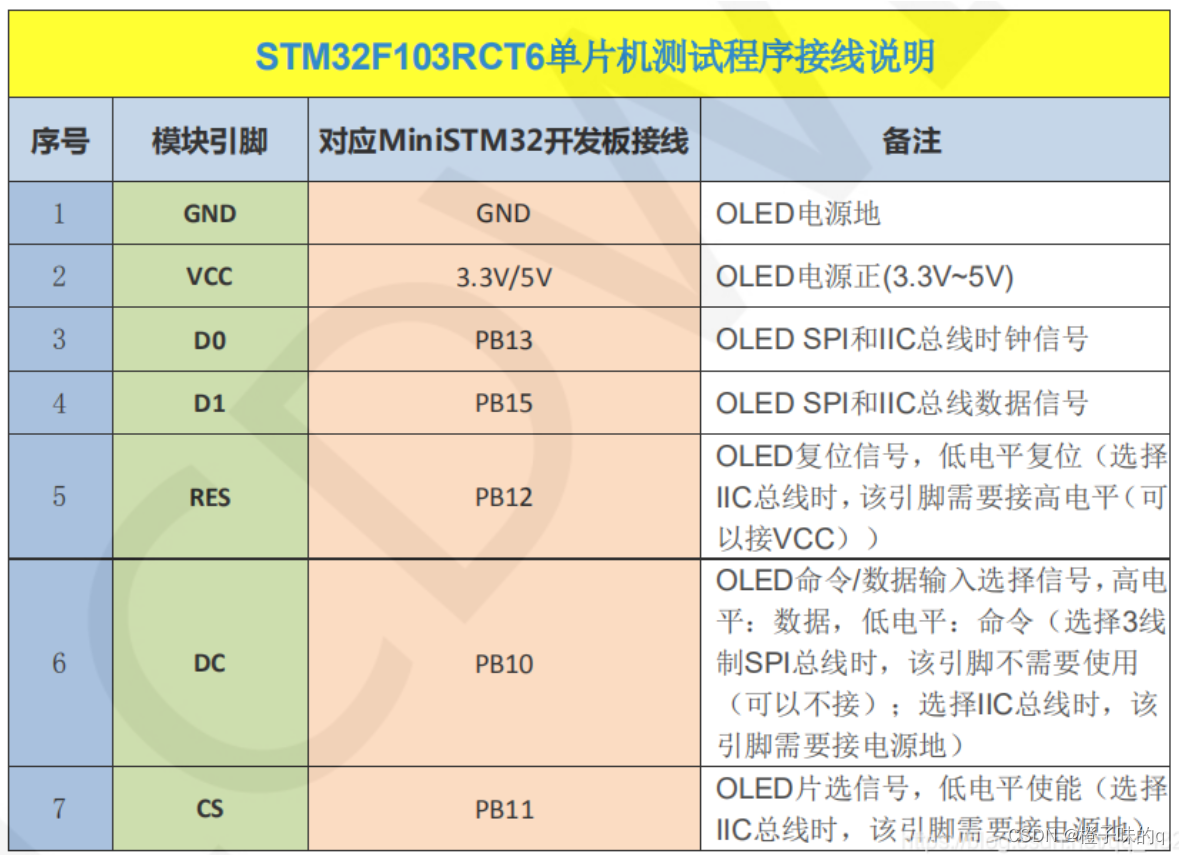

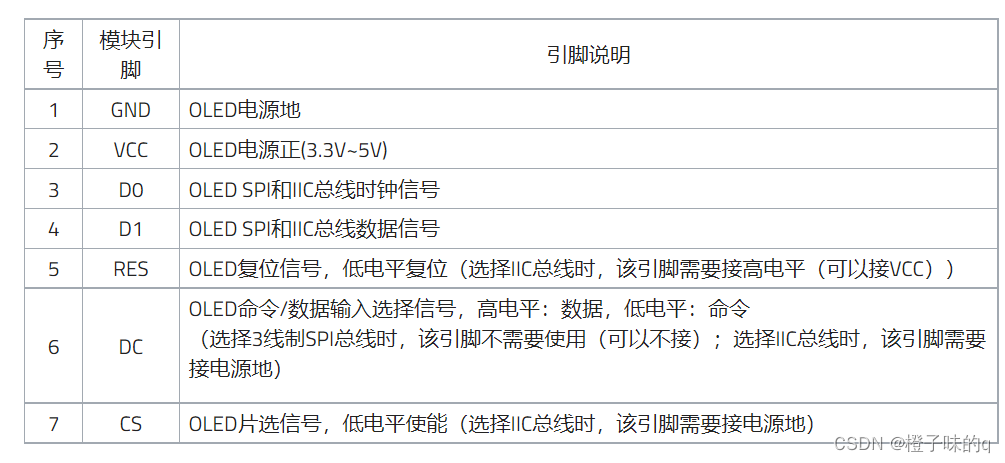

4.引脚说明

在这里插入图片描述
0.96寸OLED显示屏相关介绍，可参考0.96寸OLED显示屏相关说明

三、字模的生成

下载取字模软件
链接：https://pan.baidu.com/s/19Z1WDAuuWEu_sUGjQ-sheQ
提取码：qdo0

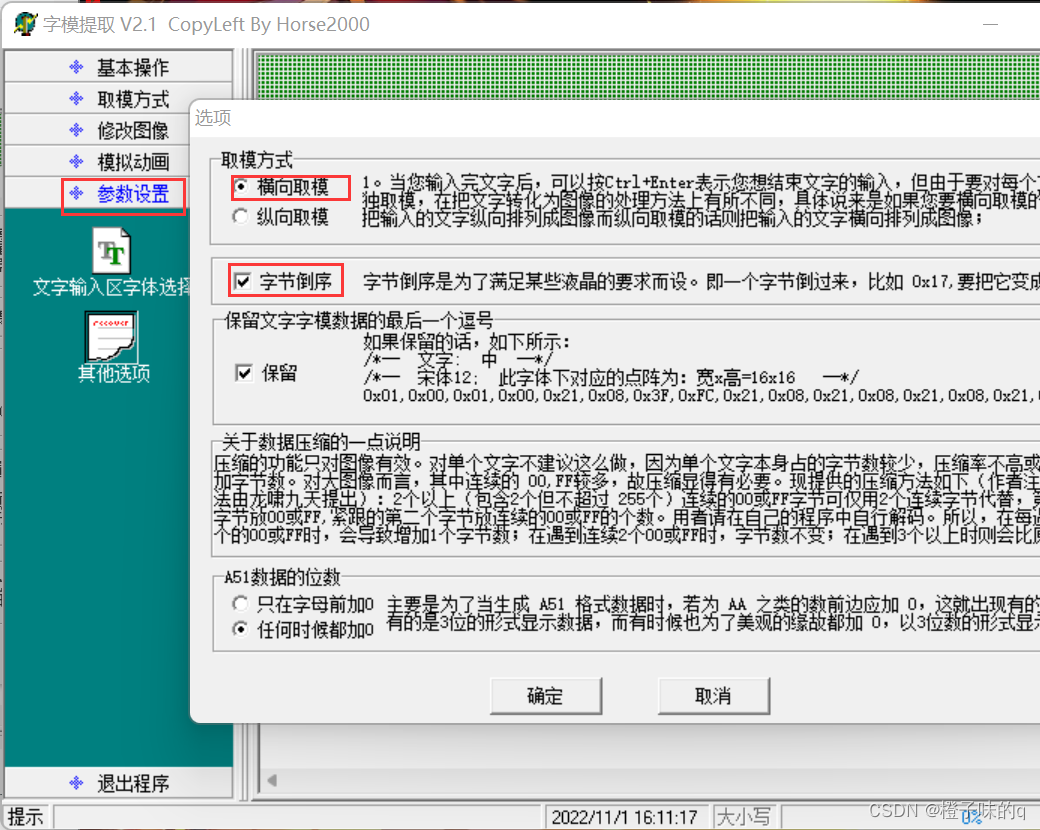

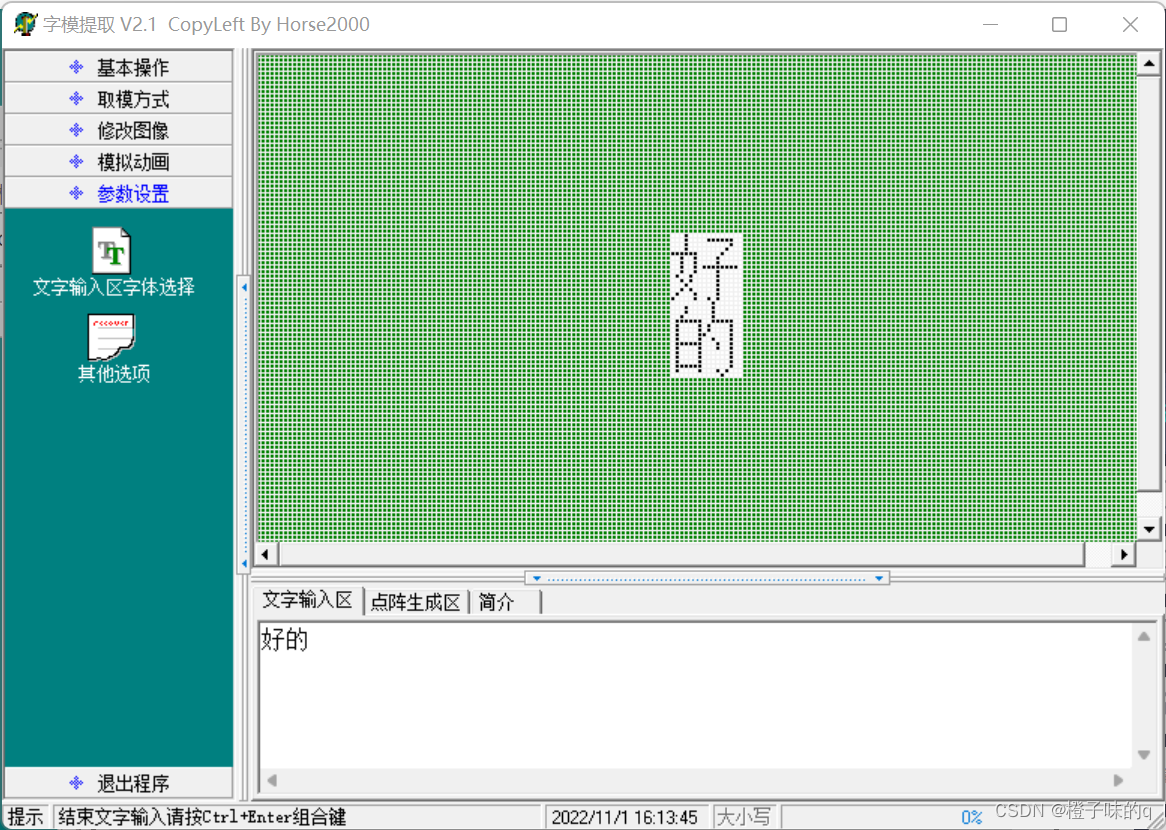

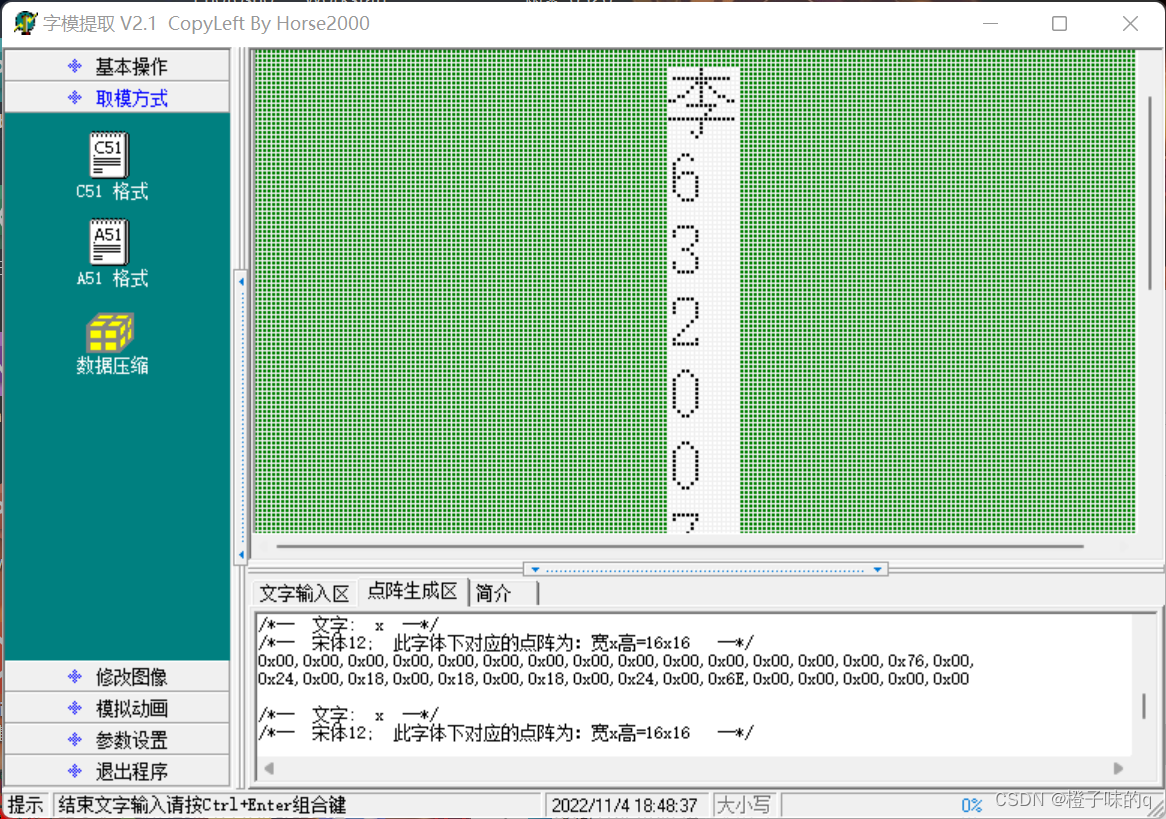

安装完成取字模软件后设置初始参数
在这里插入图片描述

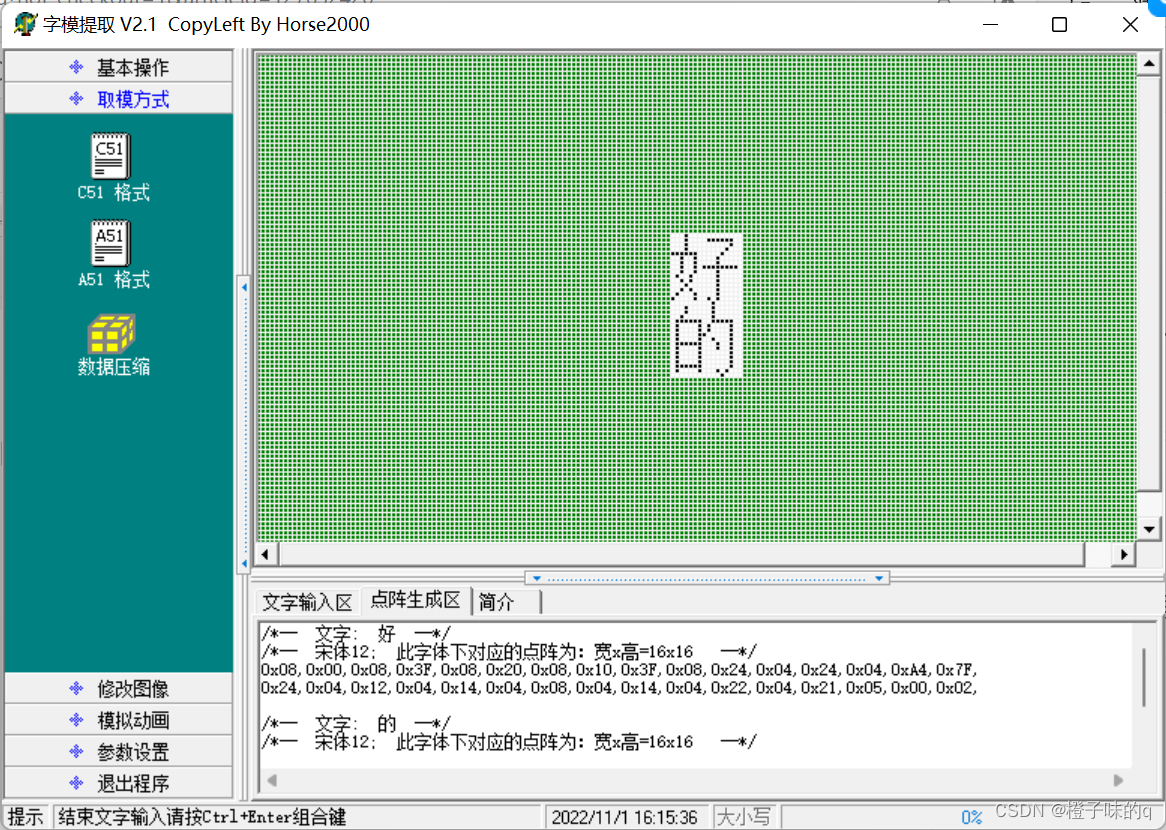

在文字输入区输入目标文字，并ctrl+enter，得到显示图
选择C51格式，即可生成点阵

四、STM32+OLED显示自己的学号和姓名

1.初始程序

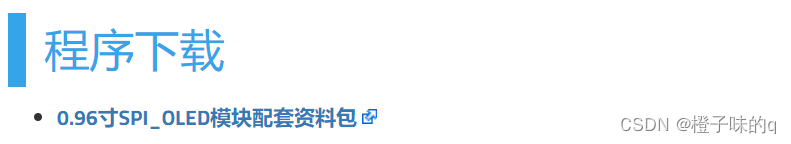

进入官网下载相关程序0.96inch SPI OLED Module --demo进行更改便可以达到我们需要的目标。在这里插入图片描述

2.代码的编写

在test.c文件中的TEST_MainPage的函数修改显示内容

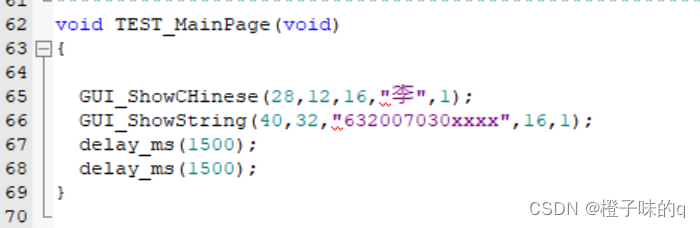

void TEST_MainPage(void)
{



	GUI_ShowCHinese(28,12,16,"李",1);
	GUI_ShowString(40,32,"632007030xxxx",16,1);
	delay_ms(1500);
	delay_ms(1500);
}

在这里插入图片描述
提取字模

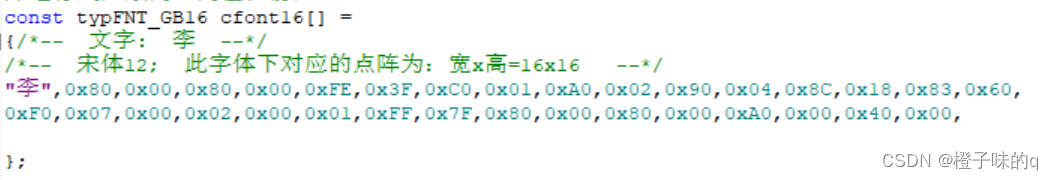

文字存储，在oledfront.h文件中，在typFNT_GB16 cfont16[]函数中储存文字
在这里插入图片描述

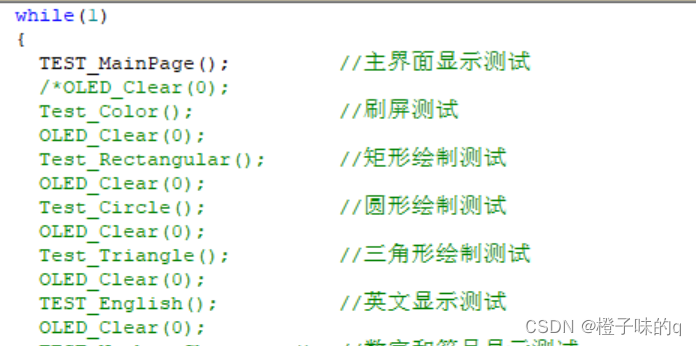

将main.c函数文件中的除TEST_MainPage函数外全部注释掉

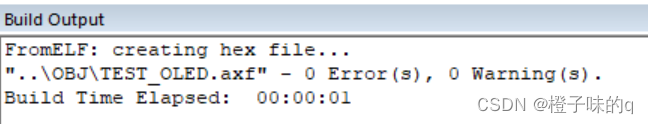

进行编译，编译无误

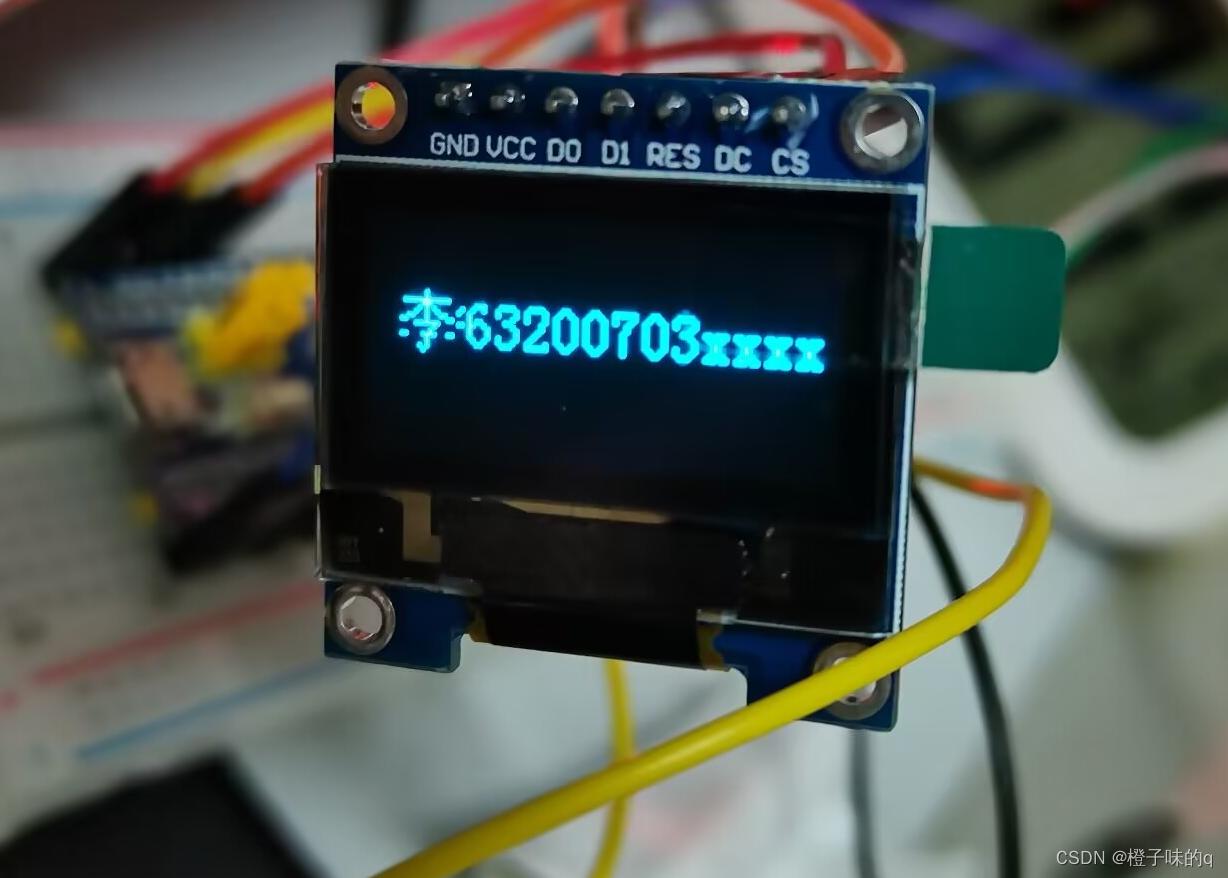

3.结果展示

在这里插入图片描述

五、STM32+OLED显示AHT20的温度及湿度

1.温湿度显示代码

bsp_i2c.c文件

void read_AHT20(void)
{


	uint8_t   i;
	for(i=0; i<6; i++)
	{


		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{


		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{


		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	/*通过串口显示采集得到的温湿度
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");*/
	t=T1/10
