STM32F407ZET6延时函数

        利用系统滴答定时器，实现单片机的精确延时。在ARM Cortex-M3和M4内核中有一个Systick定时器，它是一个24位的向下计数定时器，当计数到0时，它就会从Load寄存器中自动重装定时初值，只要不把CTRL寄存器中的ENABLE清0，它就永不停。

        Systick定时器常用来做精确延时，或者实时系统的心跳时钟。这样可以节省MCU资源，不用浪费一个定时器。

        精确延时的意义：在很多传感器中，延时需要精确到us，用来做一个启动信号，如果说延时不精确，很难捕捉到启动信号。

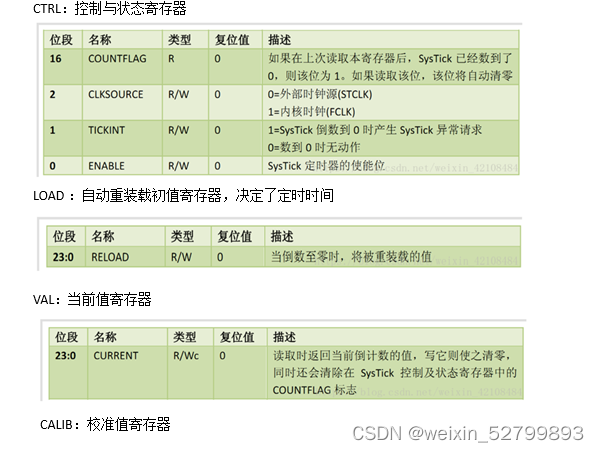

相关寄存器

 代码实现：

delay.h

#ifndef _DELAY_H_
#define _DELAY_H_
#include "stm32f4xx.h"

void delay_ms(uint32_t nms);

void delay_us(uint32_t nus);


#endif

delay.c

#include "delay.h"

//延时函数：毫秒级别
void delay_ms(uint32_t nms)
{
	uint32_t tmp;
	while(nms--)
	{
		SysTick->LOAD = 168000000/8/1000;	//计数初值，延时1ms
		SysTick->VAL = 0;					//清空当前值
		SysTick->CTRL |= 0x1;				//开始计数
		do
		{
			tmp = SysTick->CTRL;			//获取CTRL状态
		}while((tmp&0x1) && !(0x1<<16));

		SysTick->VAL = 0;					//清空当前值
		SysTick->CTRL &= 0;					//关闭计数
	}
}

//延时函数：微秒级别
void delay_us(uint32_t nus)
{
	uint32_t tmp;
	while(nus--)
	{
		SysTick->LOAD = 168000000/8/1000000;	//计数初值，延时1us
		SysTick->VAL = 0;					//清空当前值
		SysTick->CTRL |= 0x1;				//开始计数
		do
		{
			tmp = SysTick->CTRL;			//获取CTRL状态
		}while((tmp&0x1) && !(0x1<<16));

		SysTick->VAL = 0;					//清空当前值
		SysTick->CTRL &= 0;					//关闭计数
	}

}

main.c

#include <stm32f4xx.h>  //stm32标准头文件
#include "sys.h"
#include "delay.h"


//初始化led
void init_led(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	//开启GPIOF的时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	//模式选择：输入、输出、复用、模拟
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;		//输出模式
	//类型选择：推挽、开漏
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;		//推挽模式
	//速度选择：低速、中速、快速、高速
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//高速模式
	//上下拉选择：无上下拉、上拉、下拉
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//无上下拉

	//初始化GPIOF
	GPIO_Init(GPIOF, &GPIO_InitStructure);

    GPIO_SetBits(GPIOF,GPIO_Pin_9);//初始状态设置为高电平，熄灭

}

int main(void)
{

	//设置嘀嗒定时器时钟源
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//用于配置延时函数

	init_led();

	while(1)
	{
        GPIO_ResetBits(GPIOF,GPIO_Pin_9);   //将引脚设置为低电平（点亮）
		delay_ms(500);							//延时一会

		GPIO_SetBits(GPIOF,GPIO_Pin_9);		//将引脚设置为高电平（熄灭）
		delay_ms(500);
	}
}



 主函数中对于时钟源的配置说明：

/**
  * @brief  Configures the SysTick clock source.
  * @param  SysTick_CLKSource: specifies the SysTick clock source.
  *   This parameter can be one of the following values:
  *     @arg SysTick_CLKSource_HCLK_Div8: AHB clock divided by 8 selected as SysTick clock source.
  *     @arg SysTick_CLKSource_HCLK: AHB clock selected as SysTick clock source.
  * @retval None
  */
void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource)
{
  /* Check the parameters */
  assert_param(IS_SYSTICK_CLK_SOURCE(SysTick_CLKSource));
  if (SysTick_CLKSource == SysTick_CLKSource_HCLK)
  {
    SysTick->CTRL |= SysTick_CLKSource_HCLK;
  }
  else
  {
    SysTick->CTRL &= SysTick_CLKSource_HCLK_Div8;
  }
}

void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource)；

参数选择：

SysTick _ clk source _ HCLK _ div 8:AHB时钟除以8，选择作为systick时钟源。

SysTick_CLKSource_HCLK:选择AHB时钟作为SysTick时钟源。

SysTick_CLKSource_HCLK_Div8：AHB时钟/8=168MHz/8=21MHz（推荐）

SysTick_CLKSource_HCLK：AHB时钟=168MHz

最大延时时间分别是多久：

SysTick_CLKSource_HCLK_Div8：(2^24 - 1)/2100000 = 798.915ms

SysTick_CLKSource_HCLK：(2^24 - 1)/168000000 = 99.864375ms
