IPSec VPN （manual+ike）两种模式组网

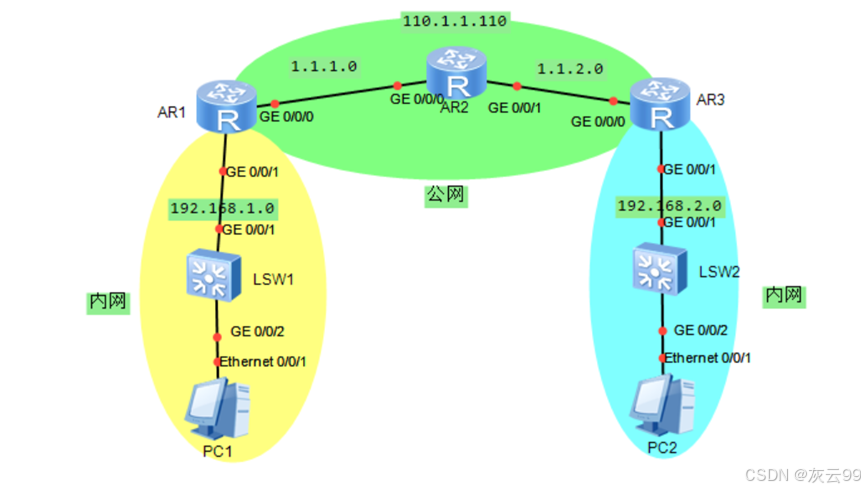

网络拓扑

设备连通性建立

AR1

interface GigabitEthernet0/0/0

 ip address 1.1.1.1 255.255.255.0

 nat outbound 3000

#

interface GigabitEthernet0/0/1

 ip address 192.168.1.254 255.255.255.0

#

ospf 1 router-id 1.1.1.1

 area 0.0.0.0

  network 1.1.1.1 0.0.0.0

#

acl number 3000

 rule 5 permit ip source 192.168.1.0 0.0.0.255

ip route-static 0.0.0.0 0 1.1.1.2

AR2

interface GigabitEthernet0/0/0

 ip address 1.1.1.2 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 1.1.2.2 255.255.255.0

#

ospf 1 router-id 1.2.1.2

 area 0.0.0.0

  network 1.1.1.2 0.0.0.0

  network 1.1.2.2 0.0.0.0

AR3

interface GigabitEthernet0/0/0

 ip address 1.1.2.1 255.255.255.0

 nat outbound 3000

#

interface GigabitEthernet0/0/1

 ip address 192.168.1.254 255.255.255.0

#

ospf 1 router-id 1.1.2.1

 area 0.0.0.0

  network 1.1.2.1 0.0.0.0

#

ospf 1 router-id 1.1.1.1

 area 0.0.0.0

  network 1.1.1.1 0.0.0.0

#

acl number 3000

 rule 5 permit ip source 192.168.1.0 0.0.0.255

ip route-static 0.0.0.0 0 1.1.2.2

manual 模式

AR1

ipsec proposal MW                                      #安全提议

     encapsulation-mode tunnel                    #确定封装模式

     transform esp                                         #封装技术

    esp authentication-algorithm sha2-256  #设置认证算法

    esp encryption-algorithm aes-256          #设置加密算法

#

acl number 3001                                        #选择两边终端通信IP段

    rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

#

acl number 3000                                      #NATacl默认优先级高于IPsecacl

     rule 4 deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

#

ipsec policy MW 10 manual                           #配置IPsec策略

   security acl 3001                                         #引用3001acl

   proposal MW                                              #引用安全提议

   tunnel local 1.1.1.1                                     #隧道本端IP地址

   tunnel remote 1.1.2.1                                  #隧道对端ip地址

   sa spi inbound esp 12345                           #入标签，对端出

   sa string-key inbound esp simple MW

   sa spi outbound esp 54321                         #出标签，对端入

   sa string-key outbound esp simple MW

#

AR3

配置原理同AR1一样

IKE模式

在确定上述连通性的基础上做以下关于IPsec的改变即可

AR1

acl number 3001                              #选择两边终端通信IP段

 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

AR3

#

ike proposal 69                                     #配置ike提案

   encryption-algorithm aes-cbc-256

   dh group2                                           #密钥交换的第2组参数

  authentication-method pre-share

   encryption-algorithm aes-cbc-256

#

ike peer 6 v1                                          #配置ike邻居：

  pre-shared-key simple 1314520

  ike-proposal 69

  remote-address 1.1.2.1

#

ipsec proposal 69                                    #定义IPSec提案

   encapsulation-mode tunnel

   esp authentication-algorithm sha1

   esp encryption-algorithm aes-256

#

ipsec policy MW 10 isakmp                   #定义IPsec策略

  security acl 3001

  ike-peer 6

  proposal 69

#

interface GigabitEthernet0/0/0            #接口调用IPsec策略

     ipsec policy MW

AR3

配置原理同AR1一样
