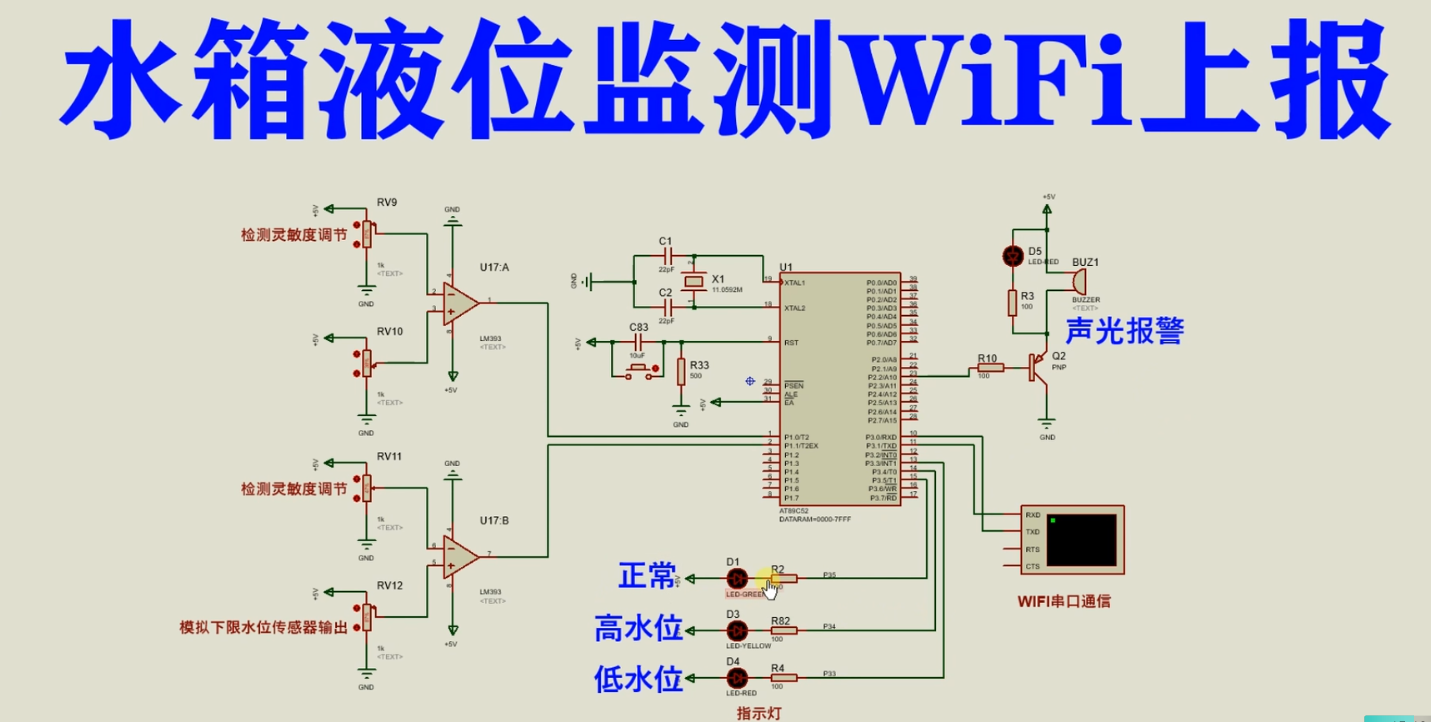

仿真图:
芯片/模块的特点:
AT89C52简介:
AT89C52是一款经典的8位单片机,是意法半导体(STMicroelectronics)公司生产的一系列单片机之一。它基于8051内核,并具有许多与其兼容的特性。
AT89C52的主要特点如下:
内部存储器:AT89C52具有8KB的闪存(Flash)存储器,可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。
RAM存储器:AT89C52配备了256字节的随机存取存储器(RAM),用于暂存数据和程序的变量。
外部扩展性:AT89C52支持多种外部扩展设备的连接,包括外部存储器(如RAM、EEPROM)和外设(如ADC、LCD、UART等),通过外部硬件连接,可以扩展单片机的功能和应用。
通用I/O引脚:AT89C52拥有32个可编程的通用输入/输出引脚,可用于连接外部设备和与其他芯片进行通信。
定时器/计数器:AT89C52内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0
串行通信:AT89C52支持串行通信接口,包括UART(串行异步通信)和SPI(串行外设接口),便于与其他设备进行数据通信和交互。
低功耗模式:AT89C52具有多种低功耗模式,如空闲模式和电源下模式,在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。
宽电源电压范围:AT89C52的工作电压范围通常为4.0V至5.5V,可以满足大多数应用需求。
LM393特点:
双比较器:LM393芯片内部包含两个独立的比较器,可以同时进行两组电压的比较。这使得它适用于需要多个比较操作的电路设计。
低电压工作:LM393可以在较低的电源电压下工作,通常在2V至36V之间。这使得它适用于低电压应用,同时也能在较高电压环境中工作。
高增益:芯片具有高增益特性,可以对输入电压的微小变化做出敏感的响应。这使得它在精确测量、电压比较和判定等应用中有广泛的应用。
宽输入电压范围:LM393的输入电压范围广,允许处理负电压和正电压信号。这使得它适用于处理不同电平的输入信号,增加了其应用的灵活性。
低功耗:该芯片的功耗较低,适合在功耗要求较低的电池供电应用中使用。
宽温度范围:LM393可以在较广的温度范围内工作,通常为-40°C至+85°C。这使得它适用于各种工作环境和应用场景。
主程序:
#include "reg52.h"
#include <intrins.h>
#include <stdio.h>
#include "delay.h"
sbit LOW_WATER_LEVEL = P1^1; //水位下限
sbit HIGH_WATER_LEVEL = P1^0; //水位上限
sbit LED_NORMAL = P3^5;
sbit LED_LOW = P3^3;
sbit LED_HIGH = P3^4;
sbit BUZZER = P2^2;
unsigned char sendDataFlag = 0;
bit messageCnt = 0;
void Timer0_Init(); //函数声明
void UART_Init();
void UART_SendByte(unsigned char dat);
void UART_SendStr(unsigned char *s, unsigned char length);
void main()
{
Timer0_Init(); //定时器0初始化
UART_Init();
DelayS(5);
UART_SendStr("AT+CIPMUX=1\r\n", 13); //打开多连接
DelayS(1);
UART_SendStr("AT+CIPSERVER=1,8080\r\n", 21); //建立服务 端口号为8080
DelayS(1);
while (1) //主循环
{
if (sendDataFlag == 1) //发送数据标志
{
if (messageCnt == 0) //区分at命令还是数据内容
{
messageCnt = 1;
UART_SendStr("AT+CIPSEND=0,8\r\n", 16); //发送8字节数据
}
else
{
if ((HIGH_WATER_LEVEL == 1) && (LOW_WATER_LEVEL == 1)) //高低都有水
{
LED_LOW = 1;
LED_HIGH = 0;
LED_NORMAL = 1;
BUZZER = 0;
UART_SendStr("*High* ", 8); //发送内容
}
else if ((HIGH_WATER_LEVEL == 0) && (LOW_WATER_LEVEL == 0)) //高低都没有水
{
LED_LOW = 0;
LED_HIGH = 1;
LED_NORMAL = 1;
BUZZER = 0;
UART_SendStr("*Low* ", 8); //发送内容
}
else if ((HIGH_WATER_LEVEL == 0) && (LOW_WATER_LEVEL == 1)) //正常水位
{
LED_LOW = 1;
LED_HIGH = 1;
LED_NORMAL = 0;
BUZZER = 1;
UART_SendStr("*Normal*", 8); //发送内容
}
else
{
LED_LOW = 0;
LED_HIGH = 0;
LED_NORMAL = 0;
BUZZER = ~BUZZER;
UART_SendStr("*Error* ", 8); //发送内容
}
UART_SendStr("\r\n", 2);
messageCnt = 0; //发送数据
}
sendDataFlag = 0; //清除发送数据标志
}
}
}
void Timer0_Init()
{
TMOD &= 0xF0;
TMOD |= 0x01; //使用模式1,16位定时器,使用"|"符号可以在使用多个定时器时不受影响
TH0 = (65536 - 18432) / 256; //重新赋值 20ms
TL0 = (65536 - 18432) % 256;
EA = 1; //总中断打开
ET0 = 1; //定时器中断打开
TR0 = 1; //定时器开关打开
}
void UART_Init()
{
SCON = 0x50;
TH2 = 0xFF;
TL2 = 0xFD;
RCAP2H = 0xFF; //(65536-(FOSC/32/BAUD)) BAUD = 115200 FOSC = 11059200
RCAP2L = 0xFD;
/*****************/
TCLK = 1;
RCLK = 1;
C_T2 = 0;
EXEN2 = 0;
/*****************/
TR2 = 1;
ES = 0; //关闭串口中断
EA = 1; //打开总中断
}
void UART_SendByte(unsigned char dat) //串口发送单字节数据
{
unsigned char time_out;
time_out = 0x00;
SBUF = dat; //将数据放入SBUF中
while ((!TI) && (time_out < 100)) //检测是否发送出去
{
time_out++;
DelayUs10x(2);
} //未发送出去 进行短暂延时
TI = 0; //清除ti标志
}
void UART_SendStr(unsigned char *s, unsigned char length) //发送定长度字符串
{
unsigned char num;
num = 0x00;
while (num < length) //发送长度对比
{
UART_SendByte(*s); //放松单字节数据
s++; //指针++
num++; //下一个++
}
}
void Timer0_Interrupt() interrupt 1
{
static unsigned char times20ms = 0;
TH0 = (65536 - 18432) / 256; //重新赋值 20ms
TL0 = (65536 - 18432) % 256;
times20ms++;
if (times20ms > 50) //定时到1s
{
sendDataFlag = 1; //发送数据变量
times20ms = 0;
}
}
// void UART_Interrupt(void) interrupt 4 //串行中断服务程序
// {
// if (RI) //判断是接收中断产生
// {
// RI = 0; //标志位清零
// }
// }
设计文件:
链接:https://pan.baidu.com/s/1dif90EarKIEBN6SpFVtyBQ?pwd=9ay7
