基于51单片机的淬火炉温度控制系统仿真

最新推荐文章于 2025-04-11 17:35:50 发布

weixin_52614629

最新推荐文章于 2025-04-11 17:35:50 发布

阅读量508

点赞数 1

文章标签： 51单片机单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/weixin_52614629/article/details/132445755

版权

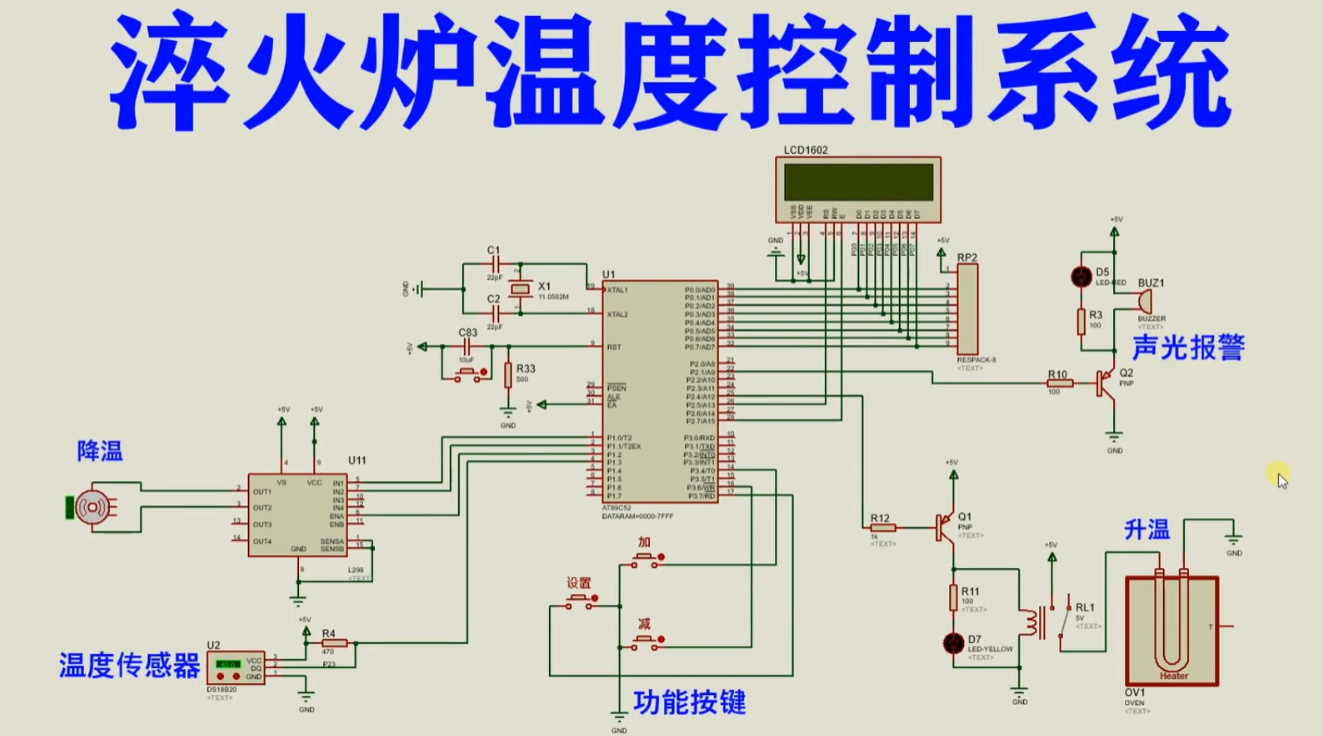

仿真图：

在这里插入图片描述

芯片/模块的特点：

AT89C52简介：
AT89C52是一款经典的8位单片机，是意法半导体（STMicroelectronics）公司生产的一系列单片机之一。它基于8051内核，并具有许多与其兼容的特性。

AT89C52的主要特点如下：

内部存储器：AT89C52具有8KB的闪存（Flash）存储器，可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器：AT89C52配备了256字节的随机存取存储器（RAM），用于暂存数据和程序的变量。

外部扩展性：AT89C52支持多种外部扩展设备的连接，包括外部存储器（如RAM、EEPROM）和外设（如ADC、LCD、UART等），通过外部硬件连接，可以扩展单片机的功能和应用。

通用I/O引脚：AT89C52拥有32个可编程的通用输入/输出引脚，可用于连接外部设备和与其他芯片进行通信。

定时器/计数器：AT89C52内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信：AT89C52支持串行通信接口，包括UART（串行异步通信）和SPI（串行外设接口），便于与其他设备进行数据通信和交互。

低功耗模式：AT89C52具有多种低功耗模式，如空闲模式和电源下模式，在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围：AT89C52的工作电压范围通常为4.0V至5.5V，可以满足大多数应用需求。

主程序：

//#include <reg51.h>
#include<stc15.h>
#include"intrins.h"
#define uint unsigned int
#define uchar unsigned char   	//宏定义
#define LCD1602 P0
sbit SET=P3^7;    			//定义调整键
sbit DEC=P3^6;    			//定义减少键
sbit ADD=P3^4;    			//定义增加键
sbit BUZZ=P2^1;    			//定义蜂鸣器
sbit ALAM=P2^4;			  	//定义加热模块
sbit DQ=P1^3;     			//定义DS18B20总线I/O
sbit RS = P2^5;
sbit EN = P2^7;
bit shanshuo_st;    			//闪烁间隔标志
bit beep_st;     				//蜂鸣器间隔标志
uchar x=0;      				//计数器
//motor
sbit IN1 = P1^0;
sbit IN2 = P1^1;
sbit PWM = P1^2;
uint t = 46082;

uchar code tab1[]={"Now Tem:   .  C "};
uchar code tab2[]={"TH:   C  TL:   C"};
uint c;
uchar Mode=0;     			//状态标志
signed char TH=65;  		//上限报警温度，默认值为60
signed char TL=60;   		//下限报警温度，默认值为60
//============================================================================================
//====================================DS18B20=================================================
//============================================================================================

void delay_ms(uchar t)
{
	uchar x,y;
	for(x = t;x > 0;x--)
		for(y = 110;y > 0;y--);
}
void Timer0_Init()
{
	TMOD = 0X01;
	TH0 = (65536 - 46082)/256;
	TL0 = (65536 - 46082)%256;
	EA = 1 ;
	ET0 = 1;
	TR0 = 1;
}
void Positive_Rotation()
{
	IN1 = 0;
	IN2 = 1;
}
void Reverse_Rotation()
{
	IN1 = 1;
	IN2 = 0;
}
void Stop_Rotation()
{
	IN1 = 1;
	IN2 = 1;
}
/*****延时子程序*****/
void Delay_DS18B20(int num)
{
  while(num--) ;
}
void delay(uint xms)//延时函数，有参函数
{
    unsigned char i, j;
	_nop_();
	_nop_();
	_nop_();
	i = 11;
	j = 190;
	do
	{
		while (--j);
	} while (--i);
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
  unsigned char x=0;
  DQ = 1;         //DQ复位
  Delay_DS18B20(8);    //稍做延时
  DQ = 0;         //单片机将DQ拉低
  Delay_DS18B20(80);   //精确延时，大于480us
  DQ = 1;         //拉高总线
  Delay_DS18B20(14);
  x = DQ;           //稍做延时后，如果x=0则初始化成功，x=1则初始化失败
  Delay_DS18B20(20);
}
/*****读一个字节*****/
unsigned char ReadOneChar(void)
{
  unsigned char i=0;
  unsigned char dat = 0;
  for (i=8;i>0;i--)
  {
    DQ = 0;     // 给脉冲信号
    dat>>=1;
    DQ = 1;     // 给脉冲信号
    if(DQ)
    dat|=0x80;
    Delay_DS18B20(4);
  }
  return(dat);
}
/*****写一个字节*****/
void WriteOneChar(unsigned char dat)
{
  unsigned char i=0;
  for (i=8; i>0; i--)
  {
    DQ = 0;
    DQ = dat&0x01;
    Delay_DS18B20(5);
    DQ = 1;
    dat>>=1;
  }
}
/*****读取温度*****/
unsigned int ReadTemperature(void)
{
  unsigned char a=0;
  unsigned char b=0;
  unsigned int t=0;
  float tt=0;
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳过读序号列号的操作
  WriteOneChar(0x44);  //启动温度转换
  Init_DS18B20();
  WriteOneChar(0xCC);  //跳过读序号列号的操作
  WriteOneChar(0xBE);  //读取温度寄存器
  a=ReadOneChar();     //读低8位
  b=ReadOneChar();    //读高8位
  t=b;
  t<<=8;
  t=t|a;
  tt=t*0.0625;
 // t= tt*10+0.5;     //放大10倍输出并四舍五入
  t= tt*10+5;
  return(t);
}

/*****读取温度*****/
void check_wendu(void)
{
	c=ReadTemperature()-5;  			//获取温度值并减去DS18B20的温漂误差
	if(c>1200)
	c=1200;
}

/********液晶写入指令函数与写入数据函数，以后可调用**************/

void write_1602com(uchar com)//****液晶写入指令函数****
{
	RS=0;//数据/指令选择置为指令
//	rw=0; //读写选择置为写
	LCD1602=com;//送入数据
	delay(1);
	EN=1;//拉高使能端，为制造有效的下降沿做准备
	delay(1);
	EN=0;//en由高变低，产生下降沿，液晶执行命令
}


void write_1602dat(uchar dat)//***液晶写入数据函数****
{
	RS=1;//数据/指令选择置为数据
//	rw=0; //读写选择置为写
	LCD1602=dat;//送入数据
	delay(1);
	EN=1; //en置高电平，为制造下降沿做准备
	delay(1);
	EN=0; //en由高变低，产生下降沿，液晶执行命令
}


void lcd_init()//***液晶初始化函数****
{
	uchar a;
	write_1602com(0x38);//设置液晶工作模式，意思：16*2行显示，5*7点阵，8位数据
	write_1602com(0x0c);//开显示不显示光标
	write_1602com(0x06);//整屏不移动，光标自动右移
	write_1602com(0x01);//清显示

	write_1602com(0x80);//日历显示固定符号从第一行第1个位置之后开始显示
	for(a=0;a<16;a++)
	{
		write_1602dat(tab1[a]);//向液晶屏写日历显示的固定符号部分
		delay(3);
	}
	write_1602com(0x80+0x40);//时间显示固定符号写入位置，从第2个位置后开始显示
	for(a=0;a<16;a++)
	{
		write_1602dat(tab2[a]);//写显示时间固定符号，两个冒号
		delay(3);
	}

}

void display()
{
	if(Mode==0)
	{
		write_1602com(0x80+8);
		write_1602dat(c/1000+0x30);
		write_1602dat((c%1000)/100+0x30);
		write_1602dat(((c%1000)%100)/10+0x30);
		write_1602com(0x80+12);
		write_1602dat(((c%1000)%100)%10+0x30);
		write_1602com(0x80+13);
		write_1602dat(0xdf);
		write_1602com(0x80+0x40+3);
		write_1602dat(TH/10+0x30);
		write_1602dat(TH%10+0x30);
		write_1602dat(0xdf);
		write_1602com(0x80+0x40+12);
		write_1602dat(TL/10+0x30);
		write_1602dat(TL%10+0x30);
		write_1602dat(0xdf);
	}
}
//=====================================================================================

/*****初始化定时器0*****/
void InitTimer(void)
{	    AUXR = 0x40;                //定时器1为1T模式
	TMOD=0x1;
	TH0=0x3c;
	TL0=0xb0;     //50ms（晶振12M）
	EA=1;      //全局中断开关
	TR0=1;
	ET0=1;      //开启定时器0
}

void KEY()
{
			//功能键
	if(SET==0)
	{
		BUZZ=0;
		delay(10);
		if(SET==0)
		{
			Mode++;
			if(Mode==3)
			Mode=0;
			BUZZ=1;
		}
		while(SET==0)
		{
			if(Mode==0)
				{
				//	write_1602com(0x80+0x40+6);
					write_1602com(0x0c);
				}
			else if(Mode==1)
				{
					write_1602com(0x80+0x40+4);
					write_1602com(0x0f);
				}
			else
				{
					write_1602com(0x80+0x40+13);
					write_1602com(0x0f);
				}
		}
	}
	//增加
	if(ADD==0&&Mode==1)
	{
		BUZZ=0;
		delay(10);
		if(ADD==0)
		{
			TH++;
			if(TH>=99)
			TH=99;
			write_1602com(0x80+0x40+3);
			write_1602dat(TH/10+0x30);
			write_1602dat(TH%10+0x30);
			write_1602com(0x80+0x40+4);
			BUZZ=1;
		}
		while(ADD==0);

	}
	//减少
	if(DEC==0&&Mode==1)
	{
		BUZZ=0;
		delay(10);
		if(DEC==0)
		{
			TH--;
			if(TH==TL)
			TH=TL+1;
			write_1602com(0x80+0x40+3);
			write_1602dat(TH/10+0x30);
			write_1602dat(TH%10+0x30);
			write_1602com(0x80+0x40+4);
			BUZZ=1;
		}
		while(DEC==0);
	}
	if(ADD==0&&Mode==2)
	{
		BUZZ=0;
		delay(10);
		if(ADD==0)
		{
			TL++;
			if(TL==TH)
			TL=TH-1;
			write_1602com(0x80+0x40+12);
			write_1602dat(TL/10+0x30);
			write_1602dat(TL%10+0x30);
			write_1602com(0x80+0x40+13);
			BUZZ=1;
		}
		while(ADD==0);

	}
	//减少
	if(DEC==0&&Mode==2)
	{
		BUZZ=0;
		delay(10);
		if(DEC==0)
		{
			TL--;
			if(TL<=0)
			TL=0;
			write_1602com(0x80+0x40+12);
			write_1602dat(TL/10+0x30);
			write_1602dat(TL%10+0x30);
			write_1602com(0x80+0x40+13);
			BUZZ=1;
		}
		while(DEC==0);
	}
}

/*****报警子程序*****/
void Alarm()
{
	if(x>=10){beep_st=~beep_st;x=0;}
	if(Mode==0)
	{
		if((c/10)>=TH)
		{
		  ALAM=1;
      Positive_Rotation();
			if(beep_st==1)
			BUZZ=0;
			else
			BUZZ=1;
		}
		else if((c/10)<TL)
		{

			Stop_Rotation();
			ALAM=0;
			if(beep_st==1)
			BUZZ=0;
			else
			BUZZ=1;
		}
		else
		{
			BUZZ=1;
			ALAM=1;
			   Stop_Rotation();
		}
	}
	else
	{
		BUZZ=1;
		ALAM=1;
		   Stop_Rotation();
	}
}


/*****主函数*****/
void main(void)
{
	uint z;
	delay(1);
	lcd_init();
	delay(1);
	InitTimer();    //初始化定时器

	for(z=0;z<100;z++)
	{
		check_wendu();
		delay(1);
	}
	while(1)
	{

		display();
		KEY();
		Alarm();
		check_wendu();
	}
}
