使用Stm32CubeMX配合Stm32F334nucleo板-DAC数模转换和COMP模块搭配使用

最新推荐文章于 2025-06-09 10:09:49 发布
最新推荐文章于 2025-06-09 10:09:49 发布
阅读量1k 收藏 14
点赞数 10
CC 4.0 BY-SA版权
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_52564215/article/details/135286341

1.比较器是两个电压进行比较，输出比较结果的一个模块，从功能上可以得知，比较器肯定有三个引脚，比较电压1引脚，比较电压2引脚，输出引脚。

这里我们做一个这样的功能，比较器引脚1，用DAC给它一个固定电压2V，引脚2给它一个PWM波，当PWM>2V时输出0，当PWM<2V时输出1(0或1我不太确定，可能是反的)，也可能是当PWM>2V时输出1，当PWM<2V时输出0

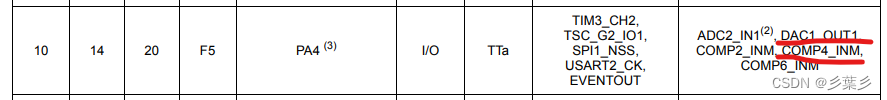

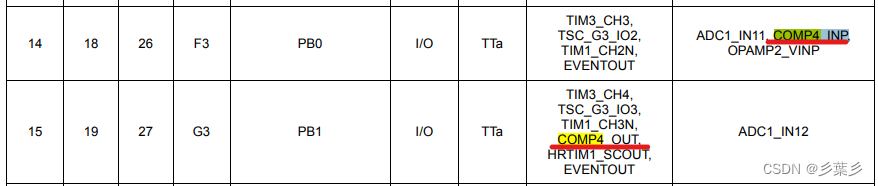

2.再Stm32F334R8的DataSheet可以查到PA4可以用作DAC_OUT1也可以用作COMP4_INM(这里两个功能都可以选上，即DAC_OUT1做为比较器的一端输入)，PB0可用作COM4_INP,PB1可用作COMP_OUT

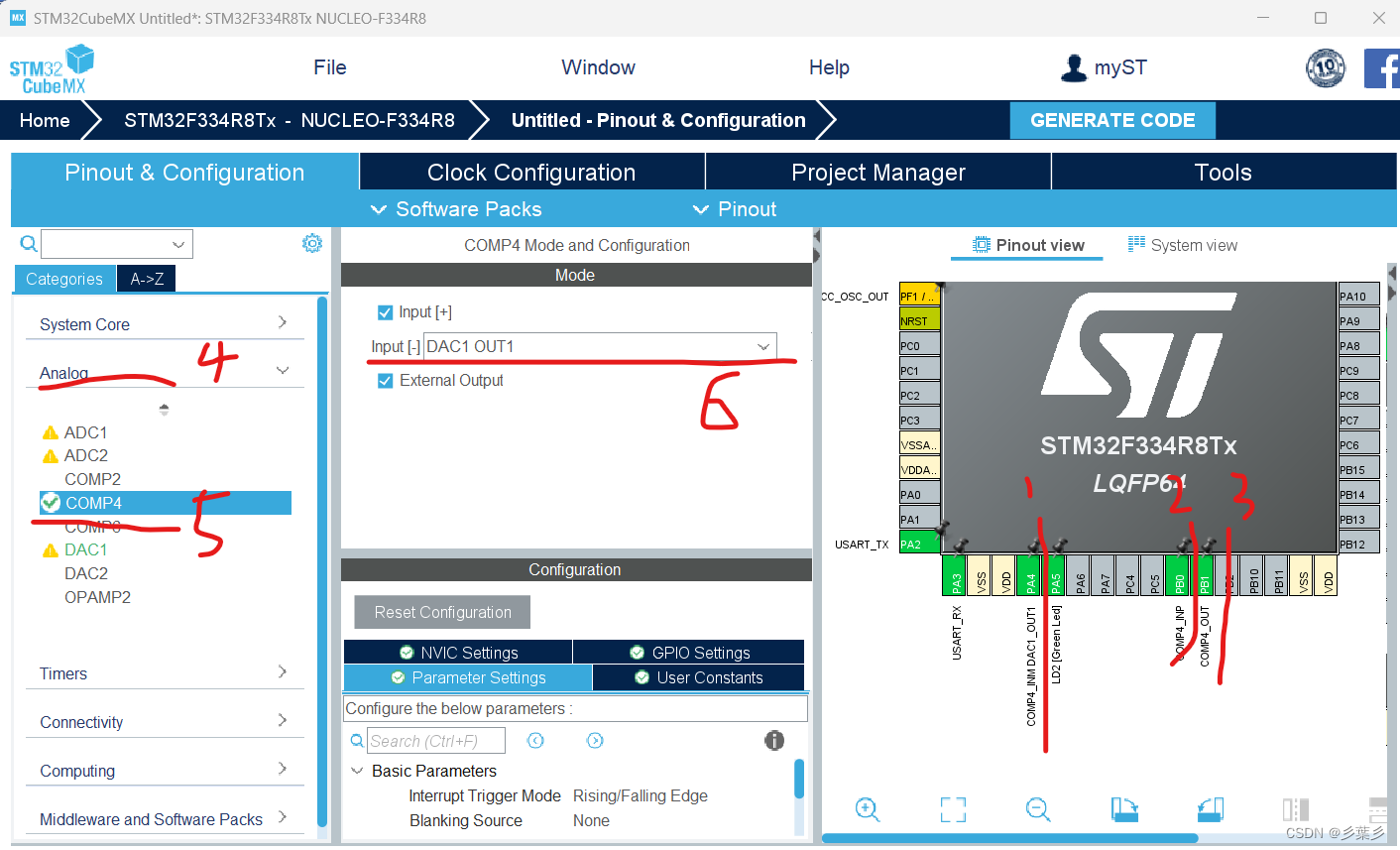

3.设定PA4,PB0,PB1引脚功能如下，这样DAC1_OUT1和COMP4就设定好了，我们还差一个PWM波给到COMP4_INP引脚去和DAC1_OUT1的电压做比较

4.按照PWM波设定，我们这次还是用TIM2_CH1,设置好时钟树，还有PC0设置成TIM2_CH1，还是让它输出1Hz的PWM波
