使用Stm32CubeMX配合Stm32F334nucleo板-GPIO点亮LED

最新推荐文章于 2025-05-08 18:16:04 发布
原创 最新推荐文章于 2025-05-08 18:16:04 发布 · 664 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

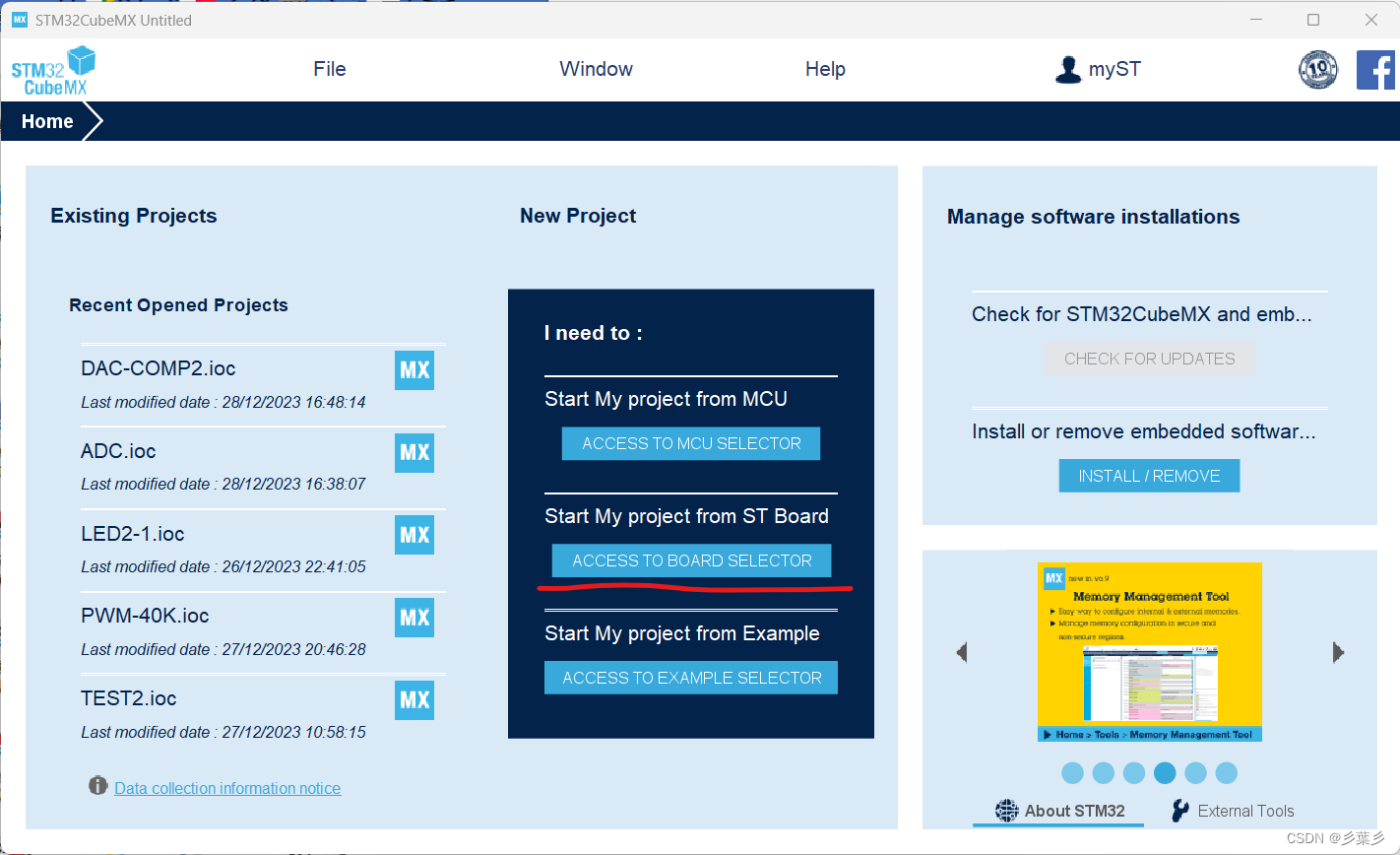

1.打开Stm32CubeMX，点击ACCESS TO BOARD SELECTOR

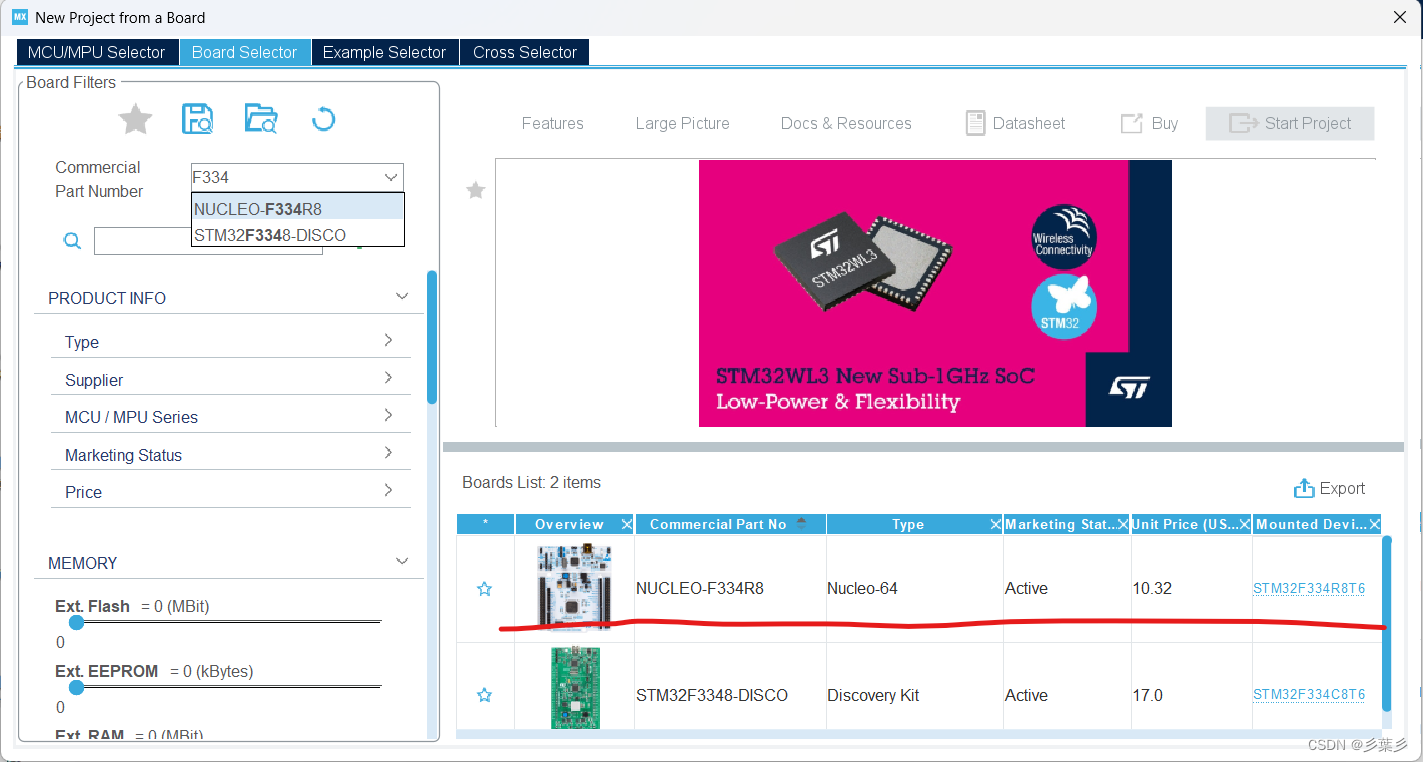

2.双击选择nucleo板

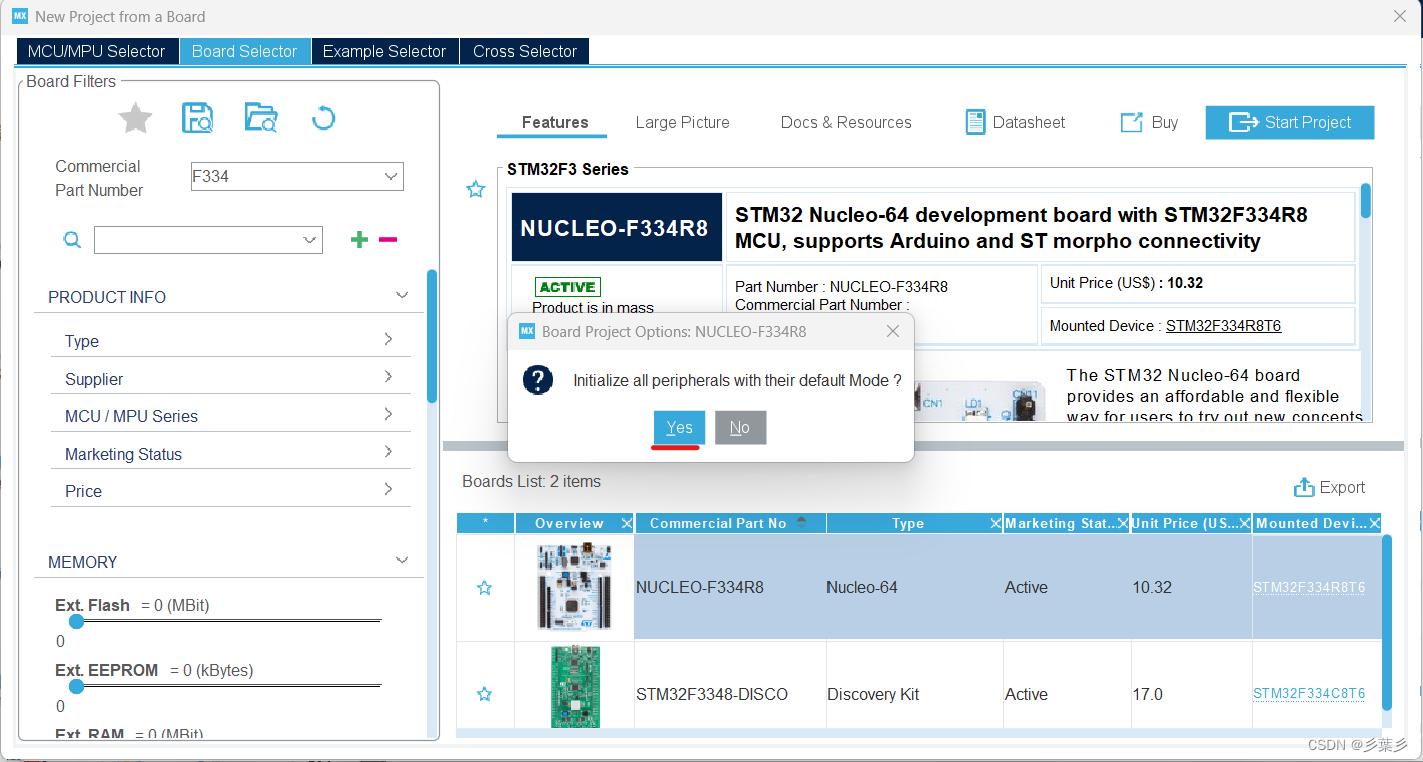

3.点击Yes

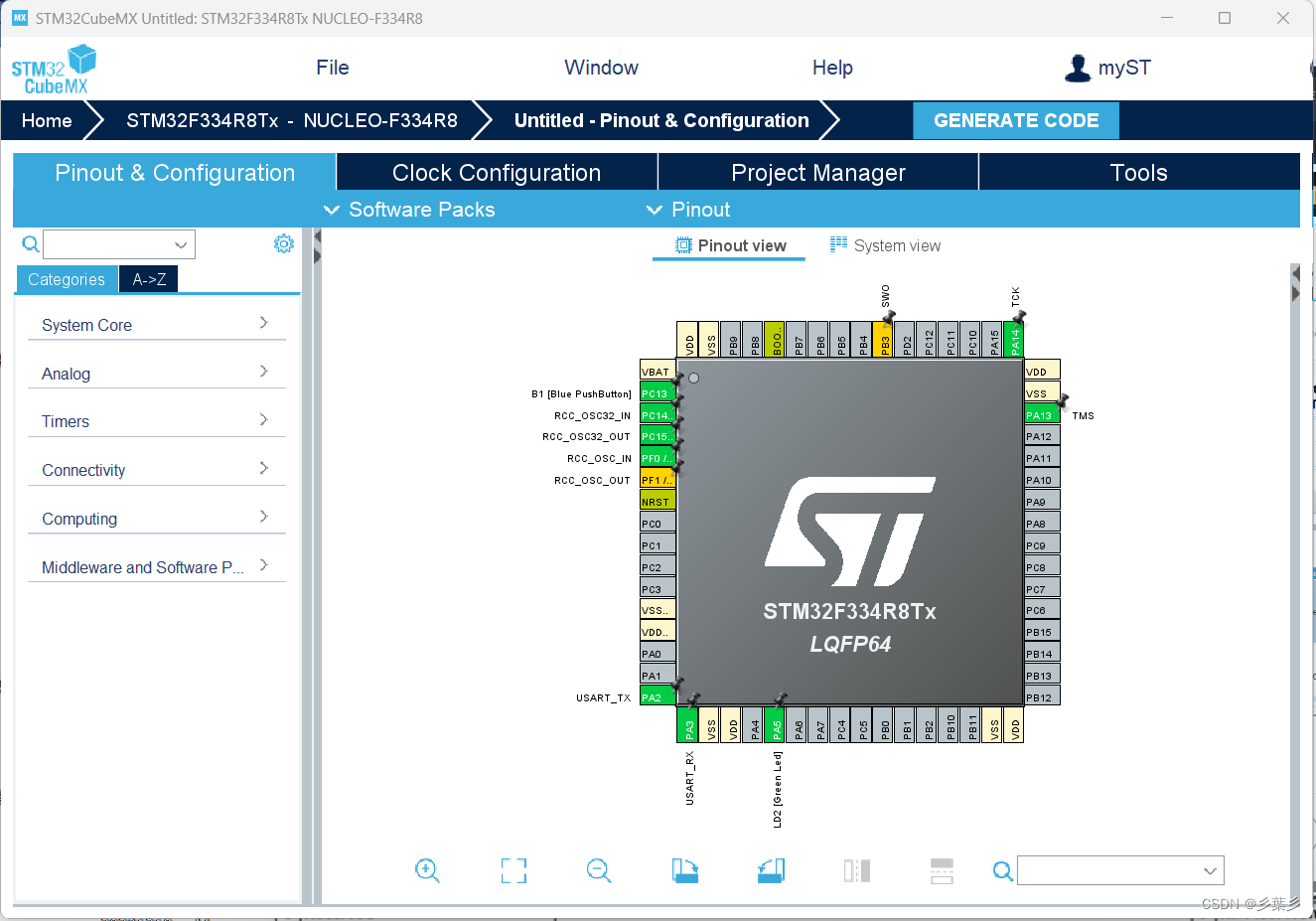

4.弹出如下画面，可以看到下方PA5是绿色的，表示PA5已经打开使用了

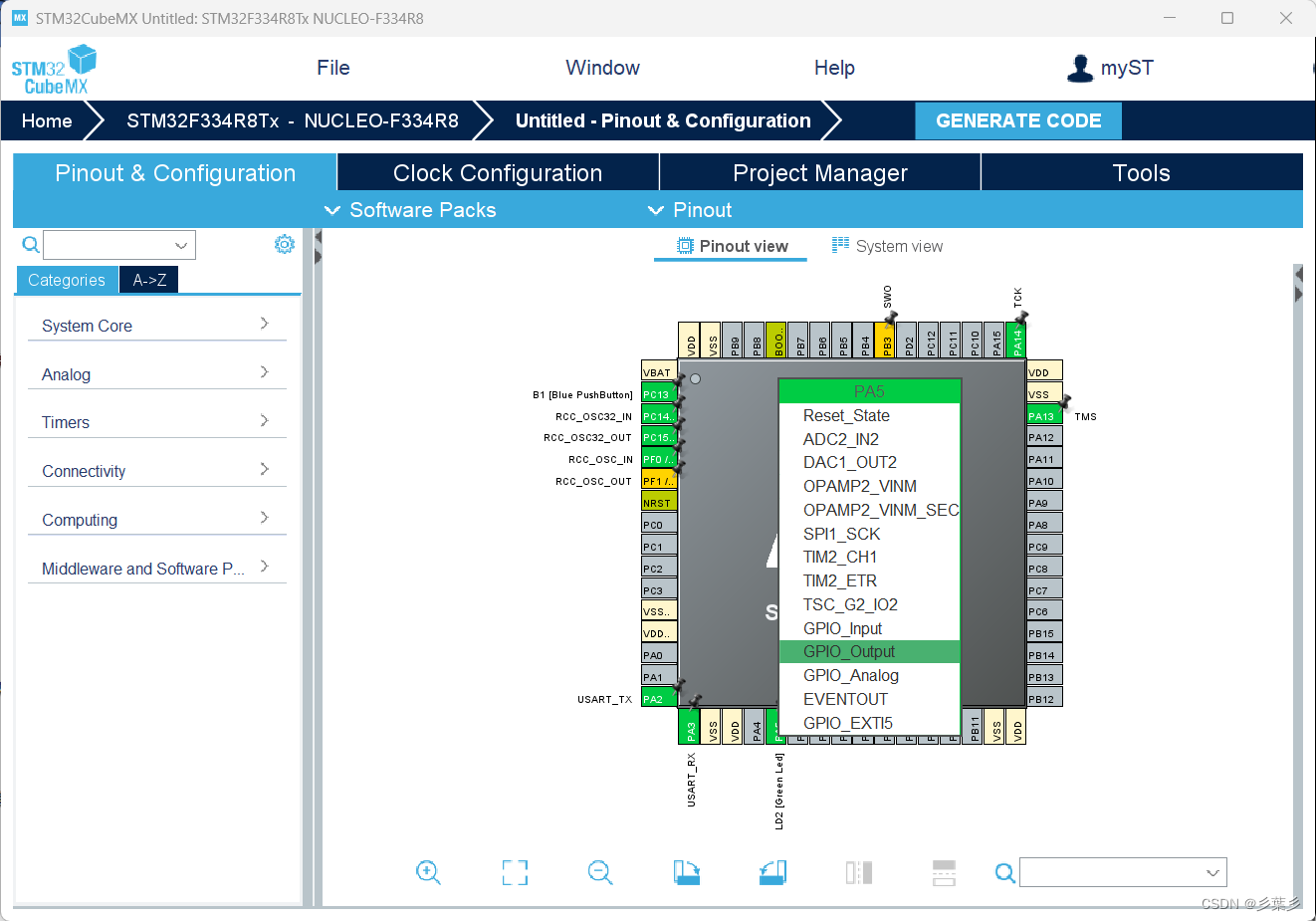

6.左键单击PA5，可以看到PA5设定成了GPIO_Output模式

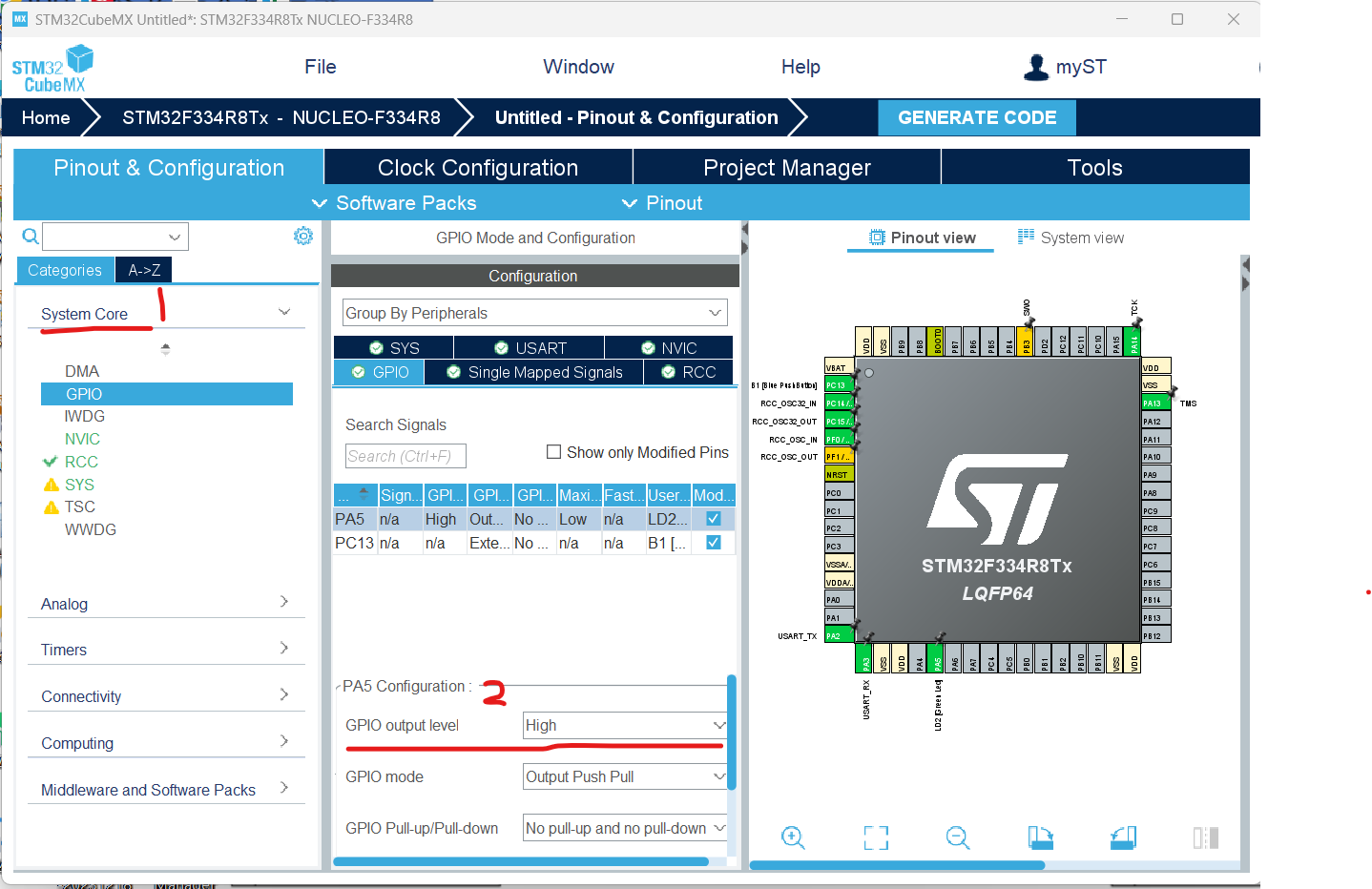

6.按下图点击设置PA5输出高电平

7.根据Stm32F334nucleo板的
