软件调试问题系列文章之第一章 ARM软件调试问题

系列文章目录

第一章 ARM软件调试问题

---

---

前言

本系列文章主要用于记录工作和学习过程中的软件调试问题

方便查找对应问题的解决之道，如解答有不足之处或问题解决仍待补充，还请大佬多多指教，谢谢！->欢迎评论区留言

---

第一章 ARM软件调试问题

1.STM32 ST-LINK Utility烧写芯片读/写保护解锁

1.1 描述

• 采用STM32 ST-LINK Utility烧写时误操作，导致芯片出现读/写保护

1.2 警告及解决办法（读/写）

1.2.1 读保护

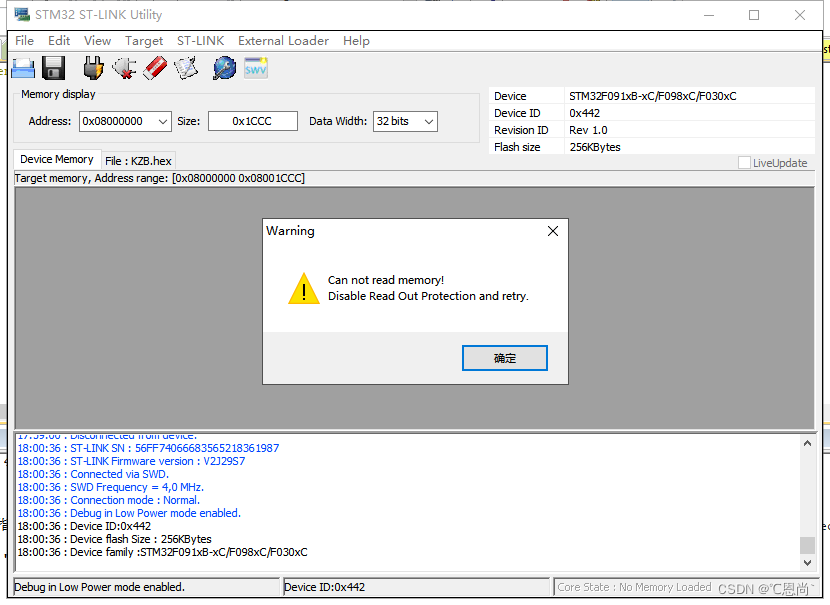

• 采用STM32 ST-LINK Utility连接时出现警告：Can not read memory! Disable Read Out Protection and retry.


1.2.2 读保护解决

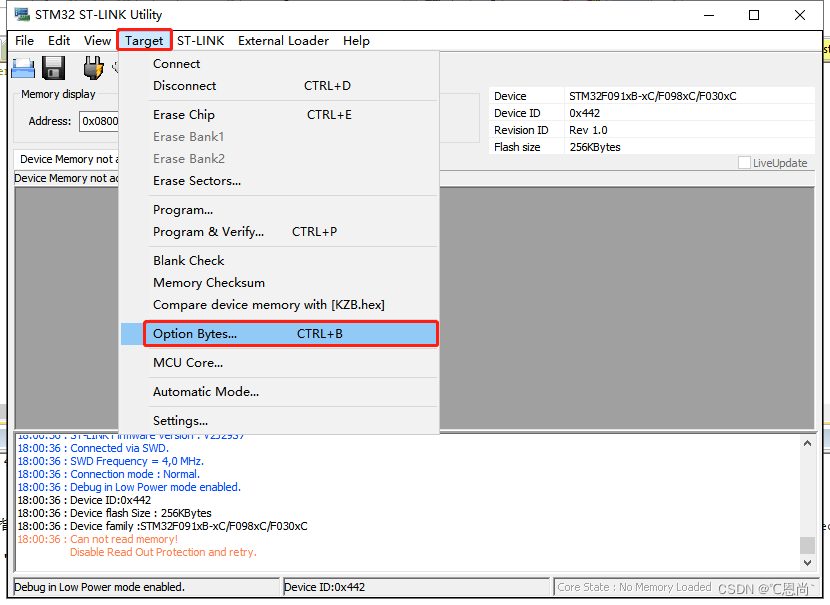

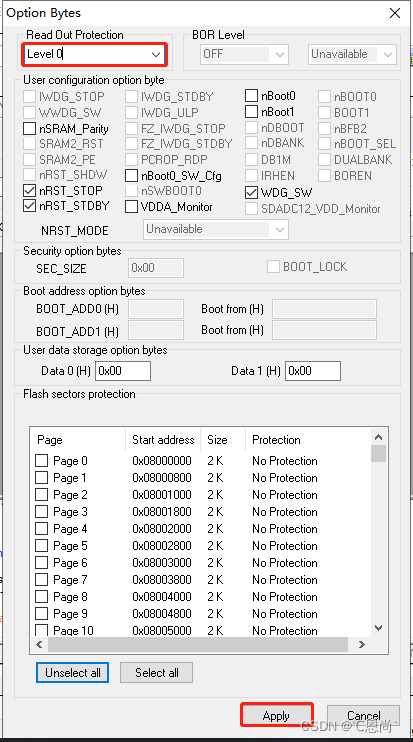

• 点击Target->Option Bytes…

• Read Out Protection设置为 Level 0->Apply（应用）


注：读保护等级（防止代码被他人恶意拷贝，保护原作者的权益）

读保护等级	含义	切换
Level 0	无保护（可随意读取，调试时选择）	切换其他等级，不会擦除芯片已有代码
Level 1	可恢复读保护	切换至Level 0，会自动擦除已有程序
Level 2	不可恢复读保护（调试时勿选）	不可切换其他等级，且芯片里的程序不可再升级

1.2.3 写保护

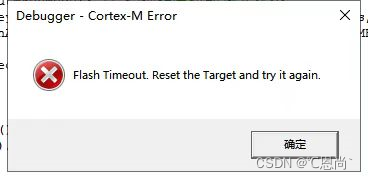

• 采用Keil5软件仿真时出现警告：Flash Timeout.Reset the Target and try it again.

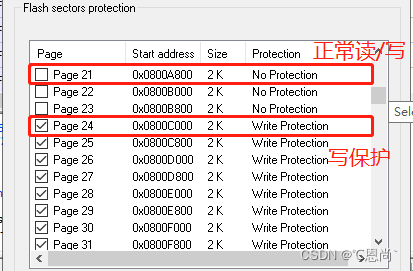

• 采用STM32 ST-LINK Utility连接时（在读保护已解决状态下，点击Target->Option Bytes…查看保护状态）：Write Protection


1.2.4 写保护解决

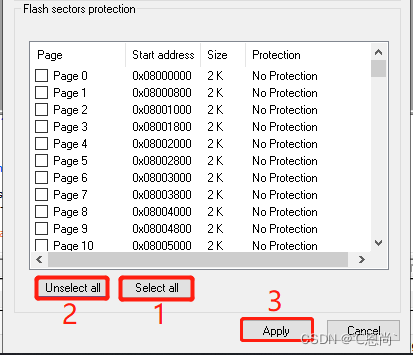

• 点击Target->Option Bytes…->Select all->Unselect all->Apply（当Protection全变为No Protection时，即无读/写保护）


1.2.5 实际问题解决操作步骤（读/写保护）

• 第一步 采用STM32 ST-LINK Utility连接
• 若无读保护警告（Can not read memory! Disable Read Out Protection and retry.），则进行第二步
• 第二步 采用Keli5软件进行软件仿真
• 查看软件运行状态，若正常运行，则无读/写保护问题；若程序跑飞（main函数中打断点不停），则进行第三步

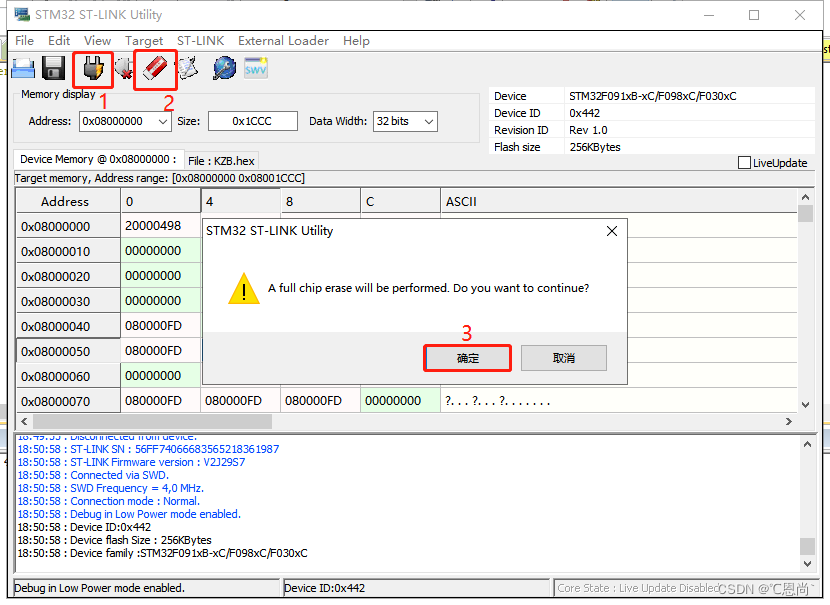

• 第三步 采用STM32 ST-LINK Utility连接
• 连接成功（显示芯片信息）后，先擦除芯片

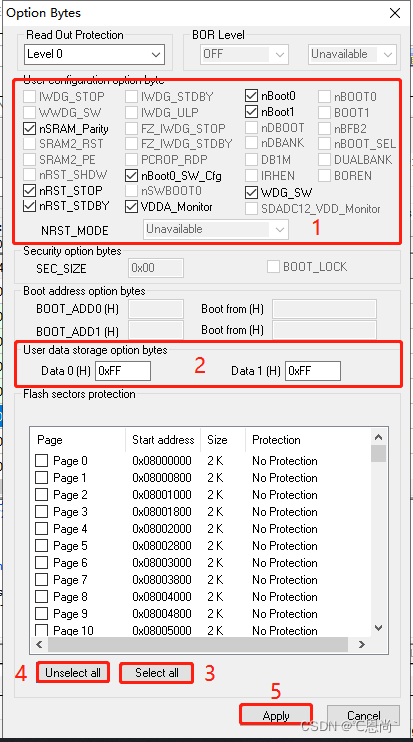

• 第四步 点击Target->Option Bytes…->按照下图流程设置->Apply

• 第五步 再次擦除芯片，然后断开连接

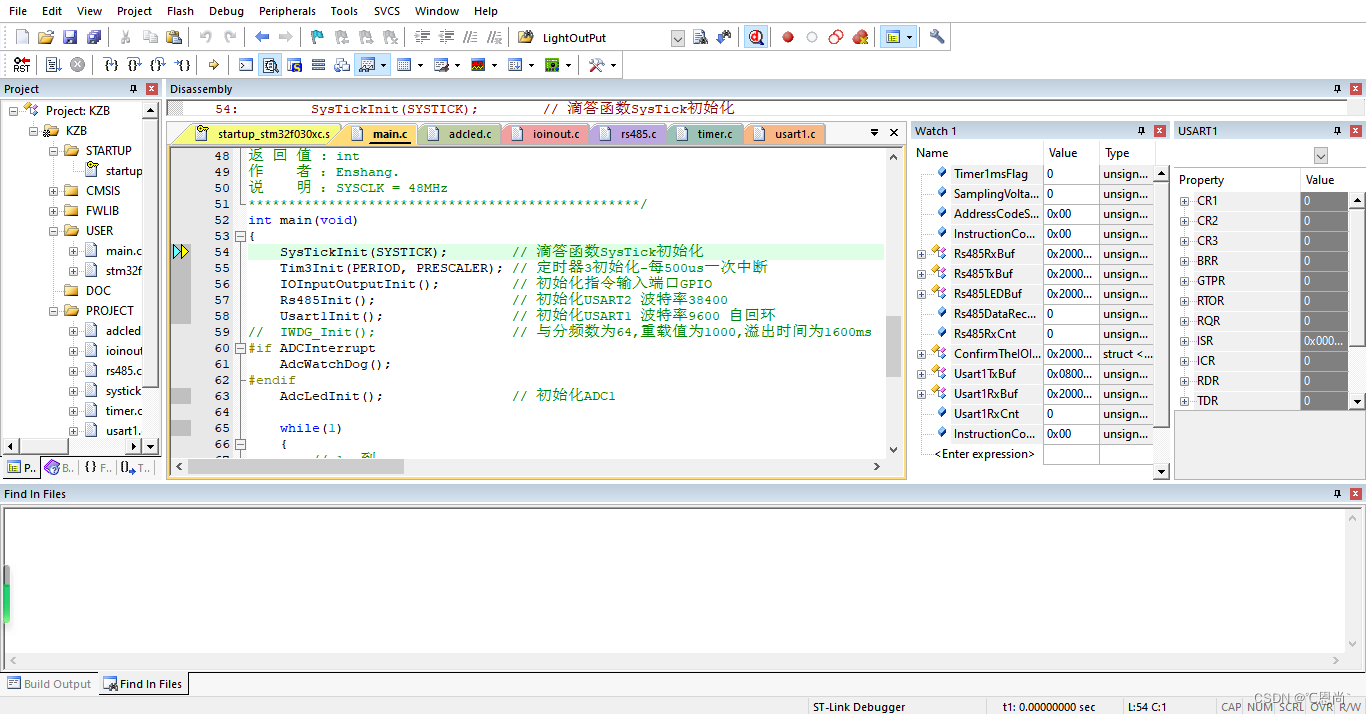

• 第六步 采用Keli5软件进行软件仿真（程序正常运行：读/写保护解除，芯片正常运行）


2.STM32软件仿真/下载

2.1 描述

• STM32无法进行软件仿真或软件仿真时无法跳转main函数

2.2 警告及解决办法

2.2.1 无法进行软件仿真

• 检查硬件连接（BOOT设置、仿真器接口等）

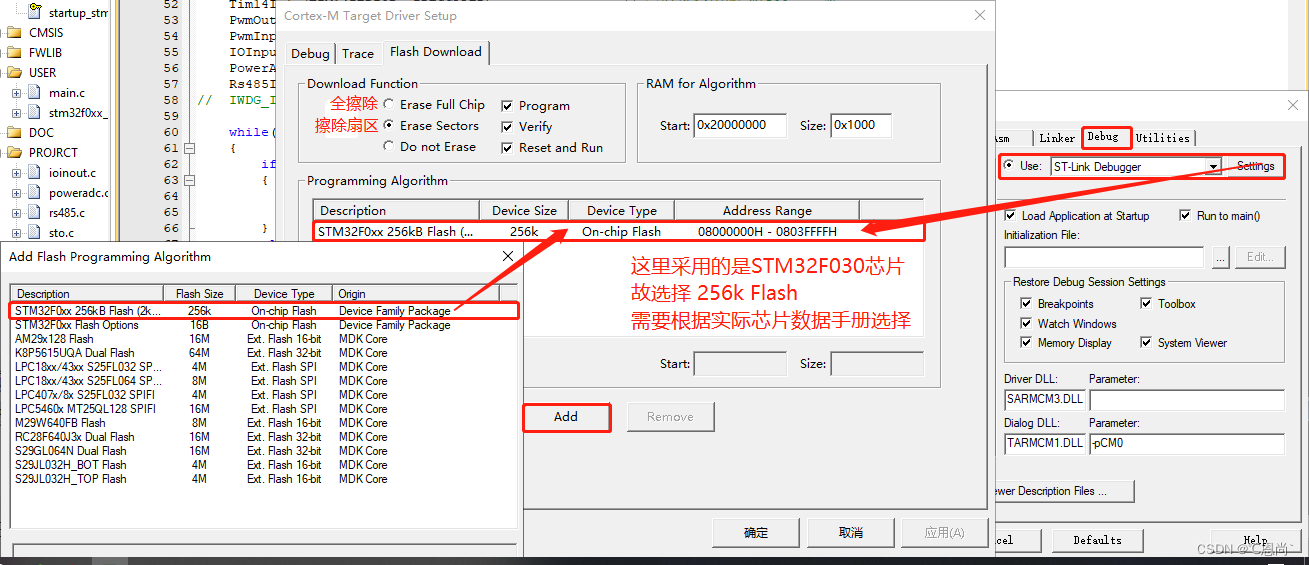

• 软件仿真设置（芯片型号选择、仿真连接设置、Flash大小选择等）

• 有无读写保护（详情见ARM软件调试问题1，若出现相关警告，可按照步骤解保护）

2.2.2 仿真时无法跳转main函数（程序完全跑飞，未进入.s启动文件）

• 硬件断电，多次尝试

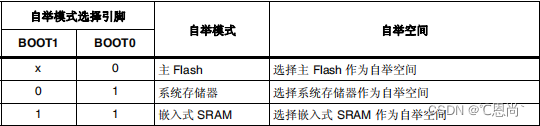

• 检查硬件boot连接（一般情况下都采用BOOT0接地，即BOOT0=0 主Flash模式）


总结

本章为软件调试问题系列文章 第一章：ARM软件调试问题
