嵌入式STM32深入之基于IIC和SPI协议的OLED显示

一、实验要求

2. 理解OLED屏显和汉字点阵编码原理，使用STM32F103的SPI或IIC接口实现以下功能：

1. 显示自己的学号和姓名；

2. 显示AHT20的温度和湿度；

3. 上下或左右的滑动显示长字符，比如“Hello，欢迎来到重庆交通大学物联网205实训室！”或者一段歌词或诗词(使用硬件刷屏模式)。

PCtoLCD2002生成字模以及软件的下载

下载链接

二、了解SPI（串行外设接口）

1、SPI的定义

SPI（Serial Peripheral Interface）就是串行外围设备接口。
SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚。SPI 是一个环形总线结构，由 ss(cs)、sck、sdi、sdo 构成，时序主要是在 sck 的控制下，两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候，sdo 上的电平将被发送到从设备的寄存器中。
下降沿到来的时候，sdi 上的电平将被接收到主设备的寄存器中。

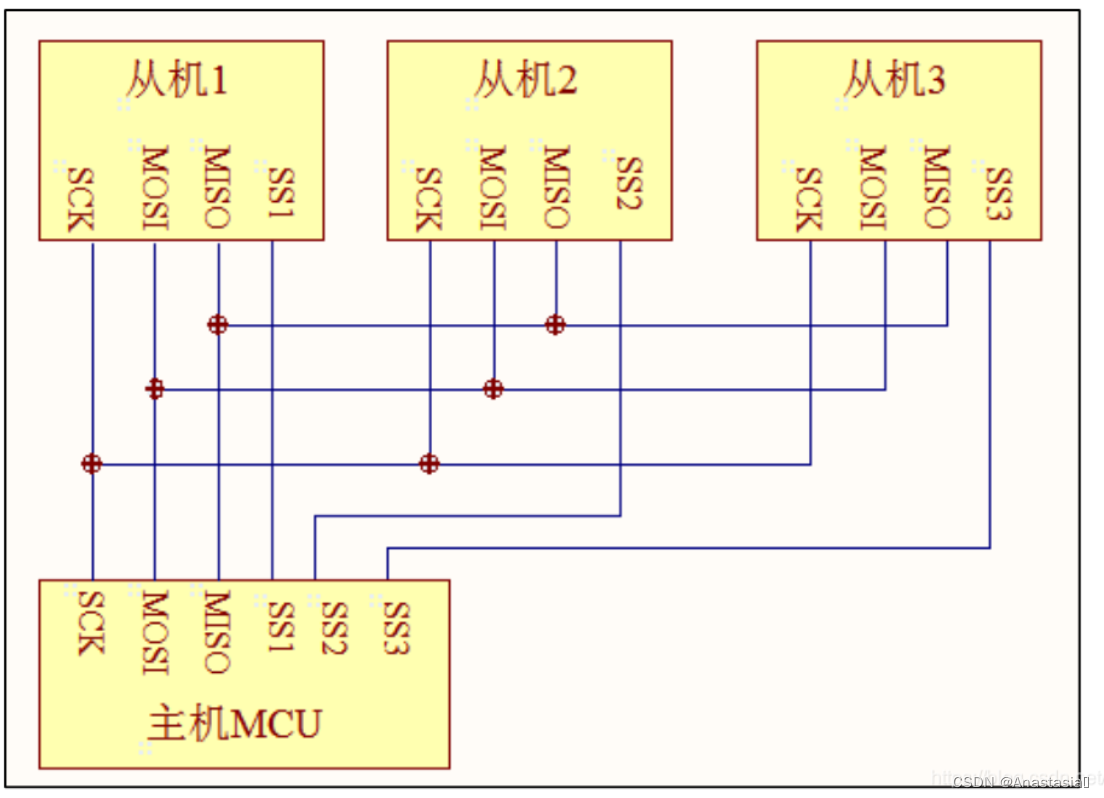

2、SPI的连接方式

SS( Slave Select)：从设备选择信号线，常称为片选信号线。
SCK (Serial Clock)：时钟信号线，用于通讯数据同步。
MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

3、SPI的通讯过程

MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

三、OLED屏介绍

有机发光二极管（OrganicLight-Emitting Diode，OLED），又称为有机电激光显示、有机发光半导体（OrganicElectroluminescence Display，OLED），是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。一般而言，OLED可按发光材料分为两种：小分子OLED和高分子OLED（也可称为PLED）。OLED是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，而且只需要低的驱动电压，这些主要的特征使得OLED在满足平面显示器的应用上显得非常突出。OLED显示屏比LCD更轻薄、亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高，能满足消费者对显示技术的新需求。

CD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示，OLED 效果要来得好一些。以目前的技术，OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。
接口：

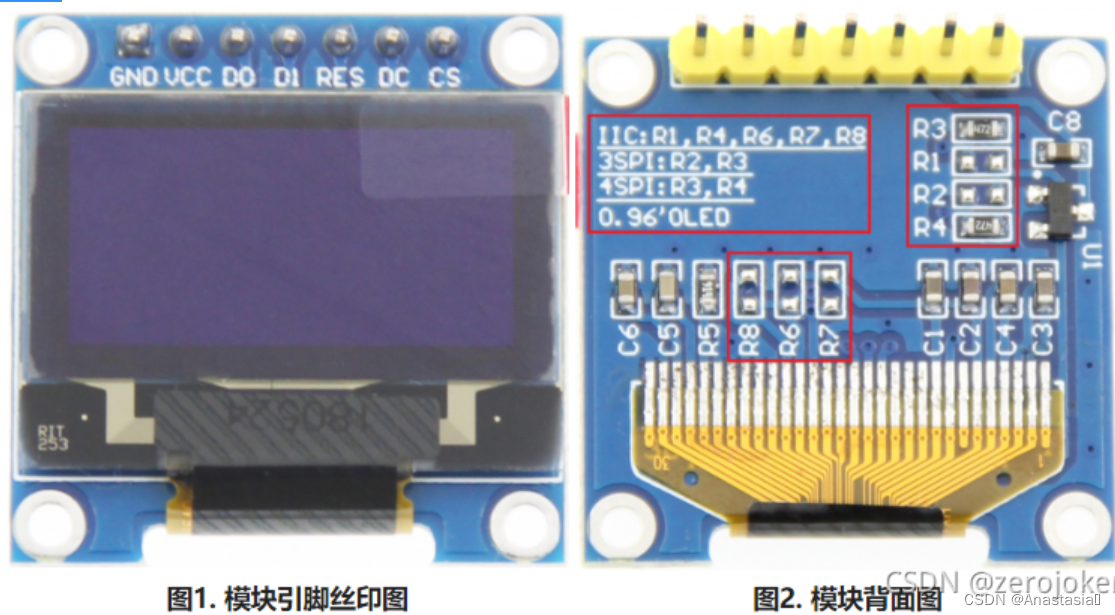

1、本模块支持IIC、3线制SPI以及4线制SPI接口总线模式切换（如图2红框内所示），具体说明如下：
A、使用4.7K电阻只焊接R3、R4，则选择4线制SPI总线接口（默认）；
B、使用4.7K电阻只焊接R2、R3，则选择3线制SPI总线接口；
C、使用4.7K电阻只焊接R1、R4、R6、R7、R8，则选择IIC总线接口；
2、接口总线模式切换后，需要选择相应配套的软件和相应的接线引脚（如图1所示），模块才能正常运行。相应的接线引脚说明如下ÿ
