STM32----DMA

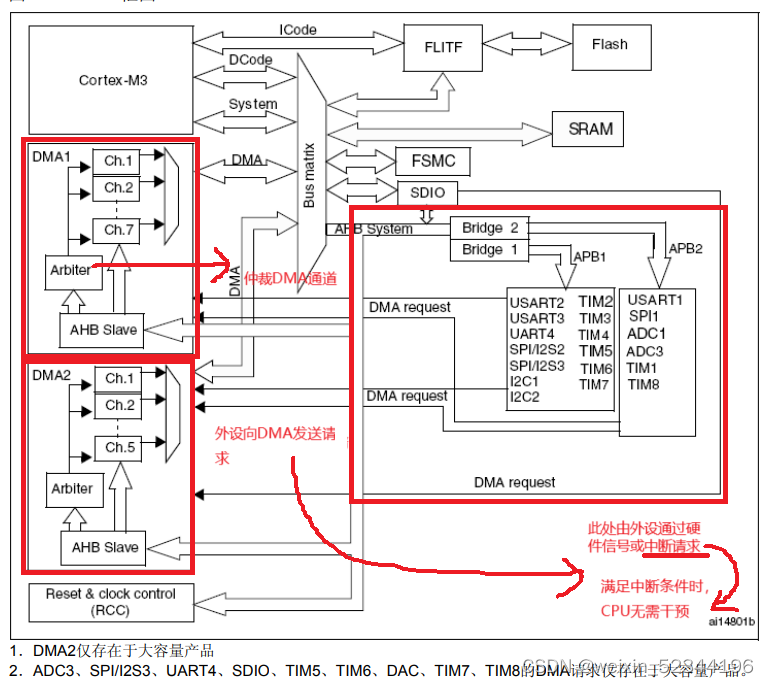

DMA 框图

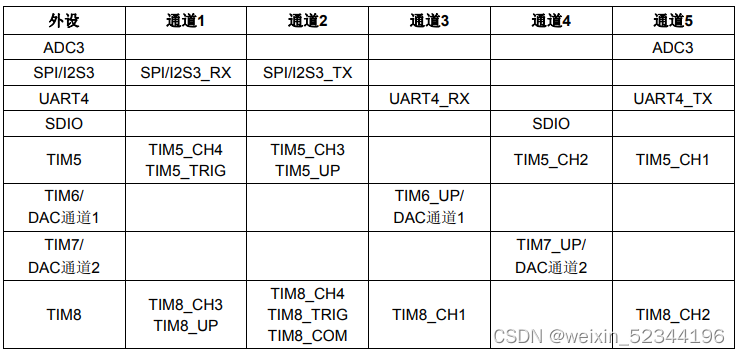

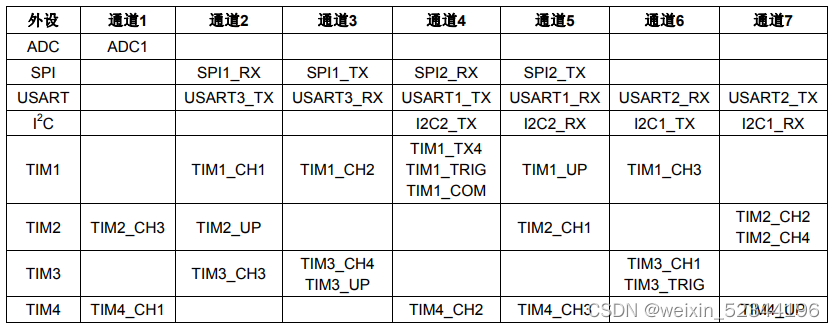

 DMA通道

DMA1有七个通道，DMA2有五个通道， 但同一时刻只能接收一个通道的请求，如果出现两个或以上的通道请求，则需要仲裁。

仲裁流程：

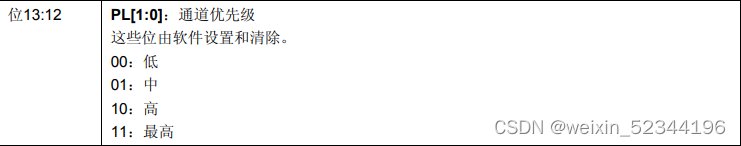

 1.经过软件判断，设置DMA_CCRx寄存器

2.如果软件无法判断，则经过硬件，对通道的编号进行对比，通道编号越小优先级越高

DMA配置

 1.DMA外设地址，内存地址配置

 2.DMA数据传输方向

1.外设到存储器

外设地址为源地址，DMA内存地址为目标地址

2.存储器到外设

DMA内存地址为源地址，外设地址为目标地址

3.存储器到存储器，如A传输至B，则此时，A为外设地址，B为内存地址

3.DMA传输的数据量及单位

同时需要配置数据宽度，如8/16/32，之后还要设置外设和存储器的指针增量

4.是否循环

5.使能

ps：

出现丢失的现象，可能是因为发送没有使用DMA，导致发送的速度比接收慢，然后溢出了？但感觉不至于，这个问题不太明白

发现一个问题了，空闲中断我没有去读，这就导致标志位没清零，所以有的时候会卡住。
