STM32 开发 - 时钟系统引入（HSE 时钟、HSI 时钟、PLL 时钟、LSI 时钟、LSE 时钟）

晶振

1. 晶振（Crystal Oscillator，晶体振荡器）是电子电路中的一种关键元件，用于提供稳定的时钟信号，在 STM32 等微控制器和各类电子设备中广泛应用

2. 由石英晶体（或其他压电材料）制成的电子元件，当施加电压时，晶体会以特定频率机械振动，这种振动又转换为电信号，形成稳定的振荡

---

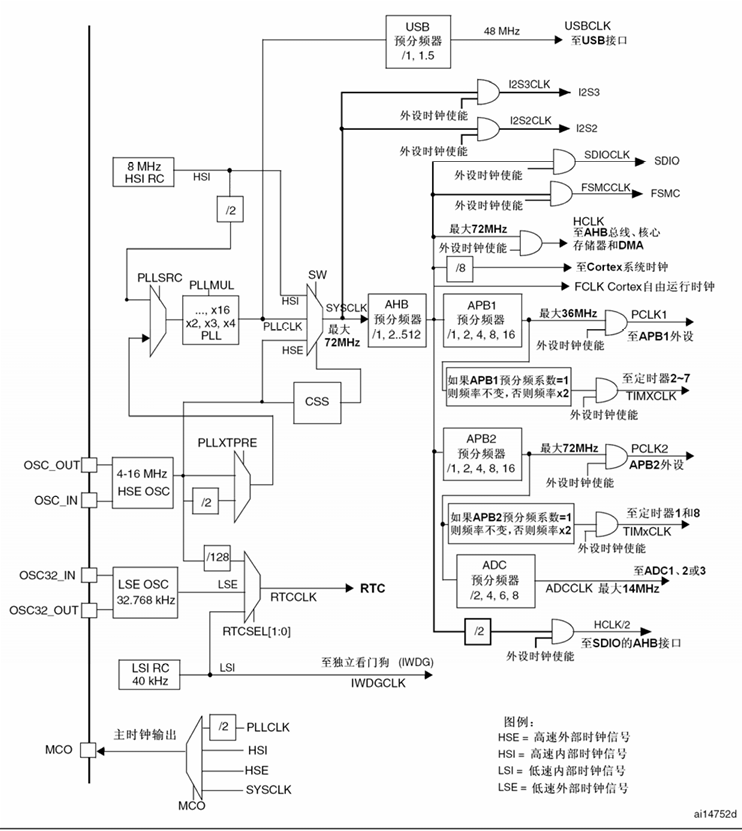

时钟系统

1、概述

1. OSC_OUT 引脚用于连接外部高速晶振（8MHz），与 OSC_IN 配对使用，构成外部晶振的振荡回路

2. OSC32_OUT 引脚用于连接外部低速晶振（32.768kHz），与 OSC32_IN 配对使用，构成外部晶振的振荡回路

3. MCO 可将内部时钟信号输出到外部引脚，用于调试、同步外部设备或提供参考时钟

• 在 STM32 中有 3 种不同的时钟源用来驱动系统时钟（SYSCLK），除此以外，还有 2 种二级时钟

1. HSI 时钟：High Speed Internal oscillator，高速内部时钟

2. HSE 时钟：High Speed Enternal oscillator，高速外部时钟

3. PLL 时钟：Phase Locked Loop，锁相环 / 倍频器

4. LSI 时钟（二级时钟）：Low Speed Internal oscillator，低速内部时钟

5. LSE 时钟（二级时钟）：Low Speed External oscillator，低速外部时钟

2、补充

1. 高速设备使用高速时钟，低速设备使用低速时钟，可以最大程度的达到节能效果

2. 晶振与时钟的关系：晶振是硬件实现方式，时钟是一套系统概念

3. oscillator 是振荡器的意思

---

HSE 时钟

1. HSE 时钟是由外部时钟源提供，目前几乎所有的 STM32 单片机的设计都是在外部接一个 8MHz 的晶振，经过 PLL 倍频（9 倍频）后得到一个 72MHz 的系统时钟

2. 系统默认就是这个时钟

---

HSI 时钟

1. HSI 时钟是由内部 RC 振荡器提供，可直接作为系统时钟或在 2 分频后作为 PLL 输入

2. HSI RC 振荡器能够在不需要任何外部器件的条件下提供系统时钟

3. 当 HSE 时钟失效时，HSI 时钟可以继续提供系统时钟

---

PLL 时钟

• PPL 时钟用于倍频，得到更高频率的时钟信号

1. 倍频：将输入时钟频率乘以整数倍，生成更高频率的时钟信号

2. 分频：降低时钟频率以适配低速外设或节能需求

---

LSI 时钟

1. LSI 时钟频率大约 40kHz

2. LSI RC 担当一个低功耗时钟源的角色，它可以在停机和待机模式下保持运行，为独立看门狗和自动唤醒单元提供时钟

---

LSE 时钟

1. LSE 晶体是一个 32.768kHz 的低速外部晶体或陶瓷谐振器

2. 它为实时时钟或者其他定时功能提供一个低功耗且精确的时钟源
