树莓派PICO：DS1302时钟芯片（MicroPython）

最新推荐文章于 2025-04-13 00:20:15 发布
最新推荐文章于 2025-04-13 00:20:15 发布
阅读量1.7k 收藏 7
点赞数 2
分类专栏： 单片机开发 文章标签： 单片机 python
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_52168861/article/details/125212859
版权
本文介绍了如何在树莓派PICO的MicroPython环境中开发并解决DS1302时钟芯片的GPIO读写问题，涉及芯片数据格式的解读和存储策略。通过实际操作和代码分享，读者可以学习如何编写适用于DS1302的库文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

准备材料

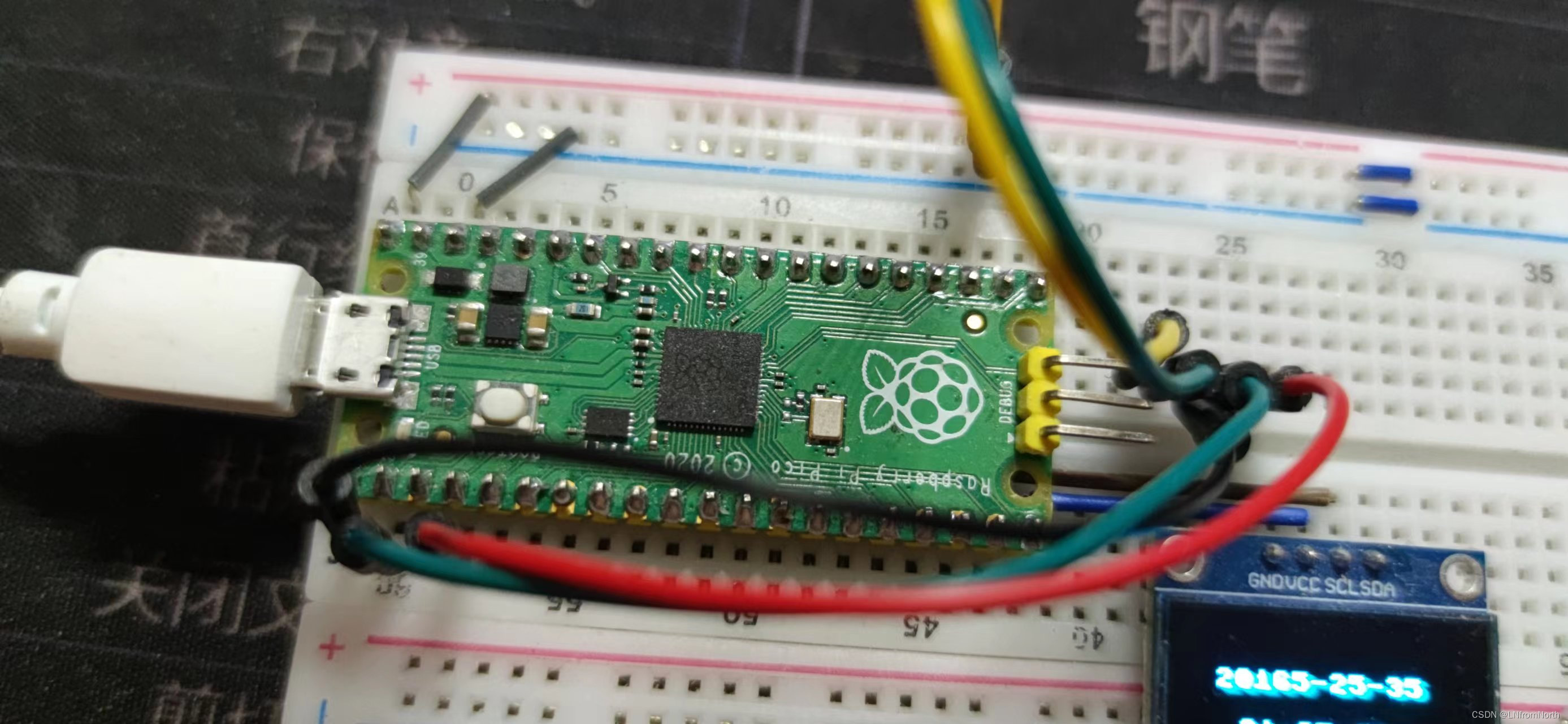

  1. 树莓派PICO（MicroPython）

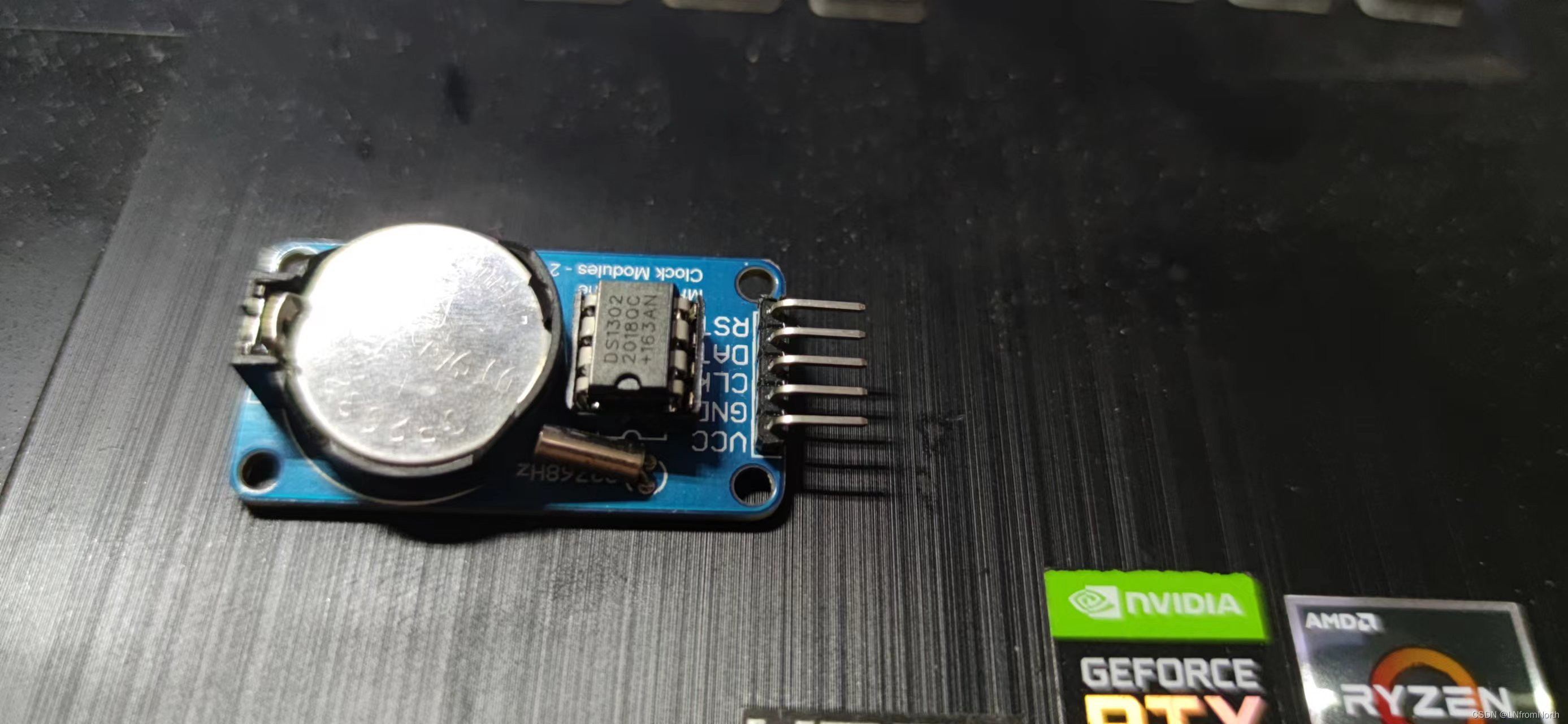

  2. DS1302时钟模块
  3. 0.96 OLED
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/4b787e6587a54df79fdfc0495ef4ce1a.jpeg#pic_center

DS1302简述

其实作为一个时钟芯片，DS1302的性能不算优异，这次写这篇文章也只是为了记录一下在MicroPython环境下编写的DS1302库文件的过程与中间的一些问题。
具体DS1302的参数和引脚等信息可以参考数据手册（文末 获取）和文章: 51单片机DS1302实时时钟

遇到问题

GPIO同时读写

首先第一个问题是芯片的DAT（I/O）引脚要同时进行读写操作，在开始的实验中，我发现GPIO在Pin.OUT模式下也可以进行读取，但是在编写程序时读取到的数据总是255（I/O引脚一直高电平），但是在这时如果单独将该引脚接入高低电平还是可以读取到内容。
为了解决这个问题，我用逻辑分析仪对I/O引脚的值进行读取，发现不论芯片I/O引脚输出什么，最终读到的都是高电平，由此才使用了另外一种方式：在每次读取过程时将GPIO重新初始化到Pin.IN模式进行读取。

芯片内部寄存器存储格式

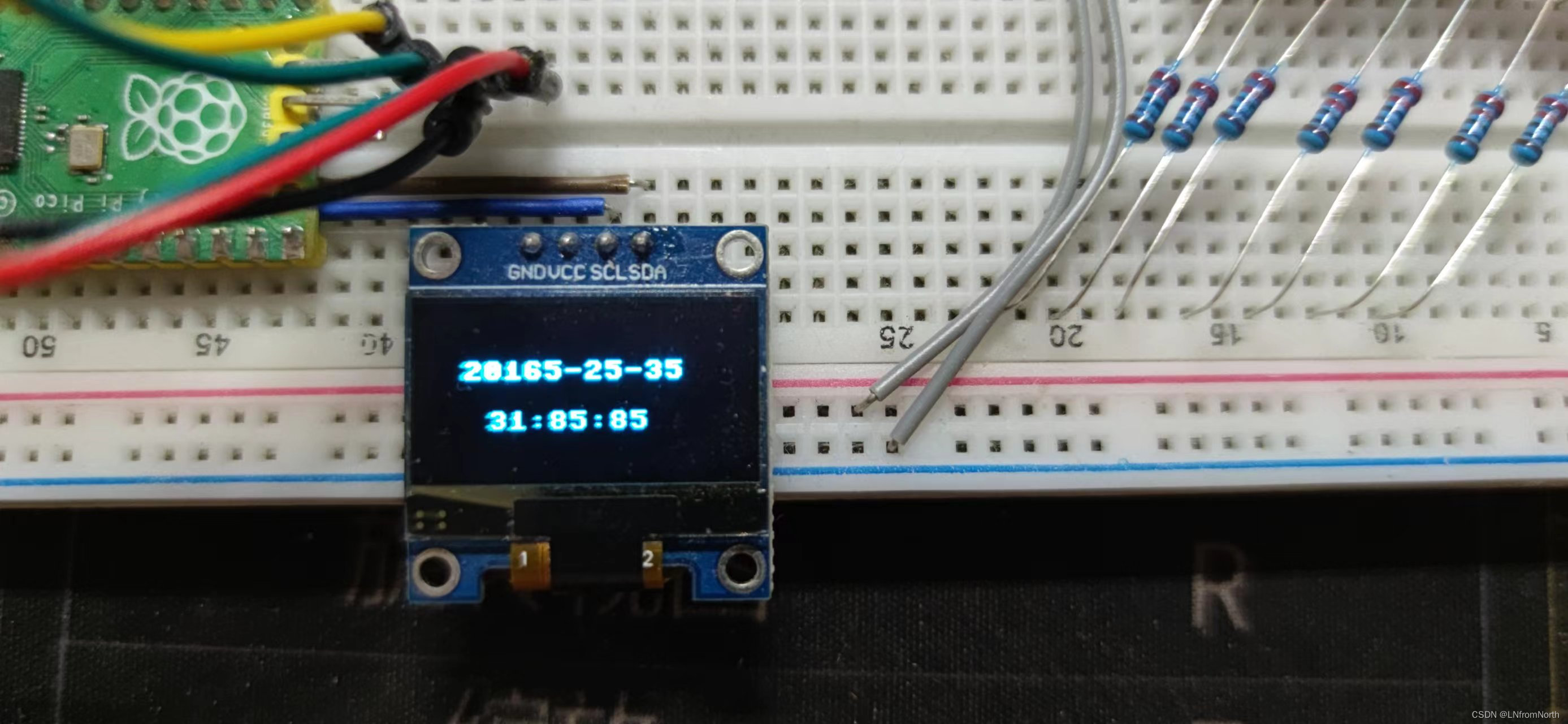

在第一次进行读写操作成功时，我以为芯片的数据存储就是简单的十六进制存储即可，但是后来读出的格式切切实实告诉我我错了。时钟芯片考虑到时分秒与年月日各自的进位关系，对各自寄存器的存储格式也是各有不同，每个寄存器只有按照规定的格式写入，时间的增长方式才会符合预期。

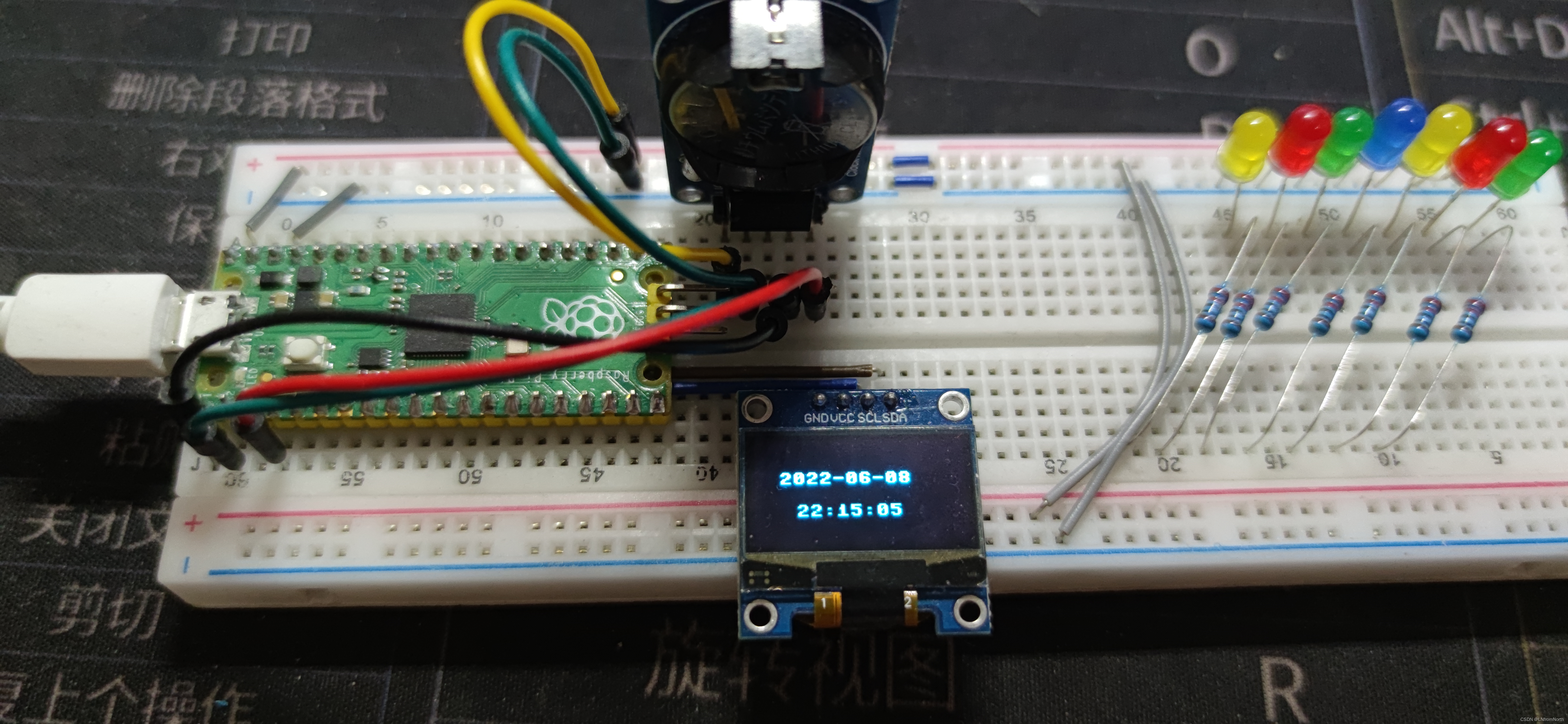

最终效果

在这里插入图片描述

资料获取

git：https://github.com/LNfromNorth/DesktopClock/tree/main/OtherPy/DS1302
