交换机MSTP多实例应用配置

        MSTP多实例生成树，弥补STP和RSTP的缺陷，MSTP兼容STP和RSTP，既可以快速收敛，又提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。

        交换机默认开启的生成树的MSTP，但并没有创建多实例，也就是说，交换机默认下的MSTP可以看成是RSTP或STP。那么如何创建MSTP？首先在交换机上创建实例和对应的VLAN，其次设置VLAN，设置接口的状态为Trunk，并且允许VLAN通过，最后，并设置生成树的根。

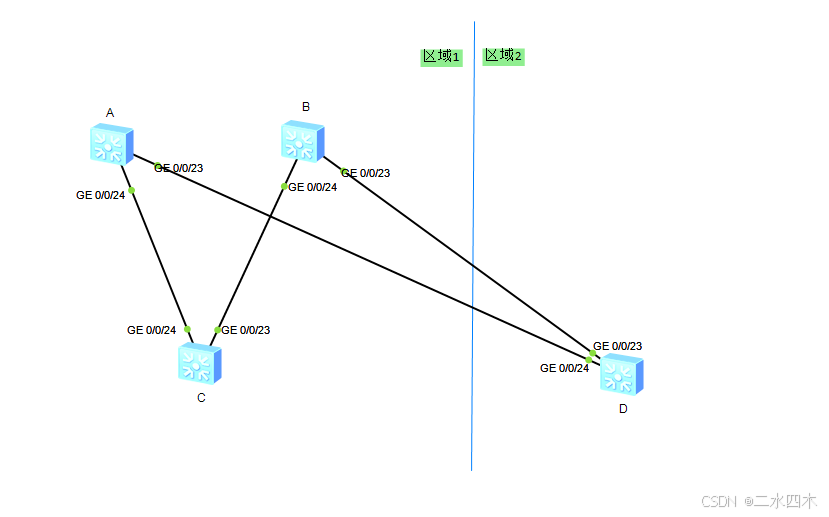

以下图为例：

        目的：创建多实例生成树，实现实例0的树根是C，实例1（包含VLAN 101,102）的树根是A，实例2（包含VLAN 201,202）的树根是B。区域1与区域2通过VLAN进行逻辑隔离。具体设置步骤如下：

一、查看默认生成树结构

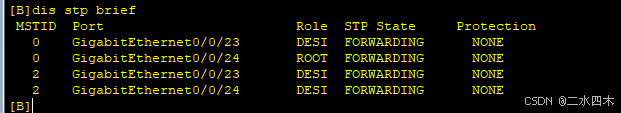

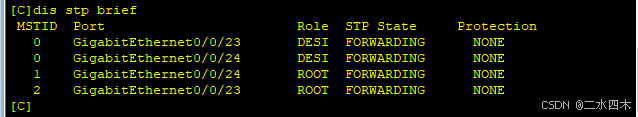

通过查看接口状态，得到生成树

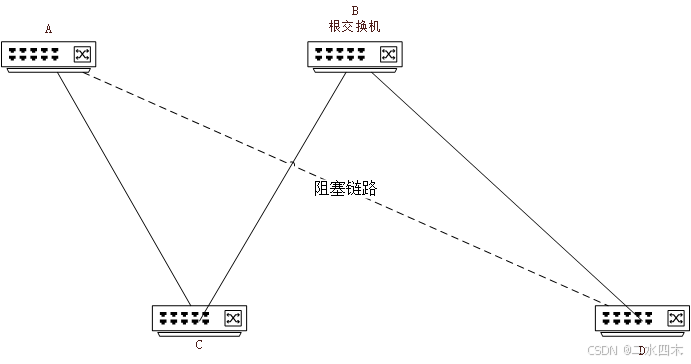

通过查看状态可知，此时交换机B为根交换机，交换机A与交换机D之间的链路被阻塞。其生成树如下图所示：

二、设置多实例生成树并启用

A交换机设置：

#进入到MSTP视图

[A]stp region-configuration
#配置MSTP区域名称为“TEST”

[A-mst-region]region-name TEST
#创建实例1，将VLAN 101到102映射到实例1上

[A-mst-region]instance 1 vlan 101 to 102
#创建实例2，将VLAN 201到202映射到实例2上
#在同一个环境下，其交换机上创建的实例应该与其他交换机上完全一致，如果设置的实例不一致，会出现端口角色是Mast(离总根最近的本实例端口，是实例根交换机上的端口状态，也能正常转发流量)。单纯创建实例即可，不需要创建相关的VLAN。

[A-mst-region]instance 2 vlan 201 to 202
#激活MSTP区域配置

[A-mst-region]active region-configuration

[A-mst-region]quit

B交换机设置：

[B]stp region-configuration

[B-mst-region]region-name TEST

[B-mst-region]instance 1 vlan 101 to 102

[B-mst-region]instance 2 vlan 201 to 202

[B-mst-region]active region-configuration

[B-mst-region]quit

C交换机设置：

[C]stp region-configuration

[C-mst-region]region-name TEST

[C-mst-region]instance 1 vlan 101 TO 102

[C-mst-region]instance 2 vlan 201 TO 202

[C-mst-region]active region-configuration

[C-mst-region]quit

D交换机设置：
[D]stp region-configuration

[D-mst-region]region-name TEST

[D-mst-region]instance 1 vlan 101 to 102

[D-mst-region]instance 2 vlan 101 to 102

[D-mst-region]active region-configuration

[D-mst-region]quit

三、交换机上创建相关VLAN

A交换机设置：
#同时创建VLAN 101到102
[A]vlan batch 101 to 102
B交换机设置：

[B]vlan batch 201 to 202
C交换机设置：

[C]vlan batch 101 to 102

[C]vlan batch 201 to 202
D交换机设置：

[D]vlan batch 101 to 102

[D]vlan batch 201 to 202

四、设置接口类型

A交换机设置：

[A]int g0/0/23

#设置接口类型为Trunk，并且允许VLAN 101和102通过

[A-GigabitEthernet0/0/23]port link-type trunk

[A-GigabitEthernet0/0/23]port trunk allow-pass vlan 101 to 102

[A-GigabitEthernet0/0/23]int g0/0/24

[A-GigabitEthernet0/0/24]port link-type trunk

[A-GigabitEthernet0/0/24]port trunk allow-pass vlan 101 to 102

[A-GigabitEthernet0/0/24]quit
B交换机设置：
[B]int g0/0/24

[B-GigabitEthernet0/0/24]port link-type trunk

[B-GigabitEthernet0/0/24]port trunk allow-pass vlan 201 to 202

[B-GigabitEthernet0/0/24]int g0/0/23

[B-GigabitEthernet0/0/23]port link-type trunk

[B-GigabitEthernet0/0/23]port trunk allow-pass vlan 201 to 202

[B-GigabitEthernet0/0/23]quit

C交换机设置：
[C]int g0/0/23

[C-GigabitEthernet0/0/23]port link-type trunk

[C-GigabitEthernet0/0/23]port trunk allow-pass vlan 201 to 202

[C-GigabitEthernet0/0/23]int g0/0/24

[C-GigabitEthernet0/0/24]port link-type trunk

[C-GigabitEthernet0/0/24]port trunk allow-pass vlan 101 to 102

[C-GigabitEthernet0/0/24]quit

D交换机设置：

[D]int g0/0/23

[D-GigabitEthernet0/0/23]port link-type trunk

[D-GigabitEthernet0/0/23]port trunk allow-pass vlan 201 to 202

[D-GigabitEthernet0/0/23]int g0/0/24

[D-GigabitEthernet0/0/24]port link-type trunk

[D-GigabitEthernet0/0/24]port trunk allow-pass vlan 101 to 102

[D-GigabitEthernet0/0/24]quit

五、设置实例的根

A交换机为实例1的根，B交换机为实例2的根，C交换机为实例0的根
A交换机设置：
[A]stp instance 1 root primary

B交换机设置：

[B]stp instance 2 root primary

C交换机设置：
[C]stp instance 0 root primary

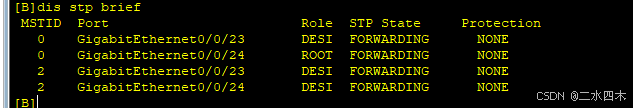

六、查看交换机的生成树

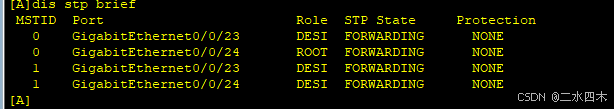

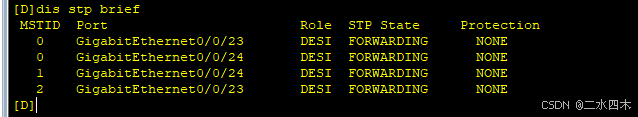

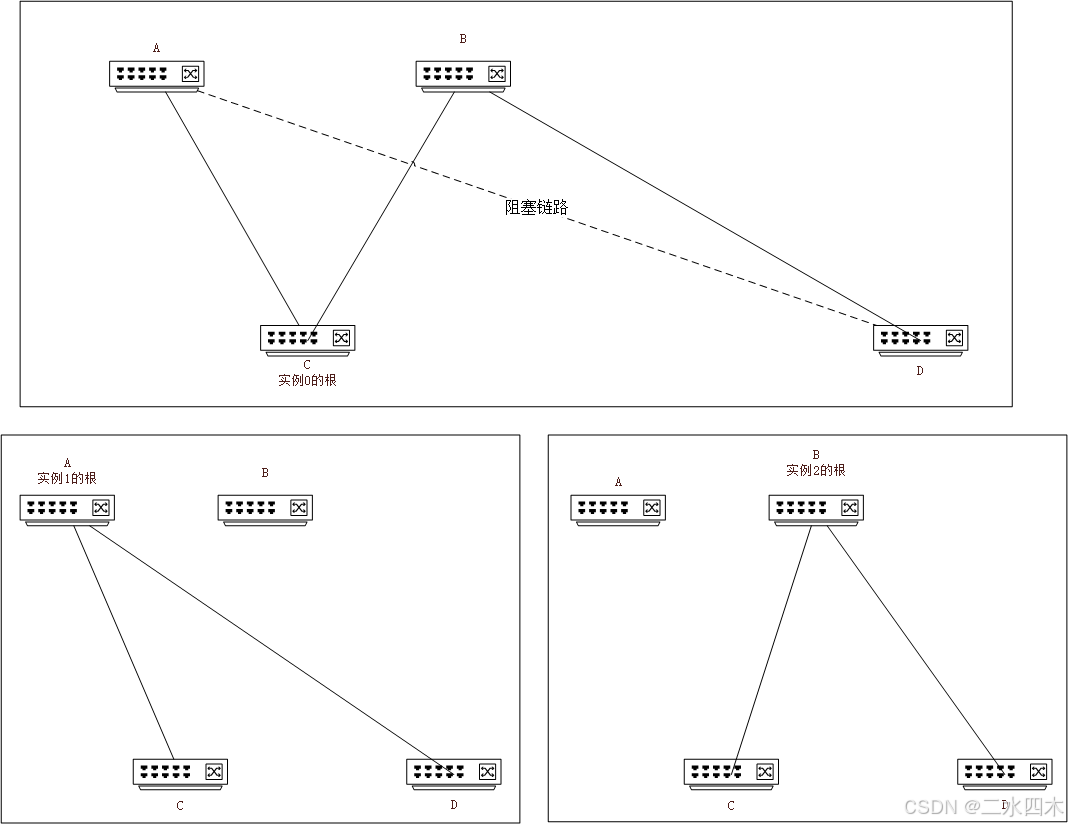

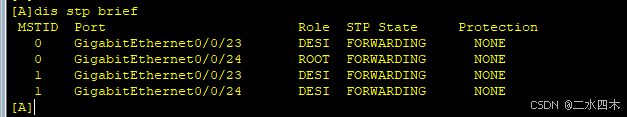

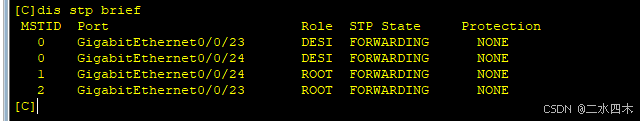

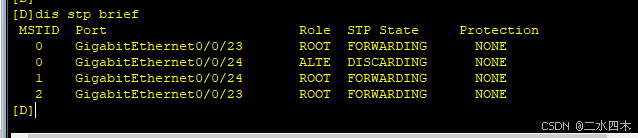

共有3颗生成树，分别对应实例0、实例1和实例2，其实例生成树的状态如下图：

七、区域逻辑隔离

为了实现区域1与区域2的逻辑隔离，对A、B、D交换机进行设置，分别在A、B交换机上创建VLAN 4001，并且设置连接D交换机的端口PVID为4001，拒绝VLAN 1通过，在D交换机上创建VLAN 4002，设置连接A、B交换机的端口PVID为4002，拒绝VLAN 1通过。
A交换机设置：
[A]vlan 4001

[A-vlan4001]quit

[A]int g0/0/23
# 设置接口的PVID为4001

[A-GigabitEthernet0/0/23]port trunk pvid vlan 4001
# 拒绝VLAN 1的流量通过

[A-GigabitEthernet0/0/23]undo port trunk allow-pass vlan 1

[A-GigabitEthernet0/0/23]quit

B交换机设置：
[B]vlan 4001

[B-vlan4001]quit

[B]int g0/0/23

[B-GigabitEthernet0/0/23]port trunk pvid vlan 4001

[B-GigabitEthernet0/0/23]undo port trunk allow-pass vlan 1

[B-GigabitEthernet0/0/23]quit

D交换机设置：

[D]vlan 4002

[D-vlan4002]quit
[D]int g0/0/23

# 设置接口的PVID为4002

[D-GigabitEthernet0/0/23]port trunk pvid vlan 4002

# 拒绝VLAN 1的流量通过

[D-GigabitEthernet0/0/23]undo port trunk allow-pass vlan 1

[D-GigabitEthernet0/0/23]int g0/0/24

[D-GigabitEthernet0/0/24]port trunk pvid vlan 4002

[D-GigabitEthernet0/0/24]undo port trunk allow-pass vlan 1

[D-GigabitEthernet0/0/24]quit

八、确认MSTP生成树状态

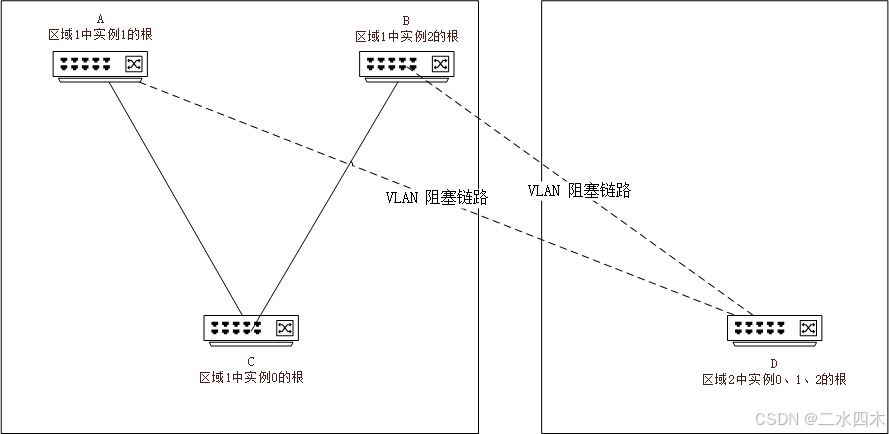

此时，区域1与区域2完成了VLAN的逻辑分离，但区域1与区域2可以通过VLAN 101、102、201、202进行通信。此时的生成树拓扑图如下：

注：在实际的物理交换机中，采用VLAN并不能做到彻底隔离。但可以通过MSTP功能来消除环路。
