ospf的数据包与条件匹配

条件匹配
        指定路由器---DR----和MA网络中其他所有设备建立邻接关系
        备份指定路由器----BDR---和MA网络中其他所有设备建立邻接关系

        在DR和BDR都存在的情况下网络中至少需要四台设备才能看到邻居关系。
        DR和BDR在其工作范围在一个MA网络中所有，其实质是接口

        条件匹配 --在MA网络中，所有设备均为邻接关系，则将出现大量的重复更新。

        DR和BDR的选举
            1，比较接口的优先级（Priority)，最大为DR，次大的为BDR,默认优先级为1。
            2，当优先级相同时，则比较RID，RID大的路由器对应的接口为DR，次大的为BDR。
        DR、BDR的选举--非抢占模式的选举---选举时间等于死亡时间

OSPF的数据包

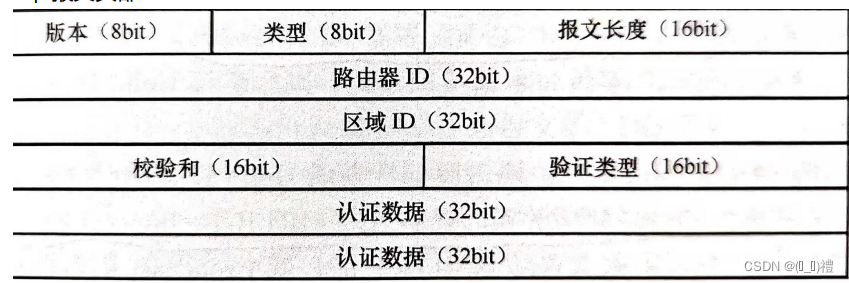

    报文头部：

版本--ospf协议的版本---ospfv2版本字段为2
    类型---ospf数据包的类型
        hello ----1
        DBD   ----2
        LSR  ----3
        LSU  ---4
        LSACK  ---5

    报文长度 --整个ospf数据报文的长度，单位字节
    RID ---发出数据包的路由器的RID
    区域ID --发出数据包的接口所在的区域ID

    认证类型和认证数据（先比对认证类型后比对认证数据）
        认证类型 ---null --空认证 -0
                ---simple--- 明文认证---1
                ---MD5---    比对摘要值的认证---2

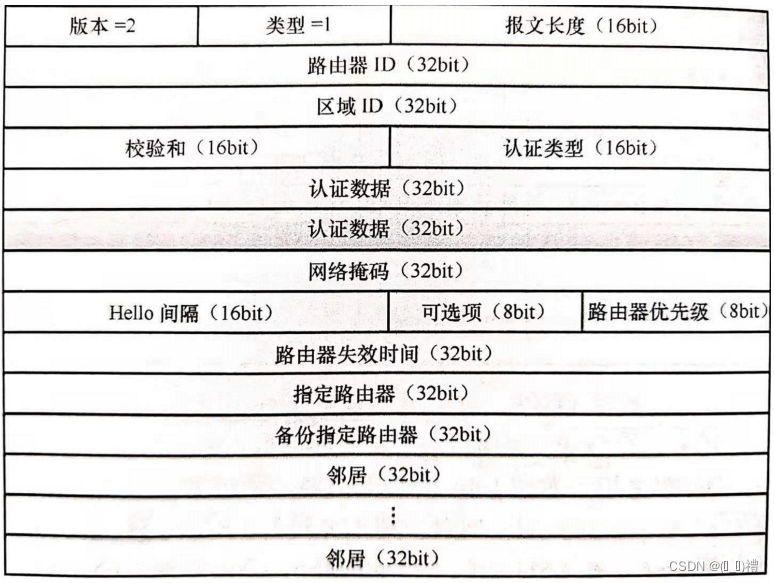

        hello包 ---周期的发现和建立保活邻居关系（DR,BDR选举）

            （子网掩码）--发出hello包接口的IP地址对应的掩码信息---邻居关系的子网掩码必须相同（p2p网络不生效）
            hello时间和死亡时间 --邻居双方hello和死亡时间必须相同否则导致邻居关系建立失败。

            可选项--8位，8个标记位置1，则代表其符号ospf的某种ospf的某种特性。其中存在ospf特殊区域的标记位，邻居双方如果特殊区域的标记为不同，则将无法正常建立邻居关系
            路由器的优先级 --发出数据包的接口其DR和BDR选举的优先级
            指定路由器和备份指定路由器  --携带的是DR和BDR接口的IP地址（在DR和BDR为选取之前都由0.0.0.0代替）
            邻居---邻居本地已知的邻居IP
        hello包限制邻居关系的建立的参数
            1.子网掩码
            2.hello时间
            3，dead时间
            4.ospf特殊区域的标记
            5.认证

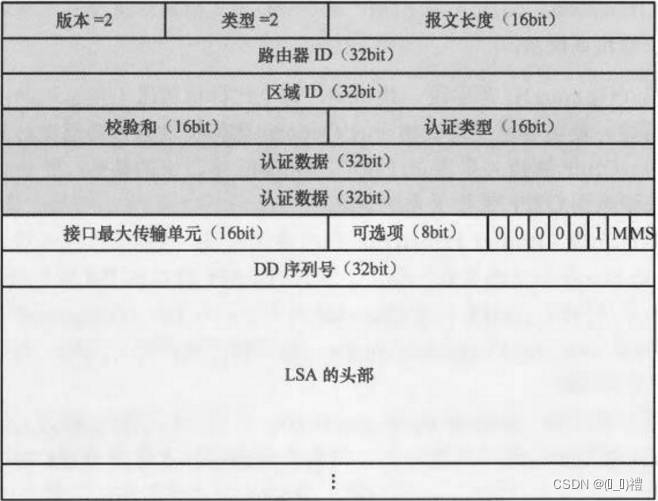

DBD包 --数据库描述报文
    1.使用未携带数据的DBD包进行主从关系的选举；
    2.使用携带数据的DBD包进行目录信息共享。
    MTU  --值为0（华为设备默认不去检查）可以在接口使用ospf mtu-enable 来开启如果两边都开启mtu值的检测功能则两方的MTU值必须相同，不同则将停留在exstart状态，无法向下进行

    可选项:
        I---init---该位置1，表示这个DBD包是进行主从关系选举的数据包，所以，这样的数据包后面不包含LSA内容，在主从关系未选择时都认为自己是主。
        M-more---该位置1，则表示后面还有其他DBD包要发送。
        MS--Master---该位置1则表示发送数据包的设备为主。
    序列号：在DBD报文收发过程中会逐渐加1用于确保DBD报文传输的有序性以及可靠性（ 第五次回包（最后一次回包）是指从路由器回复主路由器已收到主的路由表目录信息）

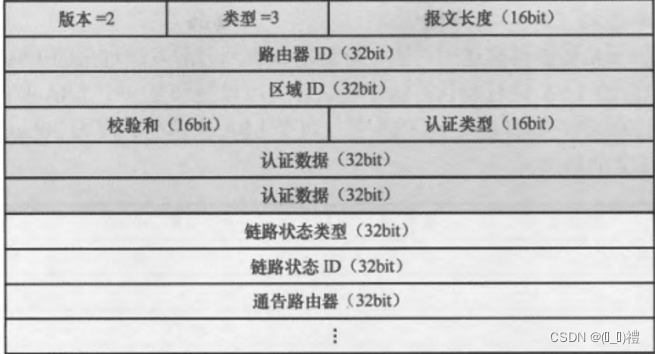

LSR包---链路状态请求报文---基于DBD包请求本地未知的LSA信息

链路状态类型，链路状态ID，通告路由器---“LSA三元组”---通过三个参数可以唯一标识出一条LSA
lsu包---链路状态更新报文  --真正携带LSA信息的数据包

LSACK包--链路状态确认报文

ospf的接口网络类型

    接口网络类型--ospf接口在不同的网络类型下默认的不同的工作方式

    网络类型

网络类型	ospf接口的网络类型（工作方式)
BMA（以太网）	Broadcast，可以建立多个邻居关系。需要进行DR和BDR选举，hello 10S,dead time 40s
p2p(ppp,HDLC)	P2P，只能建立一个邻居关系，不需要进行DR和BDR选举，hello 10S,dead time 40s
环回接口（虚拟接口）	P2P，华为设备定义为P2P类型，但实际上无数据收发。环回接口默认学习32位主机路由
	P2MP，可以建立多个邻居关系，不需要进行DR和BDR的选举，hello 30S,dead time 120S。会学习邻居接口的主机路由。
NNMA（帧中继）	NBMA，可以建立多个邻居关系，需要进行DR和BDR选

[r2]display ospf interface GIgabitEthernet 0/0/0查看ospf的接口类型
    华为设备将环回接口的开销值定义为0，不会受外界的影响。

[r2-LoopBack0]ospf network-type broadcast ---修改接口网络类型如果想要还原环回接口真实的掩码长度，可以将环回接口的网络类型修改为broadcast。

环回接口（虚拟接口）

华为设备将tunnel接口的传输速率定义为64Kbps ----华为设备这样设计主要目的是为了让隧道接口的开销值变大，使数据尽可能的避免从隧道接口发出，因为走隧道接口的数据，真实还是从物理接口发出，但是会增加复杂的封装和解封装的过程，加大资源的浪费。

[r2-LoopBack0]ospf network-type broadcast ---修改接口网络类型如果想要还原环回接口真实的掩码长度，可以将环回接口的网络类型修改为broadcast。
