ospf 综合实验

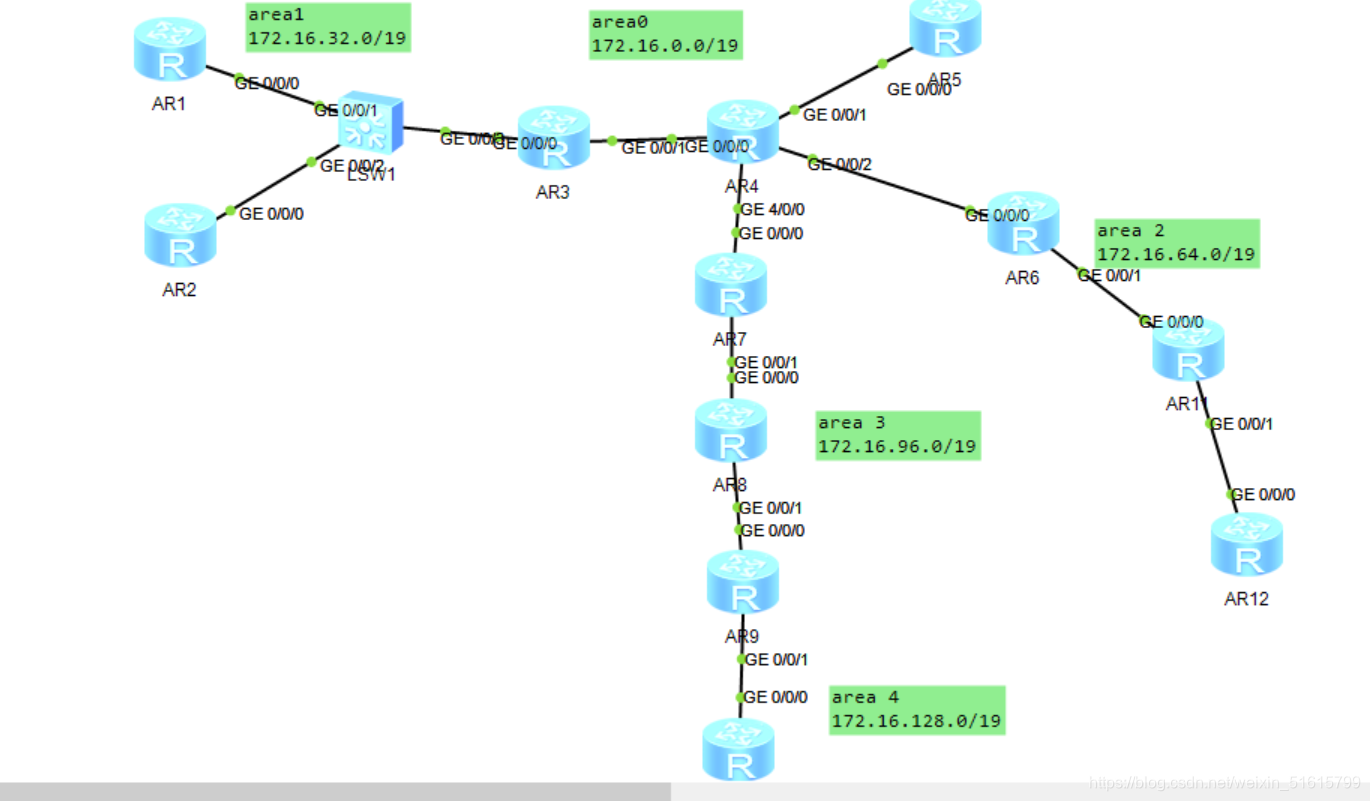

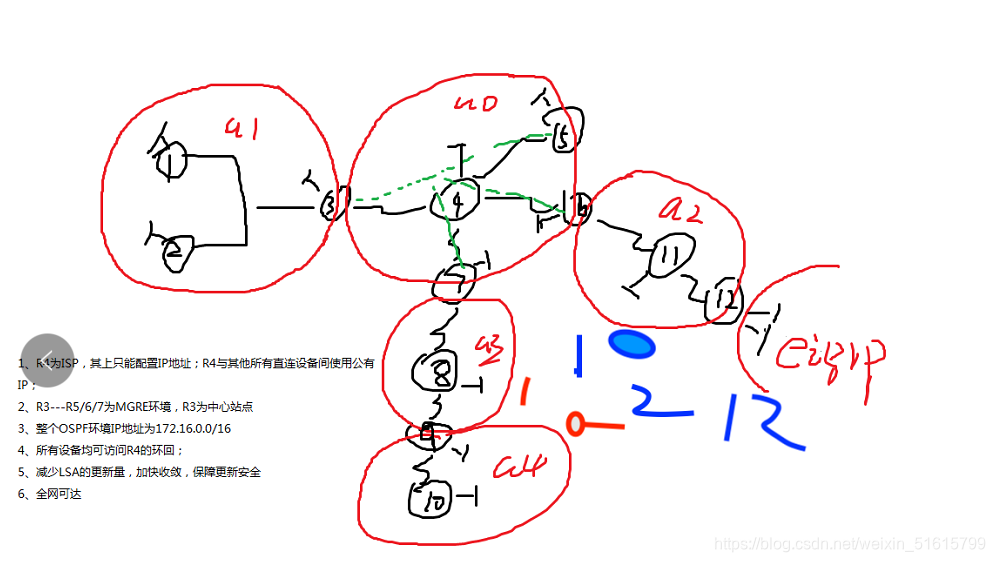

拓扑图

一.根据区域的网段对IP地址进行规划和配置
二.配置MGRE

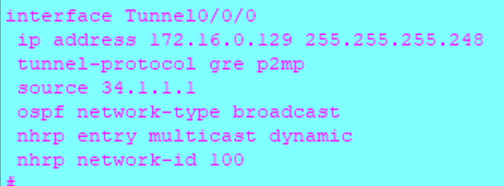

对R3中心站点的配置：

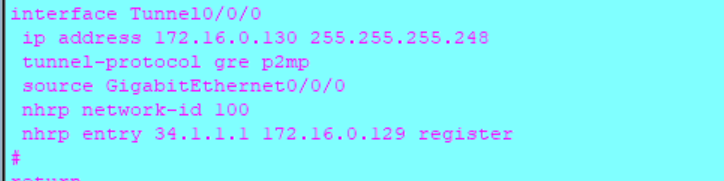

R5分支的配置：
R6分支的配置：

R7分支的配置：
在MGRE环境中，OSPF默认的接口工作方式为点到点，自动建邻，不选DR、BDR，谁先给R3发送hello包，谁就是他的邻居，所以要修改该网段所有tunnel口的工作方式为broadcast

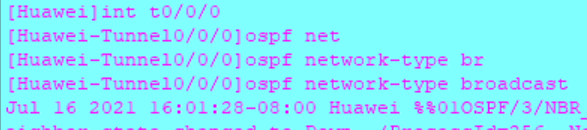

修改命令：
在星型结构的MGRE结构下，可能会出现DR位置错误，要干扰DR的选举，把其他的tunnel接口优先级改为0，让它们不参与选举，这里将R3作为DR，故修改R5、R6、R7tunnel口的优先级

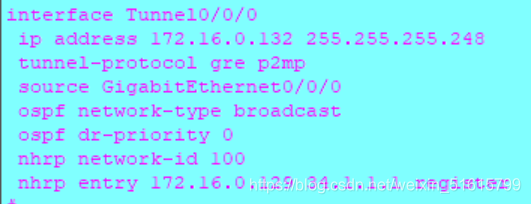

命令为：（R5,R6,R7命令相同）
三.配置ospf和rip

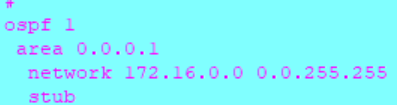

ospf:
按照不同的·区域进行网络宣告
例如：

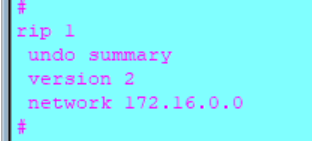

在R12上进行rip配置：
四.处理不规则区域

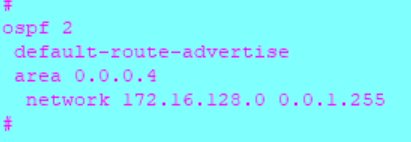

给area 4配置 ospf 2:
在ASBR上配置多进程重发布：
[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9]ospf 2
[R9-ospf-2]import-route ospf 1

在R12上进行重发布：
