HCIA总结

HCIA总结
一.计算机的五大部分：

1. 输入设备：键盘，鼠标，麦克风，摄像头，指纹识别器及各类传感器
2. 输出设备：屏幕，喇叭，音响，投影仪，打印机
3. 存储器：U盘，硬盘，软盘，光盘，磁带，玻璃，DNA
4. 运算器：CPU
5. 控制器：
   二.计算机网络
   计算机网络指通过介质把计算机终端连接起来
   介质：网线，红外，蓝牙，Wifi，同轴电缆，无线电（对讲机）
   地址
   MAC地址：指实际地址或物理地址
   IP地址：指逻辑地址（由32位的二进制表示）
   子网掩码：用于判断IP是否为同一广播域（由0和1组成）
   广播:MAC地址48个1或FFFFFFFFFFFF

全双工：可互相发信息，听，讲可同时进行。
半双工：可互相发信息，但只能一人听，一人讲
广播：针对除发信息的所有对象
组播：一个对一组
单播：一对一
广播域：指洪泛的范围
冲突域：可能产生冲突的地方

解决冲突域的办法：
1.CSMA/CD带冲突检测的载波多路访问技术
2.指数退避政策

DNS域名解析服务：即给主机名找IP；给IP找主机名
DNS查询端口: 53
SPORT 原端口
DPORT 目标端口

中继器（放大器）：用于延长网络
网桥（交换机）作用：无限延长传输距离；解决冲突域；实现单播
三.网络的七层参考模型（OSI分层模型）

1. 应用层：为应用程序提供网络服务（或者通过人机交互实现各种各样的服务）
   2.表示层：数据格式化，加密，解密
   3.会话层：建立，维护，管理会话连接
   上三层产生数据
   下四层传输数据
   4.传输层：建立，维护，管理端到端连接
   作用：1.根据端口号来区分不同的服务（1-1023-----静态端口号—永久绑定关系；1024-65535------动态端口号—端口号在一定时间后会变化；0-----保留端口号，）；
   2.提供可靠的传输 TCP（传输控制协议），UDP（用户数据报文协议）
   TCP（传输控制协议）
   即面向连接的可靠传输协议，
   三次握手，四次挥手
   UDP（用户数据报文协议）
   即非面向连接的不可靠传输协议
   可靠的机制：确认，重传，排序，流控
2. 数据分段
   最大传输单元：MTU 1500B
   最大段长度：MSS 1480B
   5.网络层：使用IP地址标识主机，使用路由器进行路由转发（IP寻址和路由转发）
   6.数据链路层：1）MAC 介质访问控制层
   2）LLC 逻辑链路控制子层—为上层服务提供FCS校验
   7.物理层：比特流传输 网络接口卡 标准：568B

数据的封装和解封装;
数据封装
mak ip Tcp/udp data fcs

四.分层模型-TCP/IP
应用层
传输层
网络层
网络接口层

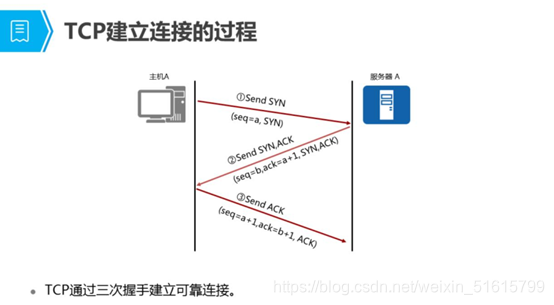

TCP通过三次握手建立可靠连接

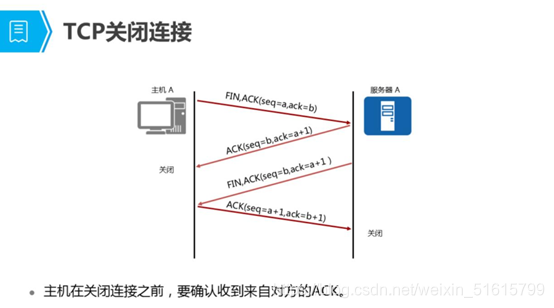

TCP关闭连接

UDP
UDP是一种面向无线连接的传输层协议，传输可靠性没有保证
UDP头部仅占8个字节，传输数据时没有确认机制

OSI和TCP/IP的相同点和不同点
相同点：2者都是模型化和层次化
下层对上层提供服务支持
每层协议彼此相互独立
不同点：
OSI先有模型才有协议，TCP/IP先有协议才有模型
TCP/IP协议栈只适用于TCP/IP网络
层数量不同
五.IP地址
IP地址的样式
IPv4地址：32位二进制，点分十进制
网络位 主机位

例：IP：192.168.0.1
二进制： 11000000 10101000 00000000 00000001
子网掩码：11111111 11111111 11111111 00000000 （掩24位）
IP地址的分类
按第一个8位判断：
A: 1-126
B: 128-191
C: 192-223
D: 224-239
E: 240-254
其中A.B.C为单播地址；D为组播地址；E为保留地址
注：只有单播地址可以作为源目IP地址，其他地址只能作为目标IP
A,B,C类默认的子网掩码长度不同：A类掩8位；B类掩16位；C类掩24位
单播地址的分类： 私有地址：免费使用；在局域网内唯一
公有地址：付费使用；在全球唯一
特殊地址
127 环回地址，默认是127.0.0.1 进行系统测试
255.255.255.255 受限广播地址（有限广播地址）
0.0.0.0 无效地址-没有 缺省地址-所有
在每个网段中，主机位全0，该地址不是单播地址，网络号，代表网段
192.168.1.0 255.255.255.0
192.168.1.0/24
在每个网段中，主机位全1，直接广播地址，不是单播地址
192.168.1.1111 1111/24 192.168.1.255/24
自动私有地址，本地链路地址，网络位固定，主机位随机
169.254.0.0/16
子网划分
VLSM 可变长子网掩码：通过延长掩码的长度，将主机位借位网络位
例：将192.168.1.0/24划分为两个子网
11000000 10101000 00000001 00000000 192.168.1.0
11111111 11111111 11111111 00000000 255.255.255.0

11000000 10101000 00000001 0 0000000 192.168.1.0/25
11000000 10101000 00000001 1 0000000 192.168.1.128/25
子网汇总
取相同位，去不同位
汇总的条件：母网相同 ；掩码一样
例：
172.16.1.0/24 172.16.00000 001.0
172.16.2.0/24 172.16.00000 010.0
172.16.3.0/24 172.16.00000 011.0 汇总：172.16.0.0/21
172.16.4.0/24 172.16.00000 100.0
超网
比默认IP类别的子网掩码短，超过默认子网范围
例： 192.168.1.0/24
192.168.2.0/24
192.168.0.0/22
六.VRP
VRP的介绍
VRP是华为公司具有完全自主知识产权的网络操作系统，可以运行在多种硬件平台上。VRP拥有一致的网络界面、用户界面和管理界面，为用户提供了灵活丰富的应用解决方案。
VRP平台以TCP/IP协议簇为核心，实现了数据链路层、网络层和应用层的多种协议，在操作系统中集成了路由交换技术、QoS技术、安全技术和IP语音技术等数据通信功能， 并以IP转发引擎技术作为基础，为网络设备提供了出色的数据转发能力

QoS技术：网络质量管理服务

命令行视图
用户视图 查看运行状态或其他参数
系统视图 配置设备的系统参数
接口视图 配置接口参数
协议视图 配置路由协议
命令行功能
命令 功能
CTRL+A 光标移动到当前命令行的最前端
CTRL+C 停止当前命令的运行
CTRL+Z 回到用户视图
CTRL+] 终止当前连接或切换连接
Backspace 删除光标左边的第一个字符
Ctrl+B 光标左移一位
Ctrl+F 光标右移一位

设备的登录方式：

1. console口登录
2. 远程登录：telnet SSH TCP 23 22
   华为路由器的接口默认都是开启的
   思科路由器的接口默认都是关闭的

在交换机模拟器及真机上，每次修改配置文件都会有相应配置改变提示，影响配置阅读：
undo terminal trapping 关闭日志同步

undo terminal monitor //会把所有信息都会关闭（包括接口的up/down消息）
[R1]undo info-center enable //会把所有告警信息全部关掉（包括接口的up/down消息）。会不记录日志，慎用

console口密码设置
某些设备默认为none，某些设备默认为password，可以查看dis cu确定

不需要密码直接登陆
user-interface con 0
authentication-mode none //如果为默认配置，可能并不显示在当前配置文件中

使用密码登陆
user-interface con 0
authentication-mode password //使用密码登陆
set authentication password simple/cipher huawei //在当前配置文件中存储的明文/密文密码

模拟器上console口下的用户权限默认为15

使用用户名和密码登陆
user-interface con 0
authentication-mode aaa

aaa
local-user huawei password cipher huawei
local-user huawei service-type terminal //用于console口
local-user huawei privilege level 15 //模拟器上权限默认为15，权限较低则无法进入系统试图，但可使用super命令进入
super password level 3 cipher 123456 //模拟器上level显示为1-15，但最高只能输入为3（只支持0到3共4个级别），其他权限级别拒绝输入，或输入了反而无法进入
权限级别：
0、1：只能进入用户试图，没有进入系统试图的权限，需要用super进入
2：可以进入系统试图，但不能执行dis cu或aaa命令
》3：可以进入系统试图，可以执行dis cu或aaa命令

接口类型
Ethernet 10m. 带宽/
Fastethernet 100m
GigabitEthernet 1000m
0/0/0
100M网—理论下载速度有多快=100M/8*80%

display interface brief
查看接口摘要信息
PHY—表示接口是否可以正确识别电信号
状态
Up—表示可以正确识别电信号
Down—表示设备无法正确识别电信号
*down—可以正确识别电信号，但是人为关闭接口
Protocol—表示接口是否可以正确识别数据
Up—表示接口可以正确识别数据
Down—表示接口无法正确识别数据

开启telnet功能 远程登录
telnet server enable //telnet服务器端开启telnet服务，看设备型号，不一定默认开启（模拟器上默认开启）

使用密码登陆
VTY：(Virtual Teletype Terminal)虚拟终端

模拟器上：
user-interface vty 0 4 //vty为虚拟终端信道
authentication-mode password //设置认证模式，要使用密码进行登录验证（默认模式——默认配置在配置文件中不显示出来），或改为none：登录时不进行认证（模拟器上不支持）
set authentication password simple/cipher huawei //设置配置文件中存储的明文/密文密码

对于telnet用户一般要提供两层密码保护，否则默认客户是有权限限制的：
super password level 3 cipher 123456 //超级密码，一般用于二次telnet用户（使用super密码提供二次验证更加安全，比方法二更好），此密码至少为6位

telnet 127.0.0.1 //telnet命令只能在用户视图下使用
super //登陆上去后输入super password口令

方法二：
模拟器上：
user-interface vty 0 4
user privilege level 3 //设置VTY用户权限，默认为1，undo user privilege level //恢复用户权限为1

使用用户名和密码登陆
user-interface vty 0 4
authentication-mode aaa

aaa
local-user huawei password cipher huawei
local-user huawei service-type telnet //必须指定用户的服务类型，否则用户无效
local-user huawei privilege level 15 //默认权限为1，如未设置权限则可使用super的权限登陆

修改设备主机名：
sysname R1
display—查看指令
dis this //查看当前视图下的配置
dis current-configuration //查看当前配置
dis history-command //查看最近的10条历史命令
dis logbuffer //查看系统日志

dis clock //查看当前的系统时间

修改系统时间：
clock datetime 8:00:00 2014-01-16
clock timezone HK add 8:00:00

状态信息查询
操作 命令
显示系统版本 Display version
显示已连接的终端用户 Display users
显示当前视图的运行配置 Display this
显示设备所有状态信息 Display diagnostic-information

文件操作
操作 命令
显示文件内容 more
拷贝文件 copy
移动文件 move
重新命名文件 rename
删除文件 delete
彻底删除回收站中的文件 Reset recycle-bin
恢复删除文件 undelete

目录操作
操作 命令
屏幕上显示当前所处的目录 pwd
改变当前目录 cd
显示目录中的文件列表 dir
创建目录 mkdir
删除目录 rmdir

cd… 返回上一级目录

配置文件管理
操作 命令
查看已保存的路由器配置 Display saved-configuration
查看当前的路由器配置 Display current-configuration
保存当前配置 save
擦除存储设备中路由器配置文件 Reset saved-configuration
比较配置文件 Compare configuration
服务配置命令
system-view ---------------系统视图，可进行编程，配置参数
Enter system view, return user view with Ctrl+Z.

[r1]sysname ------------------- 命名

[r1]display ip interface brief 查看接口与IP相关的简要信息，包括IP地址、子网掩码、物理链路和协议的Up/Down状态以及处于不同状态的接口数目

[r1]interface GigabitEthernet 0/0/0 进入接口

[r1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0 配置IP地址

[r1-GigabitEthernet0/0/0]q 退出接口

[r1]dis ip interface brief 查看接口配置摘要

[Huawei-GigabitEthernet0/0/1]dis this 查看接口配置

save 保存

[Huawei]dis current-configuration 查看当前配置

[Huawei]dis ip routing-table 查看路由表

Mtu最大传输单位 每一片1500字节
Undo ip ad 取消ip地址
terminal monitor命令用来使能终端显示信息中心发送信息的功能。
undo terminal monitor命令用来去使能终端显示信息中心发送信息的功能。
缺省情况下，控制台显示功能处于使能状态，用户终端显示功能处于未使能状态。
Shutdown 关闭
Undo shutdown 取消关闭
Dis ip
Pre 越小，优先级越高
Dis cur 查看当前配置
*报文具有序列号
七.路由器的作用
1.不同网段互联
2.目标路径选择：将进入路由器的数据按照数据包的目标IP，根据路由表条目无条件转发，如果没有响应的路由表条目则丢弃。
路由表
路由表默认以一个网段为目标，默认只有直连网段的路由表，所有非直连网段为未知网段，未知网段的路标条目获取方法： 静态路由 IP route-static 192.168.2.0 255.255.255.0
192.168.0.2 下一跳（路由器入口接口的IP）
动态路由

[Huawei]dis ip routing-table 查看路由表
下一跳：流量从本地出发后，下一个到达的路由器的接口地址

路由优先级
优先级（管理距离–AD）：衡量路由协议的好坏
值越小（优先级值越小）表示协议越好，表示优先使用协议，取值范围0-255
当为255时，就算是有可达路径，也不采用
Cost 值（度量值）metric值：衡量路径的优劣
只在动态路由协议中使用，值越小表示路径越优

负载均衡—到达一个目标地址时，如果拥有多条开销相似的路径时，路由器会将流量拆分同时传输
静态路由的扩展配置：

1. 环回接口
   本地环回地址-127.0.0.1
   检测网卡的好坏
   检测TCP/IP协议栈道是否能够正常的封装和解封装数据，PC中在系统安装完成之后默认存在-127.0.0.1，设备中默认不存在
   需要手工创建
   华为设备中存在—127.0.0.1
   模拟PC
2. 手工汇总
   当到达多个目标地址时，如果在本地拥有相同的下一跳, 且可以进行汇总运算，那么只需要编辑一条到达目标的汇总路由条目即可。

汇总前
ip route-static 192.168.1.0 255.255.255.0 12.1.1.2
ip route-static 192.168.2.0 255.255.255.0 12.1.1.2
ip route-static 192.168.3.0 255.255.255.0 12.1.1.2
汇总后
ip route-static 192.168.0.0 255.255.252.0 12.1.1.2
3. 路由黑洞
汇总后，如果出现了网络中实际不存在的地址，则有可能导致流量有去无回的现象—路由黑洞
4. 缺省路由：
缺省地址：0.0.0.0/0
一条不限定目标的路由，在路由表中以*表识，查表时在查完所有的静态、动态路由条目后，若依然没有可达路径，则使用该条目。
[R3]ip route-static 0.0.0.0 0 23.1.1.2
环路！！！
5. 空接口防环路由
当黑洞和缺省相遇时，必然产生环路
在黑洞路由器上编辑一条到达目标的汇总路由条目。
路由表的查表规则—递归查找、最长匹配
