STM32H750VBT6 DCMI USART

使用 STM32H750VBT6 通过 DCMI 驱动 OV2640，获取 JPEG 数据，然后用 USART 发送到 PC。

设备：

Device Name	Note
STM32H750VBT6	YD-STM32VBT6 Core Board
OV2640	OV2640 Module
CH340	USB-Serial adapter

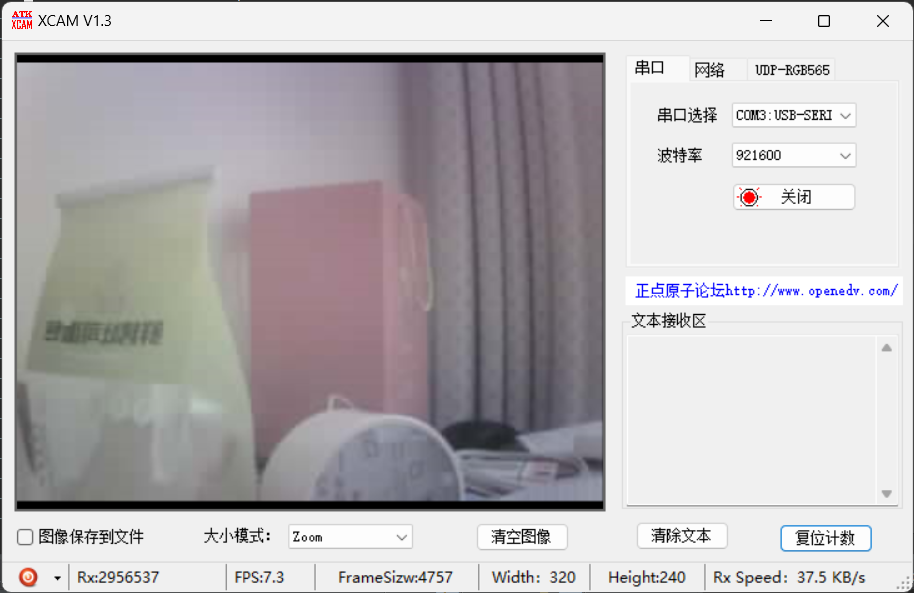

Result

在这里插入图片描述

DCMI

就是 STM32CubeMX 的 DCMI 默认配置，选择外部同步自动配引脚。

DCMI_PIXCLK	DCMI_HSYNC	DCMI_VSYNC	DCMI_PWDN	DCMI_RESET
PA6	PA4	PB7	PD1	PD2
DCMI_D0	DCMI_D1	DCMI_D2	DCMI_D3	DCMI_D4
PC6	PC7	PC8	PC9	PE4
DCMI_D5	DCMI_D6	DCMI_D7
PD3	PE5	PE6

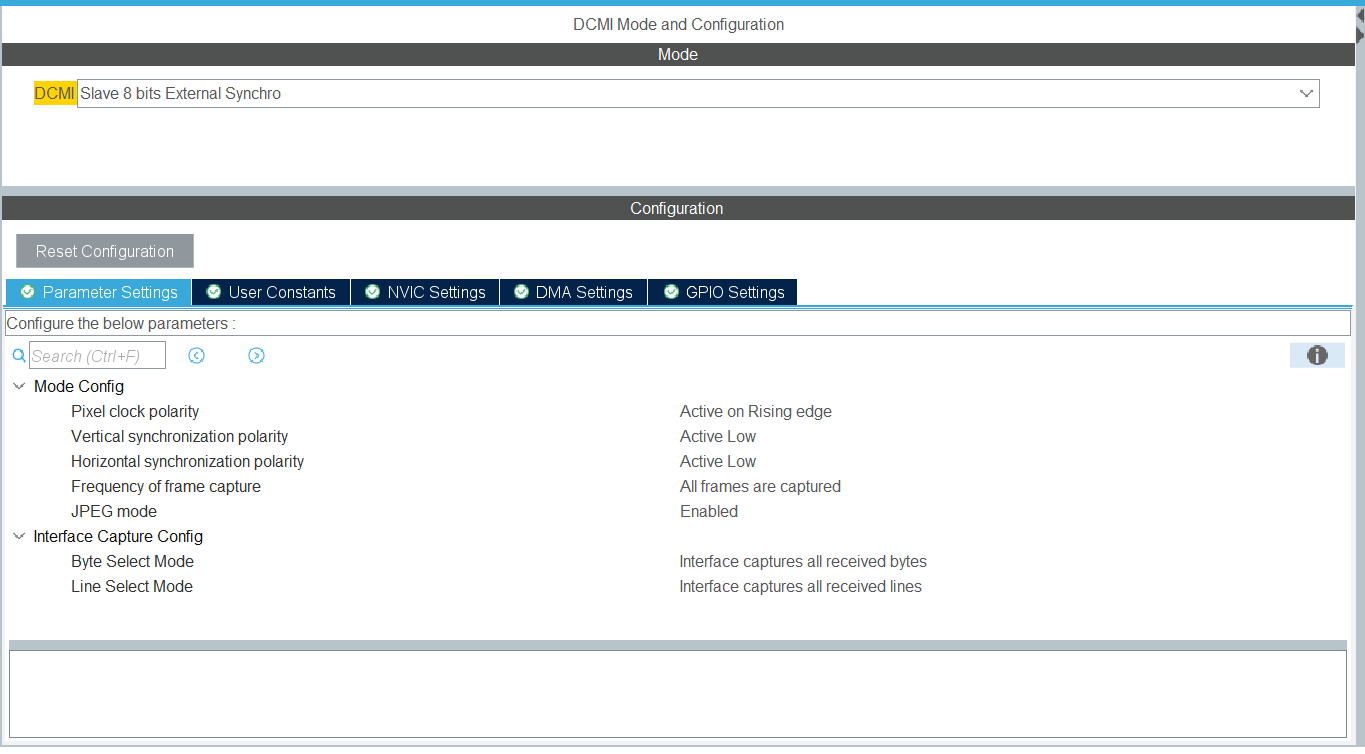

DCMI param

在这里插入图片描述

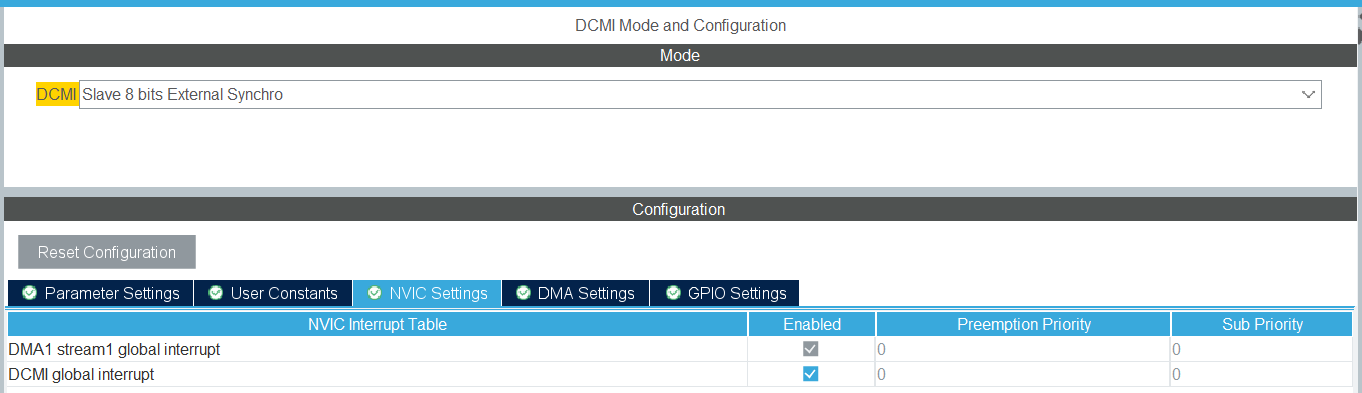

DCMI NVIC

在这里插入图片描述

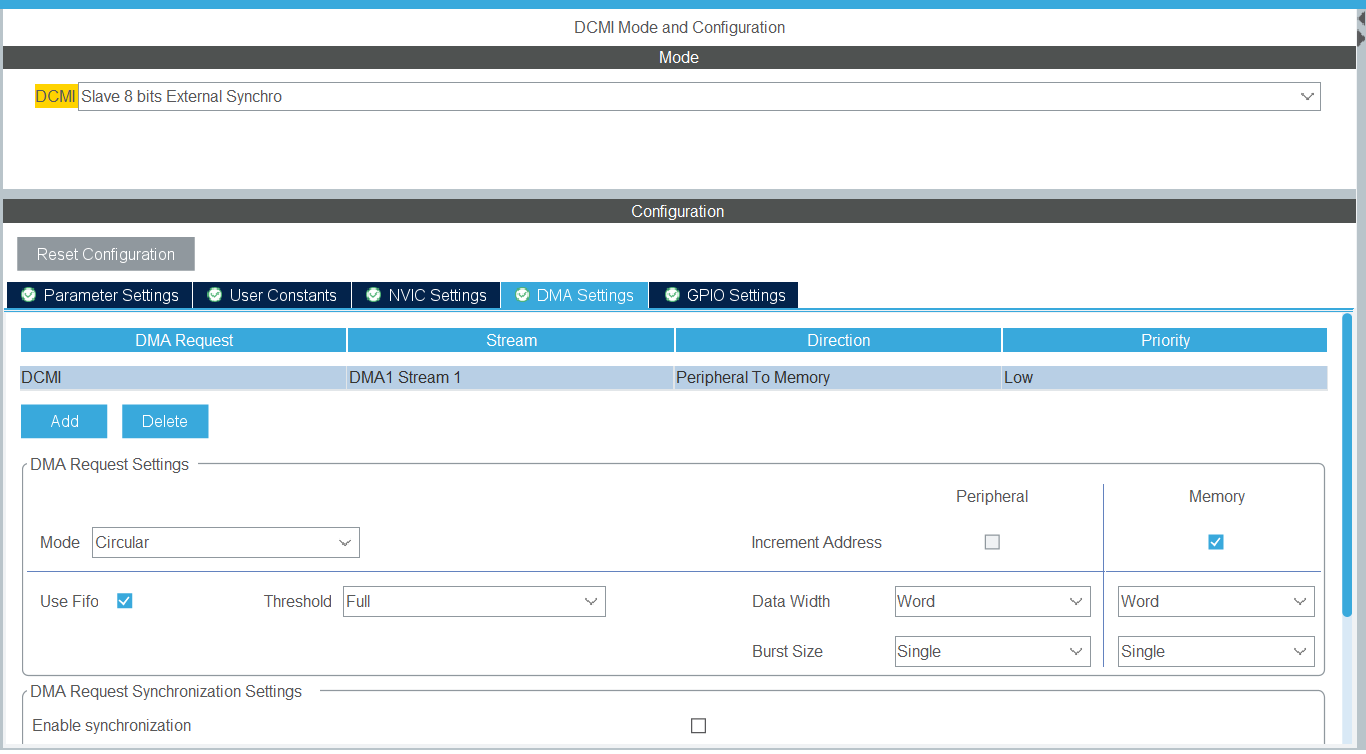

DCMI DMA

在这里插入图片描述

USART

使用的是 USAR1

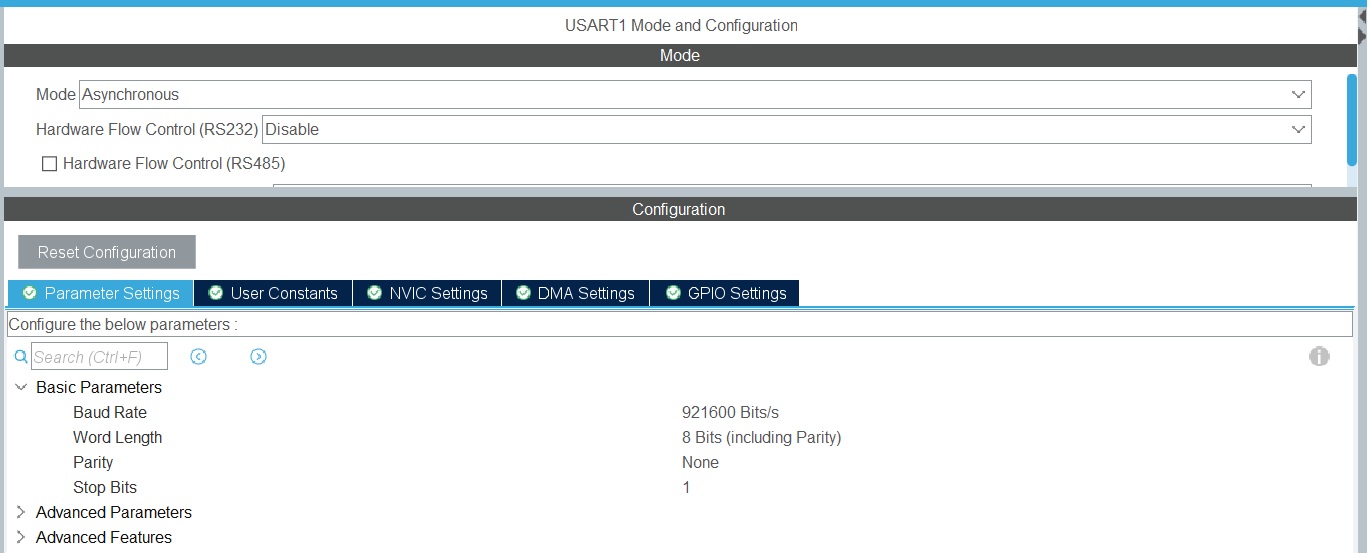

USART Param

在这里插入图片描述

USART NVIC

在这里插入图片描述

USART DMA

在这里插入图片描述

Core Code

/* USER CODE BEGIN PM */
#define JPEG_BUFFER_LENGTH 10*1024/4
#define USART_BUFFER_LENGTH JPEG_BUFFER_LENGTH*4
#define JPEG_BUFFER_NUM 2
/* USER CODE END PM */

......

/* USER CODE BEGIN PV */
uint32_t jpeg_buffer[JPEG_BUFFER_NUM][JPEG_BUFFER_LENGTH] = { 0 };
uint32_t *pjpeg_buffer = jpeg_buffer[0];
__IO uint8_t jpeg_new_frame = 0;

uint8_t *pusart_buffer = (uint8_t*) jpeg_buffer[1];
/* USER CODE END PV */

int main(void) {

	/* USER CODE BEGIN 1 */

	/* USER CODE END 1 */

	/* MPU Configuration--------------------------------------------------------*/
	MPU_Config();

	/* MCU Configuration--------------------------------------------------------*/

	/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
	HAL_Init();

	/* USER CODE BEGIN Init */

	/* USER CODE END Init */

	/* Configure the system clock */
	SystemClock_Config();

	/* USER CODE BEGIN SysInit */

	/* USER CODE END SysInit */

	/* Initialize all configured peripherals */
	MX_GPIO_Init();
	MX_DMA_Init();
	MX_USART1_UART_Init();
	MX_DCMI_Init();
	/* USER CODE BEGIN 2 */
	OV2640_Init();
	HAL_DCMI_Start_DMA(&hdcmi, DCMI_MODE_CONTINUOUS, (uint32_t) pjpeg_buffer,
	JPEG_BUFFER_LENGTH);

	/* USER CODE END 2 */

	/* Infinite loop */
	/* USER CODE BEGIN WHILE */
	while (1) {
		if (jpeg_new_frame) {
			uint8_t *ptemp_buffer = (uint8_t*) jpeg_buffer[0];
			memcpy(pusart_buffer, ptemp_buffer, USART_BUFFER_LENGTH);
			HAL_UART_Transmit_DMA(&huart1, pusart_buffer, USART_BUFFER_LENGTH);
			jpeg_new_frame = 0;
		}
		/* USER CODE END WHILE */

		/* USER CODE BEGIN 3 */
	}
	/* USER CODE END 3 */
}

/* USER CODE BEGIN 4 */

void HAL_DCMI_FrameEventCallback(DCMI_HandleTypeDef *hdcmi) {
	jpeg_new_frame = 1;
}

/* USER CODE END 4 */

Source

stm32h7_ov2640 - GitHub
