该文描述了一个基于单片机的电路设计，通过J5跳帽连接P3口的2~3引脚来实现4个独立按键，每个按键对应控制一个LED灯的亮灭。在按键扫描过程中，采用去抖动处理以消除机械开关的抖动，确保稳定控制。程序中定义了各按键和LED的sbit，通过函数实现对HC573选择器的控制，以及按键松开时LED自动熄灭的功能。主循环不断检测按键状态并执行相应操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

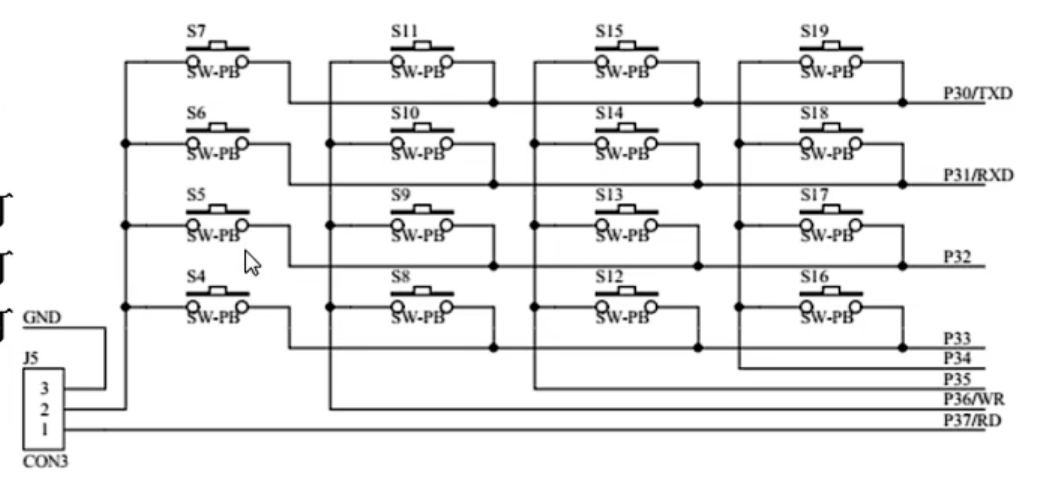

J5跳帽接到2~3引脚，使s4-s7的另一端接地，形成4个独立按键。在独立按键扫描的过程中，发现有接触信号，先进行去抖动处理（延时），当确实按键按下时，才进行功能处理。

基本操作：

s7控制点亮led1，松开熄灭；

s6控制点亮led2，松开熄灭；

s5控制点亮led3，松开熄灭；

s4控制点亮led4，松开熄灭；

程序编译

#include "reg52.h"
sbit s7 = P3^0;
sbit s6 = P3^1;
sbit s5 = P3^2;
sbit s4 = P3^3;

sbit l1 = P0^0;
sbit l2 = P0^1;
sbit l3 = P0^2;
sbit l4 = P0^3;
sbit l5 = P0^4;
sbit l6 = P0^5;


void selecthc573(unsigned char channel)
{
    switch(channel)
    {
        case 4:
        P2 = (P2 & 0x1f) | 0x80;
        break;
        case 5:
        P2 = (P2 & 0x1f) | 0xa0;
        break;
        case 6:
        P2 = (P2 & 0x1f) | 0xc0;
        break;
        case 7:
        P2 = (P2 & 0x1f) | 0xe0;
        break;
    }
}
void delayk(unsigned char t)
{
    while(t--);
}

void skey_alone()
{
    if(s7 == 0)
    {
        delayk(600);
        if(s7 == 0)
        {
            l1 = 0;
            while(s7 == 0);
            l1 = 1;
        }
    }
    if(s6 == 0)
    {
        delayk(600);
        if(s6 == 0)
        {
            l2 = 0;
            while(s6 == 0);
            l2 = 1;
        }
    }
    if(s5 == 0)
    {
        delayk(600);
        if(s5 == 0)
        {
            l3 = 0;
            while(s5 == 0);
            l3 = 1;
        }
    }
    if(s4 == 0)
    {
        delayk(600);
        if(s4 == 0)
        {
            l4 = 0;
            while(s4 == 0);
            l4 = 1;
        }
    }

}

void main()
{
    selecthc573(4);
    while(1)
    {
        skey_alone();
    }
}
