【AD20】绘制原理图和PCB

原理图

1，添加编号

Tools->Annotation->第一个->保持默认

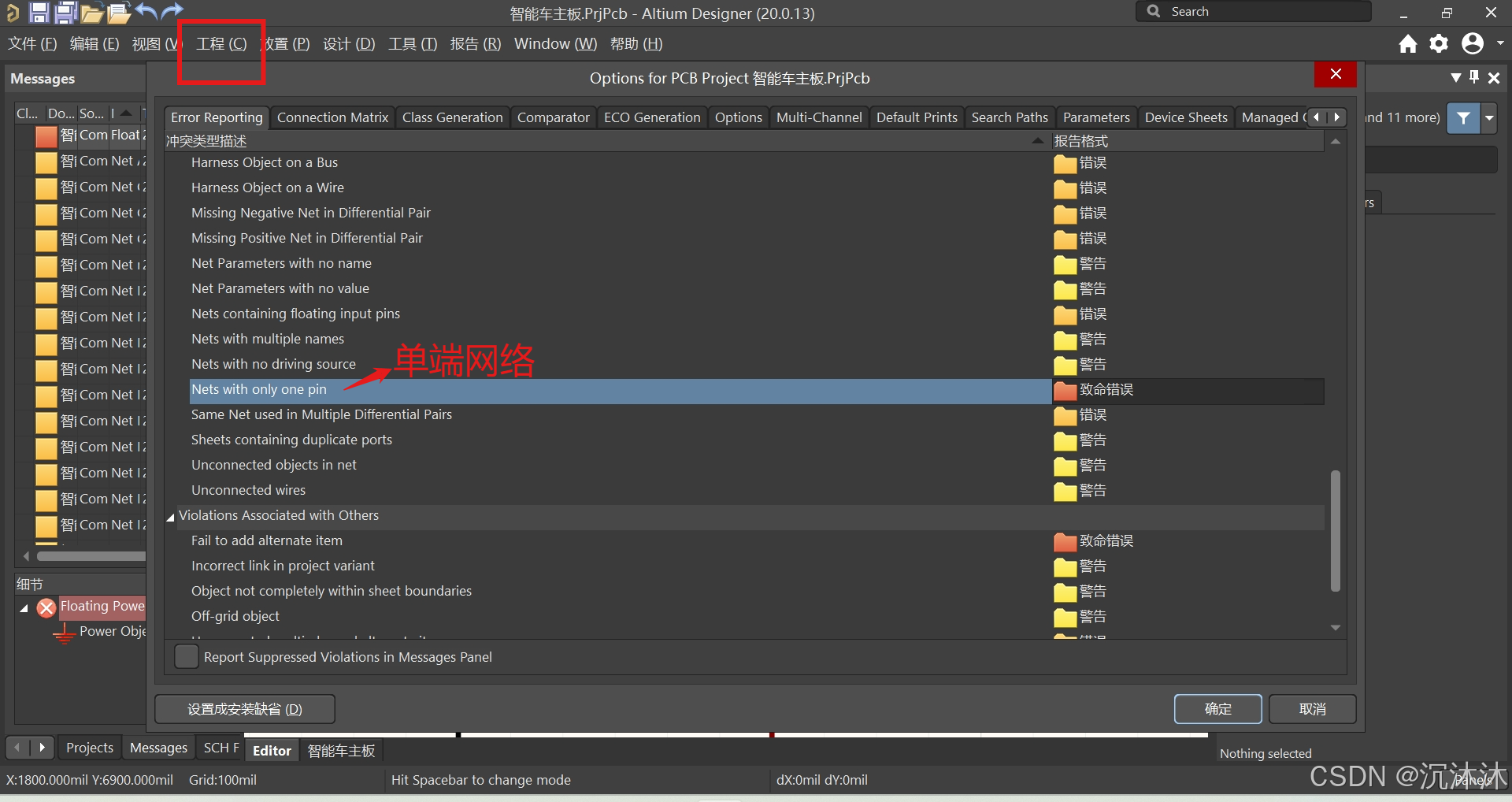

2，设置原理图编译规则

Project->Project Option

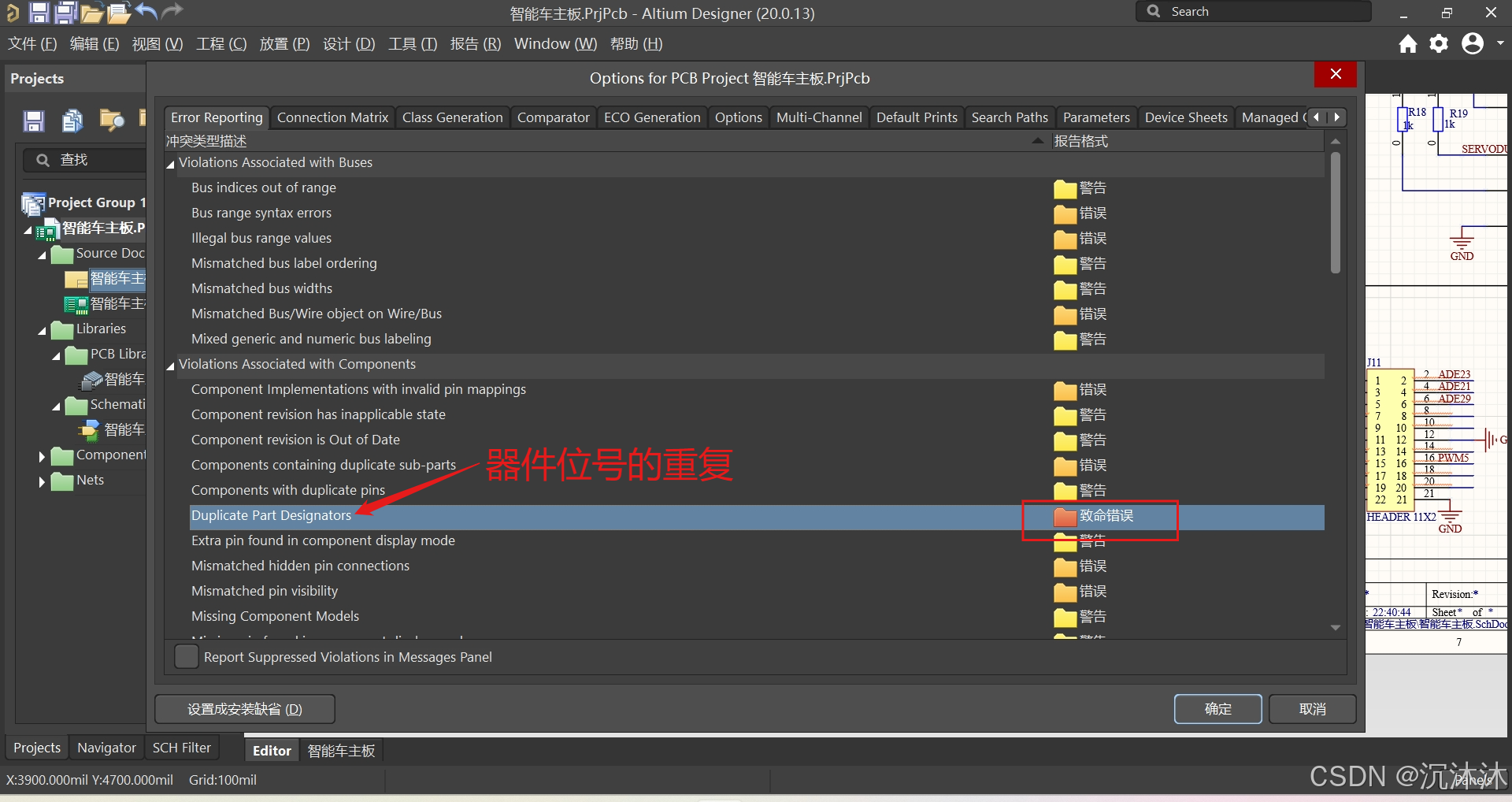

1，器件位号的重复

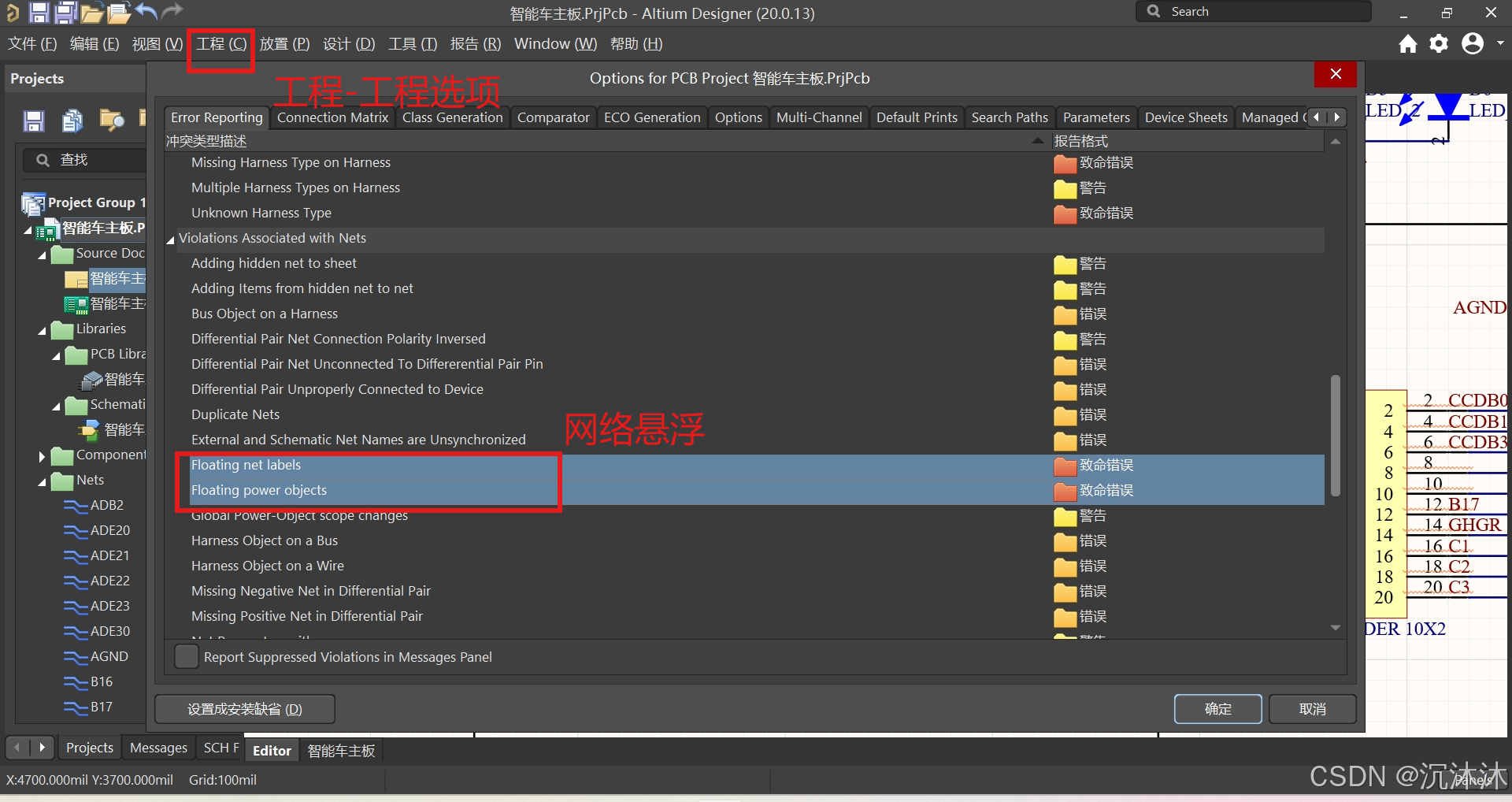

2，网络悬浮3，单端网络

3，保存后编译

右键工程，选择第一行编译“Validate..”

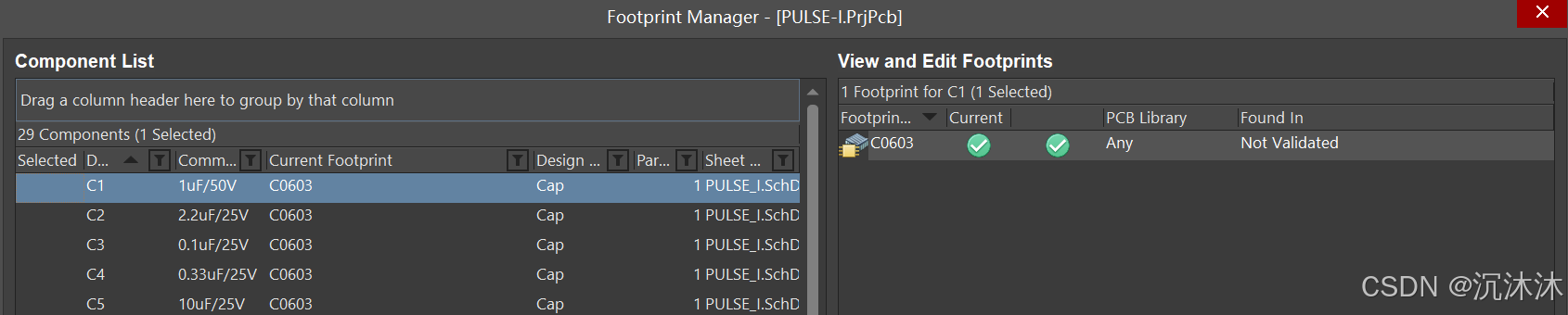

4，批量管理封装

Tools--Footprint Manager

PCB

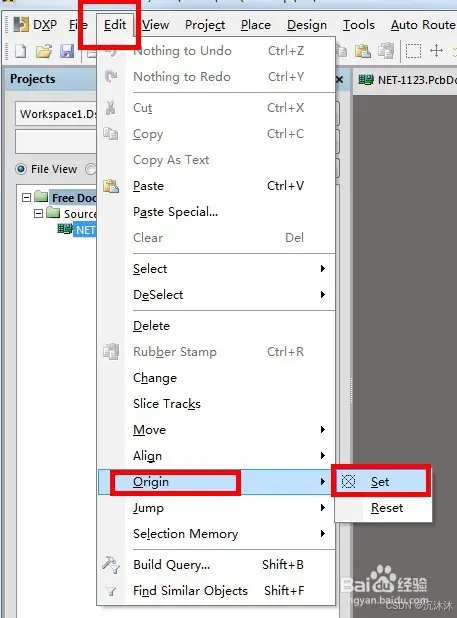

1，设置原点

2，Import到PCB

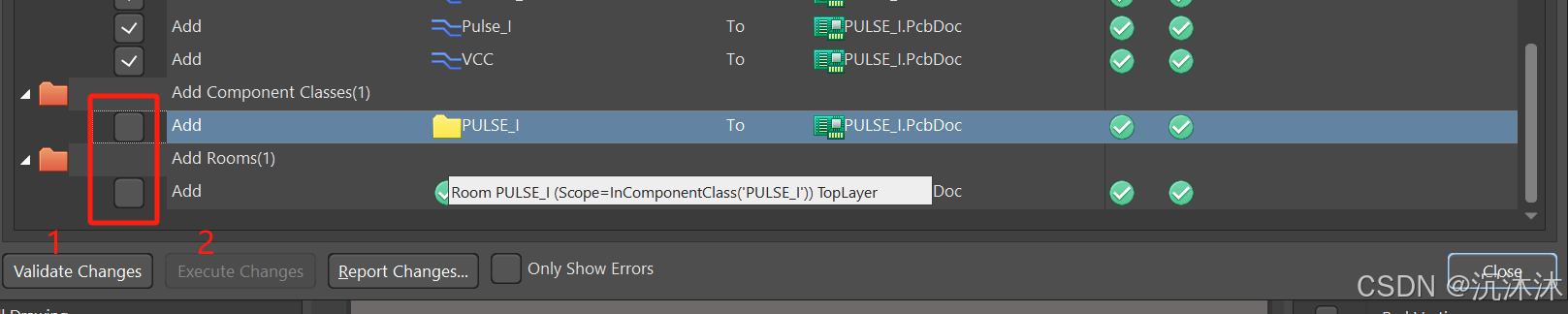

PCB页面，Design->Import Change ...

3，设置规则

Design->Rules

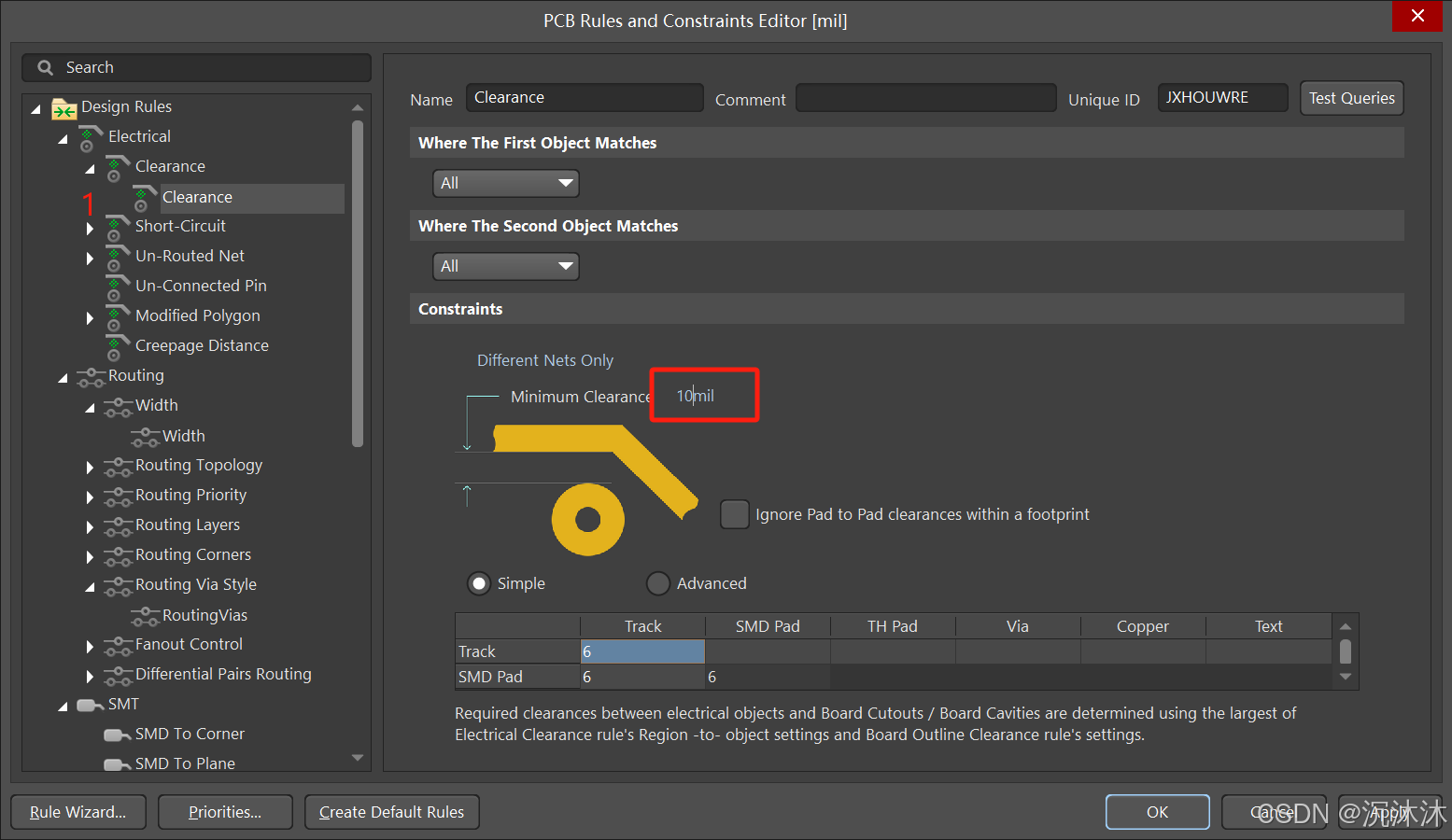

1，最小间距10mil

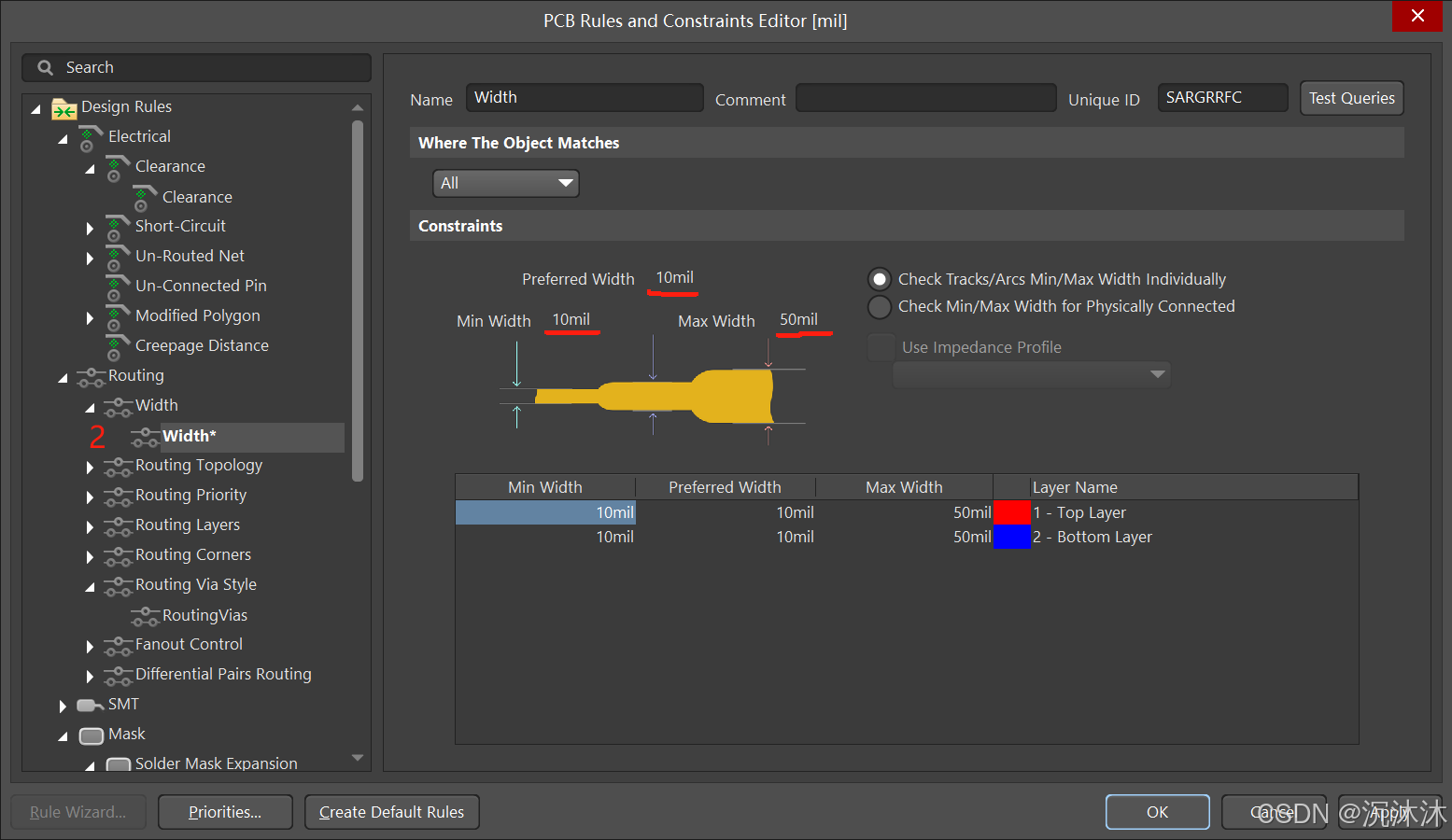

2，线宽10mil

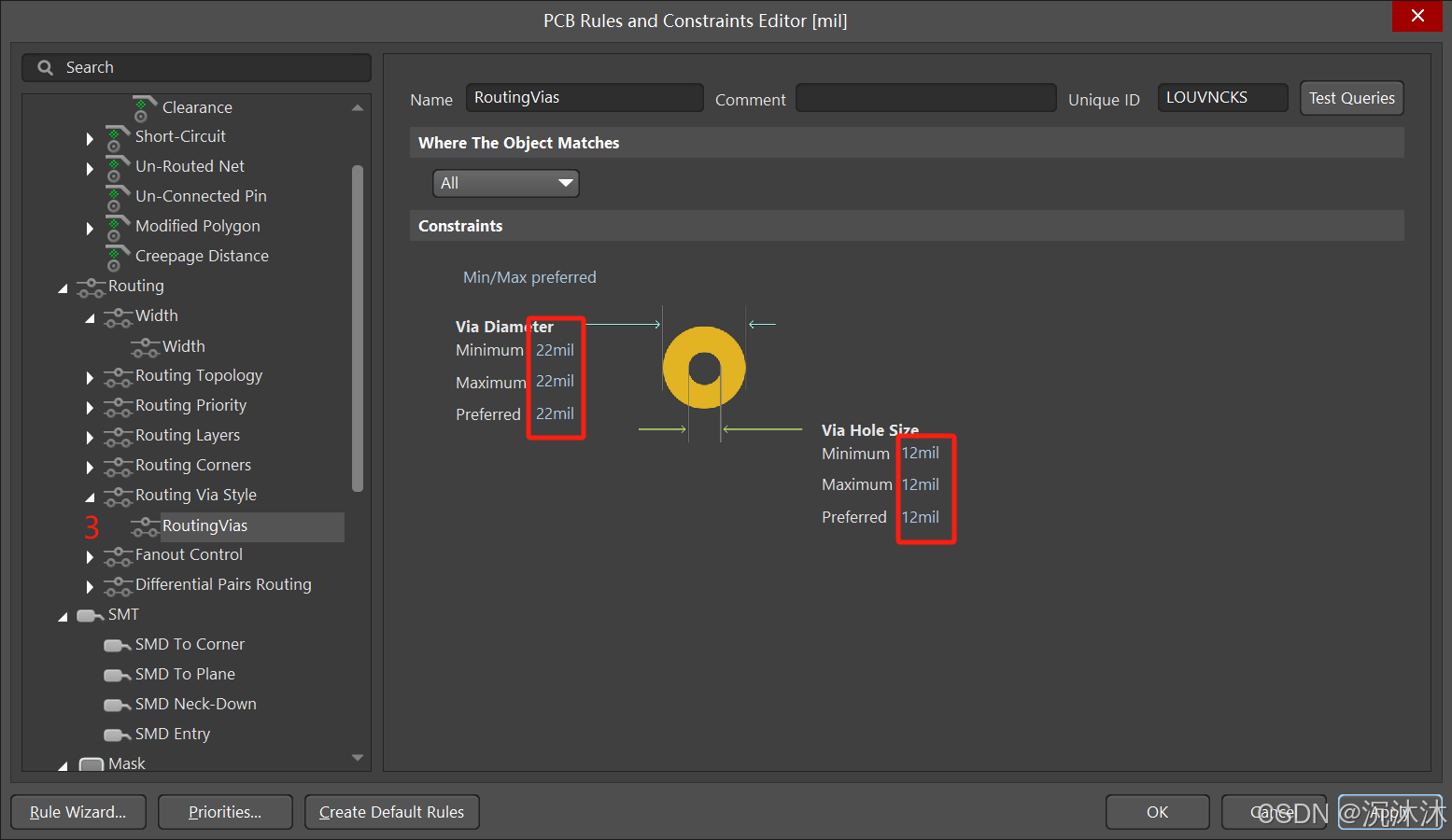

3，过孔大小

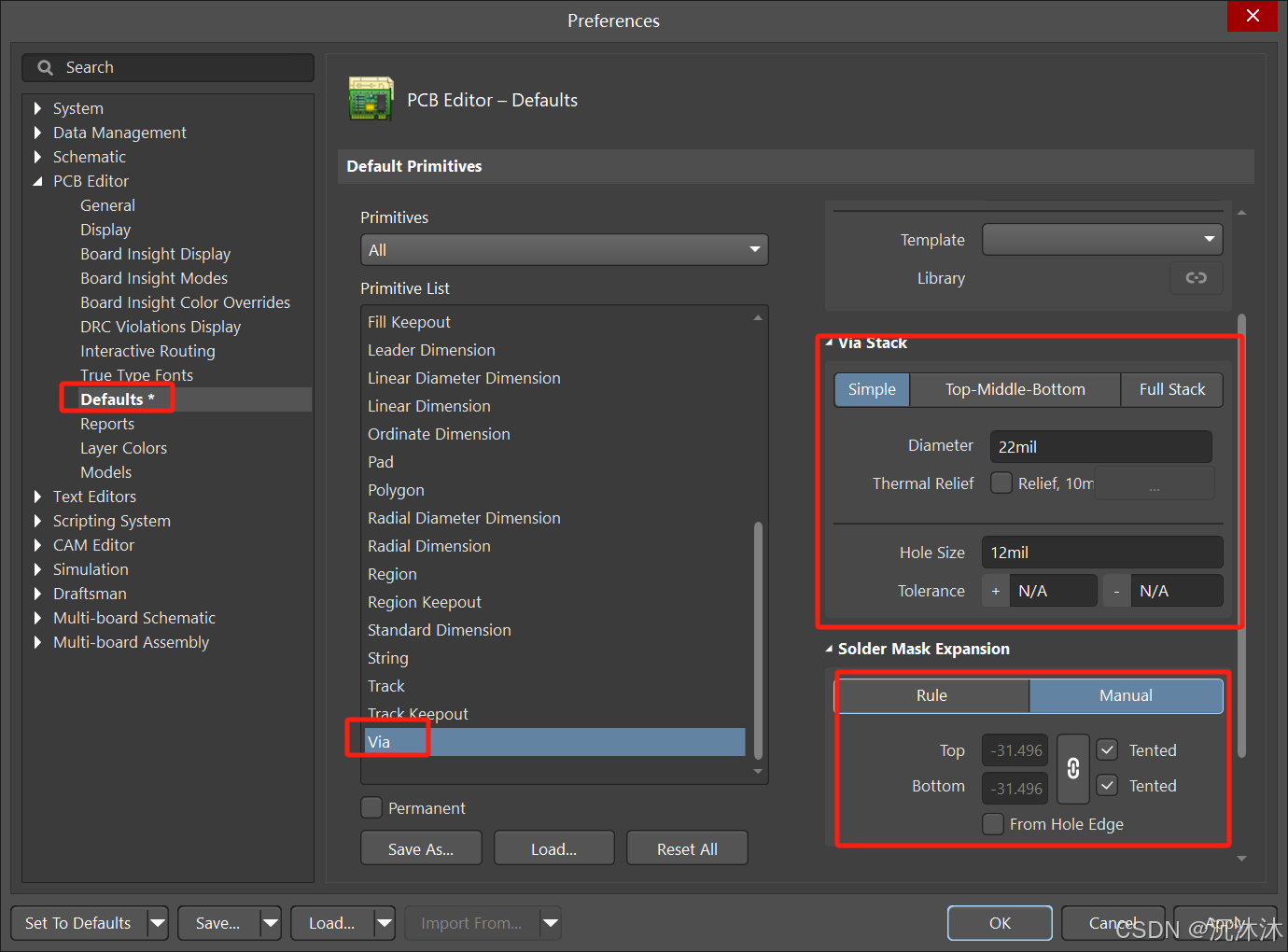

对应更改优选项中的过孔设置：

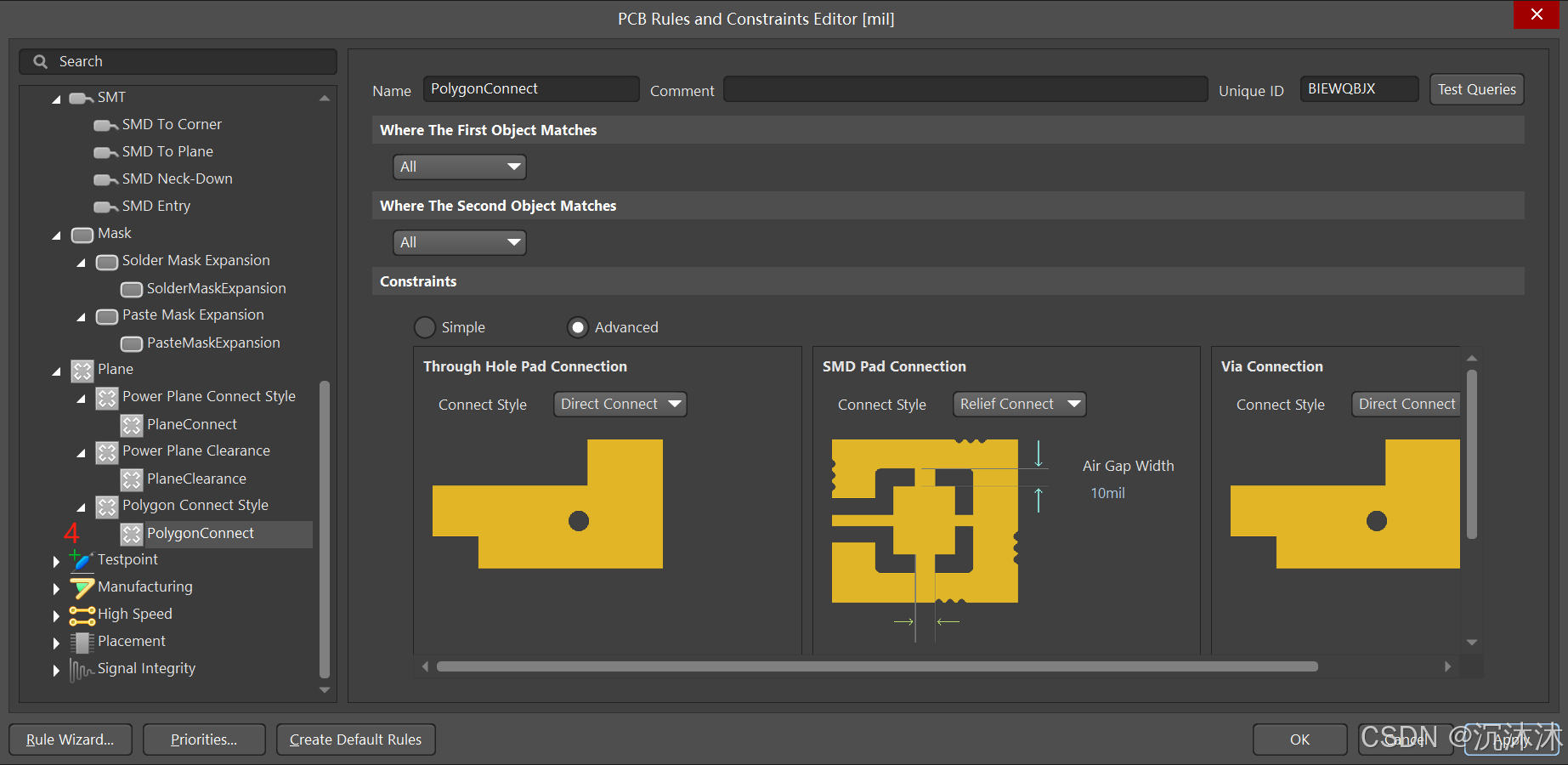

4，铺铜规则

通孔--直连，贴片焊盘--热风，过孔--直连

4，交叉模式

（1）同时打开原理图和PCB文件：右键窗口选择“Splite Vertical”

（2）在原理图页面进入交互模式：Tools->Cross select Mode

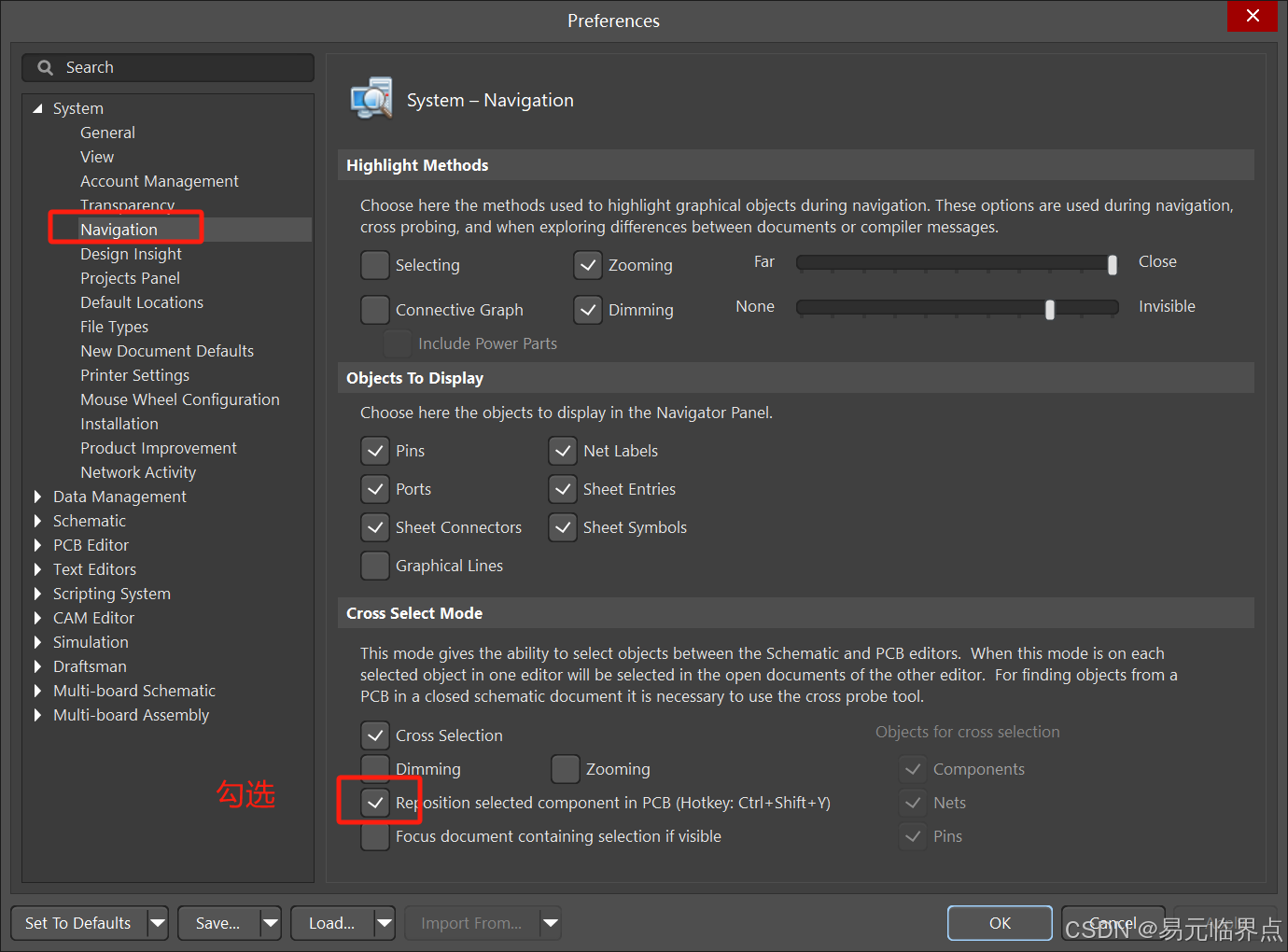

PCB元件飞到鼠标下的设置：

（3）在原理图框选一个模块，在PCB右键一次，Tools->Component Placement->Arrange Within Rectangle 画一个框

5，更新PCB的封装

• 更新原理图的编号：原理图（工具）标注，原理图标注
• 在PCB，import导入，保持默认

6，更改标号字体大小

• 选中一个位号，右键，点击查找相似对象。
• 把String Type-Designator改成Same，这个时候相当于全选所有的标号。
• 在右边的Properties中，设置高度Text Height 为10mil，宽度Stroke width 为2mil
• Ctrl+A全选，快捷键A，选择定位器件文本，点击到正中心

7，切割板子形状

在机械1层画一个封闭图形，

Design->Board Shape-Define->第一个

8，隐藏飞线

• 把飞线关掉：N-隐藏连接-全部

• 把飞线打开：N-显示连接-全部，右下角Panels-PCB-右键PWR-连接-隐藏，把电源线隐藏

9，DRC检查

设置检查规则：

• 123全选
• 456个全不选
• 7全选
• 8全不选

点击左下角执行DRC检查

补充

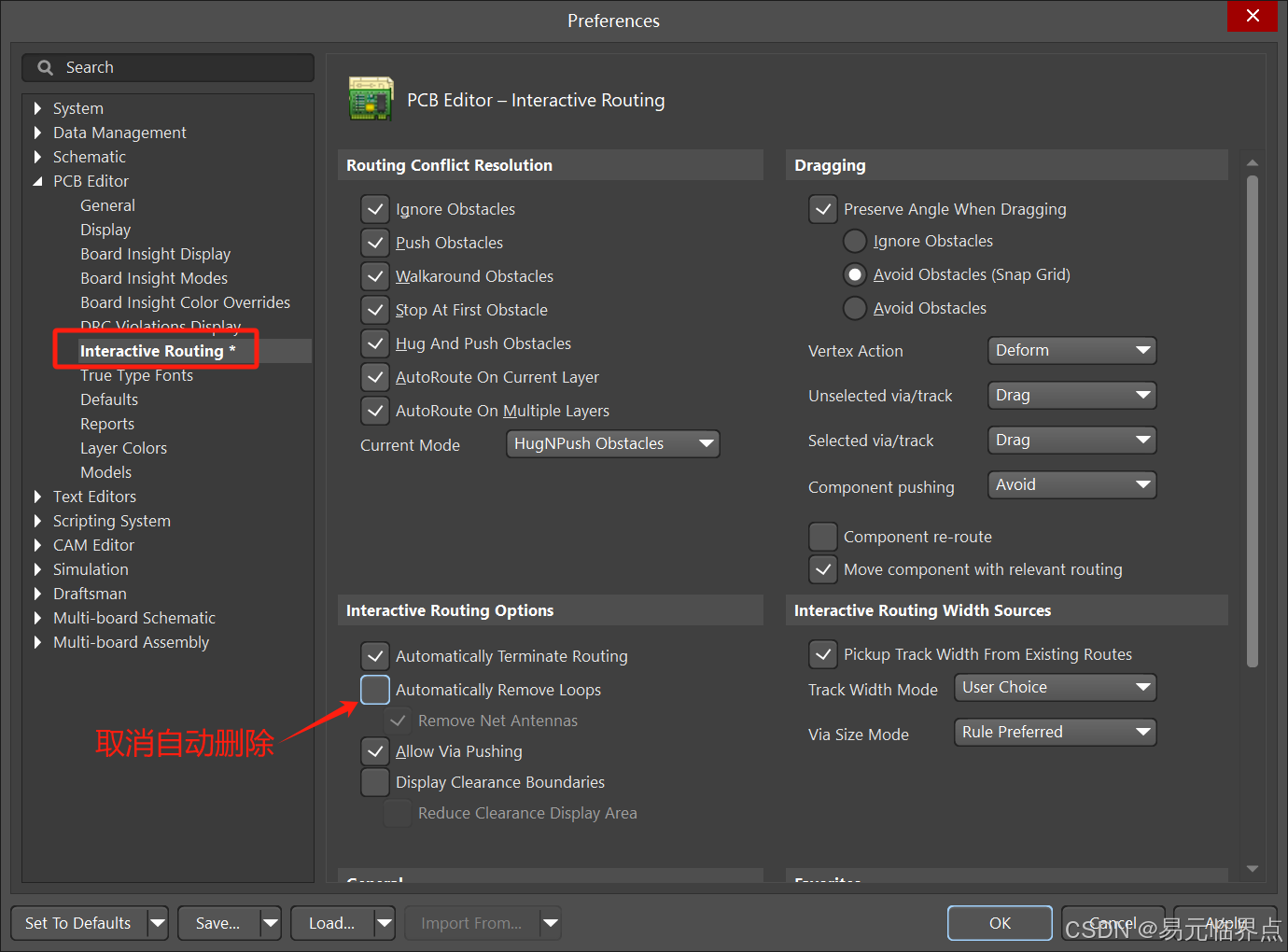

1，取消自动删除重复走线的设置
