目标检测算法(YOLOv2)

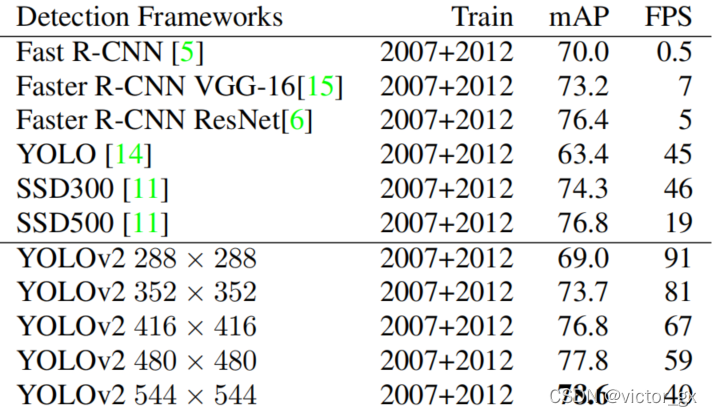

YOLO在YOLOv1的基础上做了不少的改进,其中在VOC2007数据集上的map由63.4提升到78.6,并且保持检测速度.

从预测更准确(Better),速度更快(Faster),识别对象更多(Stronger)这三个方面进行了改进.

论文题目:YOLO9000: Better, Faster, Stronger

YOLOv2在YOLOv1的改进点

使用BN层

作者在每层卷积的后面都加入了BN层,不再使用dropout,采用该策略后,mAP提升了2.4%

BN层可以提升模型的收敛速度,降低过拟合的状况

提高输入分辨率

大部分检测模型使用的是ImageNet分类数据集上的预训练模型,YOLOv1采用224X224的图像皮草分类器,但是其分辨率较低,不利于检测模型,因此YOLOv2提高输入图像分辨率至448X448,并在检测数据集上进行fine-tuning.

如果直接切换高分辨率,模型可能难以快速适应高分辨率,所以YOLOv2的pre-traing分为以下两个步骤:

先采用224X224的ImageNet数据集图像进行大概160epoch的训练,然后再将输入图像更改为448X448训练10个epoch
训练完的这个pre-train model可以使用高分辨率的输入,最后在拿这个模型在检测数据集上fine-tuning, mAP提升了3.7%

采用AnchorBox

因为YOLOv1在训练过程中学习适应不同物体的形状比较困难,导致在精确定位方面表现较差.作者借鉴了Faster R-CNN的方法:用卷积层与RPN来预测Anchor Box的偏移值与置信度,作者发现通过预测偏移量而不是bounding box 坐标值可以简化问题,让神经网络学习起来更加容易,因此YOLOv2也尝试采用不同形状的矩形作为锚框(Anchor Box).

YOLOv2首先移除掉YOLOv1网络中的全连接层,改用Anchor Box来预测边界框.跟YOLOv1不一样的是Anchor Box不是直接预测Bounding Box的坐标值,而是预测Anchor Box的 offset(坐标的偏移量)与confidence(置信度).

为了使最后的卷积层可以有更大的分辨率,YOLOv2将其中一个Pooling层去掉,并且用416X416大小的输入代替原来的448X448,目的是为了是网络输出的特征图有奇数大小的宽和高,进而使每个特征图在划分网格的时候只有一个中心单元格.

为什么是采用416X416的大小的输入代替原来的448X448呢?

YOLOv2的卷积层采用32步长来下采样,所以通过选择416X416用作输入尺寸最终能输出一个13X13的特征图

为什么要使每个feature map在划分grid的时候只有一个中心单元格呢?

因为物体倾向出现在图像中央,物体中心点往往落入图片中心位置,因此使用这个中心单元格去预测这些物体的边界框相对容易

虽然采用Anchor Box之后,模型的mAP从69.5略降低到69.2,但是召回率从81%提高到88%.也就是说,即使精度略有下降,但是采用Anchor Box增大了检测所有gt物体的机会.

尺寸聚类

在FasterRCNN中,Anchor Box的尺寸是手动选择的,有一定的主观性.若能选取合适的Anchor Box,可以使模型更加容易学习并预测出准确的bounding box,因此YOLOv2采用k-means聚类方法对训练集中物体的bounding box做了聚类分析.

聚类的目的是为了提高选取的Anchor Box和同一个聚类下的gt框之间的IOU,采用的距离公式如下:

$d (b o x, c e n t r o i d) = 1 - I O U (c o x, c e n t r o i d)$

$c e n t r o i d$ 为聚类时被选作中心的bounding box
$b o x$ 为其他的bounding box

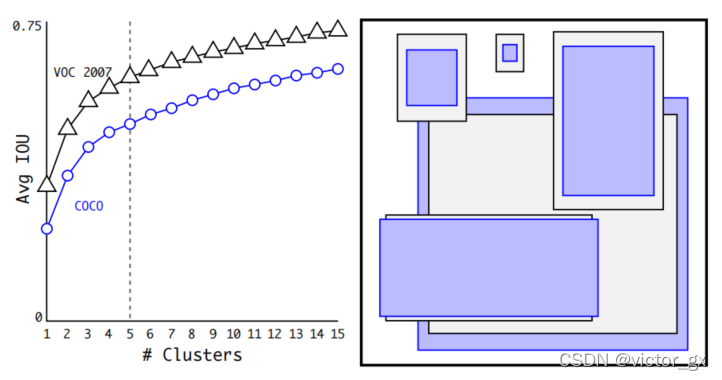

下图所示为VOC和COCO数据集上的聚类分析结果,综合考虑模型复杂度和召回率,作者最终选择了5个聚类数(K=5),也就是选了5个不同大小的Anchor Box来进行定位预测

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mrWOYHpM-1645115378818)(H:\cv data\yolo\yolov2.assets\image-20220129121413690.png)]$

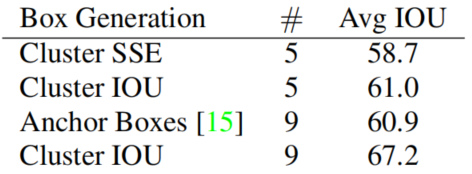

来看一下结果分析,作者采用5个不同大小的Anchor Box,平均IOU为61,比不使用聚类方法的9种Anchor Box的平均IOU高一些.若选择聚类IOU为9时,平均IOU更显著提高,如下所示:

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RjSeN2O3-1645115378819)(H:\cv data\yolo\yolov2.assets\image-20220129121438920.png)]$

直接位置预测

在早期训练时,因为引入Anchor Box来预测offset导致模型不稳定,这时因为位置预测的公式没有做任何约束,因此训练的模型预测出的bounding box的中心点可能出现在任何位置.

YOLOv2调整了预测公式,使用sigmoid处理,使其范围约束在(0,1)之间,经预测的bound box中心点约束在所属的网格内:
$b_x=\sigma(t_x)+c_x \\b_y=\sigma(t_y)+c_y \\b_w=p_we^{t_w} \\b_h=p_he^{t_h} \\Pr(object)*IOU(b,object)=\sigma(t_o)$
上述公式中:

$b_x,b_y,b_w,b_h$ 为预测框的中心点坐标和宽高
$P r (o b j e c t) * I O U (b, o b j e c t)$ 是预测框的置信度

YOLOv1是直接预测置信度,YOLOv2则是对 $t_o$ 进行 $\sigma$ 转换后作为置信度的值

$c_x,c_y$ 是当前网格左上角到图像左上角的距离(要先将网格大小归一化,即令grid的宽高都为1)
$p_w,p_h$ 是Anchor Box的宽和高
$t_x,t_y,t_w,t_h,t_o$ 是预测Anchor Box的offset和confidence

前面有提到说YOLOv2改用Anchor Box来预测offset(坐标的偏移值)与confidence scores(置信度),因此每个bounding box输出会有5个预测值 $t_x,t_y,t_w,t_h,t_o$

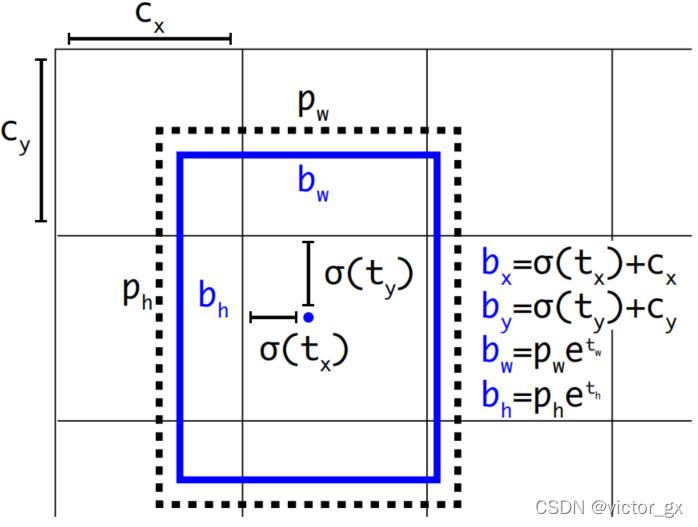

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pXs2Mcx4-1645115378820)(H:\cv data\yolo\yolov2.assets\image-20220129121844942.png)]$

上图中,蓝色框为预测框,虚线框为Anchor Box.

YOLOV1 VS YOLOV2 输出对比

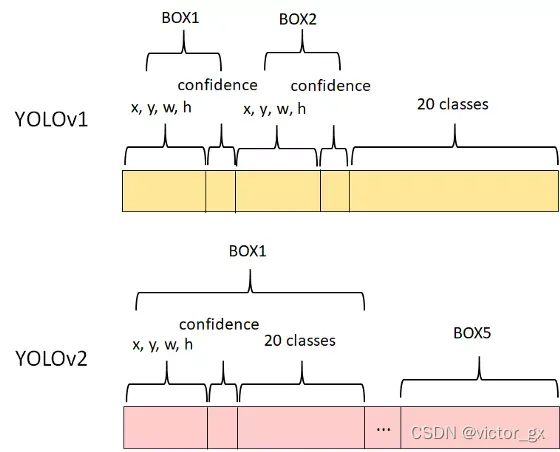

接下来我们来对比YOLOv1和YOLOv2的输出:

如下图所示:

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1QnVT62U-1645115378821)(H:\cv data\yolo\yolov2.assets\640.png)]$

YOLO v1在特征图(7X7)的每一个grid中预测出两个bounding box及分类概率值,每个bounding box预测5个值
YOLO v1的总输出为 7X7X(5X2+20)
YOLO v2在特征图(13X13)的每一个grid中预测5个bounding box(对应5个Anchor Box),每个bound box预测5个值以及分类概率值
YOLO v2的总输出为 13X13X5X(5+20)

网络结构

YOLOv2采用了一个新的特征提取主干 Darknet-19,包括19个卷积层,5个maxpooling层:

该主干原型设计与VGG16一致,主要采用3X3卷积,2X2max pooliing层(feature map维度降低2倍,通道数增加2倍)
与NIN(Network in Network)类似,Darknet-19最终采用global avgpooling做预测
在3X3卷积层之间使用1X1卷积层来压缩特征图通道数以降低模型的计算量和参数量
每个卷积层后面同样使用了BN层以加快模型收敛速度,降低模型过拟合

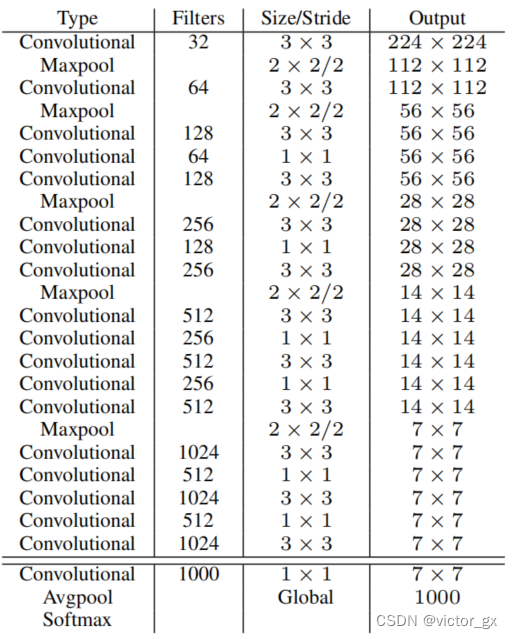

Darknet-19模型架构如下:

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cQ0Dka7r-1645115378821)(H:\cv data\yolo\yolov2.assets\image-20220129125739378.png)]$

在ImageNet分类数据集上,Darknet-19的top-1准确率为72.9%,top-5的准确率为91.2%,mAP值没有显著提升,但是模型的参数量相对较小,计算量可以较少约33%.

特征融合

YOLOv2图像的输入大小为416X416,经过5次下采样后得到13X13的特征图,并以此特征图采用卷积来做预测,足够预测大物体,但是若要预测小物体还需要更精细的特征图,因此YOLOv2提出了一种 passthrough 层用以利用更加精细的特征图.

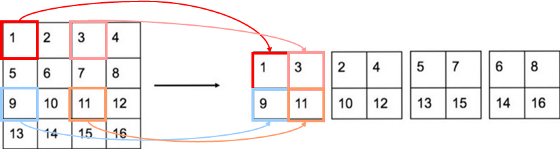

passthrough层与ResNet网络的shortcur类似,使用前一层更高分辨率的特征图作为输入,然后将其连接到后面一层低分辨率的特征图上
YOLOv2利用最后一层下采样的输入(也就是26X26X512的特征图)经过passthrough处理,变成13X13X3072的特征图,在此特征图上利用卷积做预测,YOLOv2的mAP提升了1%
