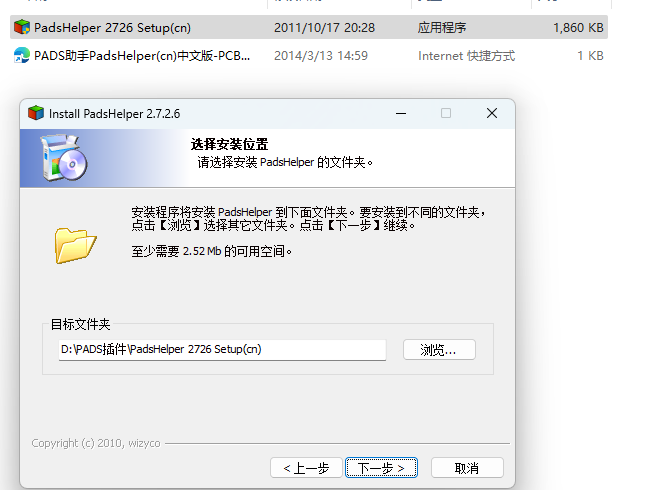

第一步：安装插件

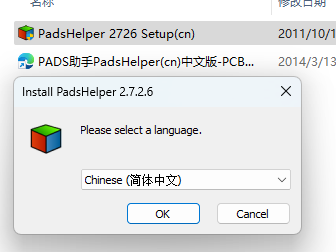

1、双击安装文件，选择OK，一直选择下一步

OK

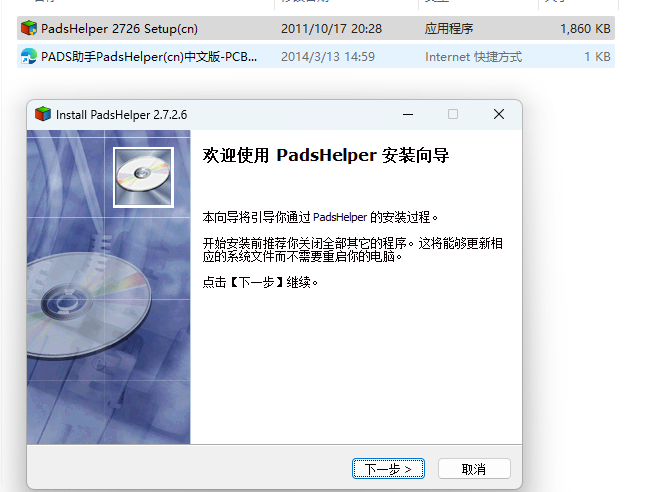

下一步

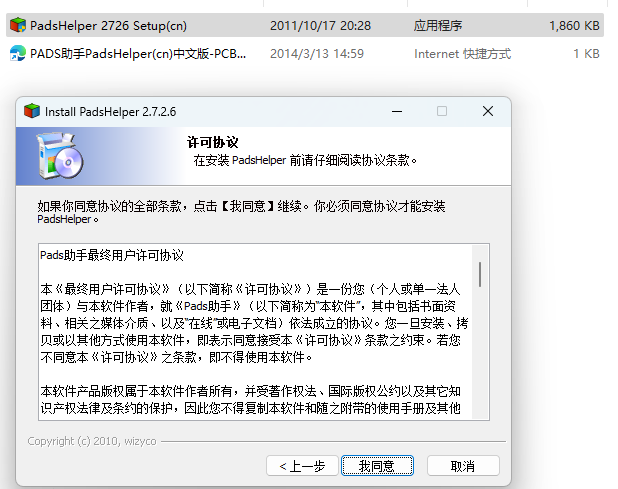

我同意

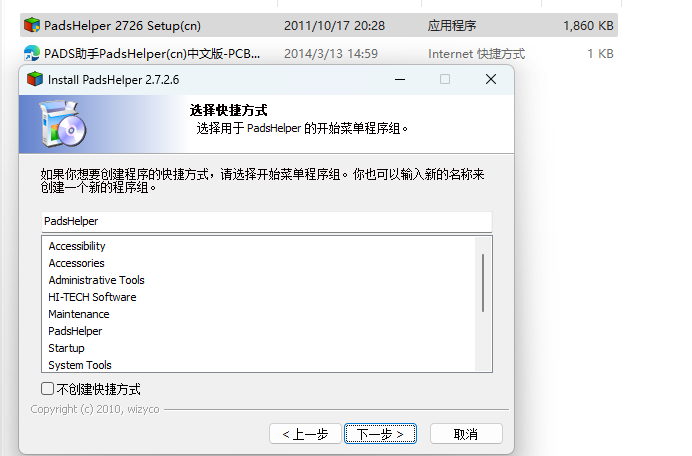

下一步

下一步

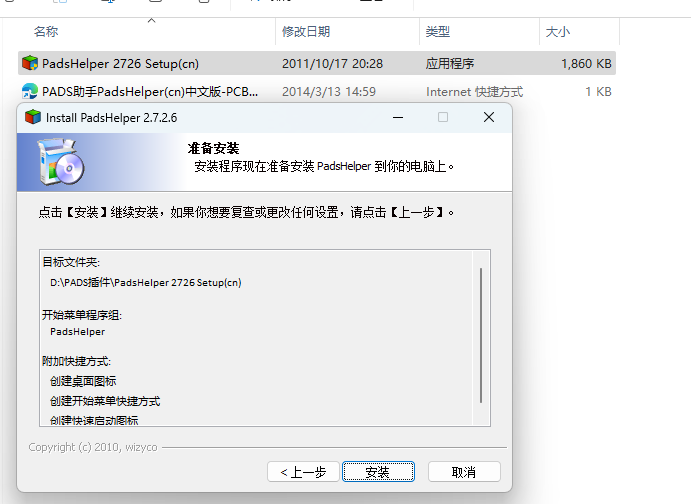

安装

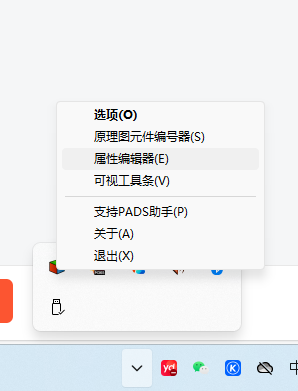

第二步：在桌面这个位置找到插件，右键选择“属性编辑器”，然后打开需要制作bom的pcb文件

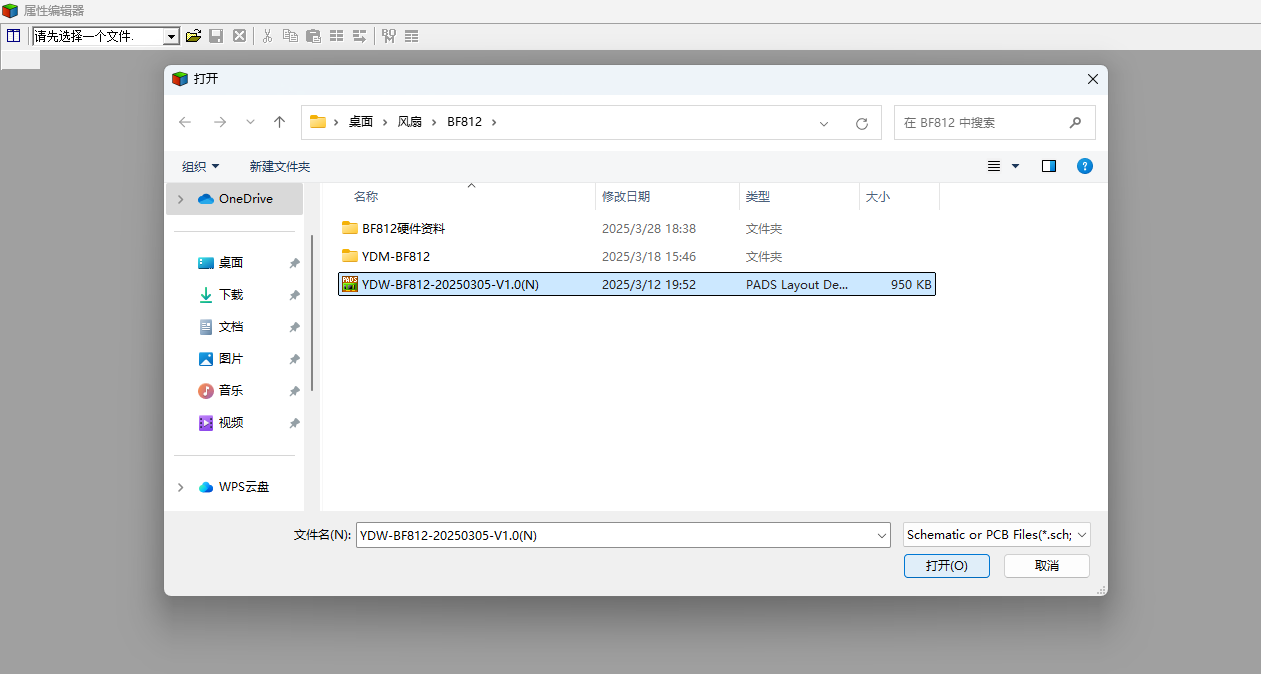

打开

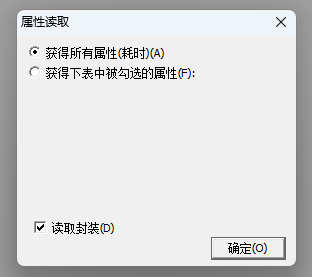

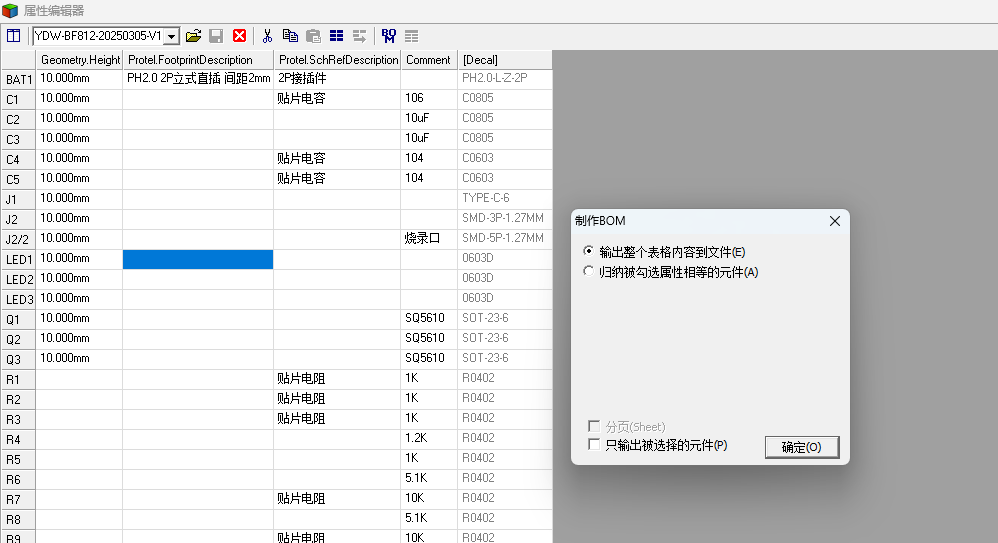

第三步：如图，点击确认，完成！

下图是清单，点击右上角的BOM导出即可

插件连接：通过网盘分享的文件：PADS助手PadsHelper(cn)中文版-pcb下载站.rar
链接: https://pan.baidu.com/s/1bjNdBtHsMqrS5OFu-hDePA?pwd=LFWH 提取码: LFWH

感谢阅读，如有问题可以留言
